Popravak BGA stanice s vrućim zrakom

                                                                                  Komplet alata za popravak procesora Macbook DH-A2E

BGA stanica za preradu s vrućim zrakom dio je opreme koja se koristi za popravak komponenata kuglične rešetke (BGA) na tiskanim

strujne ploče (PCB). Stanica se sastoji od grijaćeg elementa koji koristi vrući zrak za topljenje postojećeg lema na

BGA komponenta, što olakšava uklanjanje s PCB-a. BGA stanica za preradu vrućim zrakom također se može koristiti za postavljanje

novu BGA komponentu na PCB reflowingom lemljenja pomoću grijaćeg elementa.

Tehnički podaci:

1	Ukupna snaga	5200w
2	3 neovisna grijača	Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 2700 W
3	Napon	AC220V±10% 50/60Hz
4	Električni dijelovi	Zaslon osjetljiv na dodir od 7 inča + inteligentni modul za kontrolu temperature visoke preciznosti + upravljački program koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje
5	Kontrola temperature	K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja.
6	PCB pozicioniranje	V-utor + univerzalno učvršćenje + pomična PCB polica
7	Primjenjiva veličina PCB-a	Maks. 370x410 mm Min. 22x22 mm
8	Primjenjiva veličina BGA	2x2mm~80x80mm
9	Dimenzije	600x700x850mm (D*Š*V)
10	Neto težina	70 kg



Prijave:

Proces popravka BGA komponente pomoću stanice za preradu BGA na vrući zrak uključuje nekoliko koraka. Prvi,

postojeći lem na BGA komponenti se topi pomoću vrućeg zraka, čime se komponenta može ukloniti

PCB. Područje oko BGA komponente zatim se čisti kako bi se uklonio sav preostali lem ili krhotine.

Nakon što je područje čisto, nova BGA komponenta postavlja se na tiskanu ploču, a lem se pretapa pomoću vrućeg zraka

BGA stanica za preradu. Temperatura i protok zraka grijaćeg elementa pažljivo su podešeni kako bi se osiguralo da

lem se ravnomjerno topi i BGA komponenta je čvrsto pričvršćena na PCB.

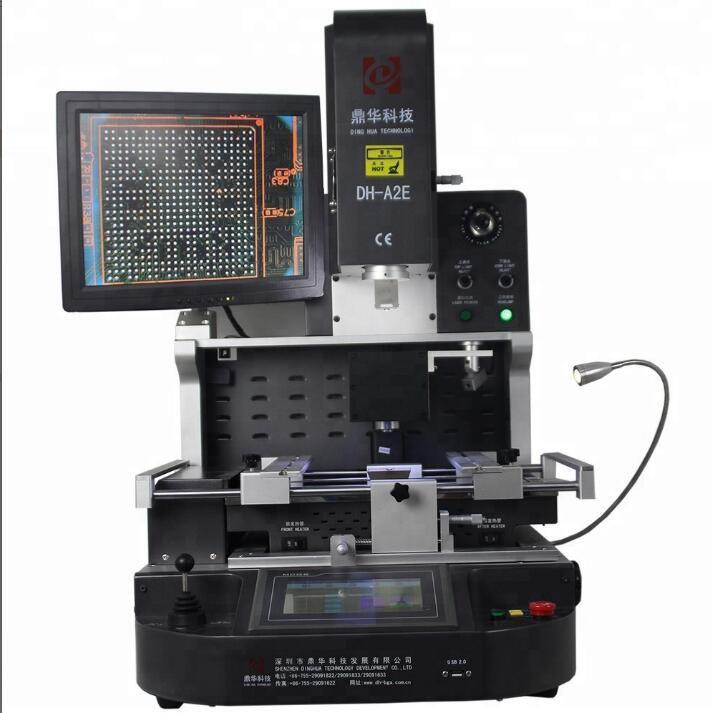

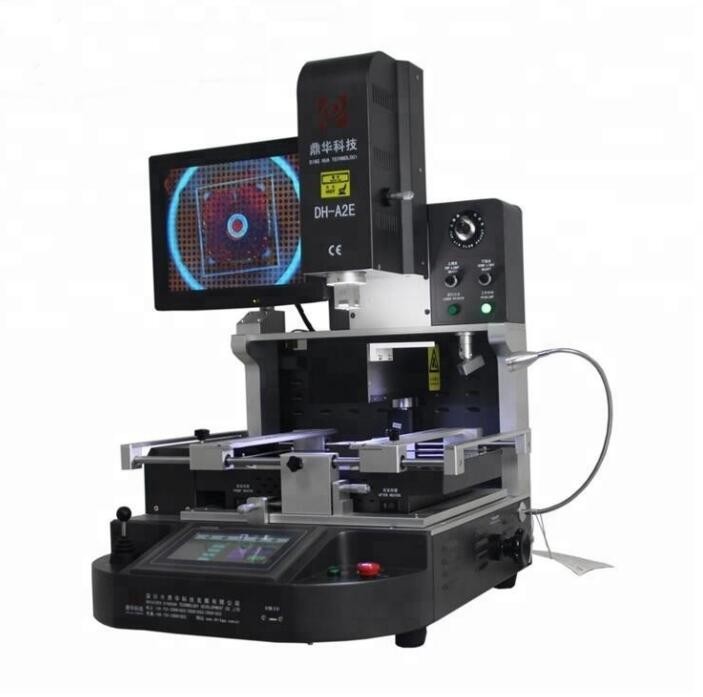

Potpuno automatski robotski sustav za lemljenje DH-A2E

DH-A2E se kontrolira putem zaslona osjetljivog na dodir. Njegova ergonomski dizajnirana ploča s instrumentima uključuje

upravljanje joystickom za zumiranje kamere i, kada je sustav u ručnom načinu rada, okomito upravljanje gornjim grijačem

i glava postavljanja.

Podešavanje kotačića kontrolira komponentu i PCB rasvjetu kao i protok zraka iz gornjeg grijača, preciznu kontrolu

koji može spriječiti pomicanje sitnih strugotina tijekom pretapanja.

Ploča stanice za preradu također uključuje ugrađeni ulaz za termoelement tipa K i USB priključak za izvoz lema

profili temperature na flash pogon.

Sve u svemu, BGA stanica za preradu vrućim zrakom vrijedan je alat za popravak složenih elektroničkih uređaja i može pomoći u proširenju

životni vijek skupe opreme dopuštajući zamjenu neispravnih komponenti umjesto odbacivanja cijelog uređaja.

Popis pakiranja:

Materijali: Čvrsta drvena kutija + drvene šipke + otporni biserni pamuk s filmom

Kompleti alata za popravak Macbook procesora od 1 komada

1kom kist olovka

1 kom priručnik s uputama

1kom CD video

3 kom gornje mlaznice

2 kom donje mlaznice

6 komada univerzalnih učvršćenja

6 komada pričvršćenih vijaka

Potporni vijak od 4 komada

Veličina sisaljke: promjeri 2,4,8,10,11 mm

Unutarnji šesterokutni ključ: M2/3/4

Dimenzija:81*76*85CM

Bruto težina: 115 kg
