Popravak mobitela BGA oprema za lemljenje
1. infracrveni sustav grijanja 2. Tri neovisna grijača 3. gornji grijač i mlaznica 2 u 1 dizajnu 4. mlaznica s vrućim zrakom
Opis

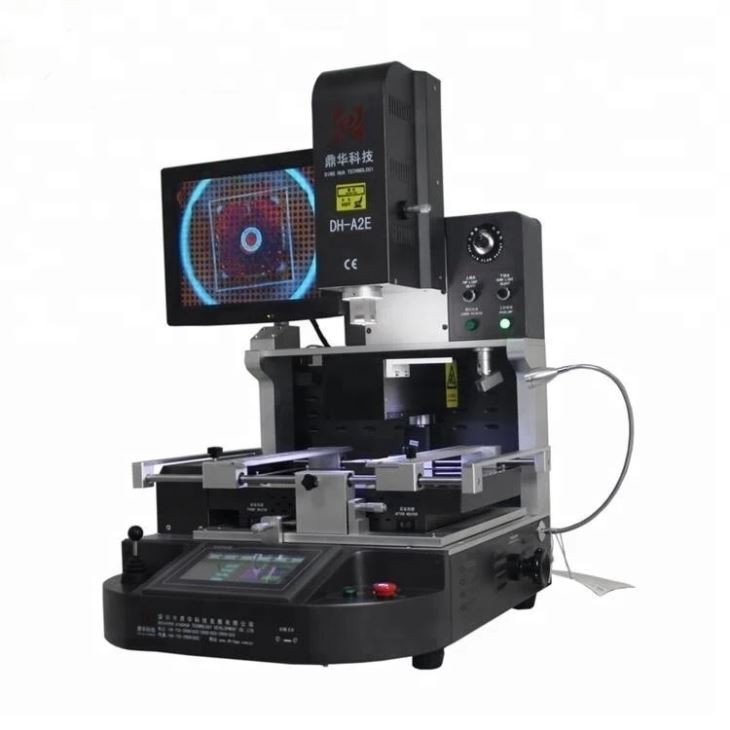

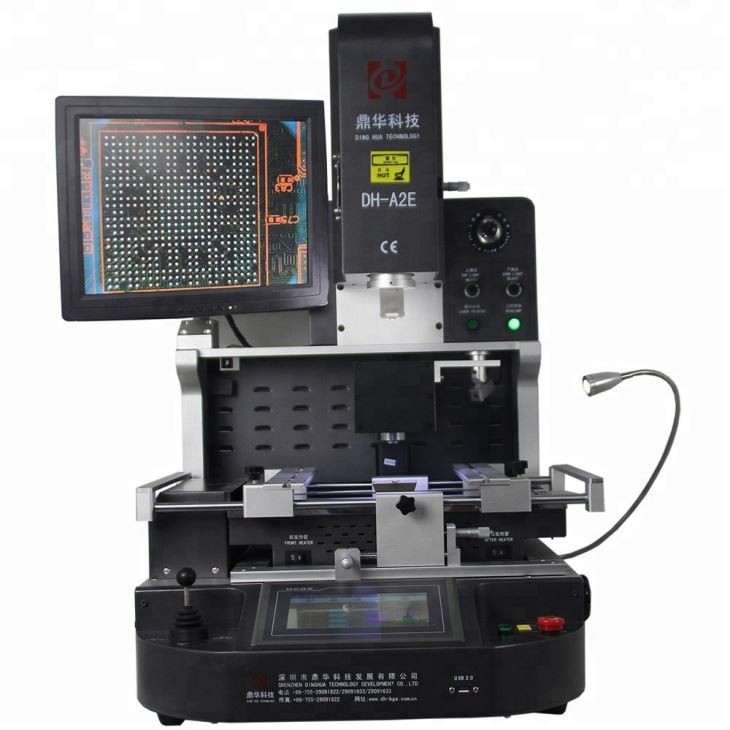

Popravak mobitela BGA oprema za lemljenje
Operacija demo:
Popravak mobilnih telefona BGA Oprema za lemljenje "odnosi se na specijalizirane alate i radne stanice koje se koriste za lemljenje i preradu BGA (Ball Grid Array) komponente u popravcima mobitela . BGA je vrsta ambalaže na površinsku postavu koja se koristi za integrirane krugove (ICS), uobičajeno u Cellphones {}
Otkrivanje BGA lopte i kositra
Tehnički podaci:
| 1 | Totalna snaga | 5200w |

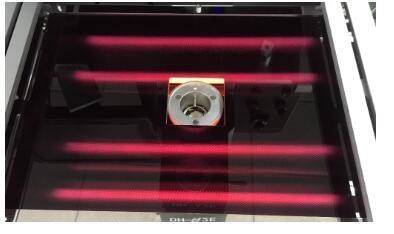

| 2 | 3 neovisna grijača | Gornji vrući zrak 1200W, donji vrući zrak 1200W, donje infracrveno predgrijavanje 2700W |
| 3 | Napon | AC220V ± 10% 50/60Hz |
| 4 | Električni dijelovi | 7 '' zaslon osjetljiv na dodir + visoka precizna inteligentna temp upravljački modul + pokretač motora stepper + plc + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorene petlje + PID automatska kompenzacija temp. Temp modul, točnost temp unutar ± 2 stupnja . |
| 6 | PCB pozicioniranje | V-Groove + Univerzalno učvršćenje + Pomična PCB polica |
| 7 | Primjenjiva veličina PCB -a | Max 370x410mm min 22x22mm |
| 8 | Primjenjiva veličina BGA | 2x2mm ~ 80x80mm |
| 9 | Dimenzija | 600x700x850mm (l*w*h) |
| 10 | Neto težina | 70 kg |
Prijave:
Karakteristično:

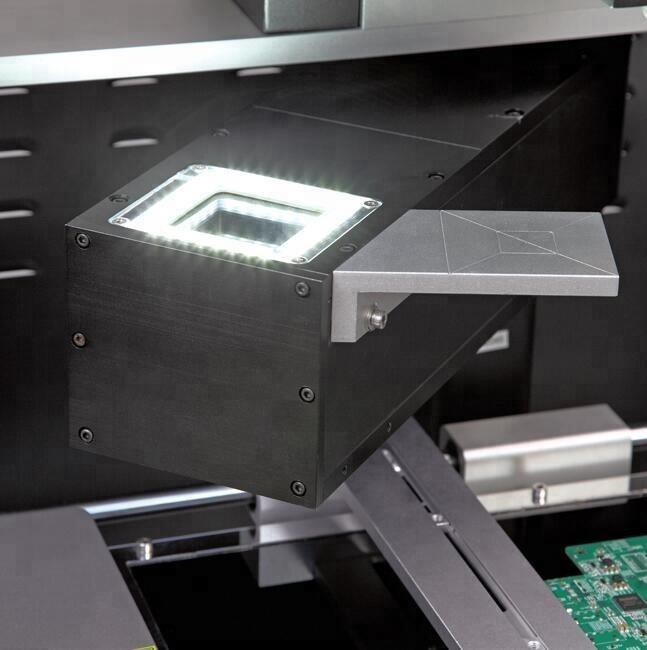

Popravak mobitela BGA oprema za lemljenjedizajniran je za rad s različitim veličinama BGA, QFP-a i drugih komponenti . sadrži napredni optički sustav nazvan "Split Vision" i precizan sustav za lemljenje za pozicioniranje, omogućavajući vam da lako i sigurno zamijenite bilo koju komponentu . ugrađeni LCD monitor na preciznom položaju {3

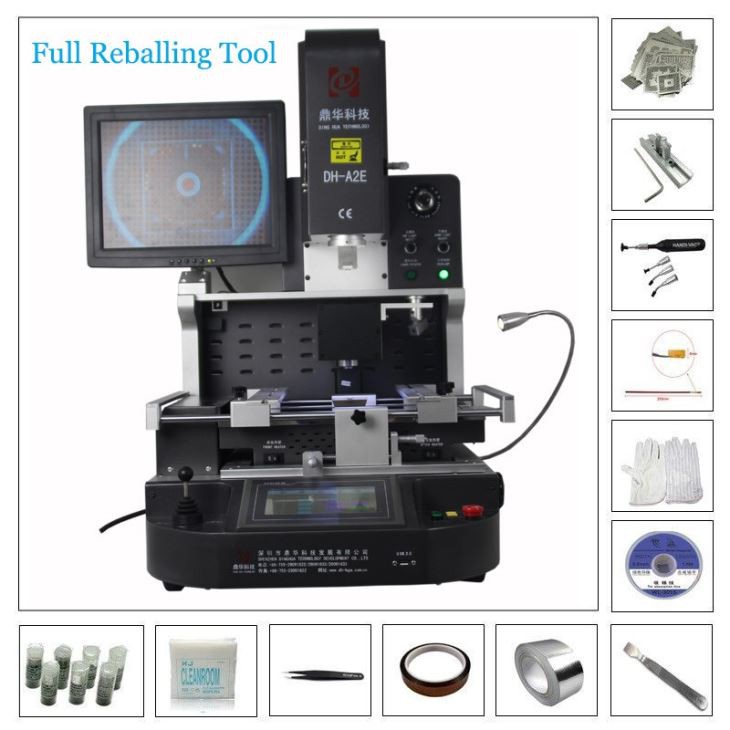

Popis za pakiranje:
Materijali: Snažni drveni kućište+drvene šipke+Dokazni biserni pamuci s filmom
- 1PC Popravak mobitela BGA oprema za lemljenje
- 1pc četkica olovka
- Priručnik s uputama od 1pc
- 1 kom CD video
- 3pcs gornje mlaznice
- 2pcs Donje mlaznice
- 6pcs Univerzalni čvora
- 6pcs pričvršćeni vijci
- 4PCS potporni vijak
- Veličina sisa: promjeri u 2,4,8,10,11mm
- Vanner unutarnjeg šesterokuta: M2/3/4
- Dimenzija: 81*76*85cm
- Bruto težina: 115 kg
Specifikacija:
|
Totalna snaga |
5200W |
|
Gornji grijač |
1200W |
|
Donji grijač |
2. 1200W, 3. grijač IR 2700W |
|
Napon |
AC220V/110V ± 10 ％ 50Hz |
|
Sustav za hranjenje |
Sustav automatskog hranjenja za čip |
|
Način rada |
Dva načina: ručni i automatski, besplatni odabir! HD dodirni zaslon, inteligentni humani-stroj, postavka digitalnog sustava . |
|
Skladištenje profila temperature |
50, 000 Grupe (UN-ograničeni broj grupa) |
|
Optička CCD objektiva kamere |
Automatsko istezanje i savijanje za odabir i postavljanje BGA čipa |
|
Povećanje kamere |
1,8 milijuna piksela |
|
Radno mjesto fino podešavanje: |
± 15 mm prema naprijed/natrag, ± 15 mm desno/lijevo |
|
Točnost položaja: |
± 0,015 mm |
|
BGA pozicioniranje |
Lasersko pozicioniranje, brz i točan položaj PCB -a i BGA |
|
PCB položaj |
Inteligentno pozicioniranje, PCB se može prilagoditi u X, Y smjera s "5 bodova podrška" + V-GROOV PCB nosač + Universal Pričvršćivanja . |
|
Rasvjeta |
Tajvanski LED radno svjetlo, bilo koji kut podesiv |
|
Kontrola temperature |
K senzor, bliska petlja, PLC kontrola |
|
Temp točnost |
± 2 stupnja |
|
PCB veličina |
Max 450 × 400 mm min 22 × 22 mm |
|
BGA čip |
1x 1 - 80 x80 mm |
|
Minimalni razmak čipova |
0,015 mm |
|
Senzor vanjskog temperamenta |
1PC |
|
Dimenzija |
L740 × W630 × H710 mm |
|
Neto težina |
70kg |
