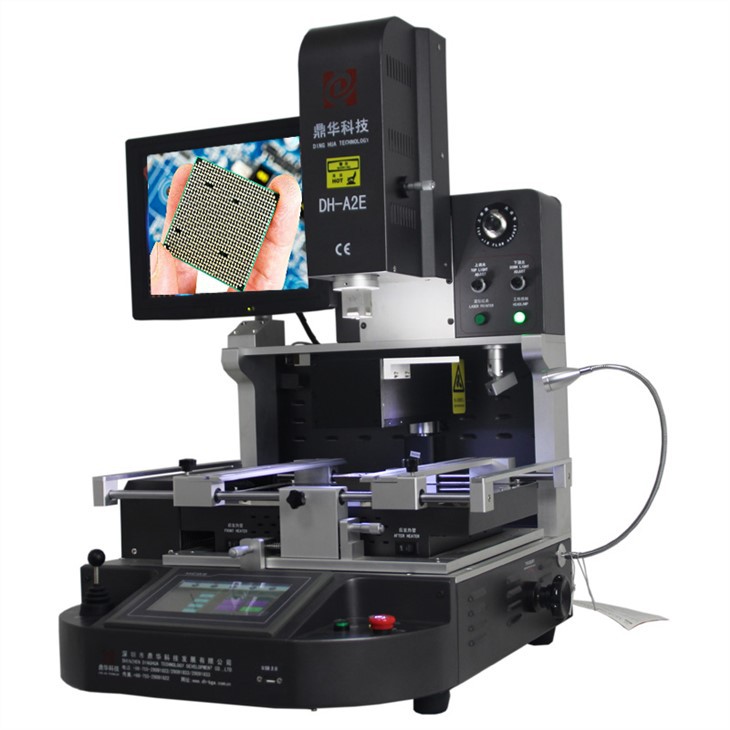

DH-A2E automatska BGA stanica za doradu



DH-A2E automatska BGA stanica za doradu





1.Značajke proizvoda Hot Air BGA Machine Rework Station



• Visoka stopa uspješnosti popravka na razini krhotina. Proces odlemljivanja, montaže i lemljenja je automatski.

• Praktično poravnanje.

• Keramičko kaljeno staklo štiti matičnu ploču od deformacije.

• Tri nezavisna temperaturna grijanja + samopodešavanje PID-a, točnost temperature bit će ±1 stupanj

•Ugrađena vakuumska pumpa, podignite i postavite BGA čipove.

2.Specifikacija toplog zrakaDH-A2E automatska BGA stanica za doradu



3. Detalji infracrvene DH-A2E automatske BGA stanice za preradu







4. Zašto odabrati našu automatsku BGA stanicu za lasersko pozicioniranje DH-A2E?



5. Certifikat optičkog usmjeravanja DH-A2E automatske BGA stanice za preradu



6. Popis pakiranjaCCD kamere DH-A2E Automatic BGA Rework Station



7. Isporuka CCD objektiva DH-A2E Automatic BGA Rework Station

Stroj šaljemo putem DHL/TNT/UPS/FEDEX-a, što je brzo i sigurno. Ako želite druge uvjete isporuke,

slobodno nam recite.



8. Uvjeti plaćanja.

Bankovni transfer, Western Union, kreditna kartica.

Stroj ćemo poslati s 5-10 poslom nakon primitka uplate.



9. Vodič za rad za DH-A2E Automatic BGA Rework Station



10.Kontaktirajte nas za trenutni odgovor i najbolju cijenu.

Email: John@dh-kc.com

MOB/WhatsApp/Wechat: +86 15768114827

Kliknite vezu da dodate moj WhatsApp:

https://api.whatsapp.com/send?phone=8615768114827



10. Povezano znanje

SMT komponenta ima veličinu i oblik otvora šablone koji je u skladu s jastučićem i otvara se u omjeru 1:1.

U posebnim slučajevima, neke posebne SMT komponente imaju posebne odredbe za veličinu i oblik otvora šablone.

2 Otvaranje šablone posebne SMT komponente 2.1 CHIP komponenta: 0603 ili više CHIP komponenti, kako bi se učinkovito

spriječiti stvaranje kositrenih kuglica. 2.2 Komponente SOT89: Zbog malog razmaka između jastučića i komponenti,

lako je proizvesti probleme s kvalitetom lemljenja kao što su kuglice za lemljenje. 2.3 SOT252 komponenta: Budući da SOT252 ima veliku podlogu,

lako je proizvesti kositrene kuglice, a napetost lemljenja reflowom uzrokuje veliki pomak. 2.4IC: A. Za standardni dizajn jastučića,

IC s PITCH-om od=0,65 mm ima širinu otvora od 90% širine jastučića i konstantnu duljinu. B. Za standardni dizajn jastučića,

PITCH "= 005mm IC, zbog svog malog PITCH-a, lako se premošćuje, način otvaranja šablone ima isti smjer duljine, otvor

širina je {{0}}.5PITCH, a širina otvora je 0,25 mm. 2.5 Ostali slučajevi: Kada je jastučić prevelik, obično je jedna strana veća od 4 mm i

druga strana nije manja od 2,5 mm, kako bi se spriječilo stvaranje kositrenih kuglica i pomicanje uzrokovano napetostima, mreža

otvaranje se preporučuje za usvajanje segmentacije mrežne linije. Širina rešetke je 0,5 mm, a veličina mreže je 2 mm, što se može jednako podijeliti

prema veličini jastučića. Zahtjevi za oblikom i veličinom otvora šablone za ispis: Za jednostavnu montažu PCB-a preferira se tehnologija ljepila. Doziranje

je poželjan. CHIP, MELF, SOT komponente se ispisuju kroz šablonu, a IC se koristi da bi se izbjeglo šabloniranje. Ovdje samo CHIP, MELF,

Za veličinu i oblik otvora preporučuju se SOT šablone za ispis. 1. Dvije dijagonalne rupe za pozicioniranje moraju se otvoriti na

dijagonalu šablone, a potrebno je odabrati otvor točke FIDUCIAL MARK. 2. Otvori su dugačke trake. Metoda pregleda

1) Vizualnim pregledom provjerite otvor i centrirajte razvučenu mrežu. 2) Provjerite ispravnost otvora šablone kroz PCB entitet.

3) Provjerite duljinu i širinu otvora šablone i glatkoću stijenke rupe i površine čeličnog lima pomoću

graduirani mikroskop velike snage. 4) Debljina čeličnog lima provjerava se utvrđivanjem debljine paste za lemljenje nakon tiskanja,

odnosno rezultat se verificira. Zaključak Tehnologija dizajna šablona zahtijeva razdoblje probe i kontrole, a kvaliteta ispisa je dobra

kontrolirani. PPM greške u kvaliteti SMT zavarivanja smanjen je s oko 1300 ppm na oko 130 ppm. Zbog razvoja

smjeru pakiranja modernih elektroničkih komponenti, viši zahtjevi također se postavljaju na dizajn čelične mreže. To je tema koju mi

treba se usredotočiti u budućnosti.
