Automatski optički BGA reballing stroj

Automatski optički bga reballing stroj

Proizvod uvođenja automatskog optičkog bga reballing stroja

BGA stanica za preradu je automatska s HD monitorom (15 inča), uvezenom optičkom CCD lećom za poravnanje,

i precizno kontroliranje temperature i vremena industrijsko računalo.

Parametar proizvoda automatskog optičkog BGA stroja za ponovno kuglanje

Značajka proizvoda i primjena automatskog optičkog bga reballing stroja

Ugrađeno industrijsko računalo, Digitalna postavka sustava, Tri neovisne zone grijanja, Panasonicov CCD sustav kamere,

HD zaslon osjetljiv na dodir sučelje za razgovor, PLC kontrola, Multi-funkcionalna integrirana kontrola, Dizajn ljudske strukture,

Sklopiva optička leća, izborni broj, pohrana i odabir temperaturnog profila.

2. Dva načina rada u sustavu: Automatski/ručni. Automatski način: automatsko lemljenje/odlemljivanje bga s tipkom. Ručni mod:

Ručno gore/dolje na gornjoj glavi za lemljenje/odlemljivanje bga s joysticcima. Oba načina kombiniraju se s optičkim poravnavanjem i

lasersko pozicioniranje za završetak procesa. U međuvremenu, ugrađeni vakuum može prikladno pokupiti bga čip.

3. Multi-funkcije: "brzo pozicioniranjeg", "temperatura zadržavanja", "senzor tlaka", "trenutna analiza temperature", "glasovno upozorenje"

prije završetka grijanja", "HD vizualno optičko poravnanje", "Visoka precizna kontrola temperature, visoka stopa popravka, visoka stabilnost", itd.

4. Visokoprecizan k-tip termoelementa zatvorene petlje za kontrolu i PID automatski sustav temperaturne kompenzacije, s PLC-om i

temperaturni modul i inteligentna upravljačka jedinica kako bi se omogućilo precizno odstupanje temperature od ±2 stupnja. U međuvremenu, vanjska temperatura

mjerni konektor omogućuje dikciju temperature i točnu analizu temperaturne krivulje u stvarnom vremenu.

5. Lasersko pozicioniranje: pomaže u brzom postavljanju PCB-a na središnju točku, a uz "5 točaka potporne pozicije", praktičnije je i točnije.

6. Pomično univerzalno učvršćenje sprječava oštećenje PCB-a na rubnoj komponenti, pogodno za sve vrste popravka PCB-a.

7. LED svjetlo velike snage kako bi se osigurala svjetlina za rad, s različitim veličinama magnetnih mlaznica, materijal od legure titana, jednostavan

zamijeniti i ugraditi, nikad deformacija i hrđa.

8. 6-8 temperatura segmenata može se postaviti za gornje grijanje i donje grijanje (do 16 segmenata). 50,000 skupine temperaturnih krivulja

može se pohraniti, koji se može numerirati, modificirati i primijeniti u bilo kojem trenutku prema različitim BGA. Analiza krivulje, podešavanje i podešavanje

dostupni su i na ekranu osjetljivom na dodir.

9. S glasovnim upozorenjem 5-10 sekundi prije završetka zagrijavanja: podsjetite operatera da preuzme bga čip na vrijeme. Nakon zagrijavanja, ventilator za hlađenje će

radi automatski, kada se temperatura ohladi na sobnu temperaturu (<45℃ ), cooling system will stop automatic to prevent the heater

od starenja.

10.CE odobrenje certifikata. Dvostruka zaštita: zaštita od pregrijavanja plus funkcija zaustavljanja u nuždi.

Pojedinosti o proizvoduautomatski optički bga reballing stroj

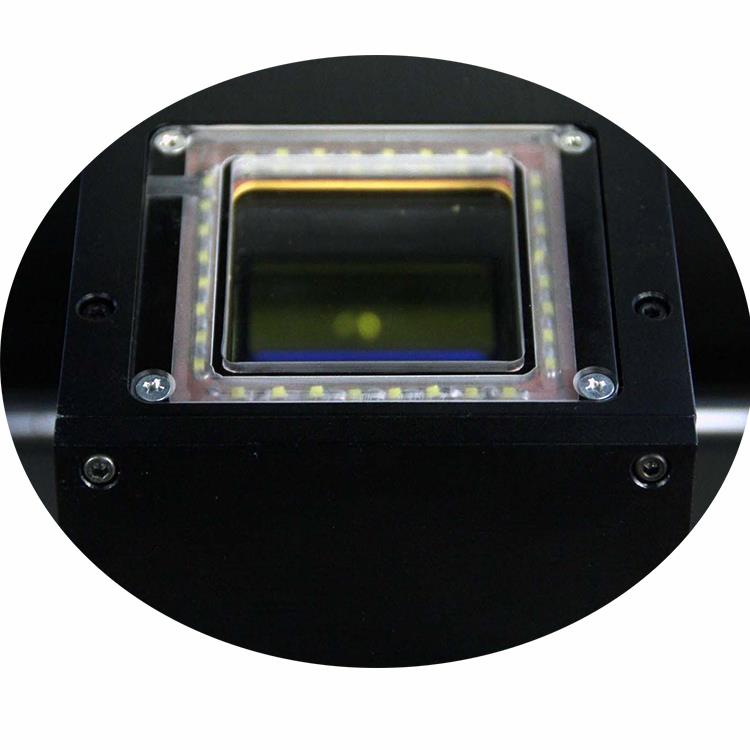

Optička CCD leća BGA stanice za preradu

Vakuumska olovka s ugrađenom gornjom mlaznicom

Dizajn 2 u 1 za zamjenu čipa ili

prikladno i precizno podignuto, također senzorska komponenta ugrađena u vakuumsku olovku,

kada bi krenuo prema dolje dodirivao PCB ili bilo koji blok, odmah bi se zaustavio, tako da se PCB može zaštititi.

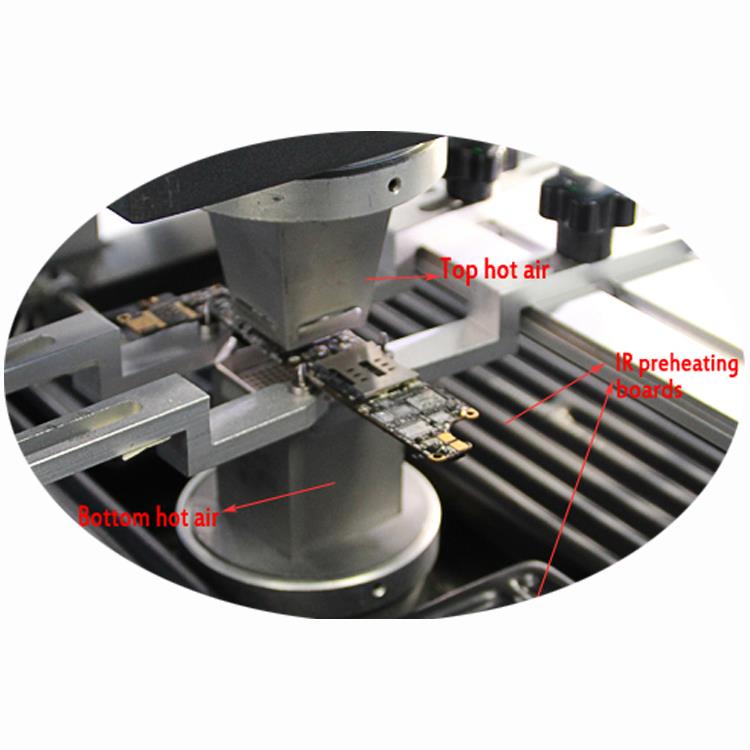

Neovisni grijači

Gornji grijač vrućeg zraka, donji grijač vrućeg zraka i infracrvena zona predgrijanja, kada je mala popravljena, odgovarajuće male mlaznice,

a IC predgrijanje se može isključiti.

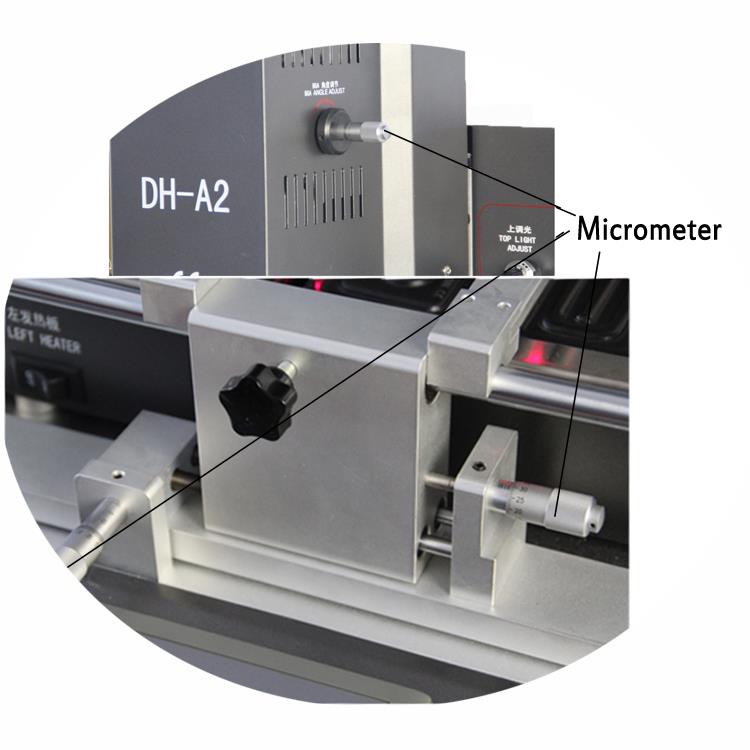

3 mikrometra za PCB i podešavanje čipa

Gornji mikrometar za podešavanje kuta strugotine, maksimalno 60 stupnjeva može se rotirati, donji 2 mikrometra,jedan je za

PCB pomaknut lijevo ili desno, jedan je za PCB pomaknut lijevo ili desno, fino podešavanje je 15 mm.

Univerzalni nosači za PCB fiksne

1."V" utor za PCB s pravilnim rubom

2"tanki vrh" za rupe u tiskanoj ploči s nepravilnim rubom

3. Krokodilska kopča za bilo koji PCB bilo kojeg oblika

Industrijsko računalo za kontrolu temperature i vremena stanice za preradu BGA

Ovo je zaslon osjetljiv na dodir industrijskog računala, na kojem se može podesiti temperatura i vrijeme. PID hvatanje temperature u stvarnom vremenu

i kalibracija, i gotovo bez ikakvog gubitka topline u prvih 5 godina, oboje mogu ostvariti visoku stopu uspješnosti prerade.

Proizvod kvalifikacije automatskog optičkog bga reballing stroja

Strojevi su prodani u Europi, Americi, jugoistočnoj Aziji i Aziji itd.

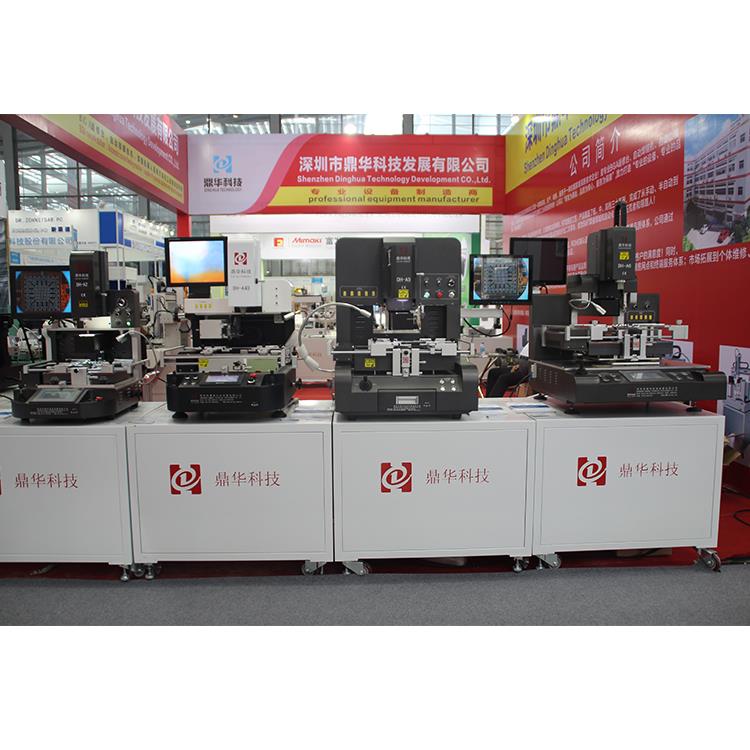

Sudjelovanje na kantonskom sajmu 2 puta godišnje, 1 put u inozemstvu na 1 godinu, kao što su Dubai, Bangalore i Berlin itd.

Usluga dostave i slanjaodautomatski optički bga reballing stroj

Prije isporuke: stroj će vibrirati za testiranje najmanje 24 sata, nakon toga ostavite ga da radi neprekidno 12 sati,

zatim pakiran u kutiju od šperploče, tako da, ako hitno trebate nabaviti stroj, naručite 2 radna dana prije isporuke.

Nakon isporuke: davanje broja za praćenje i izvješćivanje o detaljima dostave u stvarnom vremenu, nakon što su strojevi primljeni,

Inženjer za naknadnu prodaju vodit će vas kako instalirati i koristiti itd.

Često postavljana pitanja o automatskom optičkom bga reball stroju

1. P: Može popraviti macbook, mobilni telefon i igraću konzolu itd.

O: naravno, ne samo da može popraviti njih, već i druge, kao što su top set box, TV i klima uređaj i tako dalje.

2. P: Je li to automatska BGA stanica za preradu?

O: Da, jest, bez obzira kada lemite ili odlemljujete, može

automatski raditi.

3. P: Je li to puna IR BGA stanica za preradu?

O: Ne, ima 2* grijača vrućeg zraka i 1 IR područje predgrijanja.

4. P: Kako mogu raditi?

O: kada primite stroj, samo ga izvadite iz kutije i uključite (napajanje),

Odaberite temperaturni profil ili postavite temperaturni profil, a zatim radite.

Najnovije vijesti o automatskom optičkom bga reball stroju

POSTUPAK

Kako bi se odredio odgovarajući postupak uklanjanja premaza, prvo se mora identificirati premaz. Tijekom originalne proizvodnje

specifična prevlaka je obično poznata. Posljedično, metode uklanjanja premaza obično se mogu specificirati i temeljiti na

poznatih premaza koji se koriste.

Kada identifikacija premaza nije dostupna, jednostavno promatranje i testiranje pomoći će u prepoznavanju karakteristika premaza

tako da se može odrediti pravilan postupak uklanjanja.

BILJEŠKA

Generička ili komercijalna identifikacija materijala za oblaganje nije potrebna da bi se postiglo uklanjanje premaza.

1. Tvrdoća

Test penetracije u nekritičnom području za određivanje relativne tvrdoće. Što je premaz tvrđi, to je prikladniji za čisti abrazivni materijal

Tehnike. Što su premazi mekši i gumeniji, to su prikladniji za postupke uklanjanja četkom.

OPREZ

Postupci abrazije mogu stvoriti elektrostatički naboj

2. Transparentnost

Očito su prozirni premazi obično prikladniji za uklanjanje od neprozirnog tipa. Metode uklanjanja korištene s neprozirnim

premazi moraju biti mnogo upravljiviji i manje osjetljivi na oštećenje prekrivenih komponenti i površina tiskanih ploča i

obično su sporije.

3. Topljivost

Ispitajte karakteristike topljivosti premaza u nekritičnom području s trikloroetanom, ksilenom ili drugim otapalima niske toksičnosti

i blage aktivnosti.

OPREZ

Sklopovi tiskanih ploča ne smiju se uranjati u jaka otapala.

4. Toplinsko uklanjanje

Upotrijebite uređaj za termičko razdvajanje s kontroliranim zagrijavanjem i bez oštrice kako biste utvrdili može li se premaz termički obraditi

uklonjeni. Počnite s niskom temperaturom, cca. 100 stupnjeva C (210 stupnjeva F) i povećavajte temperaturu dok se premaz ne ukloni.

Ako premaz teče ili se gume podižu, prevruće vam je ili premaz nije

pogodan za termičko uklanjanje.

OPREZ

Nemojte prekoračiti maksimalnu temperaturu skladištenja komponente ili druga ograničenja.

5. Skidanje

Pažljivo zarežite premaz oštrom oštricom na nekritičnom području i pokušajte ga odlijepiti s površine kako biste odredili

ako je ova metoda izvediva. Zbog prianjanja potrebnog za materijale za oblaganje,

tehnike skidanja bez kemijskih pomagala obično je vrlo ograničena.

6. Debljina

Vizualnim putem odredite je li premaz debeo ili tanak. Tanke prevlake pokazuju oštre obrise komponenti i nemaju udubljenja

dok debele prevlake smanjuju oštre obrise komponenti i pokazuju izdašne rubove na točkama komponente ili olova

raskrižje s tiskanom pločom. Debeli premazi obično zahtijevaju metode uklanjanja u dva koraka kako bi se spriječila površina

oštećenje ploče. Najprije smanjite debeli sloj na tanki, a zatim upotrijebite metode čiste abrazije

površine ploče.
