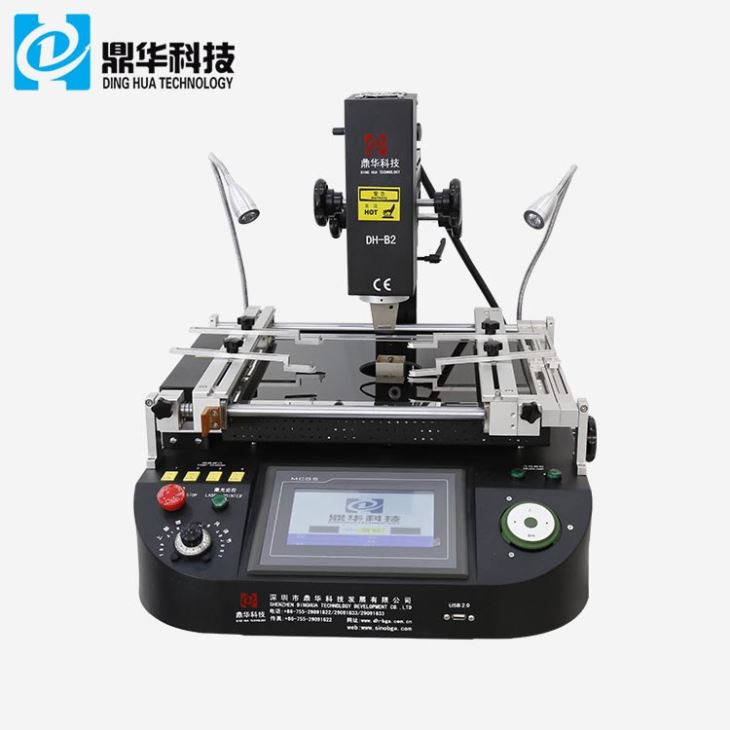

laser postion zaslon osjetljiv na dodir bga stroj za preradu
Izvorno razvijen od strane Shenzhen Dinghua Technology. DH-B2 je savršeno rješenje za preradu BGA. To je jednostavna, brza i jeftina tehnika za BGA reballing u količinama koje se kreću od nekoliko do nekoliko tisuća. Širok izbor dostupnih uzoraka čini DH-B2 BGA stanicu za preradu atraktivnim i fleksibilnim rješenjem za potrebe BGA reballinga. Tipične primjene uključuju popravak na razini čipa i reballing BGA komponenti.
Opis
1. Značajke proizvoda LaserPostionTjaoSzaslonBGA ReworkMboljeti
1. Jedinstveni dizajn triju područja grijanja koja rade neovisno za točniju kontrolu temperature.
2. Područja prve/druge temperature griju se neovisno, što može postaviti 8 segmenata rastuće temperature i 8
segmenti konstantne temperature za kontrolu. Može spremiti 10 grupa temperaturnih krivulja u isto vrijeme.
3. Treće područje koristi infracrveni grijač za predgrijavanje i neovisnu kontrolu temperature, tako da PCB
može se u potpunosti prethodno zagrijati tijekom procesa odlemljivanja i može biti bez deformacija.
4. Odaberite uvozni K-senzor visoke preciznosti i zatvorenu petlju za precizno otkrivanje gornje/niže temperature.
2.Specifikacija of LaserPostionTjaoSzaslonBGA ReworkMboljeti
| Vlast | 4800W |
| Gornji grijač | Vrući zrak 800W |
| Donji grijač | Vrući zrak 1200W, infracrveno 2700W |
| Napajanje | AC220V+10% 50160Hz |
| Dimenzija | D800*Š900*V750 mm |
| Pozicioniranje | Nosač PCB-a s V-utorom i s vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | Termoelement tipa K, upravljanje zatvorenom petljom, neovisno grijanje |
| Točnost temperature | ±2 stupnja |
| Veličina PCB-a | Max450:500 mm.Min 20*20 mm |
| Fino podešavanje radnog stola | ±15mm naprijed/nazad,±15mm desno/lijevo |
| BGAchip | 80 *80-1*1 mm |
| Minimalni razmak strugotine | 0.15 mm |
| Senzor temperature | 4 (izborno) |
| Neto težina | 36 kg |

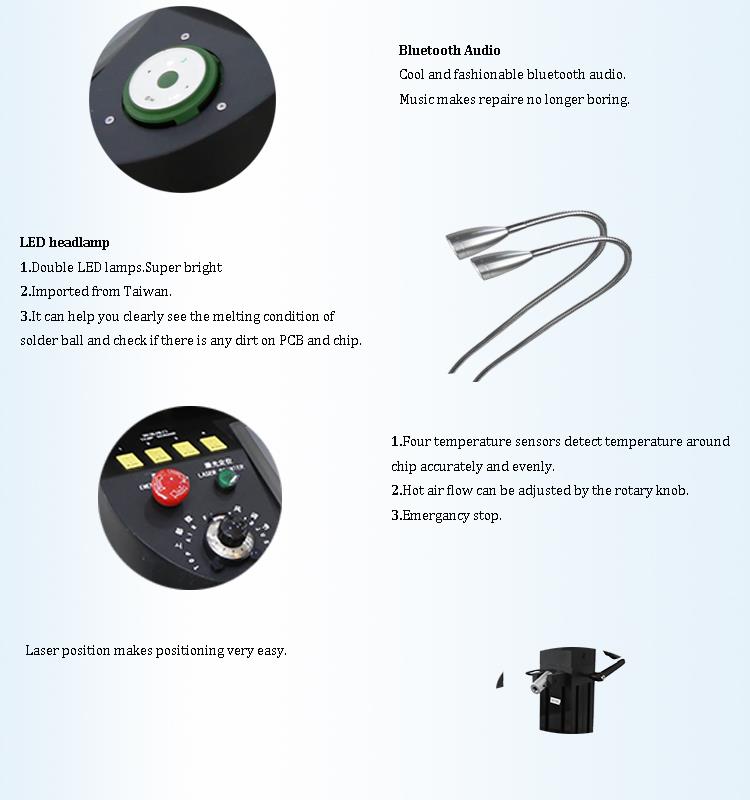

3.Detalji of LaserPostionTjaoSzaslonBGA ReworkMboljeti
1. HD sučelje zaslona osjetljivog na dodir;
2.Tri nezavisna grijača (vrući zrak i infracrveni);
3. Vakuumska olovka;
4.Led prednje svjetlo.

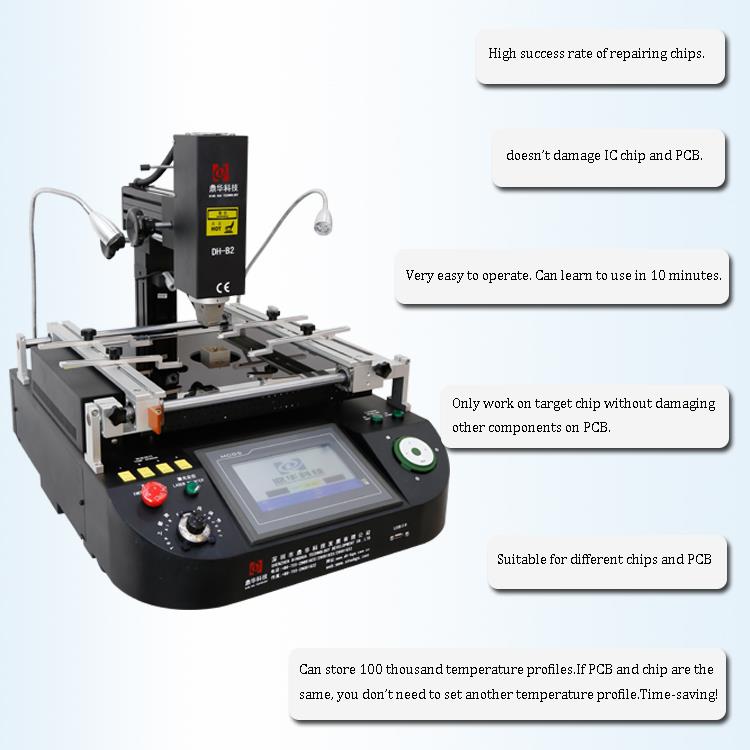

4.Zašto odabrati naše LaserPostionTjaoSzaslonBGA ReworkMboljeti?
5.Potvrda

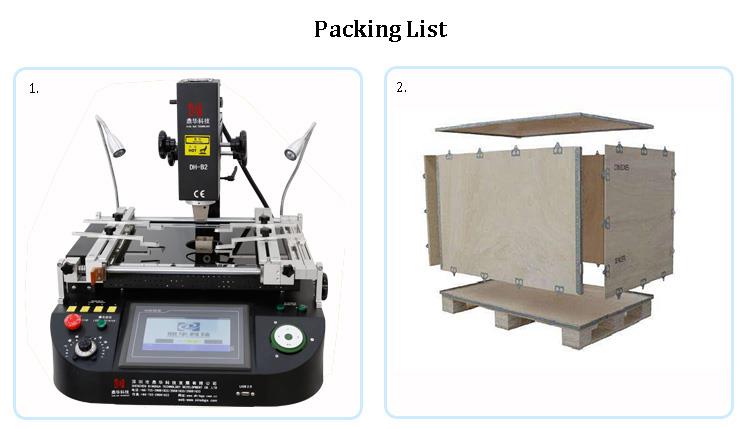

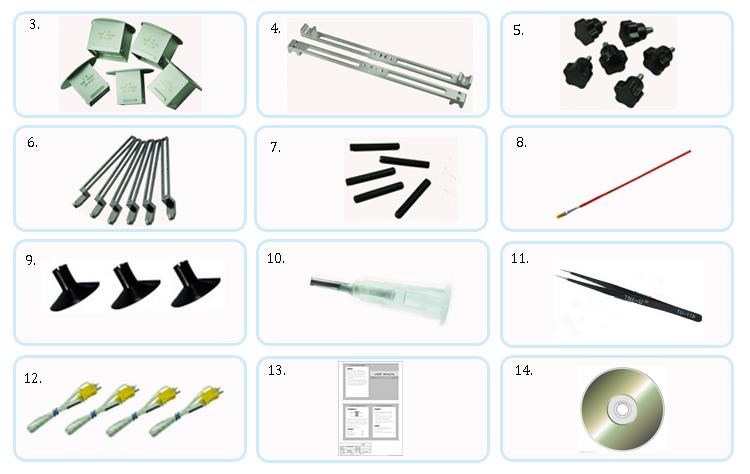

6.Pakiranje i otprema
7. Video BGA stanice za doradu DH-B2:
8. Povezano znanje
Opći postupak sušenja strugotine
- Vakumirani čips nije potrebno sušiti.
- Ako je vakumirani čips raspakiran i kartica indikatora vlažnosti u pakiranju pokazuje razinu vlažnosti veću od 20% RH, potrebno je izvršiti pečenje.
- Nakon otpakiranja vakumirane ambalaže, ako je čips bio izložen zraku dulje od 72 sata, mora se osušiti.
- Nevakumirani IC-ovi koji još nisu u uporabi ili ih programeri nisu koristili moraju se osušiti ako već nisu suhi.
- Regulator temperature i vlažnosti u sušilici trebao bi biti postavljen na 10%, a vrijeme sušenja mora biti najmanje 48 sati. Stvarna vlažnost trebala bi biti manja od 20%, što se smatra normalnim.
Opći postupak pečenja čipsa
- Kada je zapečaćena, rok trajanja komponente je prosinac (napomena: ovo se može odnositi na određeni mjesec ili trajanje roka trajanja, ali nije jasno u izvornom tekstu).
- Nakon otvaranja zapečaćenog pakiranja, komponente mogu ostati u reflow peći na temperaturama nižim od 30 stupnjeva i 60% RH.
- Nakon otvaranja zapečaćenog pakiranja, ako nisu u proizvodnji, komponente treba odmah pohraniti u kutiju za sušenje s vlagom ispod 20% RH.
- Pečenje je potrebno u sljedećim slučajevima (primjenjivo na materijale s razinom vlage LEVER2 i višom):
- Kada je paket otvoren, provjerite karticu indikatora vlažnosti na sobnoj temperaturi. Ako je vlaga iznad 20%, potrebno je pečenje.
- Ako su komponente izostavljene nakon otvaranja pakiranja duže od ograničenja prikazanih u tablici i nema komponenti za zavarivanje.
- Ako se komponente nakon otvaranja pakiranja ne čuvaju u suhoj kutiji s manje od 20% RH koliko je potrebno.
- Ako su komponente starije od godinu dana od datuma pečata.
5.Vrijeme pečenja:
- Pecite u pećnici na niskoj temperaturi na 40 stupnjeva ± 5 stupnjeva (s vlagom ispod 5% RH) 192 sata.
- Alternativno, pecite u pećnici na 125 stupnjeva ± 5 stupnjeva 24 sata.
