Poluautomatski optički BGA stroj za ponovno kuglanje

Uvođenje u proizvodnju poluautomatskog optičkog BGA stroja za ponovno kuglanje

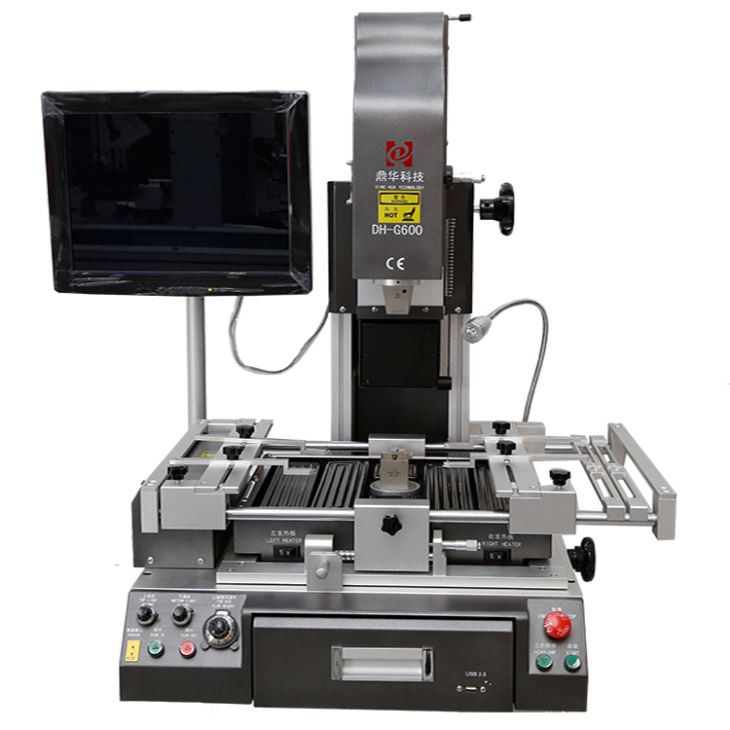

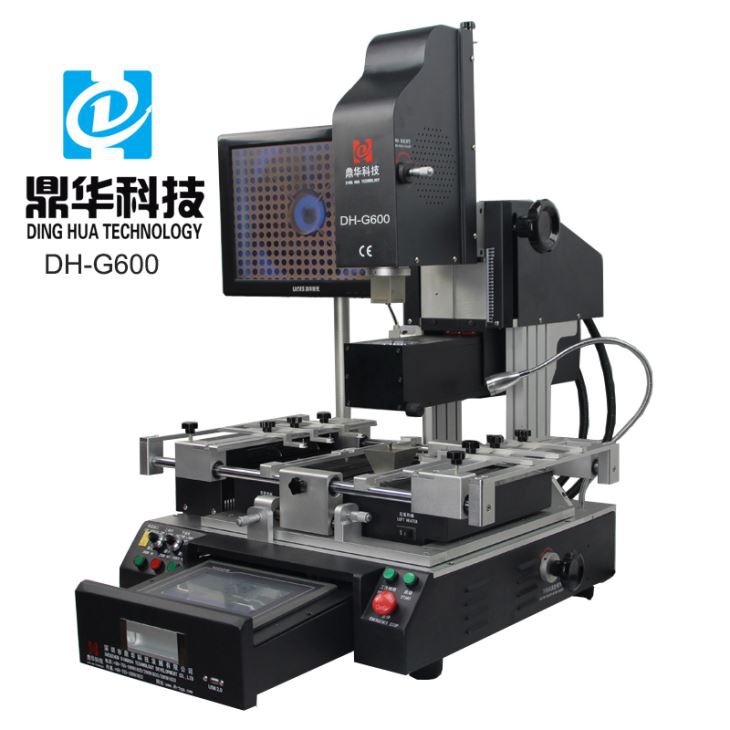

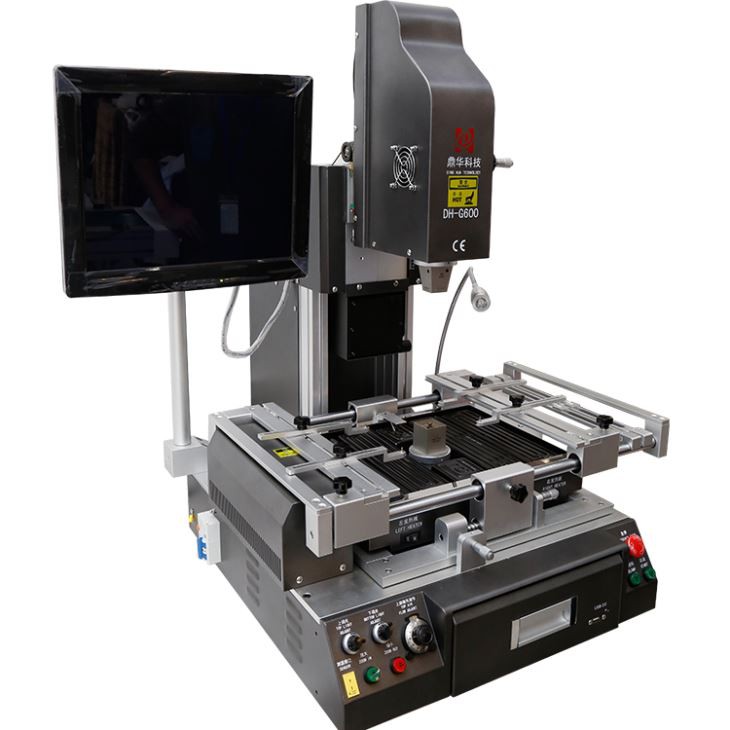

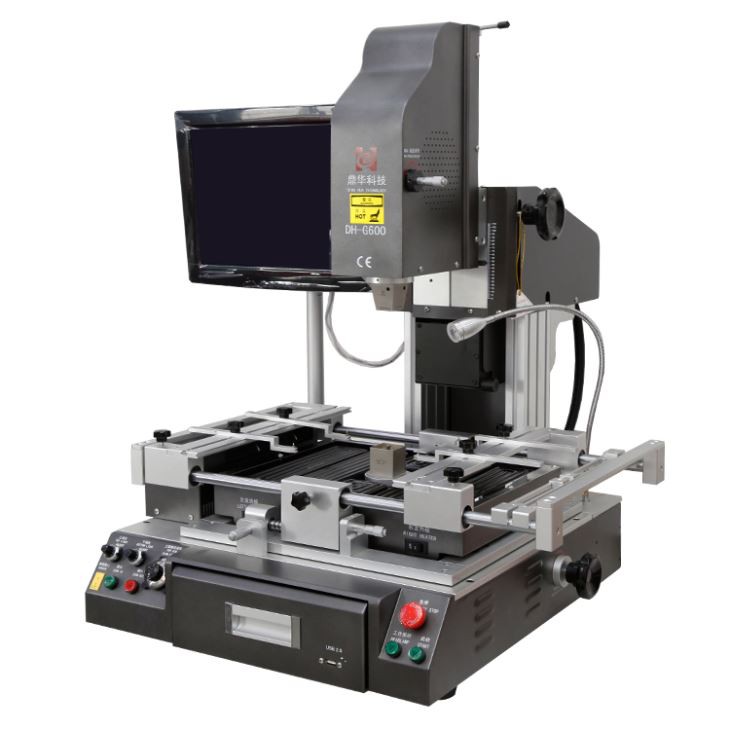

Ova BGA stanica za preradu DH-G600 je poluautomatski s uvezenom optičkom CCD kamerom,

HD ekran i računalo u stilu ladice sa zaslonom osjetljivim na dodir, koristi se za računalo,

Xbox, PS3/4 i drugi PCB itd., također, jer ima gumb za podešavanje protoka zraka, tako da može

popravak mikro čipova, kao što su IC, POP i QFN itd.

Značajke proizvoda i primjena poluautomatskog optičkog bga reballing stroja

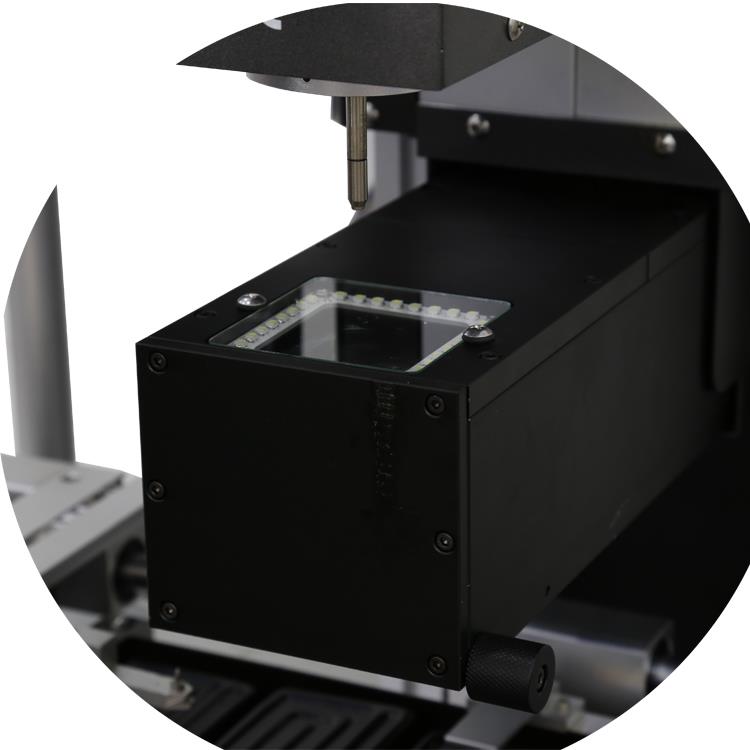

Optička CCD kamera, uvezena od Panasonnica, s 2 milijuna piksela, dvostruke boje podijeljene i prikazane na zaslonu

ekran za poravnanje.

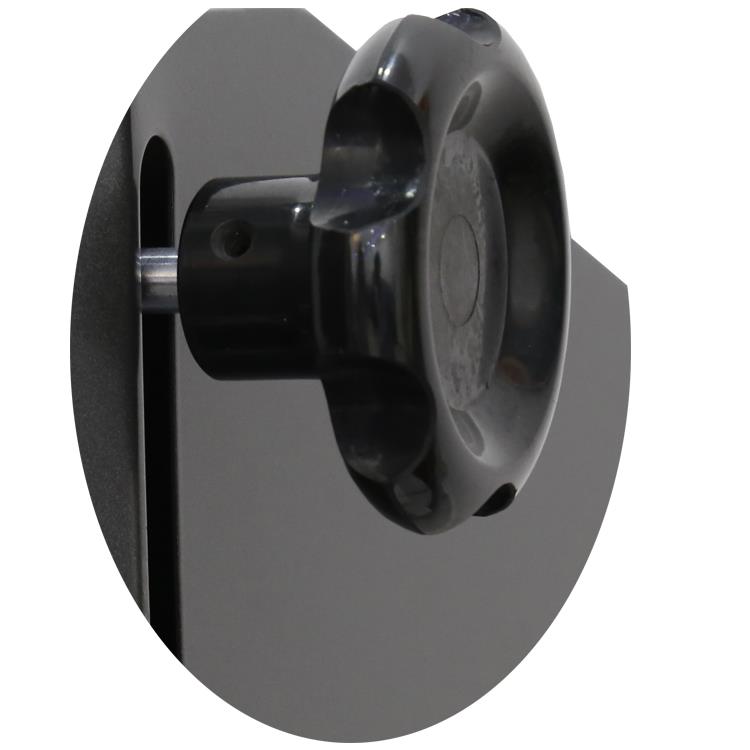

Gumb za pomicanje gornje glave, kada počnete lemiti ili odlemljivati, samo pomaknite gornju glavu ovom tipkom.

Ravnalo, 110 mm, pri poravnavanju za čip i PCB, može vam biti referenca o visini gornje glave.

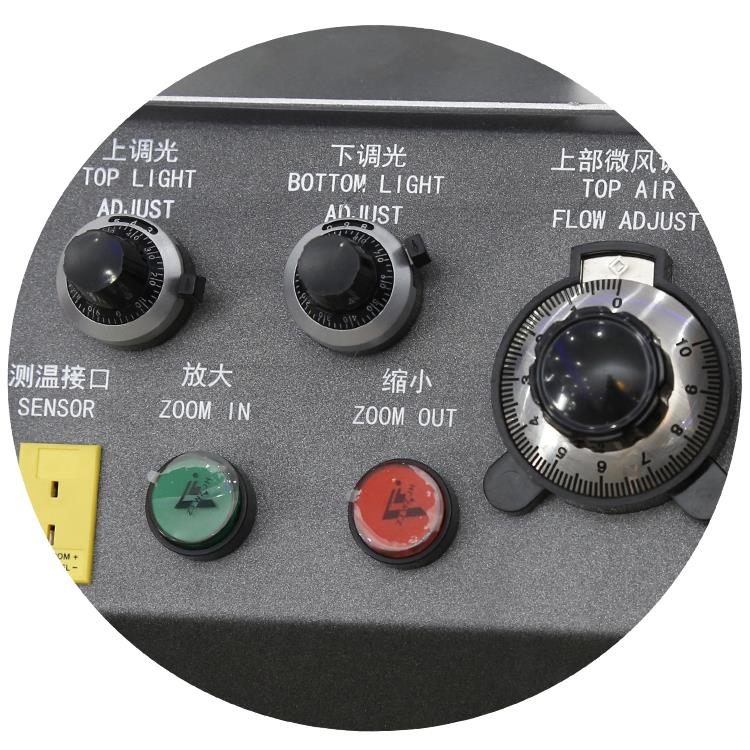

Najfunkcionalniji gumbi BGA stroja za preradu, kao što je podešavanje gornjeg/donjeg svjetla za optički

CCD kamera, podešavanje gornjeg protoka zraka i povećanje/smanjivanje za zaslon i termoelement

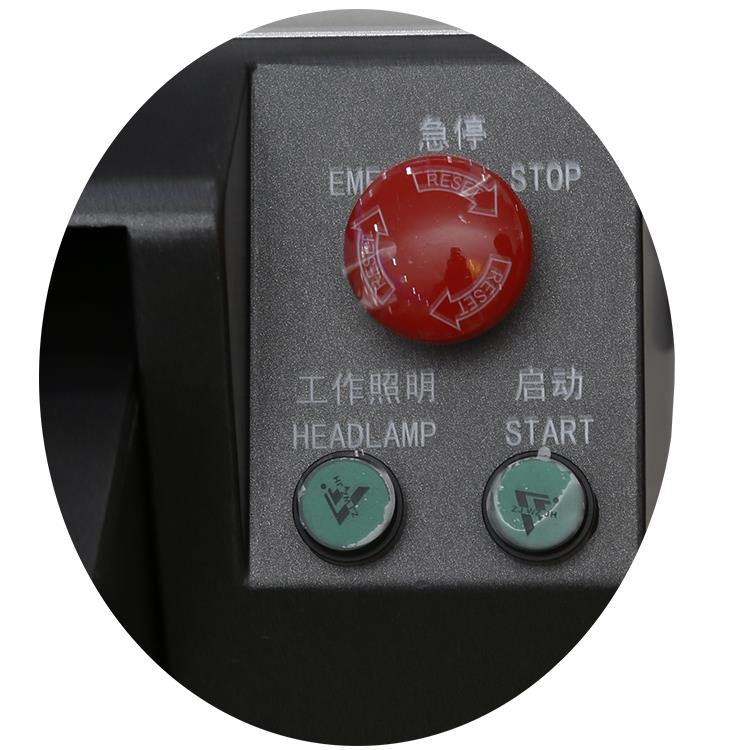

Gumb za hitne slučajeve, pod bilo kojim okolnostima, ako se pritisne, BGA stanica za preradu će se odmah zaustaviti,

također, možete pritisnuti "start" za pokretanje stroja.

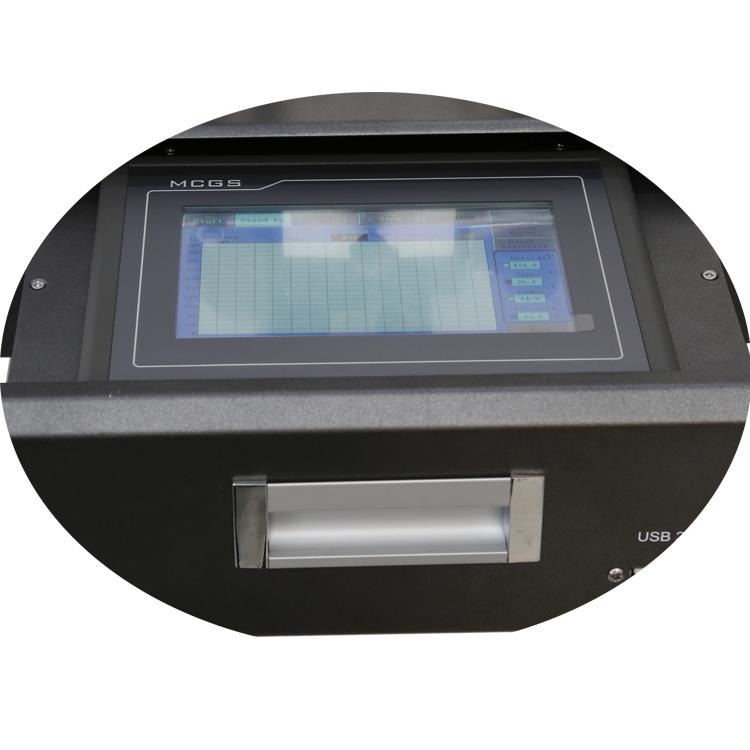

Računalo u stilu ladice sa zaslonom osjetljivim na dodir (7 inča), može uštedjeti mnogo prostora, ono je mozak stroja,

kao i svi parametri, kao što su temperatura, vrijeme, PID izračunavanje itd.

Kako radi stanica za preradu BGA:

Kvaliteta proizvoda poluautomatskog optičkog BGA stroja za ponovno kuglanje

Svake godine sudjelujemo na kantonskom sajmu, a posjećuju ga kupci iz SAD-a, Europe i jugoistočne Azije itd.

Kupac, na Canton sajmu, iz UK-a koncentriran je na slušanje predavanja našeg tehničara o preradi BGA

osnove rada stanice.

Neki od prikaza certifikata, uključujući patente, CE, Certifikat sustava certifikacije kvalitete,

Poznata robna marka i certifikacija poduzeća visoke tehnologije itd.

Isporuka, otprema i servis poluautomatskog optičkog BGA reball stroja

Prije isporuke: depozit primljen, za manje od 10 kompleta 3~5 dana za pripremu, 10~50 kompleta, 2 tjedna

za pripremu, 50~100 kompleta, 3 tjedna za pripremu.

Nakon isporuke: ako je potrebno, možemo pomoći dogovoriti načine dostave za kupca i vidjeti na koji način m-

ost isplativo, kada primimo stroj, uputit ćemo vas kako instalirati i raditi.

Često postavljana pitanja o poluautomatskom optičkom BGA stroju za ponovno kuglanje

1. P: Što je BGA stanica za preradu?

O: stanica s vrućim zrakom/IR koristi se za zagrijavanje uređaja i taljenje lema, a specijalizirani alati koriste se za odabir

gore i postavljaju često sitne komponente.

2.P: Koja temperatura vam je potrebna za odlemljivanje?

O: Obično se kuglica olovnog lema koja se odlemi može postaviti na nižu temperaturu, ako je bezolovna, tako da

starija lopta, temperatura treba biti postavljena na višu, ali zapamtite ako je temperatura preniska za topljenje

lem, može se podesiti na najviše 400°C Ako se još ne borite s tim, samo dodajte malo lema u mo-

neodređene komponente, tada radi.

3.P: Što je "BGA"?

A: ball grid array (BGA) je vrsta pakiranja za površinsku montažu (nosač čipa) koji se koristi za integrirani krug

jedinice. BGA paketi se koriste za trajno montiranje uređaja kao što su mikroprocesori.

4. P: Koja je najbolja temperatura za lemljenje?

O: Talište većine lemova je u području od 188 stupnjeva (370 stupnjeva F), a temperatura vrućeg zraka je

postavite 160 stupnjeva do 280 stupnjeva (320 stupnjeva F do536 stupnjeva F). obično bi temperatura uvijek trebala početi na najnižoj temperaturi

eratura moguća.

Najnovije vijesti o poluautomatskom optičkom BGA reballing stroju

POSTUPAK

1. Očistite područje.

2. Izbušite mjehurić za odstranjivanje s Micro-Drill i kugličnim mlinom. Bušite u području bez kruga-

ri ili komponente. Izbušite najmanje dvije rupe jedna nasuprot drugoj po obodu dela

miniranje. (Pogledajte sliku 1). Očistite sav rastresiti materijal.

OPREZ

Pazite da ne izbušite preduboko i otkrijete unutarnje krugove ili ravnine.

OPREZ

Postupci abrazije mogu stvoriti elektrostatički naboj.

3. Pecite PC ploču kako biste uklonili zarobljenu vlagu. Nemojte dopustiti da se PC ploča ohladi pr-

prije ubrizgavanja epoksida.

OPREZ

Neke komponente mogu biti osjetljive na visoke temperature.

4. Pomiješajte epoksid. Pogledajte upute proizvođača o tome kako miješati epoksid bez mjehurića.

OPREZ

Budite oprezni kako biste spriječili mjehuriće u epoksidnoj smjesi.

5. Ulijte epoksid u epoksidni uložak.

6. Ubrizgajte epoksid u jednu od rupa u sloju. (Pogledajte sliku 2). Zadržana toplina

u PC ploči poboljšat će karakteristike protoka epoksida i uvući će epoksid u unutrašnjost

o praznina

područje koje ga u potpunosti ispunjava.

7. Ako se praznina ne ispuni u potpunosti, moguće je sljedeće

koristi se:

A. Primijenite lagani lokalni pritisak na površinu ploče počevši od otvora za punjenje, polako nastavljajući

do ventilacijskog otvora.

B. Primijenite vakuum na otvor za ventilaciju kako biste izvukli epoksid kroz prazninu.

8. Očvrsnite epoksid prema postupku 2.7 Miješanje i rukovanje epoksidom.

9. Ostružite sav višak epoksida pomoću preciznog noža ili strugala.
