Ručni optički BGA stroj za lemljenje
ručni optički BGA stroj za lemljenje 1. Brzi pregled: DH-G600 BGA stanica za lemljenje naširoko se koristi za popravak razine čipa u prijenosnim računalima, PS3, PS4, XBOX360, Moblie Phone, itd. Opremljen funkcijom laserskog pozicioniranja, DH-G600 bga stanica za preradu može brzo postaviti na BGA čip i matičnu ploču. 2....
Opis
ručni optički BGA stroj za lemljenje
1. Brzi pregled:
DH-G600 BGA stanica za lemljenje naširoko se koristi u popravku razine čipa u prijenosnim računalima, PS3, PS4, XBOX360, mobilnim telefonima itd.
Opremljena funkcijom laserskog pozicioniranja, DH-G600 bga stanica za preradu može brzo pozicionirati na BGA čip i matičnu ploču.
|
Parametar proizvoda |
|
|
Naziv proizvoda |
stroj za lemljenje i odlemljivanje |
|
Ukupna snaga |
5300W |
|
gornje grijanje |
1200w |
|
donje grijanje |
donje grijanje toplim zrakom 1200W, IC predgrijanje 2700W |
|
Vlast |
220V 50HZ/60HZ |
|
Pozicioniranje |
V-utor, PCB ploče se mogu podesiti u X, Y osi i opremljene univerzalnim učvršćenjem |
|
Kontrola temperature |
K-tip, zatvorena petlja |
|
Veličina PCB-a |
Maks. 400x380 mm, Min. 22x22 mm |
|
Veličina čipa |
2x2-50x50 mm |
|
Minimalni razmak strugotine |
0.15 mm |
|
Senzor vanjske temperature |
1 (izborno) |
|
N.W. |
cca 60 kg |
|
Prikladne matične ploče |
mobilni telefon, laptop, desktop, igraća konzola, XBOX360, PS3 |
2. Opis proizvoda DH-G600 BGA stanice za preradu
Karakteristike:

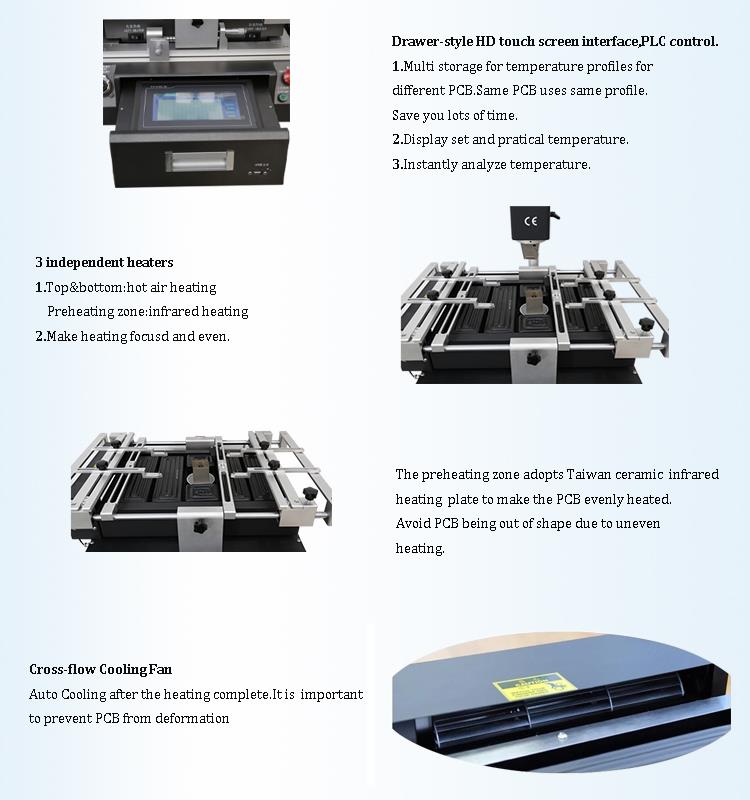

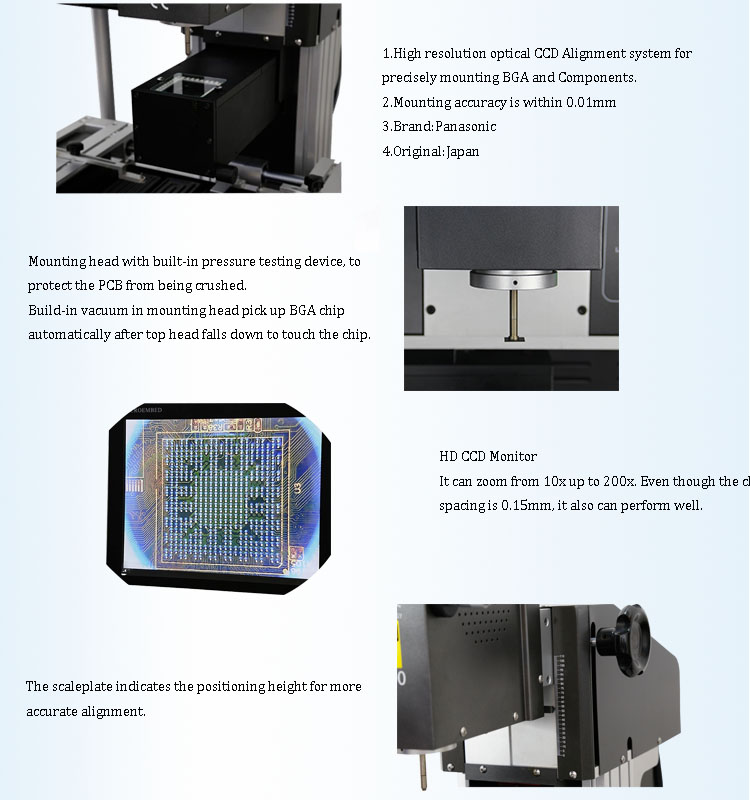

1. Najnoviji novi sustav optičkog poravnanja, jednostavan za rukovanje, stopa uspješnosti može biti 100%.
2. S laserskim položajem.
3. Automatsko prepoznavanje BGA čipova i visine ugradnje.
4. Gornji grijač i montažna glava 2 u 1 dizajn.
5. Poluatomatsko lemljenje i odlemljivanje.
6. CCD sustav i sustav optičkog poravnanja u kombinaciji, mogu promijeniti zaslon jednim gumbom.
7. Automatsko podešavanje rezolucije kromatizma i svjetline.
8. S laserskim položajem.
9. S mikrometrom za mikro podešavanje.
10. Sa snažnim ventilatorom s poprečnim protokom za brzo hlađenje PCB-a kako bi se spriječilo njegovo deformiranje.
11. S 3 temperaturne zone i jednom dodatnom utičnicom za senzor temperature.
3. Koraci popravka:
Odvojite BGA čip od matične ploče - to smo nazvali odlemljivanjem
Clean Pad
Reballing ili izravna zamjena novog BGA čipa
Poravnanje/pozicioniranje - Ovisno o iskustvu, svileni okvir, optička kamera
Zamijenite novi BGA čip - nazvali smo lemljenje
4. Detaljne slike G600 BGA STANICE ZA PRERADU
5.Profil tvrtke
Nekoliko slika naše tvornice i BGA stanice za preradu
Uredi

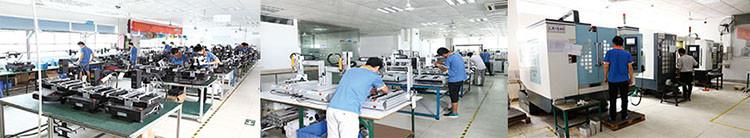

Mproizvodne linije

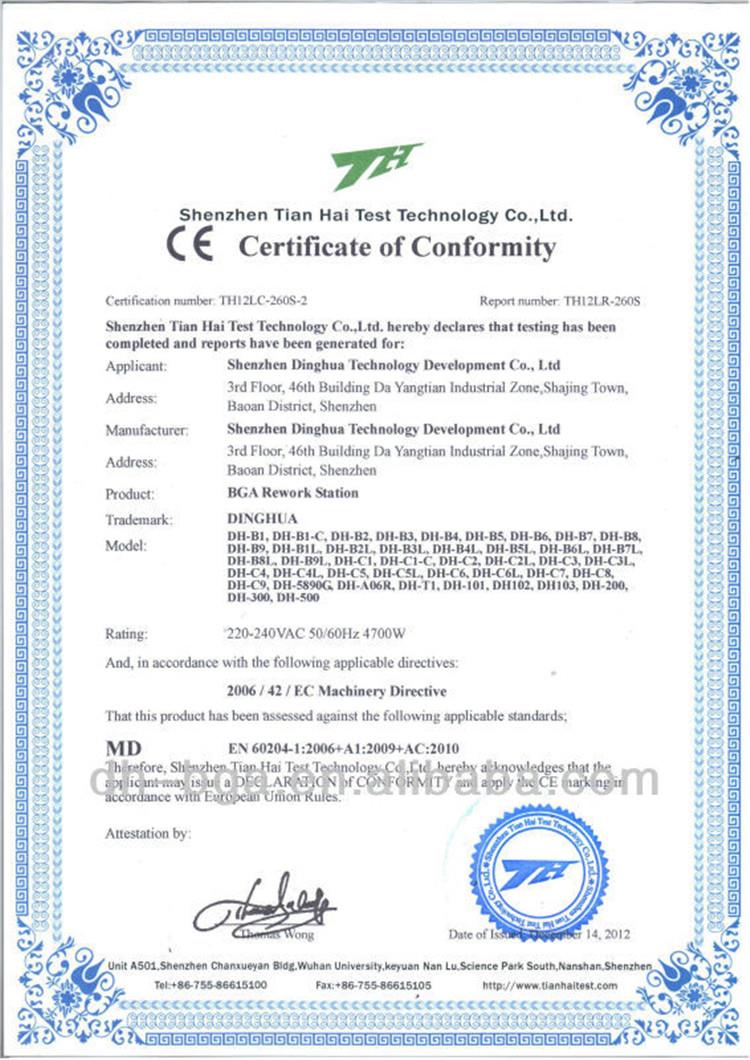

CE certifikat kao u nastavku
Dio naših klijenata

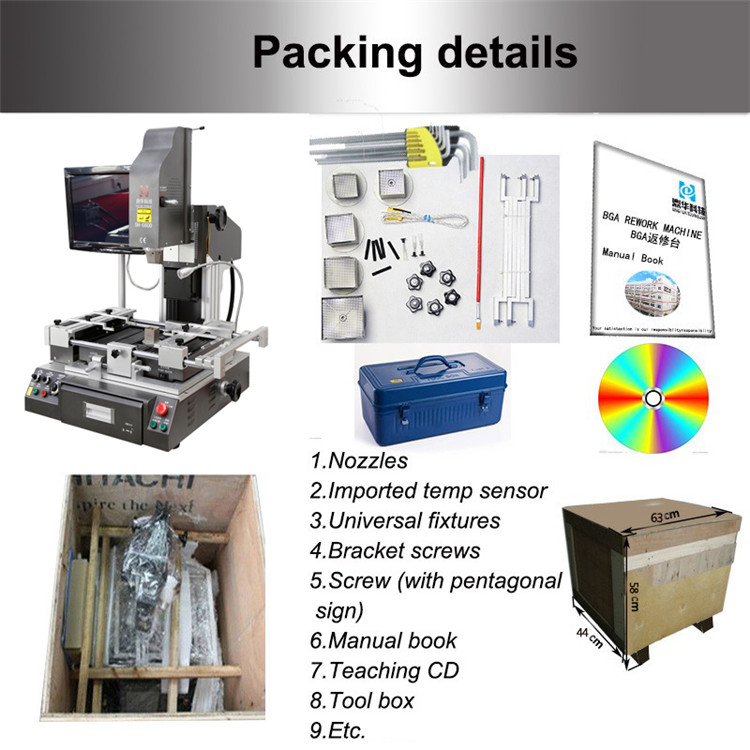

6. Pakiranje, isporuka i usluge G600 BGA STANICE ZA PRERADU
7. Povezano znanje
Četiri metode podizanja lopte
Općenito postoje četiri metode za primjenu BGA kuglastog spajanja, naime metoda korištenja samo uređaja, metoda korištenja predloška, ručno postavljanje i nanošenje odgovarajuće količine paste za lemljenje.
Ako postoji kuglični hvatač koji odabire predložak koji odgovara BGA jastučiću, veličina otvora predloška trebala bi biti 0.05--0.1 mm veća od promjera kuglice za lemljenje. Ravnomjerno rasporedite kuglicu za lem na šablonu, protresite uređaj s kugličnim ležajem i stavite višak lema. Kuglica se kotrlja od predloška do utora za skupljanje kuglica za lemljenje sadilice za kuglice tako da
samo jedna lemna kuglica ostaje u svakoj rupi za curenje na površini predloška
Stavite ispisani BGA uređaj s praškom ili pastom za lemljenje na radni stol s praškom ili pastom za lemljenje prema gore. Pripremite predložak za podudaranje BGA podloge. Otvor predloška treba biti 0.05-0.1 mm veći od promjera kuglice za lem. Postavite predložak oko podloge i postavite ga preko otisnute BGA komponente topitelja ili paste za lemljenje. Udaljenost između BGA je jednaka ili malo manja od promjera lemnih kuglica, poravnatih pod mikroskopom. Ravnomjerno rasporedite lemnu kuglicu po šabloni i pincetom uklonite višak lemne kuglice tako da u svakoj rupici na površini šablone ostane samo jedna lemna kuglica. Uklonite predložak, provjerite ga i dovršite.
Stavite ispisani BGA uređaj s praškom ili pastom za lemljenje na radni stol s praškom ili pastom za lemljenje prema gore. Stavite lemne kuglice jednu po jednu pincetom ili olovkom poput flastera.
8.4 Četkom nanesite odgovarajuću količinu paste za lemljenje
Prilikom obrade predloška, debljina predloška je podebljana, a veličina otvora predloška je malo povećana, a pasta za lemljenje izravno se tiska na podlogu BGA. Zbog površinske napetosti, kuglice lema se formiraju nakon reflowa. U ovom se članku koristi metoda postavljanja kuglice. Sljedeće opisuje metodu postavljanja loptica u sadilicu.
