Poluautomatski optički BGA stroj za lemljenje
1. Predstavljanje proizvoda Jednoosni dizajn postavljanja i lemljenja Split Vision Optika s LED osvjetljenjem Precizno postavljanje unutar +/- 0.0002" ili 5 mikrona Sustav mjerenja sile sa softverskom kontrolom 7" upravljačka ploča s dodirnim zaslonom, rezolucija 800*480 Zatvoreno Kontrola procesa petlje u...
Opis
1. Predstavljanje proizvoda
- Jednoosno postavljanje i dizajn lemljenja
- Split-vision optika s LED rasvjetom
- Preciznost postavljanja točnost unutar +/- 0.0002" (5 mikrona)
- Sustav mjerenja sile sa softverskom kontrolom
- Upravljačka ploča sa zaslonom osjetljivim na dodir od 7" rezolucije 800x480
- Kontrola procesa u zatvorenoj petlji
- Pokretanje glave reflowa tijekom procesa
- Laserski pokazivač za PCBA pozicioniranje
2.Specifikacije proizvoda
| Dimenzije (Š x D x V) u mm | 660 x 620 x850 |
| Težina u kg | 70 |
| Antistatički dizajn (da/ne) | y |
| Snaga u W | 5300 |
| Nazivni napon u VAC | 220 |
| Gornje grijanje | Vrući zrak 1200w |
| Niže grijanje | Vrući zrak 1200w |
| Područje predgrijavanja | Infracrveni 2700w, veličina 250 x330mm |
| Veličina PCB-a u mm | od 20 x 20 do 370 x 410 (+x) |
| Veličina komponente u mm | od 1 x 1 do 80 x 80 |
| Operacija | Ugrađeni zaslon osjetljiv na dodir od 7 inča, rezolucija 800*480 |
| Test simbol | CE |
TheDH-A2 SMD/BGA stanice za doradusadrže najnovije tehnologije vizije i termičke kontrole procesa. Tiskane ploče i podloge, uključujući komponente kao što su BGA, CSP, QFN, Flip Chips, PoP, Wafer-Level Dies i mnogi drugi SMD-ovi, obrađuju se s dosljedno visokokvalitetnim rezultatima. Precizna mehanika i napredni softver pojednostavljuju postavljanje komponenti, lemljenje i preradu. Uključivanje operatera je minimalno, što ove sustave čini jednostavnim za postavljanje i korištenje. Dostupni u stacionarnim i samostalnim konfiguracijama, ovi su strojevi idealni za istraživanje i razvoj prototipa, NPI, inženjering, laboratorije za analizu kvarova, kao i OEM i CEM proizvodna okruženja. Automatizacija, mogućnosti stroja i jednostavnost korištenja kritični su i za prototipove i za masovne aplikacije koje zahtijevaju dosljednost i kvalitetu.
4.Pojedinosti o proizvodu
5.Kvalifikacije proizvoda
6. Naše usluge

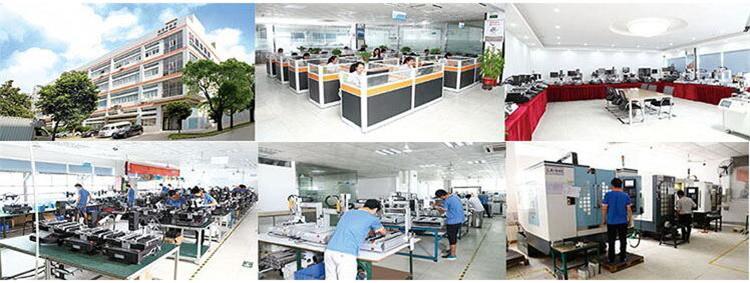

Dinghua Technology je vodeći proizvođač opreme za submikronsko spajanje matrica i napredne SMD prerade.
Naši su strojevi jednako prikladni za korištenje u istraživačkim laboratorijima kao iu industrijskoj proizvodnji.
Nudimo besplatnu obuku za naše klijente, dajemo 1-godišnje jamstvo i nudimo doživotnu tehničku podršku.
7. Česta pitanja
Prerada BGA komponenti s velikim nizovima kuglica, procesorskih jedinica (CPU), grafičkih čipova (GPU) i CSP-ova s nizovima finog koraka zahtijeva posebne konfiguracije uređaja koje kombiniraju precizno upravljanje toplinom s visokom točnošću postavljanja i optikom visoke razlučivosti kako bi se osigurala prerada procesi s lemljenim spojevima bez šupljina i točnim poravnavanjem. Potražnja za većom funkcionalnošću i performansama u manjim tiskanim pločama nastavlja trend minijaturiziranih, sve složenijih uređaja s ekstremnom gustoćom pakiranja i sve većim brojem I/O.
Često se BGA rework koristi kao sinonim za SMD rework. Stoga, velik dio informacija u ovom dokumentu ne vrijedi samo za niz paketa, već i za SMD preradu općenito, prikazujući strategije prerade za takve komponente i odobrena Dinghua rješenja.
