Infracrveni zaslon osjetljiv na dodir SMD stanica za preradu
Rework Station je sustav koji služi za lemljenje i odlemljivanje dijelova jedinice na ploči. Dijelovi jedinice će normalno biti vrlo male površine na ploči, stoga će se ploča grijati samo na malom području. U tom slučaju, ploča se može iskriviti od topline, a susjedni dijelovi mogu se oštetiti od topline.
Opis

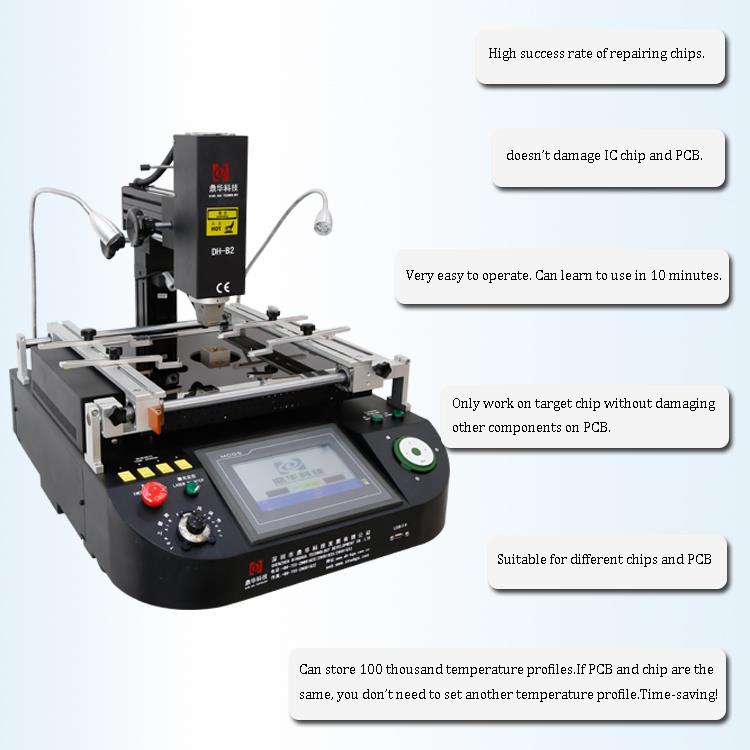

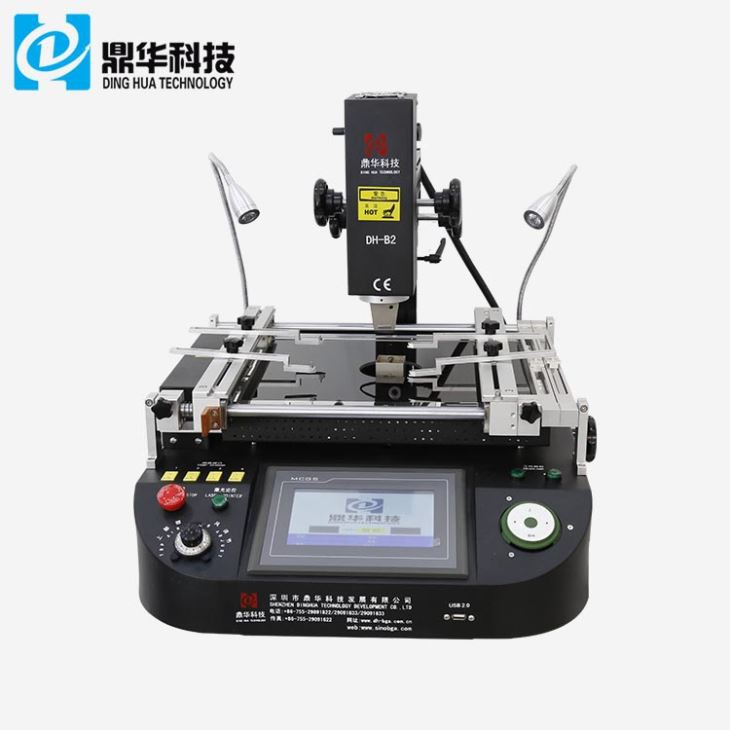

Infracrveni zaslon osjetljiv na dodir SMD stanica za preradu
1. Značajke proizvoda SMD stanice za preradu s infracrvenim dodirnim zaslonom
1. Protok zraka i temperatura mogu se podesiti u širokom rasponu kako bi se stvorio povjetarac visoke temperature.

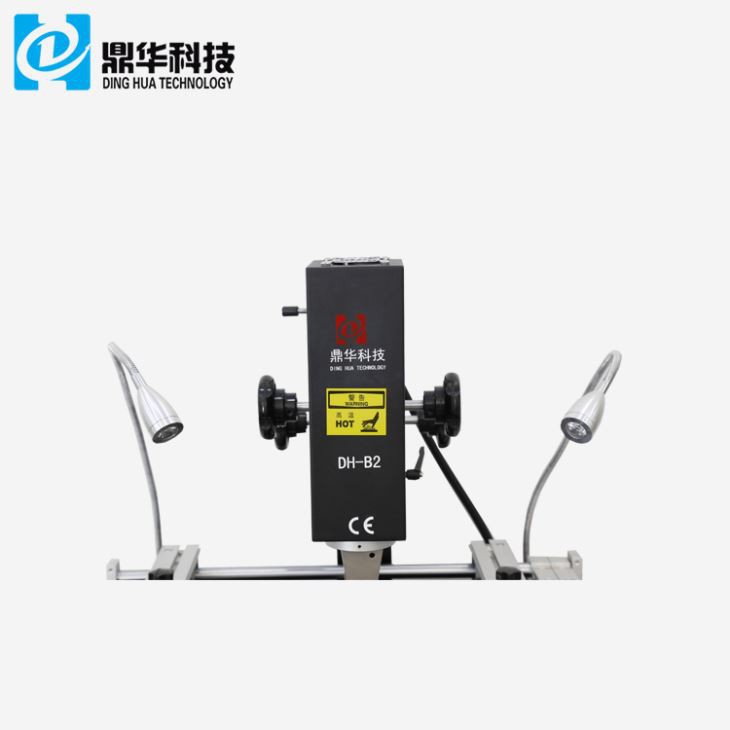

2. Pokretnom glavom za grijanje jednostavno je rukovati, glavom s vrućim zrakom i glavom za montažu ručno
kontrolirani PCB klizni stalak je mikropodesiv s x. I. Y-os.
3. Sučelje zaslona osjetljivog na dodir, plc kontrola, mogućnost prikaza krivulja temperature i dvije krivulje detekcije
u isto vrijeme.
4. Dva neovisna područja grijanja, temperatura i vrijeme su digitalno prikazani.
5. Nosači za potporni okvir za BGA lemljenje su mikropodesivi kako bi se spriječilo lokalno potonuće
u području lemljenja.
2.Specifikacija SMD stanice za preradu s infracrvenim dodirnim zaslonom
3.Detalji infracrvenog zaslona osjetljivog na dodir smd stanice za preradu

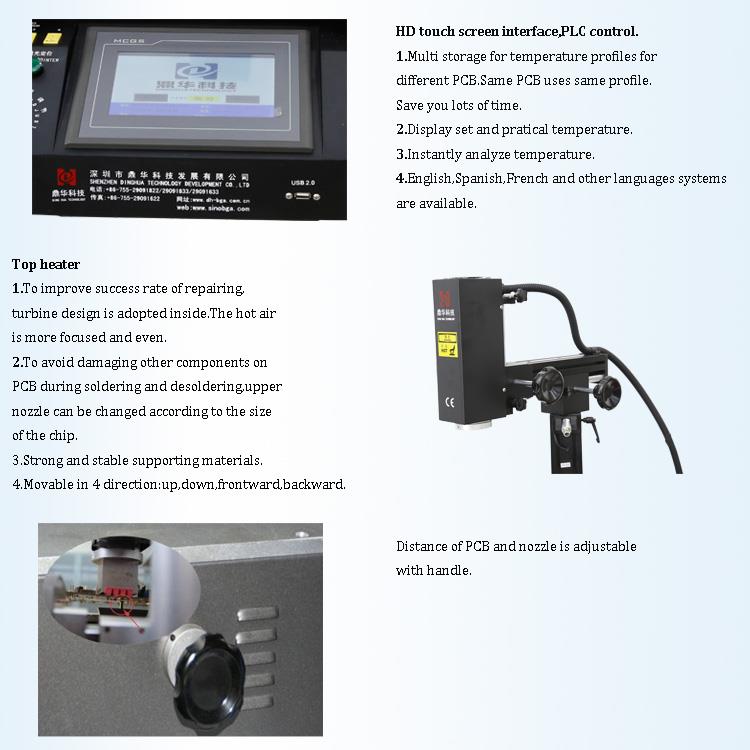

HD sučelje zaslona osjetljivog na dodir;

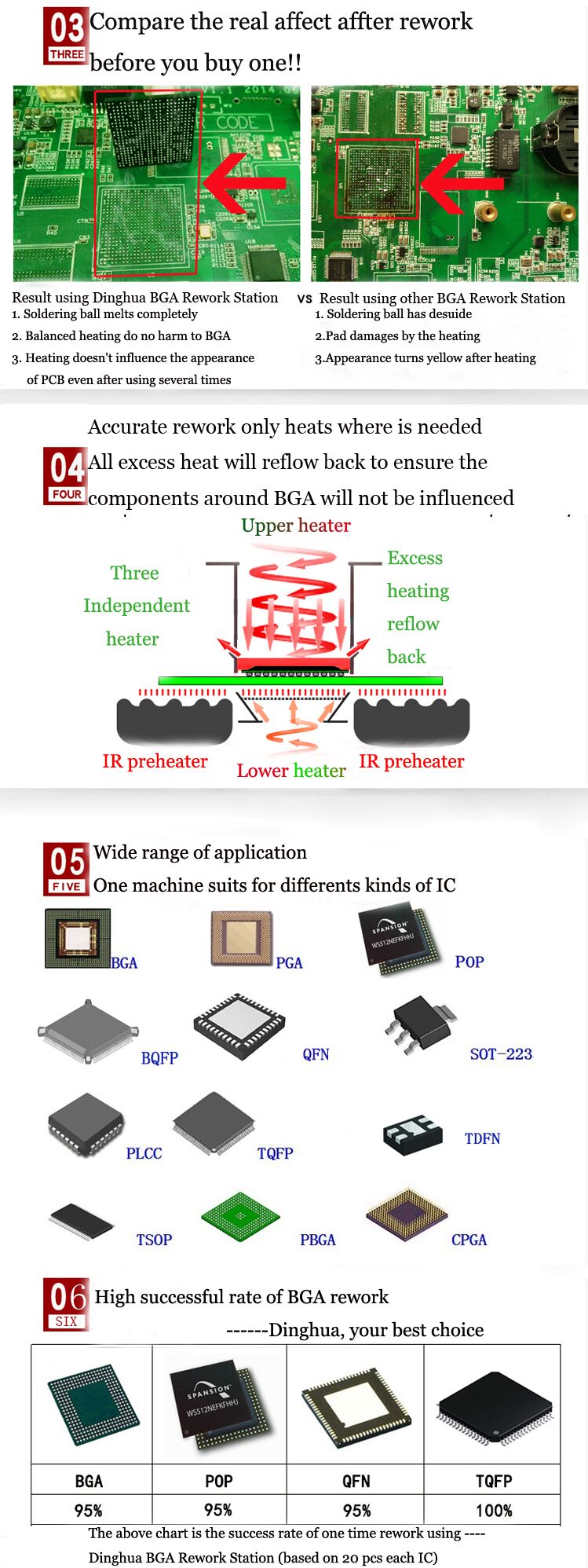

2.Tri neovisna grijača (vrući zrak i infracrveni);

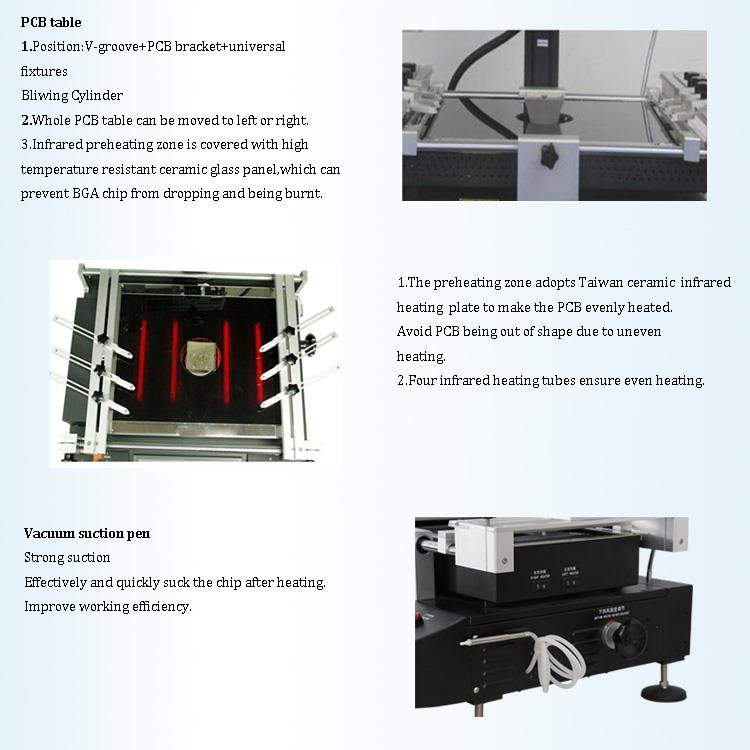

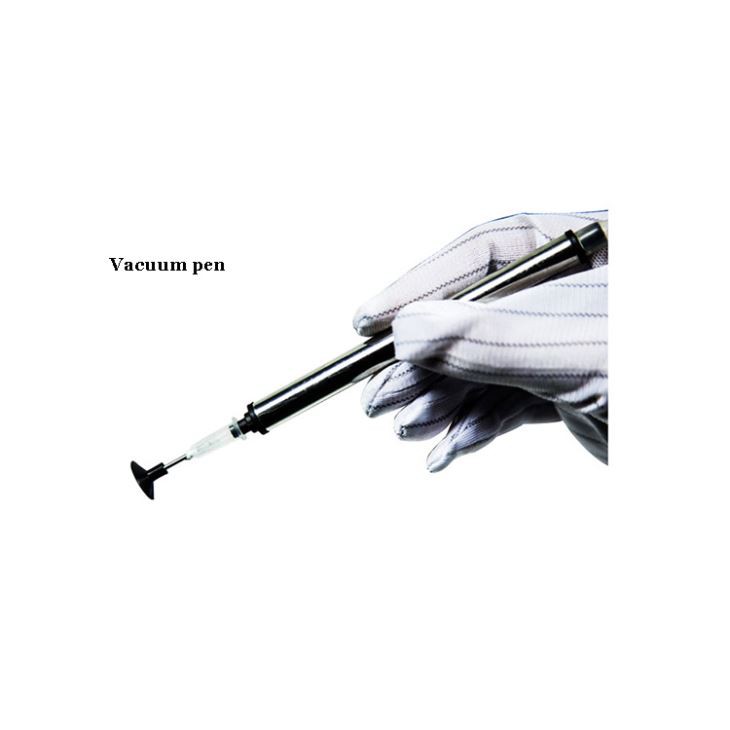

3. Vakuumska olovka;

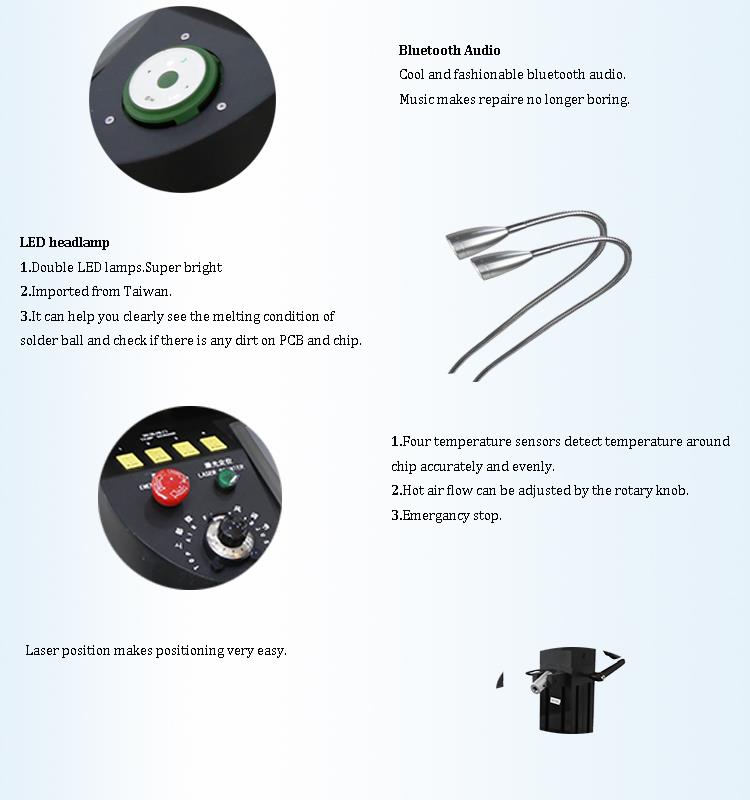

4.Led prednje svjetlo.
4. Zašto odabrati našu smd stanicu za preradu s infracrvenim dodirnim zaslonom?
5. Certifikat smd stanice za preradu infracrvenog zaslona osjetljivog na dodir
6. Pakiranje i otprema smd stanice za preradu s infracrvenim zaslonom osjetljivim na dodir
7. Kontaktirajte nas
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8. Povezano znanje
Mjera predostrožnosti prerade BGA
1.Definicija predgrijavanja: predgrijavanjem se cijeli sklop zagrijava ispod točke taljenja lema i lema
temperatura reflowa.
Prednosti predgrijavanja: aktiviranje topitelja, uklanjanje oksida i površinskih filmova metala koji se zavariva
i hlapljive tvari samog fluksa, pojačavaju učinak vlaženja, smanjuju temperaturnu razliku između
gornji i donji PCB, spriječiti oštećenje toplinom, ukloniti vlagu i spriječiti fenomen kokica,
smanjiti temperaturnu razliku.
Metoda predgrijavanja: Stavite PCB u inkubator na 8 do 20 sati na temperaturi od 80 do 100 stupnjeva
(ovisno o veličini PCB-a).
2. "Kokice": odnosi se na prisutnost vlage u integriranom krugu ili SMD uređaju tijekom zavarivanja
proces brzo zagrijava, tako da širenje vlage, fenomen mikropukotina.
3. Toplinska oštećenja uključuju: savijanje elektroda jastučića; raslojavanje podloge, bijele mrlje, mjehurići ili promjena boje.
Unutarnje savijanje supstrata i degradacija njegovih elemenata strujnog kruga uzrokovani su problemima "nevidljivosti",
zbog različitih koeficijenata rastezanja različitih materijala.
4. Tri metode za predgrijavanje PCB-a prilikom postavljanja ili prerade:
Pećnica: unutarnja vlaga BGA može se peći kako bi se spriječile kokice i drugi fenomeni
Grijaća ploča: Ova metoda nije usvojena jer zaostala toplina u grijaćoj ploči ometa brzinu hlađenja
lemljenog spoja, dovodi do taloženja olova, formiranja bazena olova i smanjuje čvrstoću lemljenog spoja.
Žlijeb za vrući zrak: Bez obzira na oblik i donju strukturu PCB sklopa, energija vrućeg vjetra može
izravno ući u sve kutove i pukotine PCB sklopa, tako da se PCB može ravnomjerno zagrijati, a grijanje
vrijeme se može skratiti.
