Stroj za preradu BGA infracrvenog zaslona osjetljivog na dodir

                                                                  Stroj za preradu BGA infracrvenog zaslona osjetljivog na dodir



1. Značajke proizvoda BGA stroja za preradu infracrvenog dodirnog zaslona

1. S tri neovisne kontrole temperaturne zone, točnije;

2. Prvi, drugi temperaturni grijač koji koristi dobar materijal, može točno regulirati protok vrućeg zraka i temperaturu,

povjetarac generiran visokom temperaturom, treća po infracrvenoj temperaturi ploča za zagrijavanje.

3.Prva temperaturna zona s 8 segmenata temperature gore (dolje)+8 segment stalne kontrole temperature, može

pohraniti 10 skupina temperaturne krivulje;

4. Prva zona i druga pokreću temperaturnu krivulju u isto vrijeme, treća zona počinje da radi s temperaturom

i dolje u isto vrijeme s prvom i drugom zonom;

5. Nakon uklanjanja i lemljenja, korištenjem ventilatora velikog volumena za hlađenje PCB ploče, spriječite deformaciju PCB ploče i osigurajte

učinak lemljenja;

3.Specifikacija BGA stroja za preradu infracrvenog zaslona osjetljivog na dodir

Vlast	4500W
Gornji grijač	Vrući zrak 800W
Donji grijač	Vrući zrak 1200W, infracrveno 2400W
Napajanje	AC220V+10%,50/60HZ
Dimenzija	D 535*Š650*V600 mm

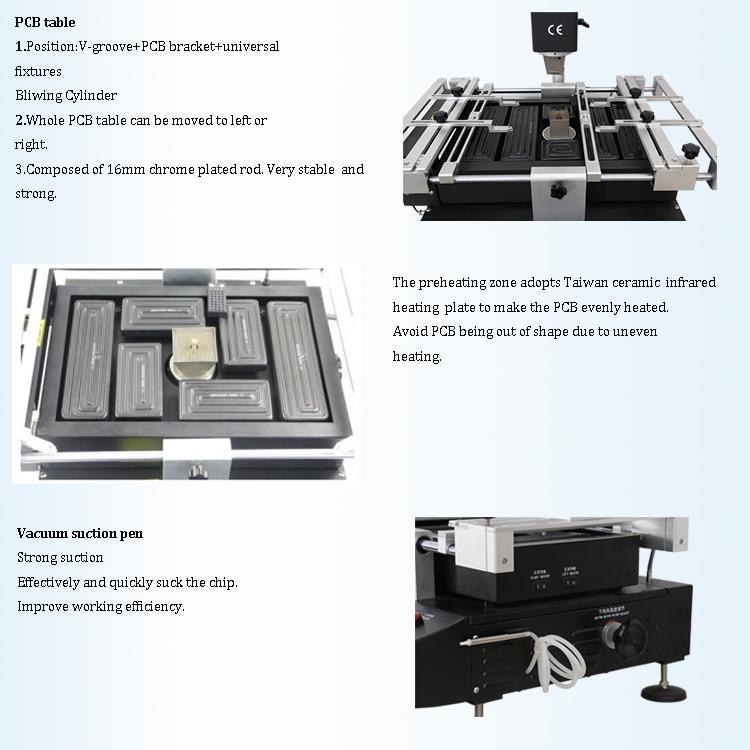

Pozicioniranje	PCB podrška s N-utorom i s vanjskim univerzalnim učvršćenjem
Kontrola temperature	Termopar tipa K, upravljanje zatvorenom petljom, neovisno grijanje
Točnost temperature	±2 stupnja
Veličina PCB-a	Maks. 355*335 mm, Min. 50*50 mm
Fino podešavanje radnog stola	±15 mm naprijed/natrag +15 mm desno/lijevo
BGA čip	80*80-2*2 mm
Minimalni razmak strugotine	0.15 mm

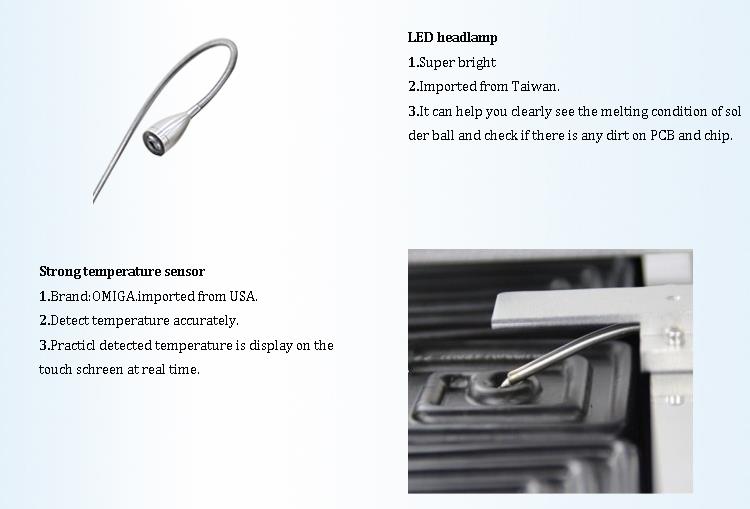

Senzor temperature	1 (izborno)
Neto težina	30 KG

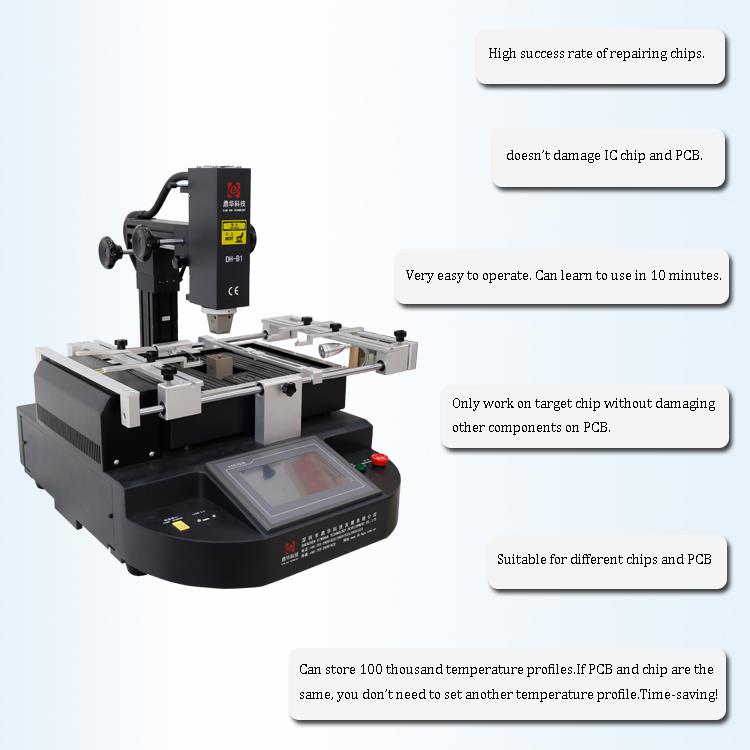

4. Pojedinosti BGA stroja za preradu infracrvenog zaslona osjetljivog na dodir

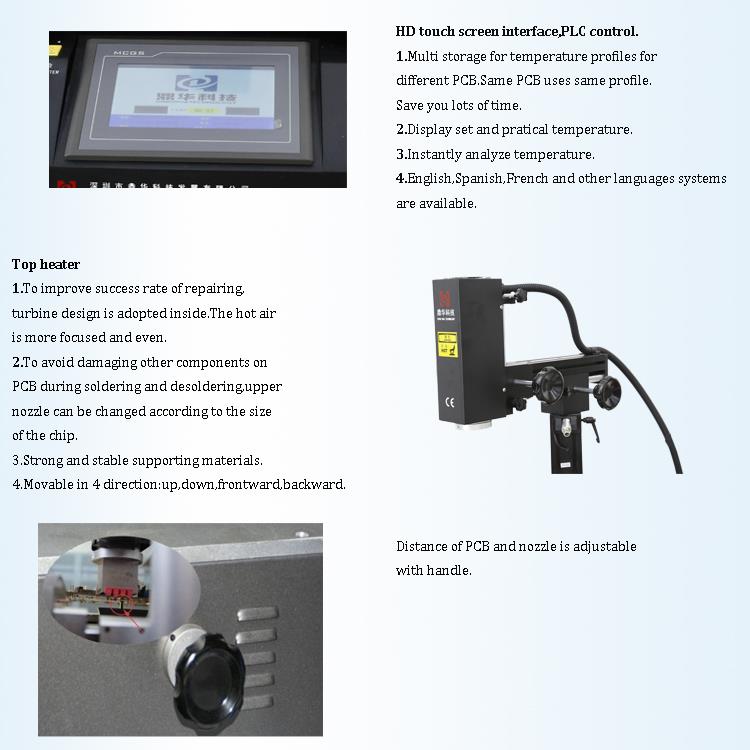

1. HD sučelje zaslona osjetljivog na dodir;

2.Tri nezavisna grijača (vrući zrak i infracrveni);

3. Vakuumska olovka;

4.Led prednje svjetlo.

5. Zašto odabrati naš BGA stroj za preradu infracrvenog zaslona osjetljivog na dodir?

6. Certifikat BGA stroja za preradu infracrvenog zaslona osjetljivog na dodir

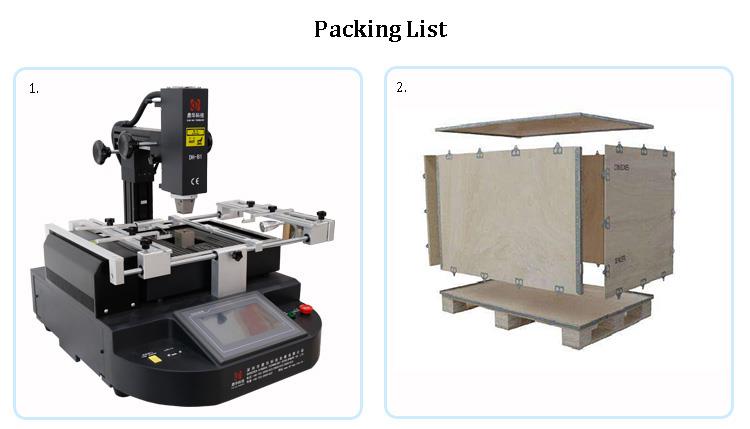

7. Pakiranje i otprema BGA stroja za preradu infracrvenog zaslona osjetljivog na dodir

8. Povezano znanje

Standardne metode BGA reballinga?

Prvi je "limena pasta" + "limena kugla,"

Drugi je "pasta za pomoć" + "limena kugla".

Što je "limena pasta" + "limena kugla"? Zapravo, ovo je najbolja i najstandardnija priznata metoda postavljanja kuglica. Ovako nasađene kuglice imajudobra zavarljivost i dobar sjaj. Proces lemljenja ne izgleda kao lopta koja trči, a lakše ga je kontrolirati i držati.

Specifična metodaPrvo upotrijebite pastu za lemljenje za ispis na BGA podlogu, a zatim na nju dodajte kuglicu za lemljenje određene veličine. U ovom trenutku, funkcija paste za lemljenje je lijepljenje lemakuglicu i povećati kontaktnu površinu kuglice za lemljenje kada se lem zagrije. Kuglica za lemljenje će se zagrijati brže i višesveobuhvatno. To će omogućiti bolje lemljenje kuglice za lemljenje na BGA pločicu nakon topljenja lema, čime se smanjuje mogućnost lemljenja.

Što je "lemna pasta" + "kositrena kugla"? Lako je razumjeti značenje ove rečenice kroz gornje objašnjenje. Jednostavno rečeno, ova metoda koristi pastu za lemljenjeumjesto paste za lemljenje. Međutim, karakteristike paste za lemljenje vrlo su različite od onih paste za lemljenje. Lemna pasta postaje tekuća kadatemperatura raste, a lako uzrokuje

ton lemi loptu trčati okolo; nadalje, pasta za lemljenje paste za lemljenje je loša, pa se kaže da je prva metodakuglastog sadnje je idealno.

Naravno, sve ove dvije metode moraju biti namjenski alati kao što je stalak za majice. Konkretni koraci metode "Smrdljiva pasta" + "Sferoidna kugla" su sljedeći:

1. Najprije pripremite alat za postavljanje kuglice. Sjedalo za postavljanje kuglice mora se očistiti i osušiti alkoholom kako bi se spriječilo glatko kotrljanje kuglice za lemljenje.

2. Postavite gotov žeton na držač kuglice.

3. Zalijepite pastu za lemljenje. Prirodno odmrznuto i ravnomjerno promiješano te ravnomjerno na oštrici;

4. Stavite pastu za lemljenje na bazu za pozicioniranje kako biste ispisali lempaste i pokušajte kontrolirati kut, snagu i brzinu povlačenja paste za struganje rukom. Uklonite kutiju s pastom za lemljenje.

5. Nakon što potvrdite da je pasta za lemljenje ravnomjerno otisnuta na svaku pločicu na BGA, postavite kuglicu za lemljenje na kuglicu, a zatim postavite

kuglicu za lemljenje, protresite držač kuglice i pustitelopta za lemljenje uvaljati se u mrežu. Provjerite ima li svaka mreža kuglicu za lemljenje, a zatim sakupite kuglice za lemljenje i uklonite ploču.

6. Svježe pripremljeni BGA izvadite iz podloge i pričekajte da se ispeče. (Bolje je koristiti reflow lemljenje. Koristite malu količinu vrućeg zraka. Pištolj je OK). Ovo je dovršenolopta. Postupak za metodu "pasta za lemljenje" + "sferoidna kugla" je sljedeći: korake "3" i "4" treba kombinirati u jedan korak: pomoću četke nanesite lemzalijepite umjesto ispisa šablone, ali izravno ravnomjerno nanesite četkom na BGA Na podlošku, ostali koraci su u osnovi isti kao i prva metoda.
