IR BGA zaslon osjetljiv na dodir Stroj za preradu

IR dodirni zaslon bga stroj za preradu Brzi pregled:

DH-A1L SMD STROJ ZA PRERADU je opremljen funkcijom laserskog pozicioniranja, može se brzo postaviti na BGA čip

i matične ploče. Ako tražite BGA stanicu za popravak mobilnih telefona, čestitamo! Našli ste

originalna tvornica. Dinghua, možda je najbolja robna marka BGA stanica za doradu u cijelom svijetu.



1. Specifikacija



Specifikacija
1	Vlast	4900W
2	Gornji grijač	Vrući zrak 800W
3	Donji grijač Grijač željeza	Vrući zrak 1200W, Infracrveno 2800W 90w
4	Napajanje	AC220V±10%50/60Hz
5	Dimenzija	640*730*580 mm
6	Pozicioniranje	V-utor, nosač PCB-a može se podesiti u bilo kojem smjeru s vanjskim univerzalnim učvršćenjem
7	Kontrola temperature	Termoelement tipa K, upravljanje zatvorenom petljom, neovisno grijanje
8	Temp točnost	±2 stupnja
9	Veličina PCB-a	Max 500*400 mm Min 22*22 mm
10	BGA čip	2*2-80*80 mm
11	Minimalni razmak strugotine	0.15 mm
12	Senzor vanjske temperature	1 (izborno)
13	Neto težina	45 kg



2. Primjena DH-A1L BGA stanice za preradu

Upotreba aplikacije za BGA Rework Stations

BGA stanice za preradu imaju nekoliko različitih primjena u svijetu popravka i izmjena PCB-a. Evo nekoliko

najčešće primjene.

Nadogradnje: Nadogradnje su jedan od najčešćih razloga za preradu. Tehničari će možda trebati zamijeniti dijelove ili ih dodati

nadograđeni dijelovi na PCB.

Neispravni dijelovi: PCB-ovi mogu imati različite neispravne dijelove koji mogu zahtijevati preradu. Na primjer, jastučići se mogu oštetiti tijekom

Uklanjanjem BGA, bilo koji broj dijelova mogao bi biti oštećen toplinom ili bi moglo doći do previše pražnjenja lemljenih spojeva.

Neispravna montaža: Tijekom postupka prerade može doći do niza pogrešaka. Na primjer, PCB možda nije ispravan

BGA orijentacija ili slabo razvijen toplinski profil za preradu BGA. Ako je to slučaj, PCB će se vjerojatno morati podvrgnuti

daljnje prerade radi rješavanja neispravnog sklopa.



3. Zašto biste trebali odabrati DH-A1L BGA stanicu za preradu?





4. Povezano znanje:

Kuglasti rešetkasti niz (BGA) vrsta je pakiranja za površinsku montažu (nosač čipa) koji se koristi za integrirane krugove. BGA

paketi se koriste za trajno montiranje uređaja kao što su mikroprocesori. BGA može pružiti više međusobnog povezivanja

igle nego što se mogu staviti na dual in-line ili flat paket. Umjesto toga može se koristiti cijela donja površina uređaja

samo perimetar. Izvodi su također u prosjeku kraći nego kod samo obodnog tipa, što dovodi do boljih performansi

pri velikim brzinama.



Lemljenje BGA uređaja zahtijeva preciznu kontrolu i obično se obavlja automatiziranim procesima. BGA uređaji nisu prikladni

za montažu utičnice.

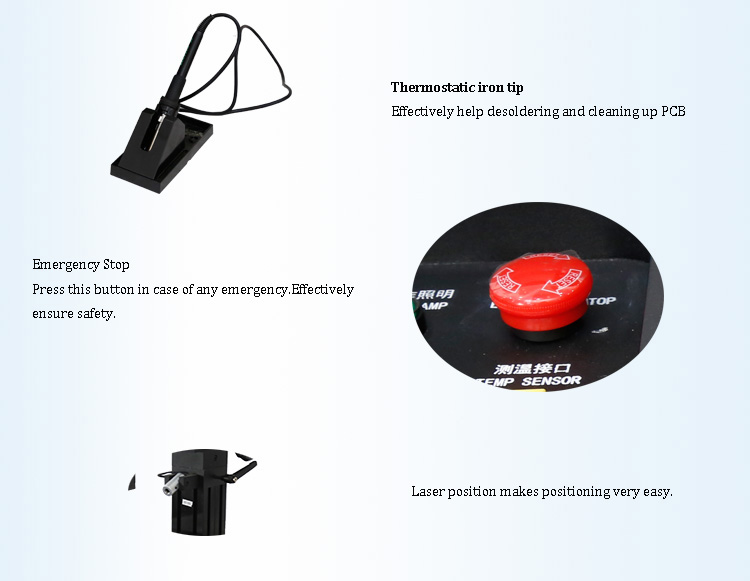

5. Detaljne slike DH-A1L BGA STANICE ZA PRERADU





6. Detalji pakiranja i isporuke DH-A1L BGA STANICE ZA PRERADU







Detalji isporuke DH-A1L BGA STANICE ZA PRERADU

Dostava:

1.Pošiljka će biti obavljena u roku od 5 radnih dana nakon primitka uplate.

2. Brza isporuka pošiljke DHL-om, FedEX-om, TNT-om, UPS-om i drugim načinima, uključujući morem ili zrakom.







8.Sličan predmet

bga stanica za preradu

mobilni stroj za popravak

mobilni telefon BGA chipset stanica za preradu

stanica za preradu čipseta tablet računala

stanica za preradu rutera

prijenosno računalo BGA sustav popravka čipseta

čipset pametnog telefona BGA sustav lemljenja za popravak

Stroj za lemljenje za popravak BGA

BGA chipset stroj za zavarivanje

BGA stanica za popravak

BGA stanica za odlemljivanje





9. Bilješke

Kao što svi do sada znamo, Playstation 3 (PS3) može patiti od zastrašujućeg Žutog svjetla smrti (YLOD), a Xbox 360 može imati problem

nazvan Crveni prsten smrti (RROD). To se događa zbog greške proizvođača prilikom izrade ploče i neuračunavanja velikih količina topline

generiran tijekom dugotrajnog igranja sa sustavom.

Zbog toplinskog opterećenja GPU-a (grafički čip koji kontrolira sve otmjene vizualne elemente u vašoj igri), lem koji tvori vezu između čipa i

ploča se na kraju slomi. S ovim prekidom, vaš će sustav izbaciti zastrašujuću pogrešku Blinking Light of Death. Reball Metoda popravka - Reball popravka je ista

postupak kao reflow, ali s još nekoliko uključenih koraka. Umjesto da se samo grije čip i pusti da se lem ispod otopi, čip se zagrijava do

mjesto gdje se može skinuti s ploče.

Sada kada se čip ukloni, ima oko 200+ sićušnih lemnih točaka koje je potrebno očistiti lemilom. Oh, i da ne spominjem da morate

očistite ploču jer također sadrži 200+ lemnih točaka preostalih od taloga. Nakon što je sve očišćeno, sada morate poravnati 200+ sićušnih kuglica za lemljenje na

čip s posebnim šablonom i montirati. Reći je lako, ali učiniti nije. Samo ovo je najdosadniji i najdugotrajniji dio reballa dok sipate masu

količine loptica na šablonu u nadi da će svaka od tih 200+ loptica ispravno sjediti na žetonu. Nakon što to učinite, morate ukloniti šablonu i tamo

uvijek će biti nekoliko lopti koje će biti izbačene s mjesta koje morate tražiti.

Nakon što je to učinjeno, sam čip mora se zagrijati do točke u kojoj se 200+ kuglice tope na čipu i tamo ostaju. Nakon toga čekate da se ohladi. Zatim, ti

vratite ga na ploču i ponovno zagrijte da se čip otopi na matičnoj ploči. A sada imate reballed sustav! Ponekad bi moglo biti vrlo frustrirajuće ako

čak je i jedna lopta bila pogrešno poravnata.
