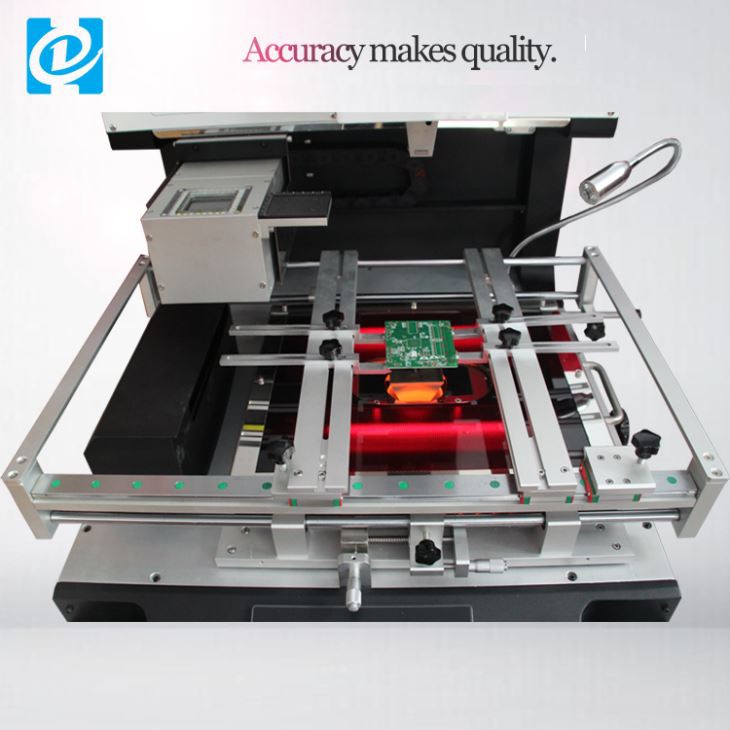

Automatski optički SMD stroj za preradu

Automatski optički SMD stroj za preradu

1. Brzi pregled:

Automatski optički SMD strojevi za preradu vrlo su učinkoviti i svestrani alati za bilo koju montažnu traku elektronike. Oni nude niz prednosti koje mogu poboljšati produktivnost, točnost i kontrolu kvalitete.

Prvo, ovi strojevi su sposobni popraviti i zamijeniti čak i najsloženije komponente za površinsku montažu s lakoćom i brzinom. Njihovi napredni optički sustavi osiguravaju precizno postavljanje i poravnavanje komponenti, jamčeći njihovu ispravnu ugradnju i pravilan rad.

Drugo, automatski optički SMD strojevi za preradu su jednostavni za korištenje i jednostavni za rukovanje. Uz intuitivni softver i kontrole, operateri ih mogu brzo naučiti koristiti, smanjujući vrijeme obuke i povećavajući ukupnu produktivnost.

Osim toga, ovi su strojevi vrlo pouzdani i dosljedni. Oni nude pouzdanu izvedbu i točnost, osiguravajući da svaki sklop bude dovršen prema istom visokom standardu svaki put, smanjujući rizik od nedostataka i pogrešaka.

Štoviše, automatski optički SMD strojevi za preradu dugoročno su isplativi. Zahtijevaju relativno malo održavanja i imaju dug radni vijek, što ih čini pametnom investicijom za proizvođače elektronike koji žele uštedjeti novac i poboljšati svoju dobit.

U zaključku, prednosti korištenja automatskog optičkog SMD stroja za preradu su jasne. Oni pružaju svestrano i učinkovito rješenje za popravak i zamjenu komponenti za površinsku montažu, poboljšavajući produktivnost, točnost i kontrolu kvalitete, dok su jednostavni za korištenje i isplativi tijekom vremena.



2. Specifikacija



Specifikacija
1	Ukupna snaga	6800W
2	Gornji grijač	1200W
3	Donji grijač	2. 1200W, 3. IR grijač 4200W
4	Vlast	AC220V±10％50Hz
5	Način rada	Dva načina rada: ručni i automatski.
6	HD ekran osjetljiv na dodir	inteligentni čovjek-stroj, postavka digitalnog sustava.
7	Optički CCD objektiv kamere	Naprijed/natrag, desno/lijevo rukom
8	Ulagač čipsa	automatski
9	Značajka	Vakuumska sisaljka može biti fleksibilna (1~3 cm), automatski otkriva središte čipa, opruga instalirana na radnoj platformi, a IR se može premjestiti na svjetlo ili desno itd.
10	Povećanje kamere	10x - 220x
11	Fino podešavanje radnog stola:	±15mm naprijed/nazad,±15mm desno/lijevo
12	BGA pozicioniranje	Laserska pozicija, brza i točna pozicija PCB i BGA
13	PCB pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y "Nosač od 5 točaka" + nosač tiskane ploče s V-utorom + univerzalna učvršćenja.
14	Kontrola temperature	K senzor, zatvorena petlja, PLC kontrola
15	Točnost postavljanja:	±0.01 mm
16	Temp točnost	±1 stupanj
17	Rasvjeta	Tajvansko LED radno svjetlo, podesivo pod bilo kojim kutom
18	Pohranjivanje temperaturnog profila	50 000 grupa
19	Veličina PCB-a	Max 530×490 mm Min 22×22 mm
20	BGA čip	2x2 - 80x80 mm
21	Minimalni razmak strugotine	0.15 mm
22	Vanjski temperaturni senzor	4 kom
23	Dimenzije stroja	780x740x890 mm
24	Neto težina	97 KG
25	Bruto težina	140 KG
26	Dimenzija pakiranja	118*86*121 mm

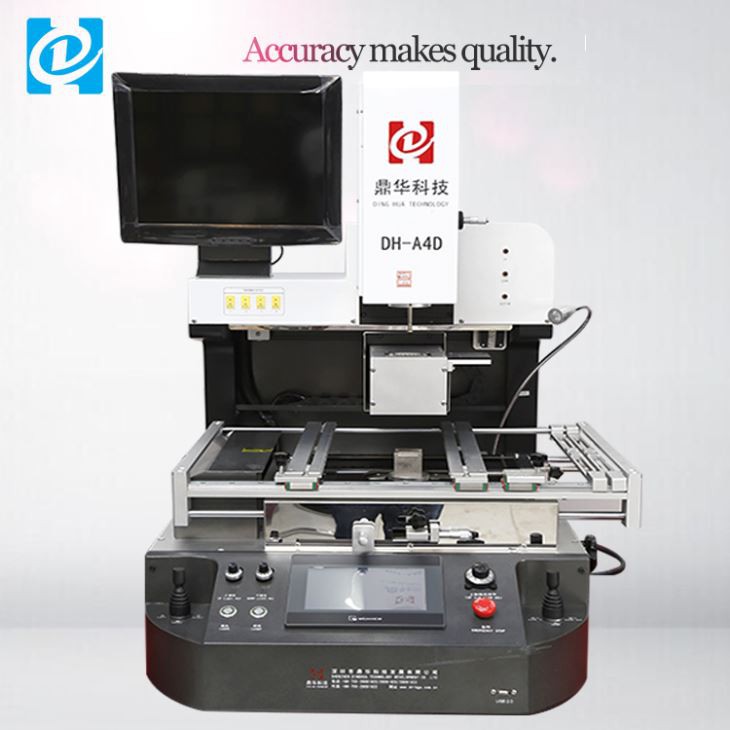

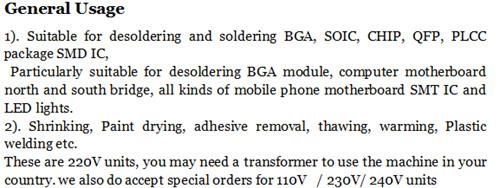

2. Značajke proizvoda i upotreba DH-A4D BGA stanice za preradu

1. Napredne značajke Dinghua DH-A4 BGA stanice za preradu
2. Ugrađeno industrijsko računalo, sučelje dodirnog zaslona visoke razlučivosti, PLC kontrola
3. Kontrola zatvorenog kruga tipa K
4. sustav za automatsko podešavanje temperature
5. PCB podrška s V-utorom
6. Fleksibilno i praktično uklonjivo učvršćenje
7. Različite veličine BGA mlaznica

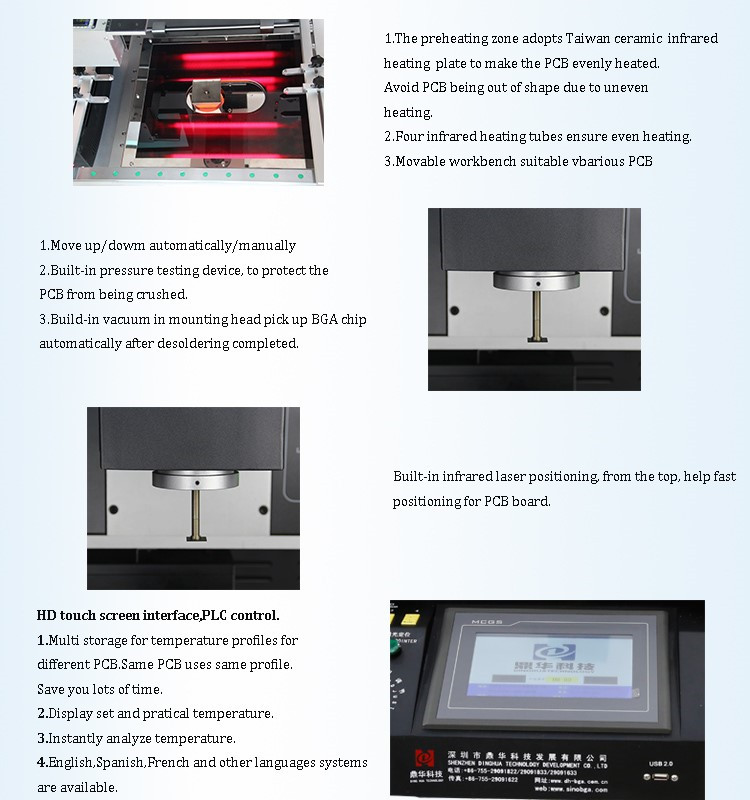

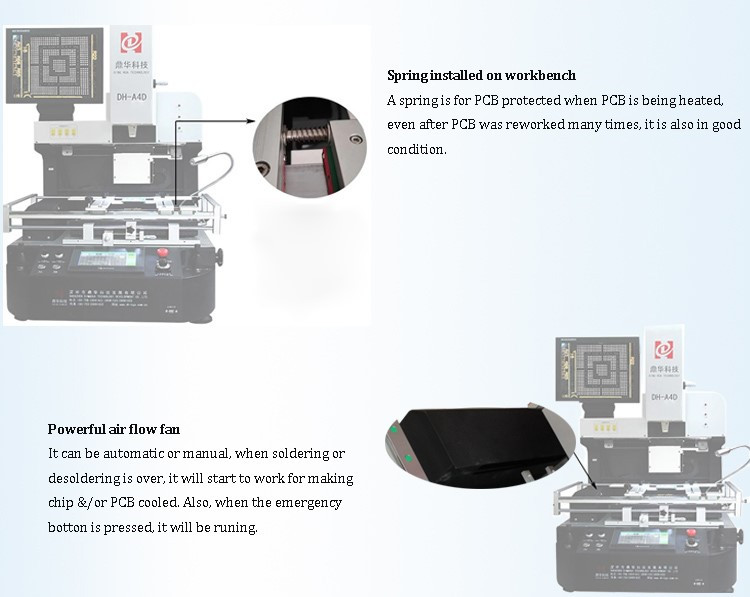

4. Detaljne slike A4 BGA STANICE ZA PRERADU

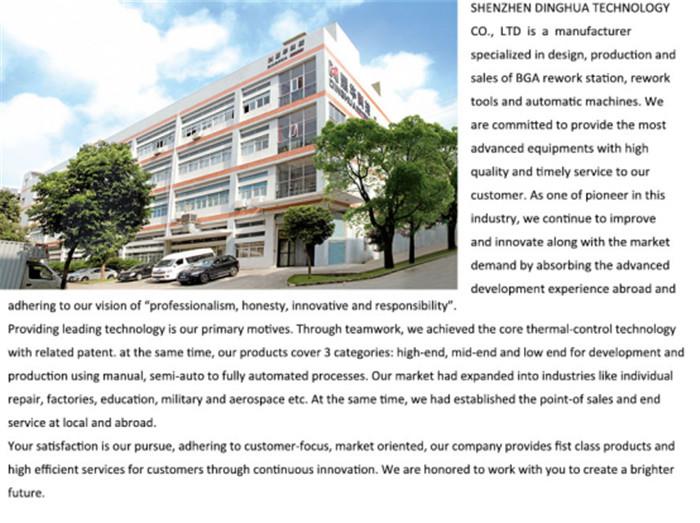

3. Profil tvrtke

O nama



4. Nekoliko slika naše tvornice i BGA stanice za preradu

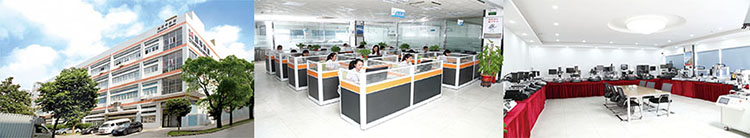

Uredi





Proizvodne linije

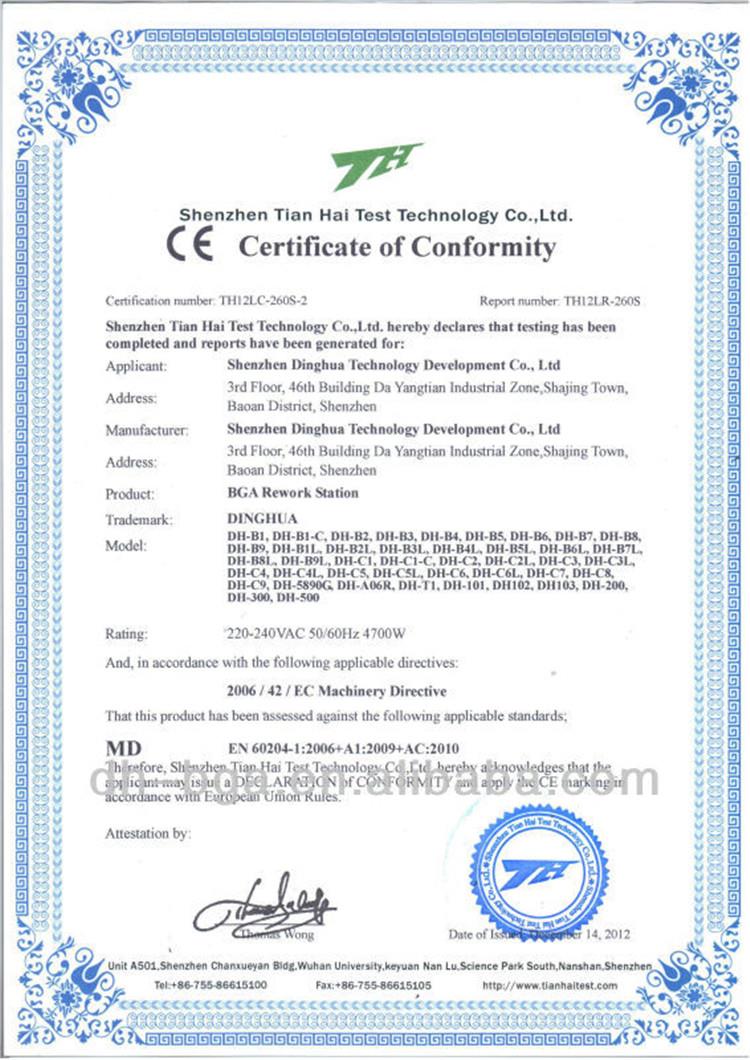

Patenti i CE certifikati kao u nastavku







5. Dio naših klijenata





6. Pakiranje i dostava i usluge DH-A4D BGA STANICE ZA PRERADU

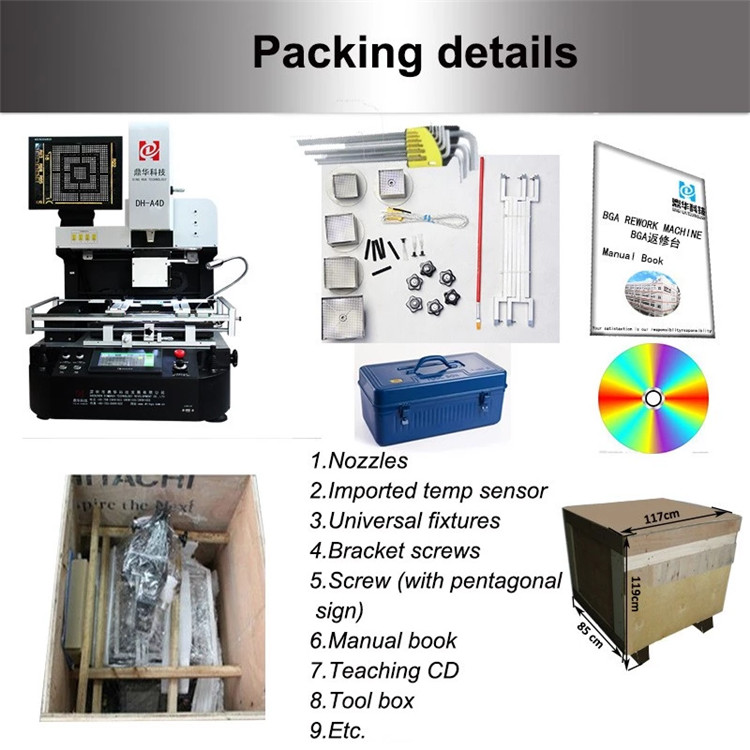

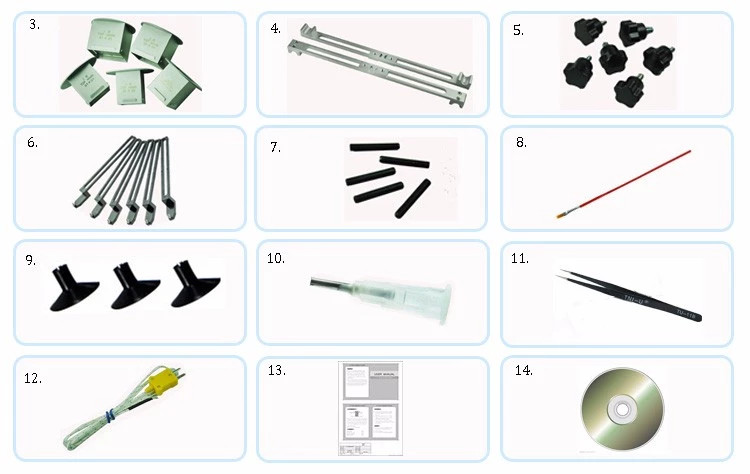

Popis pakiranja
1	Stroj	1 set
2	Sve spakirano	u drvenim kutijama
3	Gornja mlaznica:	3 kom (31*31mm,38*38mm,41*41mm)
4	Donja mlaznica:	2 kom (34*34 mm, 55*55 mm)
5	Greda:	2 kom
6	Gumb šljive:	6 kom
7	Unicerzalni uređaj:	6 kom
8	Potporni vijak:	5 kom
9	Olovka za kist:	1 kom
10	Vakuumska posuda:	3 kom
11	Vakuumska igla:	1 kom
12	pinceta:	1 kom
13	Žica senzora temperature:	1 kom
14	Knjiga stručnih uputa:	1 kom
15	Nastavni CD:	1 kom

Detalji pakiranja:

Kutija od šperploče (fumigirana),

veličina pakiranja: 85*119*117cm,

pribor: mlaznice, termopar,

unutarnji šesterokutni ključevi i podučavanje

CD itd.



detalji isporuke,

DHL-om, TNT-om, FEDEX-om, zračnim prijevozom, pomorskim prijevozom i kopnenim prijevozom itd. potrebno je 3~30 dana da stignete

odredište prema različitim načinima dostave.





7. FAQ

P. Koja je prednost vašeg proizvoda?

O:* Svi naši proizvodi imaju CE certifikat.

* Mi smo originalna tvornica, cijena je mnogo konkurentnija i veća vrijednost za novac.

* Profesionalni inženjeri i prodajni tim pružaju vam podršku



P: Koji je vaš paket? Je li sigurno tijekom transporta?

O: Sve naše BGA stanice za preradu pakirane su u čvrstu drvenu kutiju s pjenom, štapićima i trakom za fiksiranje unutra. Sigurno je

dovoljno tijekom transporta.



P: Kojim putem i za koliko dana će stroj stići? Koji je vaš paket?

O: Šaljemo DHL-om, Fed-exom, UPS-om itd. (Usluga od vrata do vrata), 4~7 dana do dolaska; zrakoplovom do najbliže zračne luke

(Usluga od vrata do zračne luke) 2~5 dana do dolaska; morem do vaše najbliže morske luke, 10~20~30~40 dana do dolaska.

(druga zemlja različito vrijeme)



P: Što se tiče jamstva, koliko dugo i kako izvršiti uslugu nakon prodaje?

O: 1 godina jamstva za rezervne dijelove i doživotna tehnička podrška. Imamo profesionalni tehnički tim, za sva pitanja,

dostupni su i videozapisi pomoćnika.
