Zaslon osjetljiv na dodir iPhone BGA reprodukcija

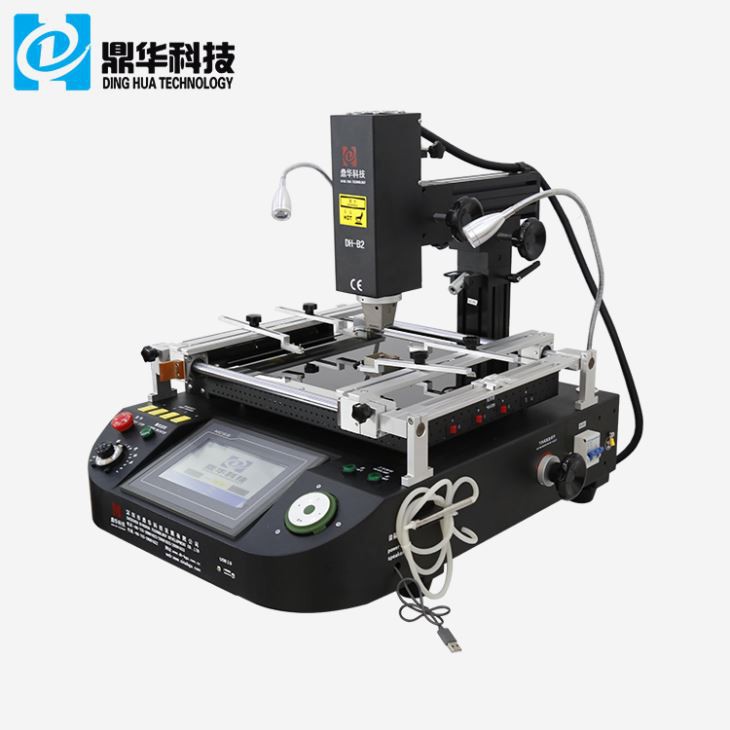

1. Opis proizvoda zaslona osjetljivog na dodir iPhone BGA reprodukcija DH-B2

DINGHUA DH-B2 BGA REWORK stanica sastoji se od 3- grijača (2xhot Air+IR Predgrijavanje), to je za popravak matične ploče IC/čip/

Čipset prijenosnog računala, mobilnog, računala, iPhonea, xboxa itd. .

S dvostrukim LED svjetlima bez sjene, promatranje BGA se jasno otapanje pri zagrijavanju .



2. Specifikacija proizvoda DH-B2

Tehnički podaci
Vlast	4800W
lop urednik	Vrući zrak 800W
Donji grijač	Vrući zrak 1200W, infracrveni 2700W
Napajanje	AC220V ± 10% 50/60Hz
Dimenzija	L800*W900*H750 mm
Pozicioniranje	V-Groove PB podrška i s vanjskim univerzalnim učvršćenjem
Kontrola temperature	K toe termoelement . Kontrola zatvorene petlje, neovisno grijanje
Temperaturna	± 2 stupnja
PCB veličina	Max 450*500 mm . min 20*20 mm
Radnoj ploči fino podešavanje	± 15 mm prema naprijed/natrag, ± 15 mm desno/lijevo
BGA čip	80*8-1*1mm
Minimalni razmak čipova	0,15 mm
Temo senzor	4 (neobavezno)
Neto vaganje!	36kg





3. značajke proizvoda

1. Visoka stopa uspjeha za popravke čipova .
2. Prilagođene mlaznice mogu se izraditi u bilo kojoj veličini ako je potrebno .
3. Opremljen vakuumskom cijevi za prikladno pokupiti BGA čip nakon otpuštanja .
4. S sučeljem USB 2 . 0 može se povezati s računalom ili mišem za uzimanje snimki zaslona temperaturne krivulje ili za ažuriranja sustava.
5. Postavke u stvarnom vremenu i stvarni prikaz profila temperature omogućuju analizu parametara i korekciju .
6. Sigurnosne značajke uključuju pregrijavanje i funkciju zaustavljanja u nuždi .

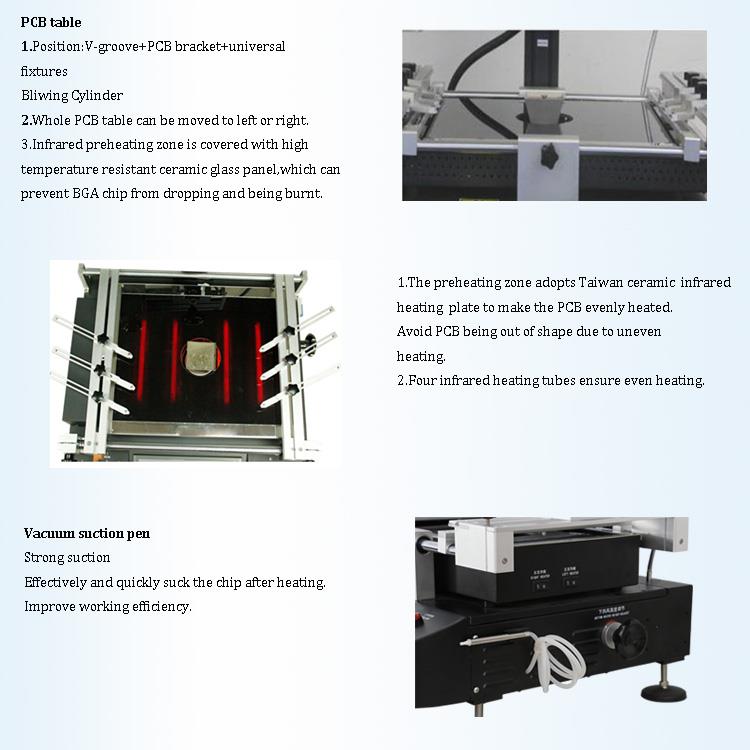

4. Pojedinosti o proizvodu za DH-B1



◆ Čitava PCB tablica može se pomaknuti lijevo ili desno .

◆ Infracrvena zona predgrijavanja prekrivena je keramičkom staklenom pločom otpornom na visokotemperaturu, što sprečava pad BGA čip ili spaljivanje .}

◆ Zona predgrijavanja koristi taiwan-izrađenu keramičku infracrvenu grijaću ploču kako bi se osiguralo čak i zagrijavanje PCB-a, izbjegavajući deformaciju uzrokovanu neravnomjernom raspodjelom topline .

5. Zašto odabrati zaslon dodira iPhone BGA reprodukciju DH-B2

① Precizna PID inteligentna kontrola temperature - najvažniji čimbenik u osiguravanju kvalitete temperaturne krivulje BGA prerade .

② Točna prerada zagrijava samo potrebno područje čipa . Svaka viška toplina preusmjerava se kako bi se spriječilo oštećenje okolnih komponenti .

③ Grijanje ne utječe na izgled PCB -a, čak ni nakon višestrukih upotreba .

④ Širok raspon aplikacija - jedan je stroj pogodan za različite vrste IC -a .

⑤ Visoka stopa uspjeha za BGA preradu .

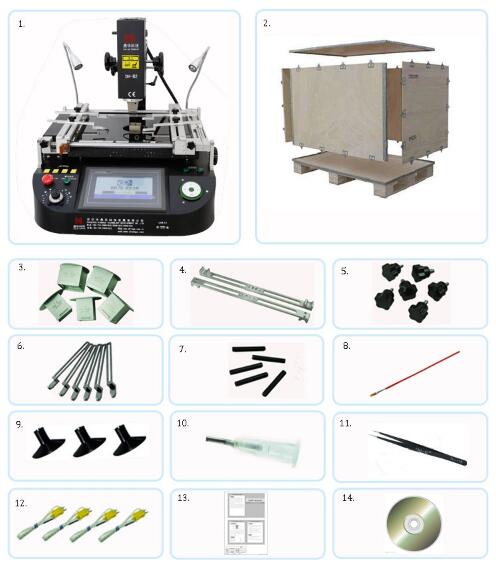

6. pakiranje

Pojedinosti o pakiranju: Standardni okvir od šperploče .

Fleksibilne metode isporuke: TNT, UPS, DHL, EMS, FedEx, more itd. .

7. Sigurnosne mjere opreza za BGA preradbu

1. Ne koristite ventilatore ili druge uređaje za puhanje izravno na stanicu za preradu tijekom rada, jer to može uzrokovati neujednačeno grijanje površine ploče i sagorijevati obrađivač .
2. Kad je stanica uključena, ne dopustite da bilo koji predmeti dođu u izravan kontakt s visokom temperaturom grijanja, jer to može uzrokovati vatru ili eksploziju ., PCB uvijek treba staviti na određene police za podršku .
3. Ne tresete stanicu za preradu; Lagano se rukovati .
4. Ne dirajte visokotemperaturna područja, jer to može uzrokovati opekline .
5. Kad je stanica uključena, ne koristite zapaljive sprejeve, tekućine ili plinove u blizini .
6. Ne pokušavajte izmijeniti stanicu za preradu, jer to može uzrokovati požar ili električni udar .
7. Električni okvir sadrži komponente visokog napona . Ne pokušavate ga rastaviti .
8. Ako metalni predmeti ili tekućine padnu u stanicu tijekom rada, odmah isključite napajanje i isključite kabel za napajanje . pričekajte da se stroj potpuno ohladi prije uklanjanja bilo kojeg krhotina . preostala prljavština može uzrokovati mirise kad se stroj ponovno pokrene .
9. U slučaju nenormalnog grijanja ili dima, odmah isključite tehničku podršku za napajanje i kontakt .Odvojite bilo kakvo ožičenje između električnih okvira i dijelova stroja, držeći utikač izravno neuspjeh da to učini može rezultirati lošim kontaktom ili neispravnošću .
10. Ne pritiskajte ili trčite preko električne opreme, kabela za napajanje ili komunikacijskih kabela s reprodukcijom, jer to može uzrokovati kvarove, požar ili električni udar .
11. Prije upotrebe stanice za preradu, pažljivo pročitajte ovaj priručnik .
