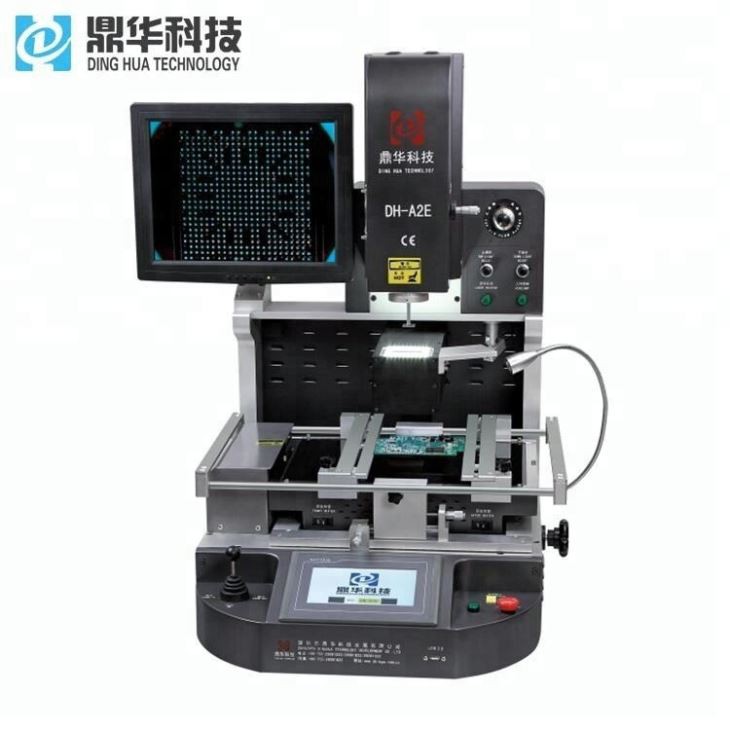

CCD kamera Optički BGA stroj za lemljenje

1.Predstavljanje proizvoda

Automatizirana Z os s 2 stupnja programabilne brzine

Precizni držač ploče s bazom za vakuumsko zaključavanje, XY mikrometrima, donjom potporom

Hlađenje komprimiranim zrakom zaobilazeći grijač daje čvrste, kvalitetne spojeve

Četiri ulaza za termoelemente

Knjižnica unaprijed definiranih profila

Programski kontrolirano slijed procesa sa sigurnosnim blokadama

Konfiguracija uključi i radi

Minimalna uključenost operatera

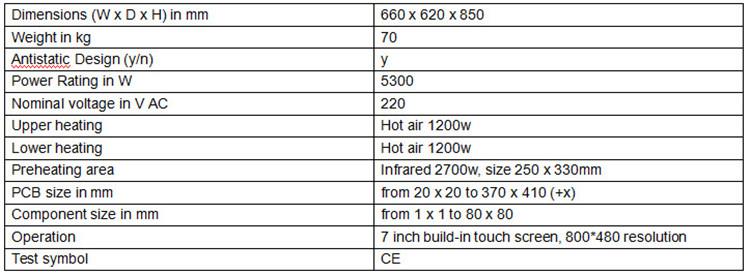

2.Specifikacije proizvoda

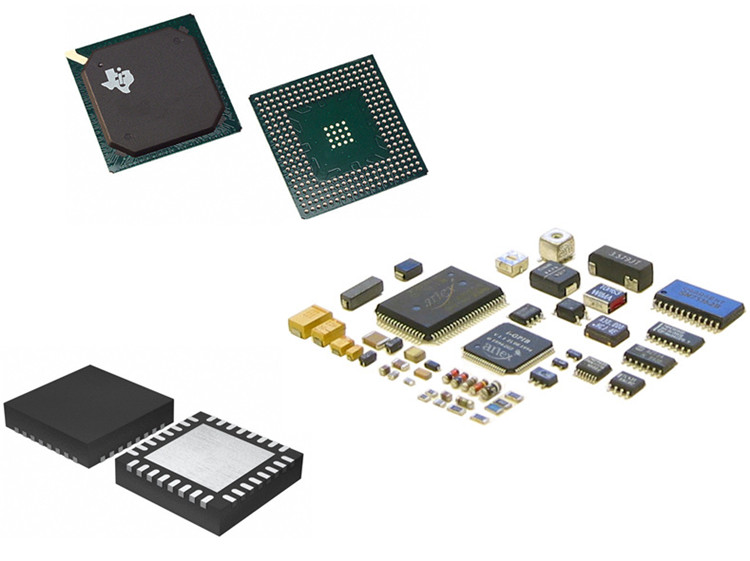

3.Primjene proizvoda

Okrenite čip na podlogu/PCB putem procesa spajanja lemljenjem

Flip Chip/Die na supstrat putem spajanja termo kompresijom

Flip Chip / die dodatak pomoću neprovodljive paste

Matrica za podlogu preko udarnih bakrenih stupova

Vodljivi nastavak za matricu od epoksida

BGA/LGA/CCGA/QFN itd.. prerada komponenti.

4.Detalji o proizvodu

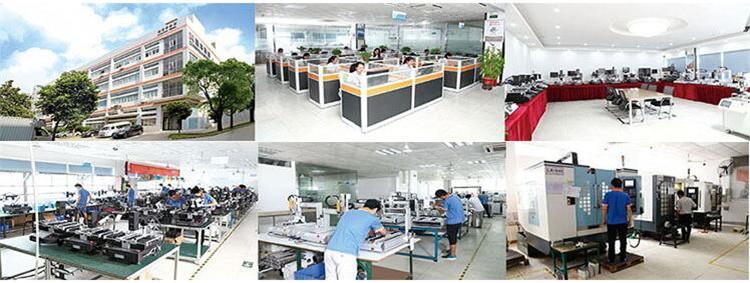

5.Kvalifikacije proizvoda

6. Naše usluge

Vrijeme isporuke uzorka je 5 dana.

Vrijeme dostave velike narudžbe je 7- 15 dana.

Nudimo besplatnu obuku i 1 godinu jamstva, doživotnu tehničku podršku.

Najkonkurentnija cijena, potpuno novi stroj isporučen iz tvornice Dinghua.

Nema međunaplata, imate posla s tvornicom.

7.Pitanja

●Kako vaš BGA stroj za preradu jamči precizno poravnanje kuglice za lemljenje na čipovima i spoju za lemljenje

na PCB?

A: Sustav optičkog vida u boji, s ručnim pomicanjem x-, Y-osi, s podijeljenim svjetlom u dvije boje, zumiranjem in/out i finim-

funkcija podešavanja, uključujući uređaj za rješavanje razlike u boji. Zaslon jasno prikazuje stanje poravnanja

lemne kuglice na čipovima i lemnog spoja na PCB-u.

●Koji je princip vrućeg zraka i infracrvenog grijanja vašeg BGA stroja za preradu?

O: Postoje tri neovisna grijača. Gornji vrući zrak + donji vrući zrak + infracrvena platforma za predgrijanje. Vrući zrak

ima prednost brzog zagrijavanja i hlađenja. Temperaturu je vrlo lako kontrolirati Dno infracrvenog

kako bi se spriječila deformacija PCB-a (opći razlozi deformacije: velika temperaturna razlika između lokacija

PCB i ciljani BGA čip.) Ovaj način rada stroja relativno je lako kontrolirati, a temperaturu je lako kontrolirati.
