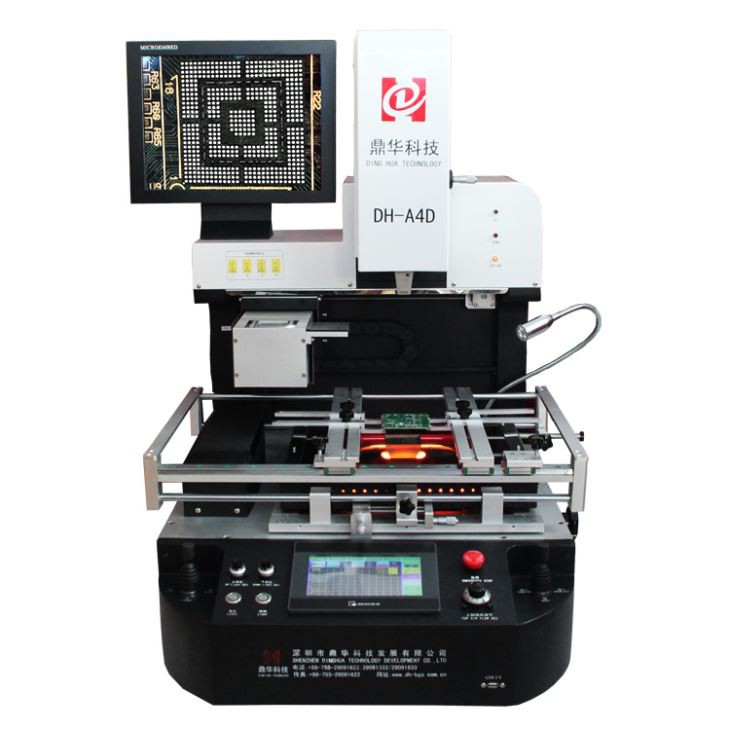

Optička VGA kartica BGA Rework Station

Optička VGA kartica BGA Rework Station

1. Primjena optičke VGA kartice BGA Rework Station

Matična ploča računala, pametnog telefona, prijenosnog računala, MacBook logičke ploče, digitalne kamere, klima uređaja, televizije i druge elektroničke opreme iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.

Pogodan za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2.Product Značajke optičke VGA kartice BGA Rework Station

• Automatsko odlepljivanje, montaža i lemljenje.

• Precizan sustav optičkog poravnanja

Sa 15 inča i 1980 P, čak i nakon što su male točkice za lemljenje potpuno promatrane, zumirajte 10x ~ 220x.

• Računalo koje je mozak stroja, koje je za PLC i PID kontrolirano.

• Ugrađeni vakuum u glavi za montažu automatski preuzima BGA čip nakon završetka desolderinga.

• Područje IR grijanja, cijevi za grijanje od ugljičnih vlakana, tamno svjetlo se lako apsorbira pomoću PCB-a, a IC područje grijanja može se pomaknuti za pravi položaj.

3.Specifikacija optičke VGA kartice BGA Rework Station

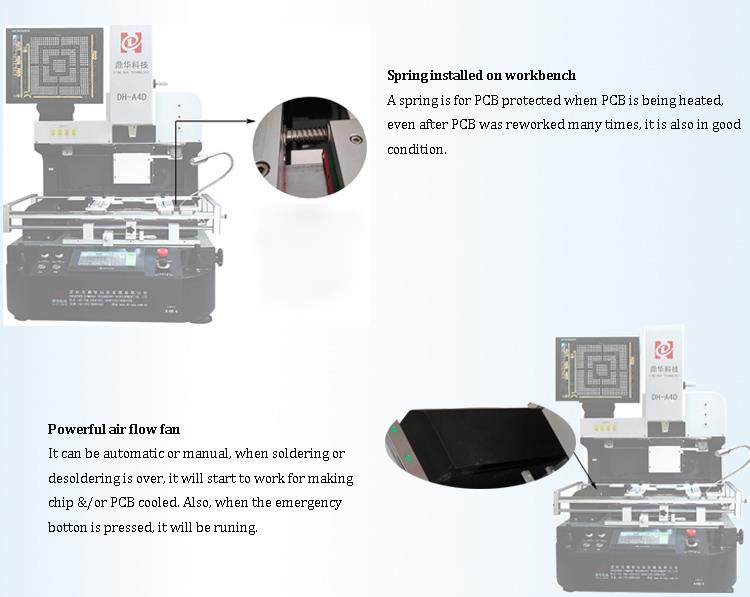

4.Detalji optičke VGA kartice BGA Rework Station

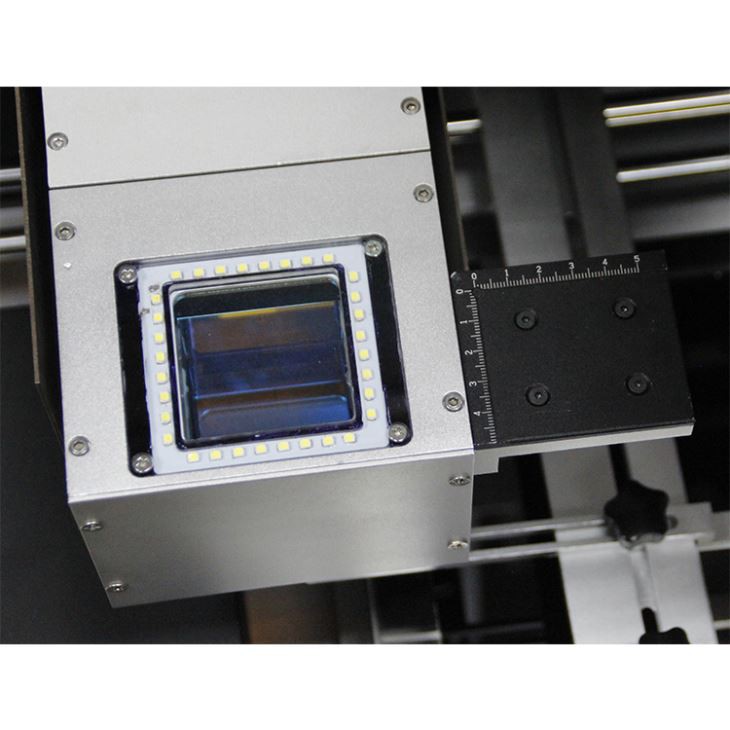

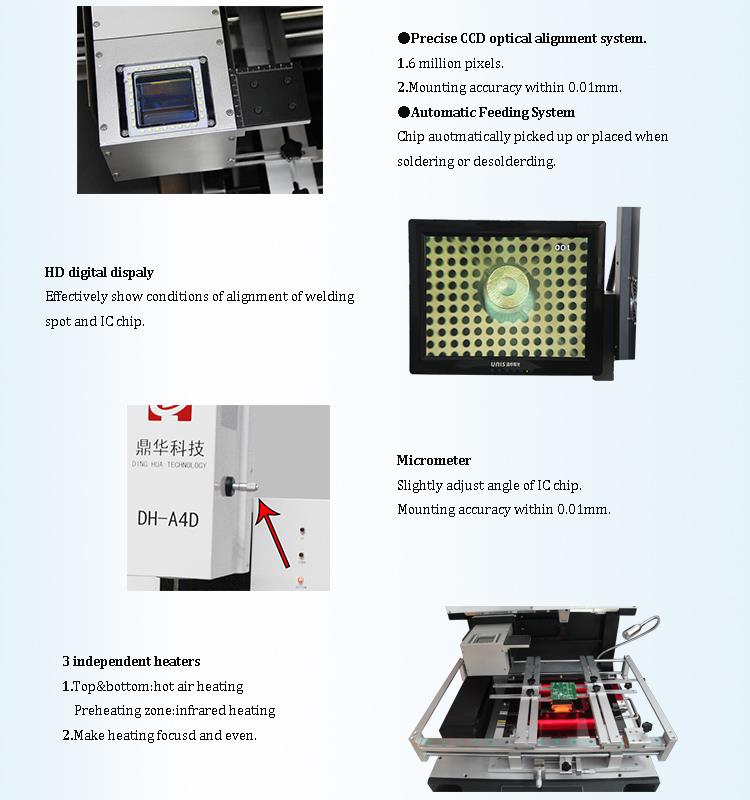

1.A CCD kamera (precizan sustav optičkog poravnanja);

2.HD digitalni zaslon;

3. Mikrometar (podesite kut čipa);

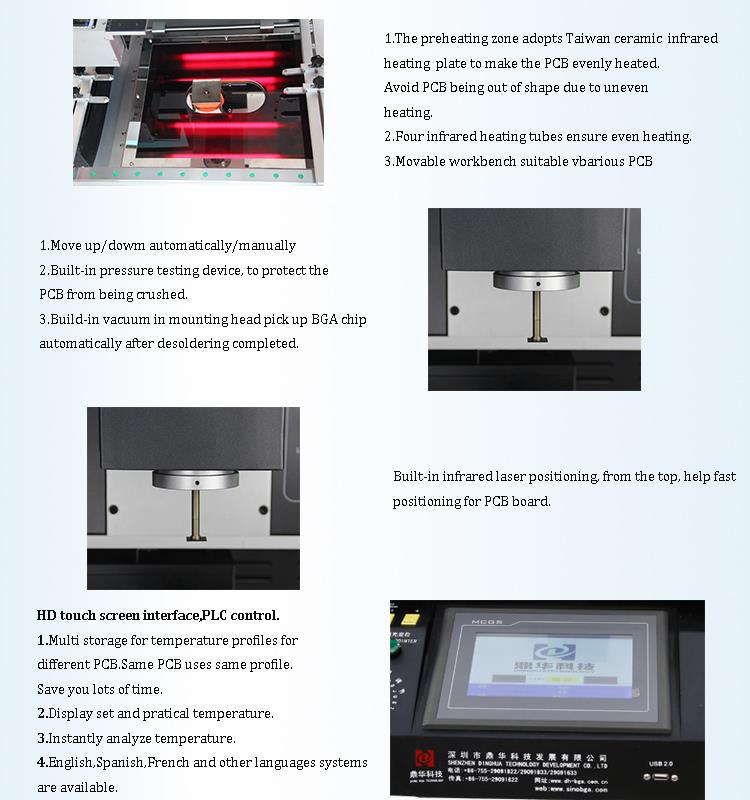

4.3 neovisni grijači (vrući zrak i infracrveni);

5. Lasersko pozicioniranje;

6. HD zaslon osjetljiv na dodir sučelje, PLC kontrole;

7. LED svjetlo.

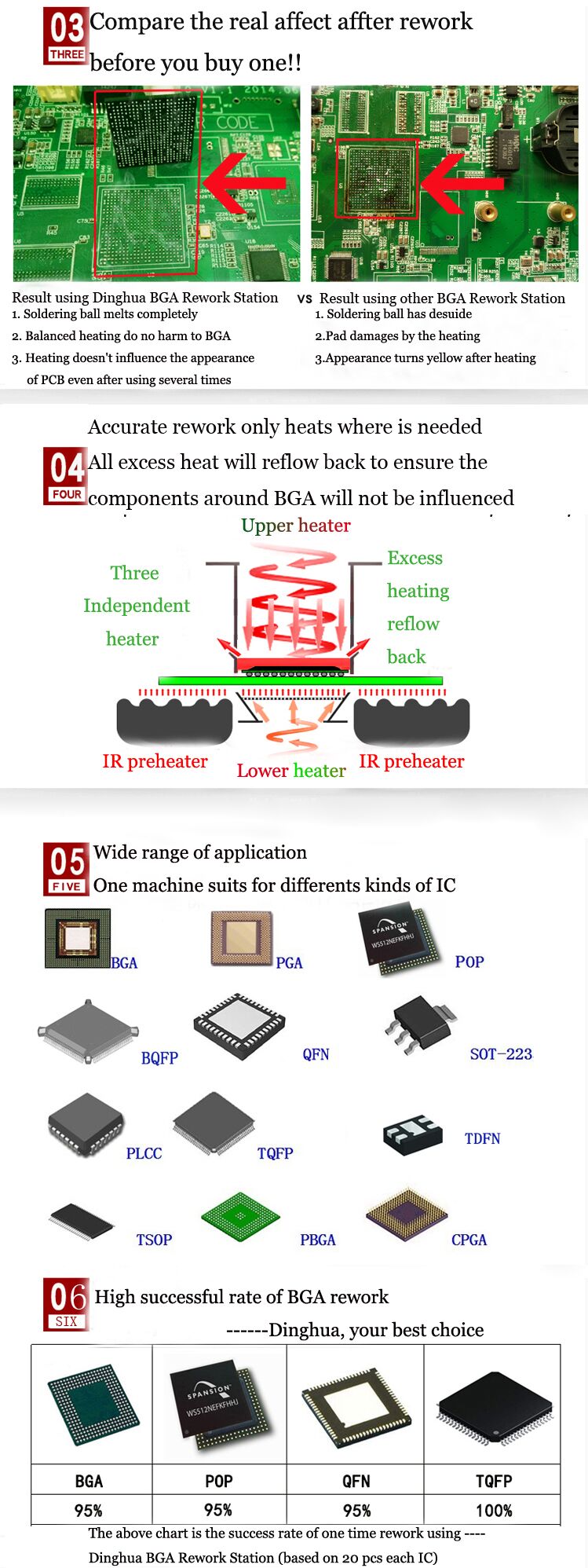

5. Zašto odabrati našu optičku VGA karticu BGA Rework Station?

6.Sertifikat za optičku VGA karticu BGA Rework Station

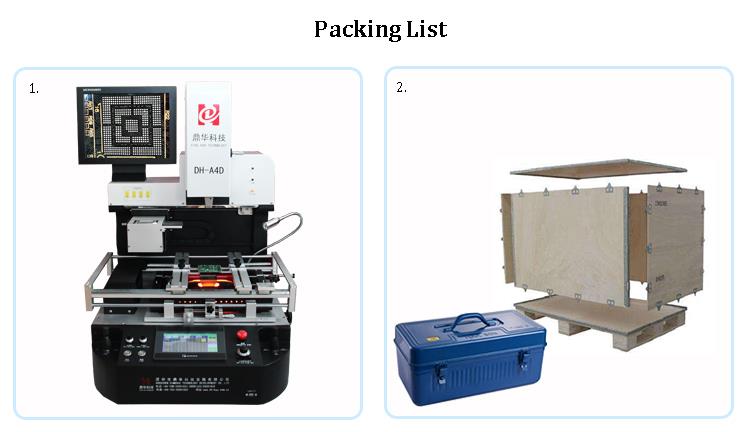

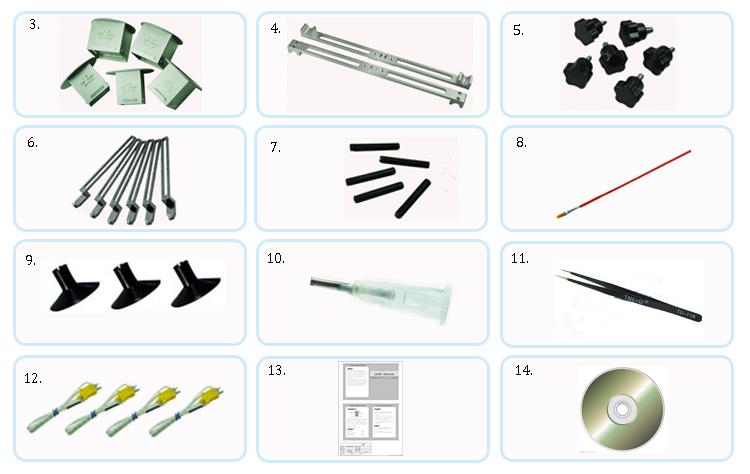

7.Pakiranje i isporuka optičke VGA kartice BGA Rework Station

8. FAQ o optičkoj VGA kartici BGA Rework Station

Kako izmjeriti signal ispod BGA paketa?

Za mjerenje signala ispod BGA, postoje otprilike dva scenarija: Scenarij A: Mjerenje valnog oblika pri niskim brzinama IO rada čipa; Scenarij B: Mjerenje kvalitete signala pri IO velike brzine. Scenarij Scenarij: Izmjerite IO male brzine. Možete ostaviti ispitnu točku u fazi sheme i postaviti je na dobar mjerni položaj. Ako nemate testnu točku, možete samo letjeti. Ovdje su dva slučaja: Prvo, ako je igla koja se testira blizu ruba čipa, možete letjeti izravno s podloge. Flying line metoda: 1, prvi uzeti čip off, promatrati situaciju loptu, ako ne postoji kontinuirana kositra i oblik je bolji, ovaj čip može se vratiti na mjesto. Naravno, ako ga ne odaberete, možete ga samo baciti i promijeniti. 2. Emajlirana žica se spali s vrlo malim vrhom, a lemilica se koristi na PCB podlozi. Poravnajte liniju kako biste bili sigurni da nije zategnuta, inače će se odbiti kada zračni pištolj eksplodira. 3, povratak na mjesto. Puhanje zračnog pištolja. Pogledajte moj drugi odgovor "ručno lemljenje BGA". Drugo, ako je pin koji se testira daleko od ruba, kao što je treći red, uspjeh je prilično nizak. Preporučuje se da uklonite čip i da sve igle postavite na podlogu. Koji test mjeriti. Shema B scenarija: Za IO velike brzine, kao što su USB, MIPI, DDR, itd., Ostavljanje testnih točaka i linija za letenje nije poželjno, tako da se može mjeriti samo signal, a kvaliteta signala ne može se točno izmjeriti. Osim toga, sama ispitna točka zauzima vrijedno područje ožičenja i dovodi do lošeg utjecaja na impedanciju završetka. Čip se može ukloniti i S-parametri se mjere izravno na podlozi koja se testira.
