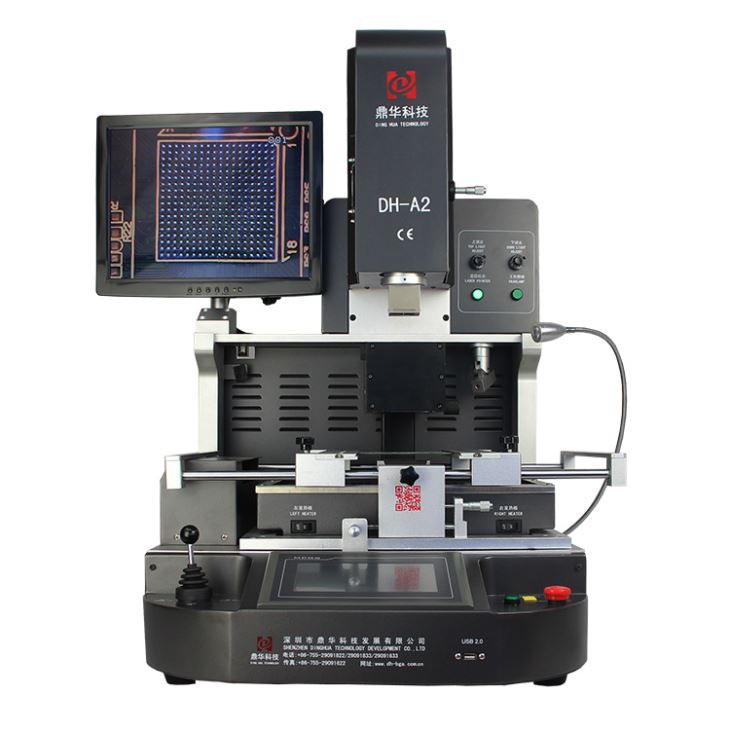

Optical North Bridge BGA Rework Station

Optical North Bridge BGA Rework Station



1. Primjena BGA stanice za preradu optičkog sjevernog mosta

Prikladno za PCB različitih elektroničkih proizvoda.

Matična ploča računala, pametnog telefona (Iphone, Huawei, Samsung), laptopa, MacBook logičke ploče, digitalne kamere, klima uređaja, TV-a i druge elektroničke opreme iz medicinske industrije, industrije komunikacija, automobilske industrije itd.

Prikladno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.



2. Značajke proizvoda Optical North Bridge BGA Rework Station





• Automatsko odlemljivanje, montaža i lemljenje.

• Visoka stopa uspješnosti popravka čipa i PCB-a.

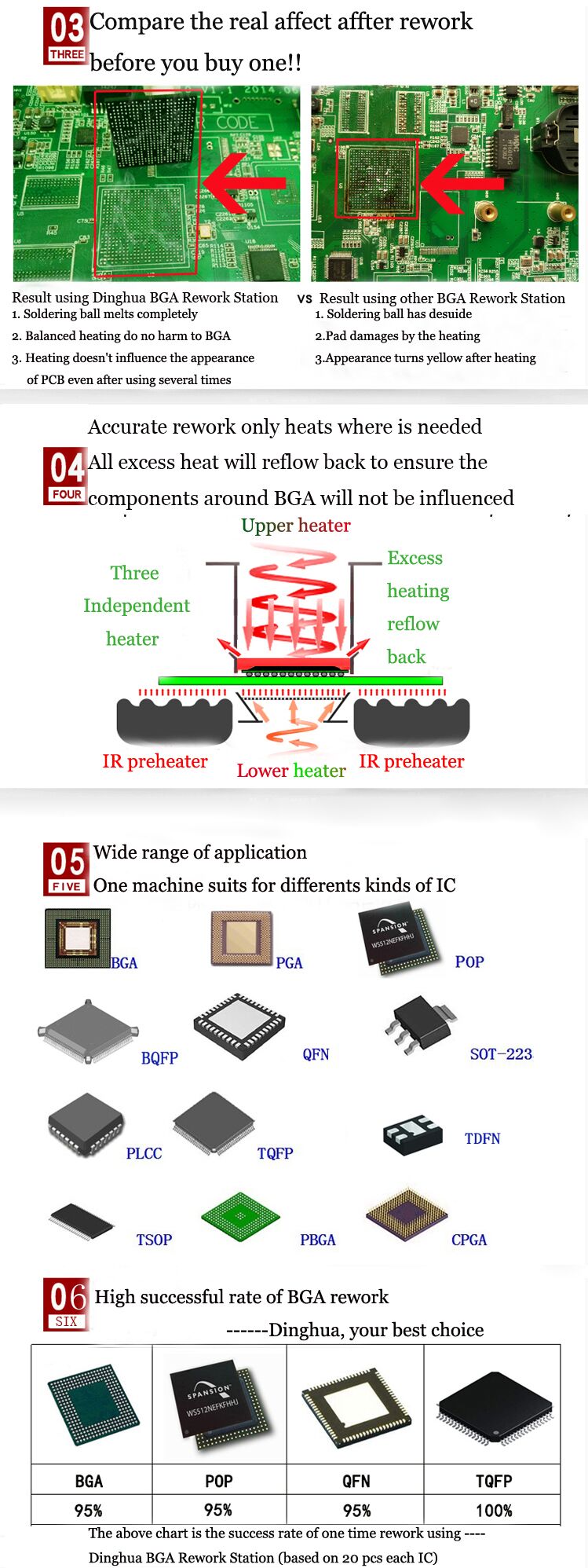

• Stroj neće oštetiti okolne komponente oko ciljanog čipa na PCB-u zbog stroge kontrole temperature.

• Sustav preciznog optičkog poravnanja

Panasonicova leća CCD kamere učinkovito povećava točnost poravnanja i stopu uspješnosti popravka. Slika se prikazuje na ekranu monitora.

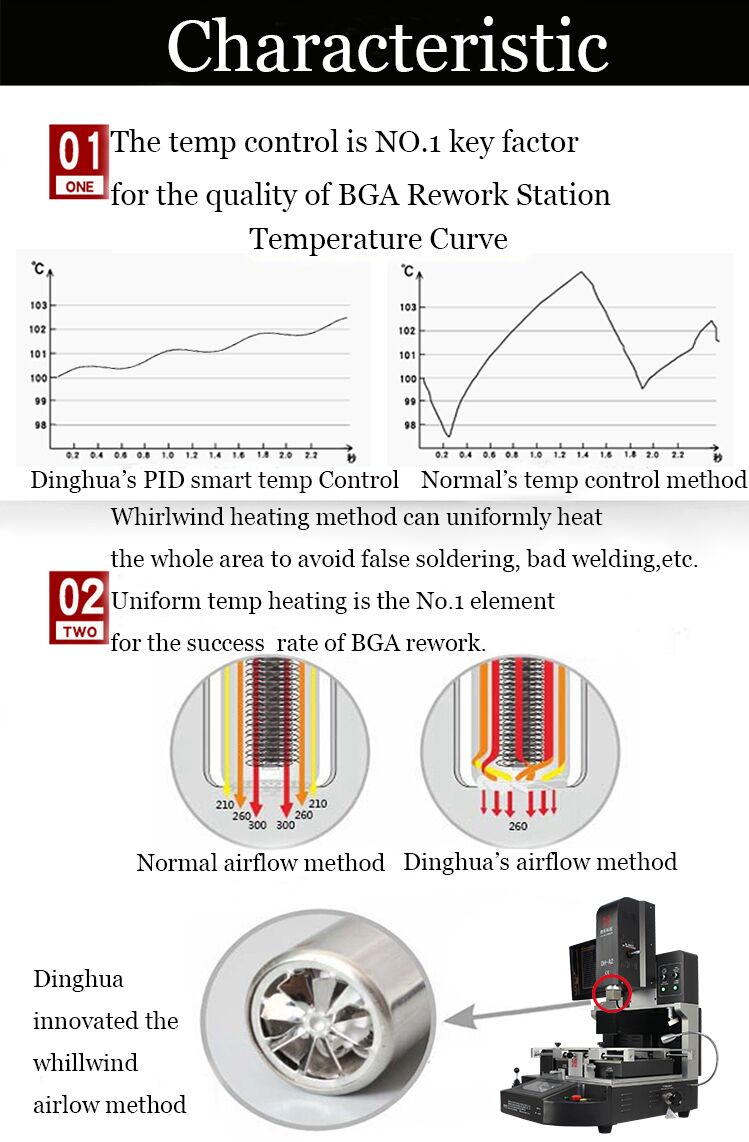

• Tri neovisno kontrolirana grijača. Koristi zatvorenu petlju upravljanja termoelementom k tipa i PID sustav automatske temperaturne kompenzacije, zajedno s PLC-om i temperaturnim modulom kako bi se omogućilo precizno odstupanje temperature do ±2 stupnja Celzijusa.



3.Specifikacija optičke BGA stanice za preradu sjevernog mosta

Vlast	5300w
Gornji grijač	Vrući zrak 1200w
Donji grijač	Vrući zrak 1200W. Infracrveno 2700w
Napajanje	AC220V±10% 50/60Hz
Dimenzija	D530*Š670*V790 mm
Pozicioniranje	Nosač PCB-a s V-utorom i s vanjskim univerzalnim učvršćenjem
Kontrola temperature	K tip termoelementa, upravljanje zatvorenom petljom, neovisno grijanje
Točnost temperature	±2 stupnja
Veličina PCB-a	Maks. 450*490 mm, Min. 22*22 mm
Fino podešavanje radnog stola	±15mm naprijed/nazad,±15mm desno/lijevo
BGA čip	80*80-1*1 mm
Minimalni razmak strugotine	0.15 mm
Senzor temperature	1 (izborno)
Neto težina	70 kg

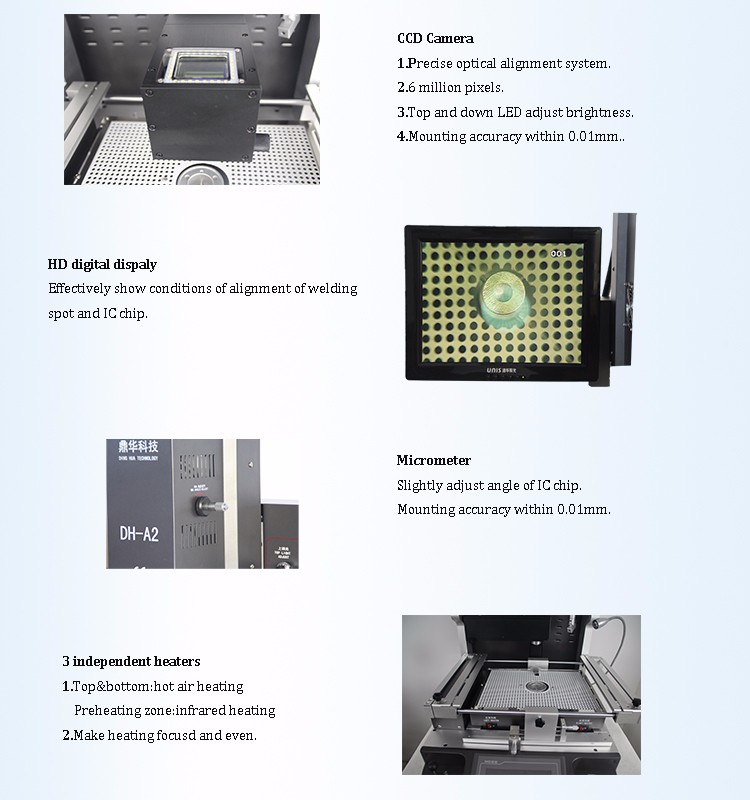

4. Pojedinosti BGA stanice za preradu optičkog sjevernog mosta

1.CCD kamera (sustav preciznog optičkog poravnanja);

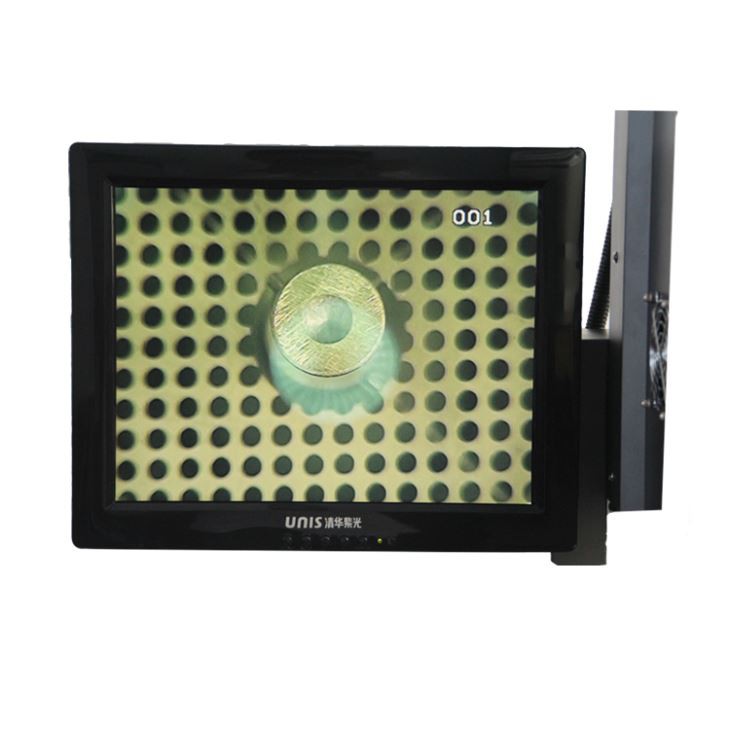

2.HD digitalni zaslon;

3. Mikrometar (podešavanje kuta strugotine) ;

4.3 neovisni grijači (vrući zrak i infracrveni);

5. Lasersko pozicioniranje ;

6. sučelje HD zaslona osjetljivog na dodir, PLC kontrola;

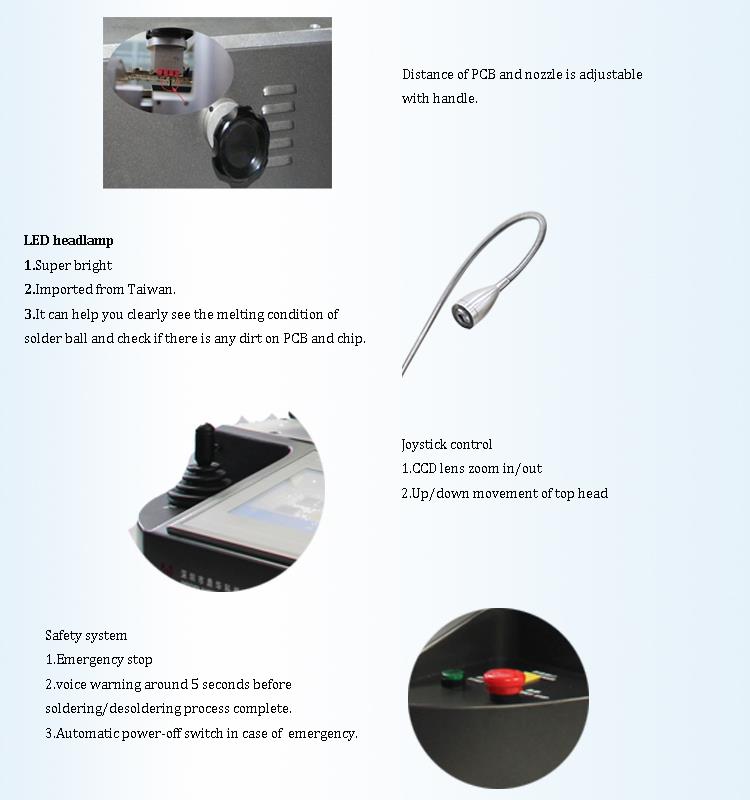

7.Led prednje svjetlo ;

8. Upravljanje džojstikom.







5. Zašto odabrati našu BGA stanicu za preradu optičkog sjevernog mosta?







6. Certifikat BGA stanice za preradu optičkog sjevernog mosta

Kako bi ponudio kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD prvi je prošao certifikate UL, E-MARK, CCC, FCC, CE ROHS. U međuvremenu, kako bi poboljšao i usavršio sustav kvalitete, Dinghua je prošao certifikaciju ISO, GMP, FCCA, C-TPAT na licu mjesta.

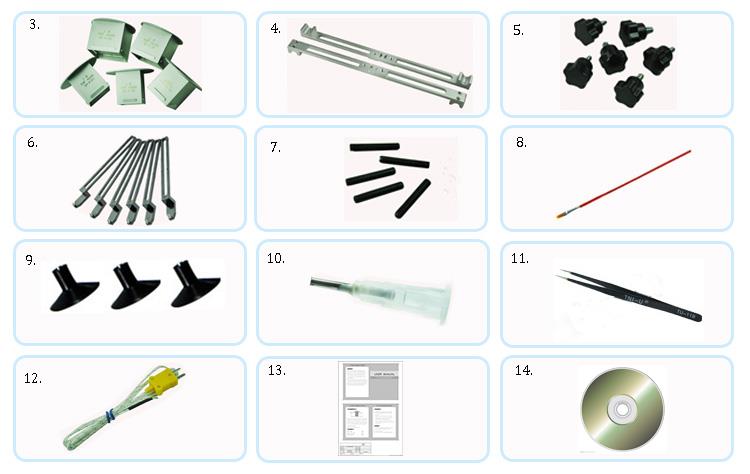

7. Pakiranje i otprema BGA stanice za preradu optičkog sjevernog mosta



8. FAQ

• Koje su funkcije zaslona osjetljivog na dodir u vašoj BGA stanici za preradu optičkog sjevernog mosta?

O: 1. Zaslon osjetljiv na dodir, pametno računalo je mozak stroja. PLC sustav, sučelje čovjek-stroj sa zaslonom osjetljivim na dodir

za jednostavan rad i preradu visoke točnosti.

2. Upravljajte temperaturnim profilima: postavljanje, skladištenje, primjena, analiza i otklanjanje pogrešaka. Do 16-segmenta

temperature control,100,000 grupira pohranu za različite temperaturne profile prerade BGA.

3. Upravljajte strojem.



•Koja je funkcija laserskog pozicioniranja?

O: Ugrađeno infracrveno lasersko pozicioniranje, pomaže u brzom pozicioniranju PCB ploče.



•Je li grijanje vrući zrak ili infracrveno?

Postoje tri neovisna grijača. Gornji vrući zrak + donji vrući zrak + infracrvena platforma za predgrijanje. Gornji i donji dio

može se pomicati gore/dolje. To može učiniti grijanje fokusiranim i ravnomjernim. Učinkovito povećajte stopu prerade.
