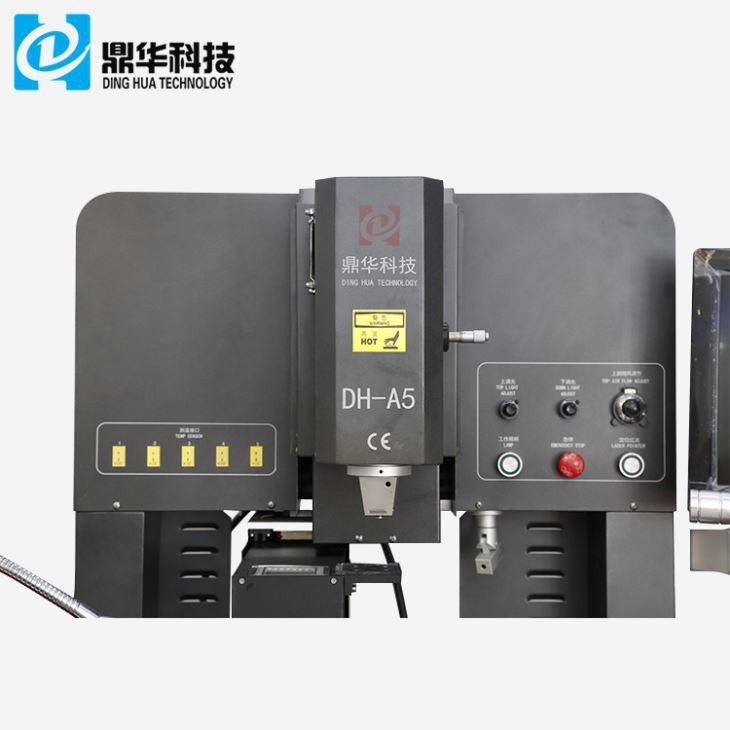

Optički SMD stroj za preradu vrućim zrakom
Optički SMD stroj za preradu vrućim zrakom 1. Brzi pregled: Isporučujemo DH-A5 BGA stroj za preradu s boljim performansama. Posvetili smo se bga preradi i automatskim strojevima, pokrivajući većinu Indije, Europe i američkog tržišta. Očekujemo da postanemo vaše dugo timski partner u Kini. 1....
Opis
Optički SMD stroj za preradu vrućim zrakom
1. Brzi pregled:
Isporučujemo DH-A5 BGA stroj za preradu s boljim performansama. Posvetili smo se bga preradi &
automatskih strojeva, koji pokrivaju većinu Indije, Europe i američkog tržišta. Očekujemo da postanemo
Vaš dugogodišnji timski partner u Kini.
1. Specifikacija
Specifikacija | ||
1 | Ukupna snaga | 6800W |
2 | Gornji grijač | 1200W |
3 | Donji grijač | 2. 1200W, 3. IR grijač 4200W |
4 | Vlast | AC220V±10％50Hz |
5 | Vozač | Korišten servo drajver. Potpuno automatsko odabiranje, postavljanje, lemljenje i odlemljivanje, hlađenje. |
6 | Način operacije | Dva načina rada: ručni i automatski, HD ekran osjetljiv na dodir, inteligentni čovjek-stroj, podešavanje digitalnog sustava. |
7 | dodavač strugotine | automatski, za 1*1~80*80 mm čip |
8 | Optički CCD objektiv kamere | Automatski naprijed / nazad, desno / lijevo |
9 | Povećanje kamere | 10x - 220x |
10 | Fino podešavanje radnog stola: | ±15 mm naprijed/nazad, ±15 mm desno/lijevo |
11 | BGA pozicioniranje | Laserska pozicija, brza i točna pozicija PCB i BGA |
12 | Najveća brzina zraka | Može se podesiti pomoću gumba za podešavanje, sprječava pomicanje sitnog bga. |
13 | PCB pozicioniranje | Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "osloncem od 5 točaka" + V-utorom PCB nosača + univerzalnim učvršćenjima. |
14 | Kontrola temperature | K senzor, zatvorena petlja, PLC kontrola, Servo drajver |
15 | Točnost postavljanja: | ±0.01 mm |
16 | Temp točnost | ±1 stupanj |
17 | Rasvjeta | 2 komada svjetla, bez obzira na to da promatrate čip/PCB iz bilo kojeg pogleda, nema sjene |
18 | Pohranjivanje temperaturnog profila | više od 50 000 grupa |
19 | Snimanje temperaturnih profila | snimanje punih temp profila (dobro za analizu) |
20 | Veličina PCB-a | Max 420×470 mm Min 22×22 mm |
21 | BGA čip | 2x2 - 80x80 mm |
22 | Minimalni razmak strugotine | 0.15 mm |
23 | Vanjski temperaturni senzor | 5 kom |
24 | Dimenzije | 730x670x940 mm |
25 | Neto težina | 91 KG |
2. Značajke proizvoda i prednosti DH-A5 BGA stanice za preradu
Glavne karakteristike DH-A5 BGA stanice za preradu:
1. Snažan i savršen izbor funkcija
2. S osam temperaturnih valova u memorijskom softveru
3. Može odabrati pravi temperaturni val prema zahtjevima za lemljenje/odlemljivanje
4.Inteligentno grijanje temperaturnog vala
5. Može postići automatsko lemljenje/odlemljivanje
6.podesiva svjetiljka i laser
7. Prikladno za odlemljivanje komponenti pod bilo kojim kutom
8.PID inteligentna kontrola temperature može izbjeći oštećenje IC-a zbog brzog ili neprekidnog zagrijavanja
9.Lijep sustav vrućeg taljenja i koristi infracrvenu tehnologiju zavarivanja
10. Toplina se lako probija i ravnomjerno raspoređuje, može odgovarati raznim BGA komponentama za računala, prijenosna računala i PlayStation
11. Prijateljsko sučelje za rad čovjek-stroj i savršen LCD zaslon
12. Ergonomski dizajn, praktičan i jednostavan za rukovanje
13. Jamstvo: 1 godina

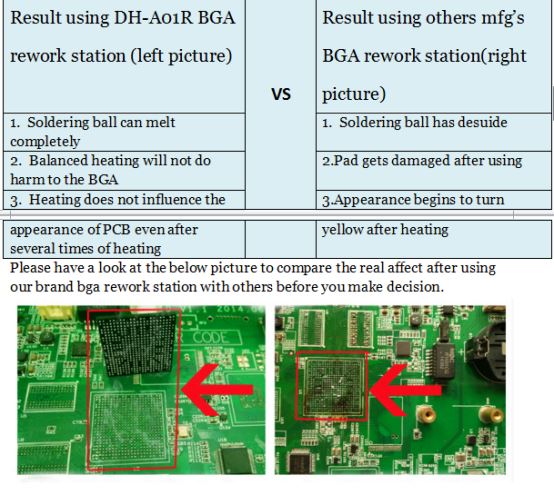

DH-A5 BGA Rework Station stvarne performanse popravka:

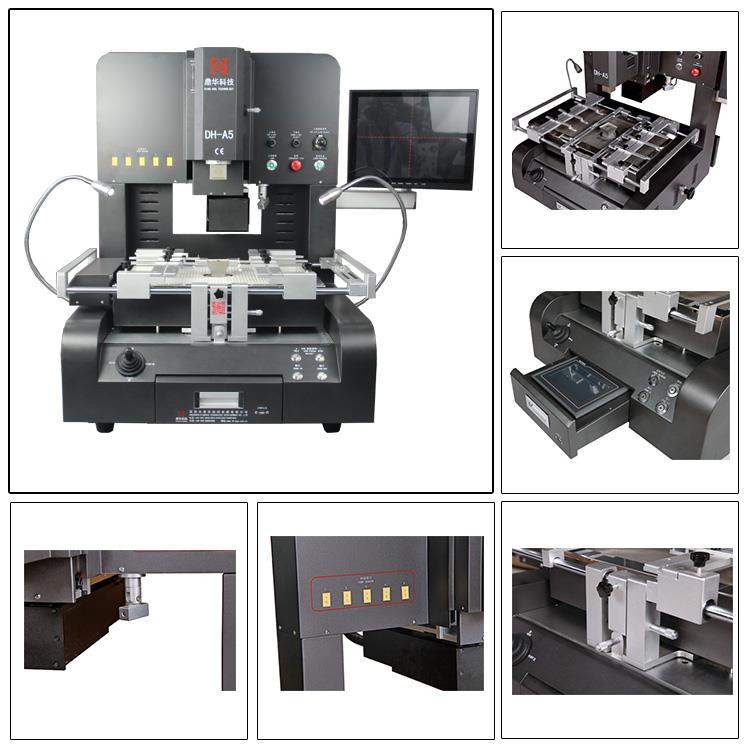

4. Detaljne slike DH-A5 BGA STANICE ZA PRERADU

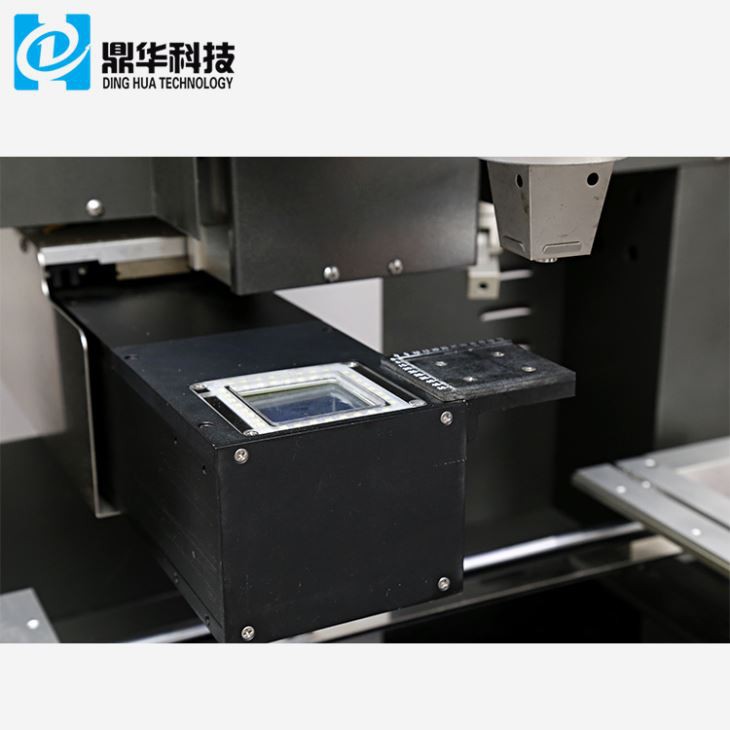

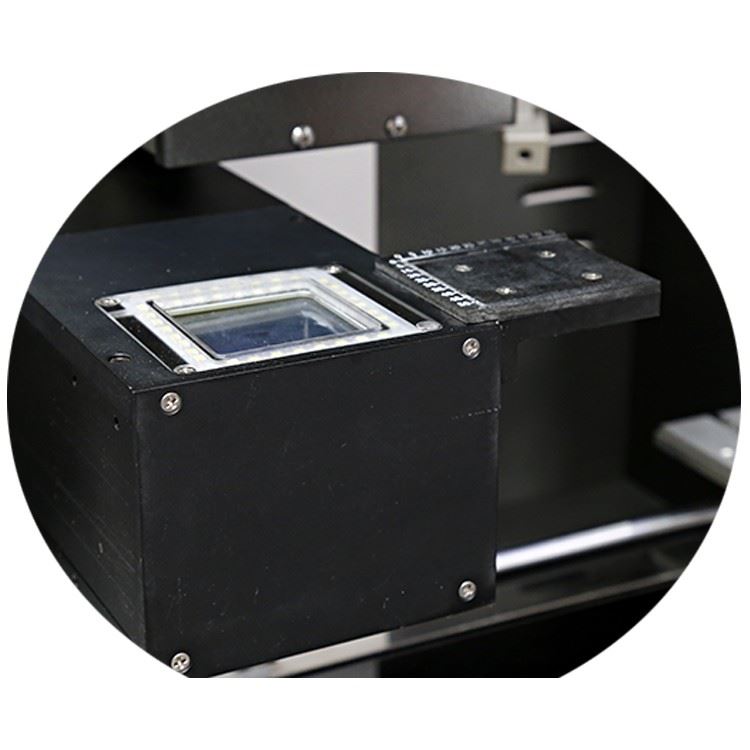

Ulagač čipsa
Potpuno automatski ulagač iverja, dostupan ulagač iverja za 1*1~80*80 mm
IR područje predgrijavanja
Cijevi za grijanje od karbonskih vlakana, PCB/čip lakše apsorbira tamnu svjetlost i staklo protiv visokih temperatura
njihovo pokrivanje može spriječiti da bilo kakve male komponente i prašina padnu unutra.

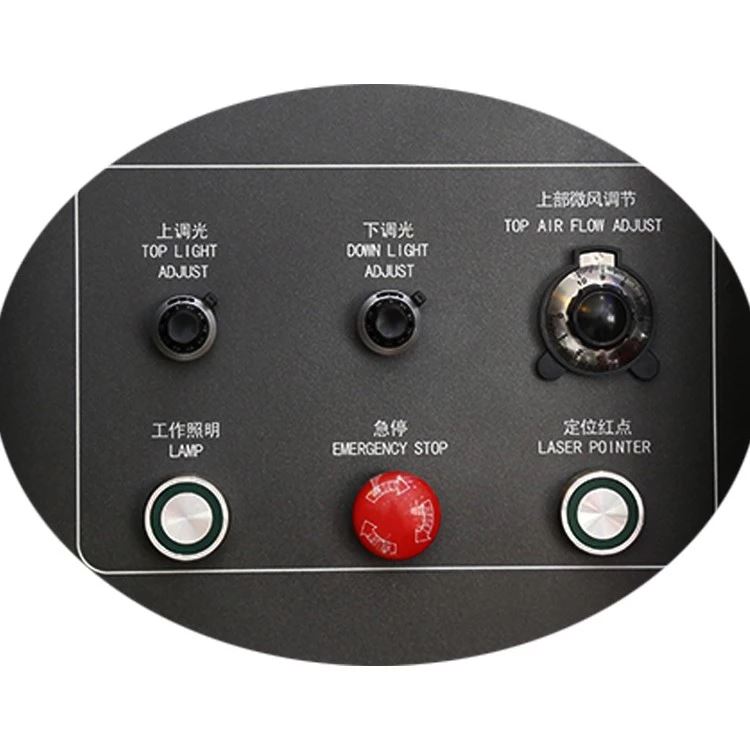

Funkcijski gumbi
1. Gumbi za podešavanje protoka zraka, mogu se nadograditi u potpuno automatsko (programira se), posebno za male
precizne komponente.
2. Prekidač svjetla: 2 svjetla vam mogu pomoći da promatrate PCB ili čip iz bilo kojeg pogleda i bez sjene.
3. Tipka za hitne slučajeve, tipke za podešavanje optičkih svjetala i lasersko pozicioniranje itd.

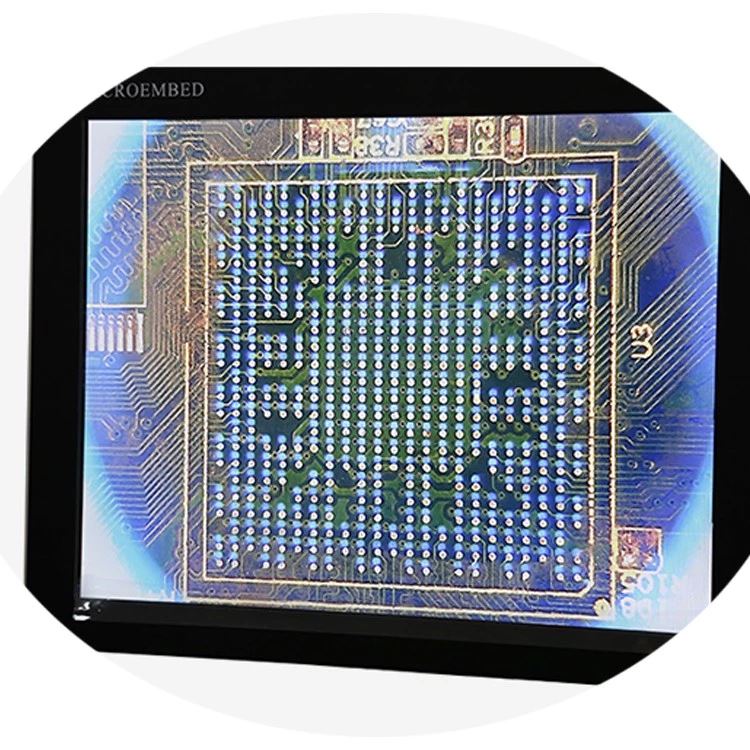

Zaslon monitora
1980P, 15 inča, zumiranje 10x~220x, mogu pomoći tehničaru da bolje vidi sve točke na čipu i PCB-u.

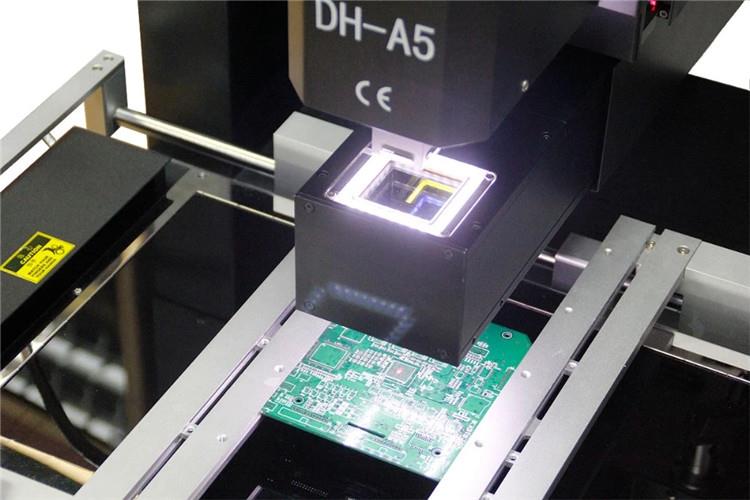

Optička CCD kamera
Uvezen iz Japana, ima dvije strane koje mogu napraviti točke od čipa i PCB-a promatrane na zaslonu monitora, s do 5~10 milijuna piksela.

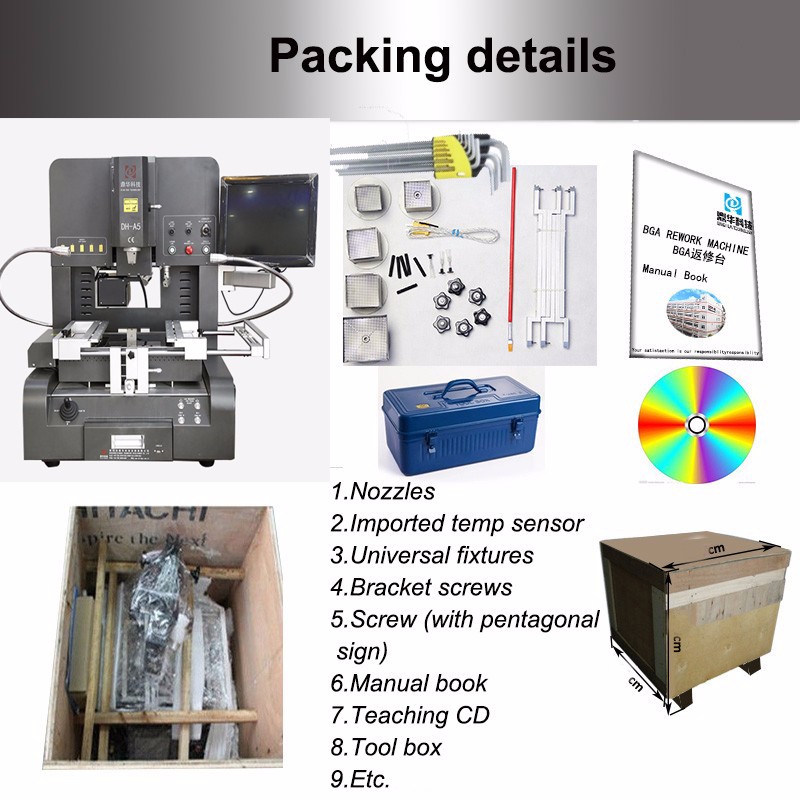

6. Pakiranje, isporuka i usluge DH-A5 BGA STANICE ZA PRERADU

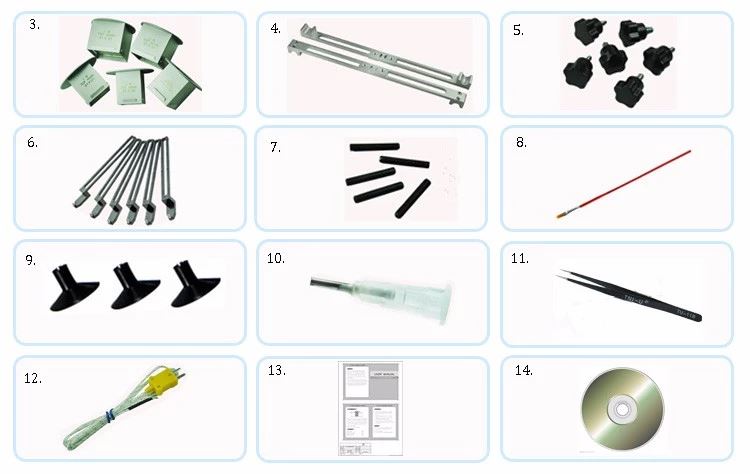

Popis pakiranja
1, DH-380 BGA stanica za preradu (zaslon osjetljiv na dodir) 1 set
2, Displaye 1 set
3, Jastučić za vakuumsku sisaljku 3 komada
4, DH-380 specifikacija (priručnik) 1 primjerak
5, Mlaznica za vrući zrak 5 komada (31*31/38*38/41*41/34*34/55*55)
6, stezaljka za abnormalnosti 6 kom
7, gumb za cvjetanje 6 kom
8, Potporni vijak 6 komada
9, Vanjski senzor temperature 1 komad
Detalji dostave
DHL-om, TNT-om, FEDEX-om, zračnim prijevozom, pomorskim prijevozom i kopnenim prijevozom itd. potrebno je 3~30 dana da stigne na odredište u skladu s različitim načinima dostave.
7. Prednosti Dinghua BGA stanice za preradu:
Zašto izabrati nas
Mi smo profesionalni proizvođač BGA stanica za preradu. I u ovom su poslu više od 13 godina.
Bavi se dizajnom, razvojem, proizvodnjom i prodajom.
2.Naš stroj je najbolje kvalitete uz nisku cijenu. Popularni su među radionicama za popravke i školama za obuku diljem svijeta.
Dobrodošli da budete naš agent.
3. Brza dostava: FedEx, DHL, UPS, TNT i EMS. Mnogo modela na zalihama cijelo vrijeme.
4. Plaćanje: Western Union, PayPal, T/T.
5.OEM i ODM su dobrodošli.
6. Sav će stroj biti opremljen korisničkim priručnikom i CD-om.
