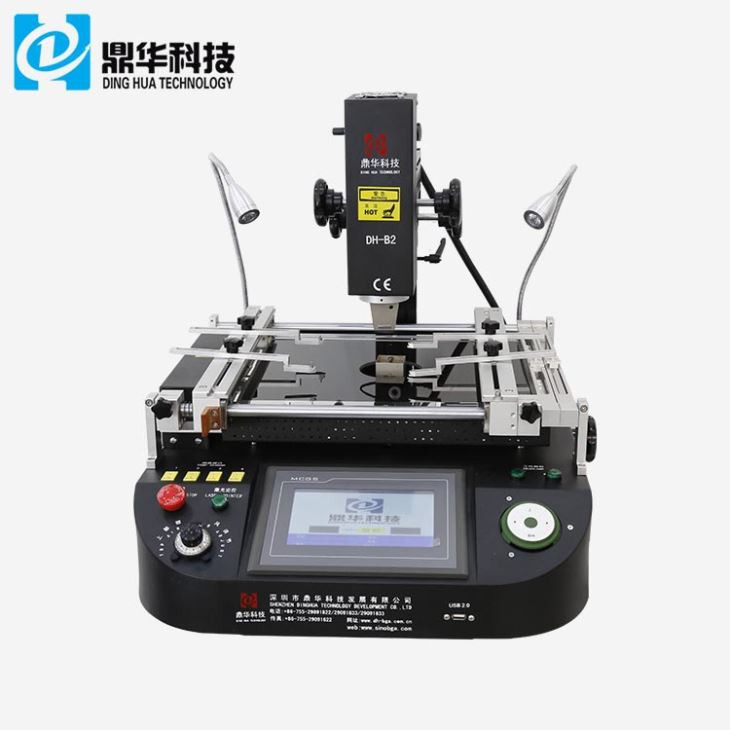

SMD stanica za preradu s dodirnim zaslonom na vrući zrak



1. Značajke proizvoda SMD stanice za doradu s vrućim zrakom osjetljivim na dodir





1. Prva i druga temperaturna zona mogu se postaviti u 8 segmenata (gore/dolje) temperatre profila

i 8 profil konstantne temperature. A bga stanica za preradu može uštedjeti 10 tisuća različitih

temperaturni profili tolal.



2. Treća je zona predgrijavanja kako bi se osiguralo da PCB dobije punu toplinu tijekom procesa prerade.

3.DH-B2 BGA Rework Station može se spojiti na računalo s ugrađenim PC RSS serijskim priključkom i

dolazi s CD-om sa softverom

4. Temperaturni profili za gornje i donje grijanje idu neovisno kada je DH-B2

BGA Rework Station radi, a ventilator s poprečnim protokom može pomoći da se PCBA brzo ohladi

zaštitite od deformacije PCBA.



2.Specifikacija

Vlast	4800W
Gornji grijač	Snaga zraka 800W
Donji grijač	Vrući zrak 1200W. Infracrveni 2700W
Napajanje	AC220V+10% 50/60Hz
Dimenzija	D800*Š900*V750 mm
Pozicioniranje	PCB podrška s V-utorom. i s vanjskim univerzalnim učvršćenjem
Kontrola temperature	Termoelement tipa K, upravljanje zatvorenom petljom, neovisno grijanje
Temperaturna točnost	±2 stupnja
Veličina PCB-a	Maks. 450*500 mm, Min. 20*20 mm
Fino podešavanje radnog stola	±15 mm naprijed/nazad, t15 mm desnoVlijevo
BGAčip	80*80-1*1 mm
Minimalni razmak strugotine	0.15 mm
Senzor temperature	4 (izborno)
Ne težinu	36 kg

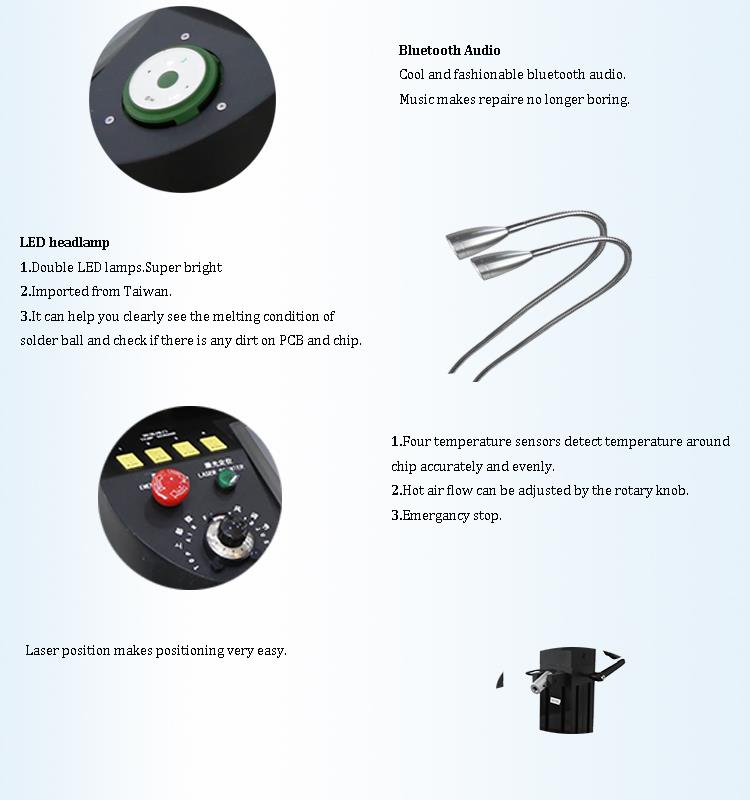

3. Pojedinosti SMD stanice za doradu s dodirnim zaslonom s toplim zrakom

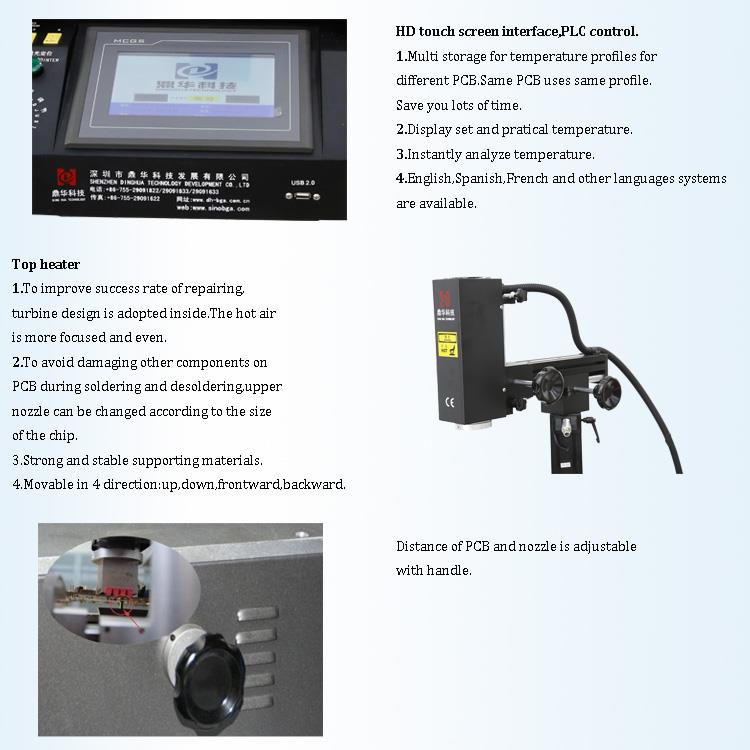

1.HD sučelje zaslona osjetljivog na dodir;

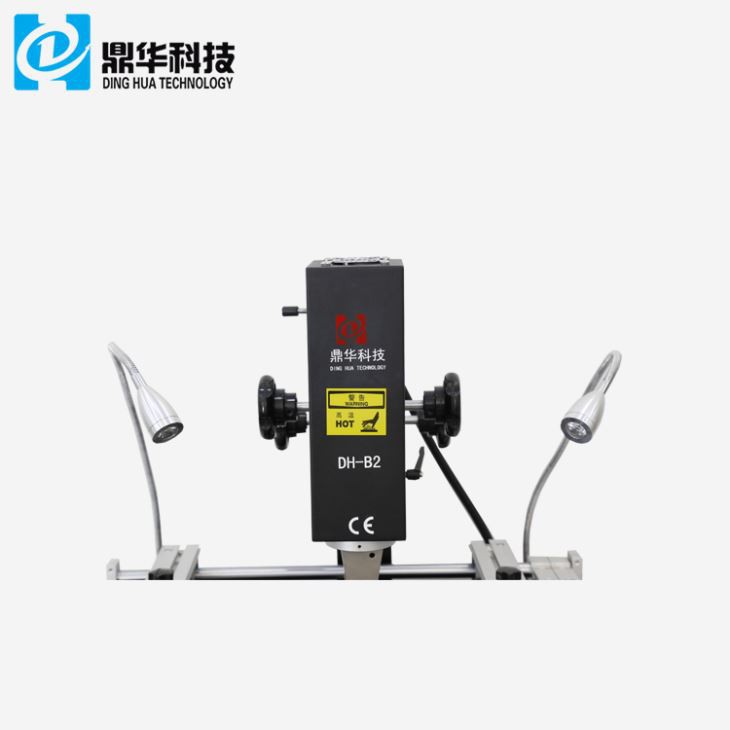

2.Tri neovisna grijača (vrući zrak i infracrveni);

3. Vakuumska olovka;

4.Led prednje svjetlo.

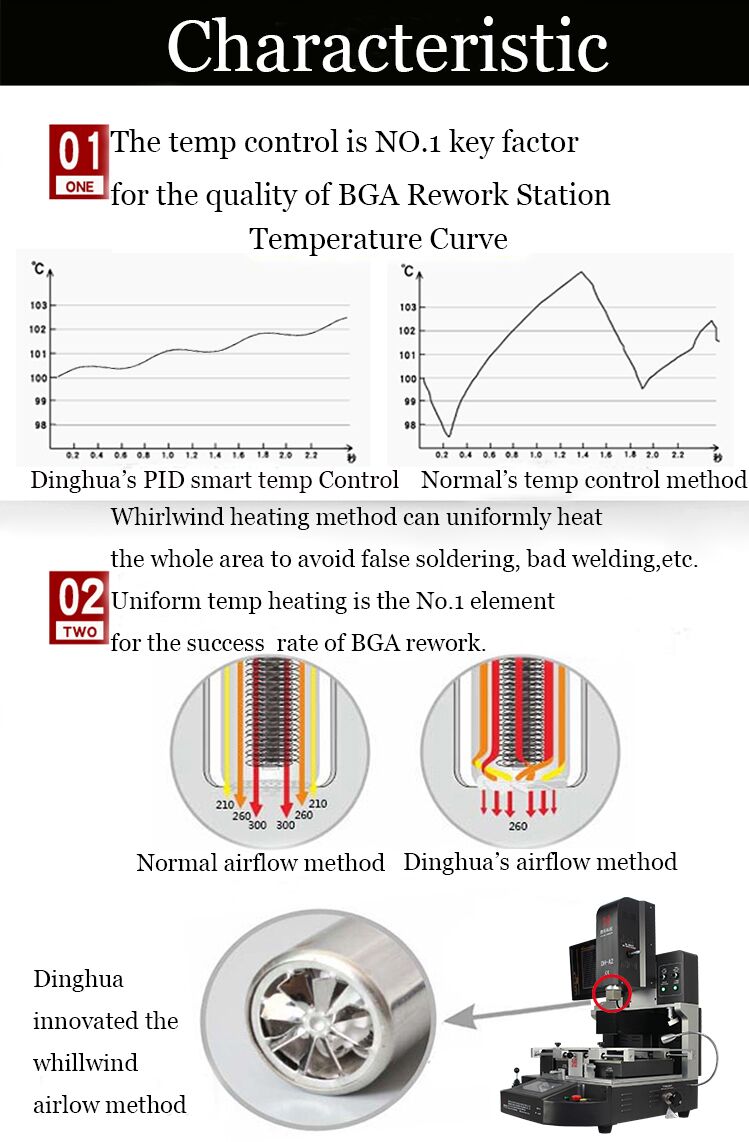

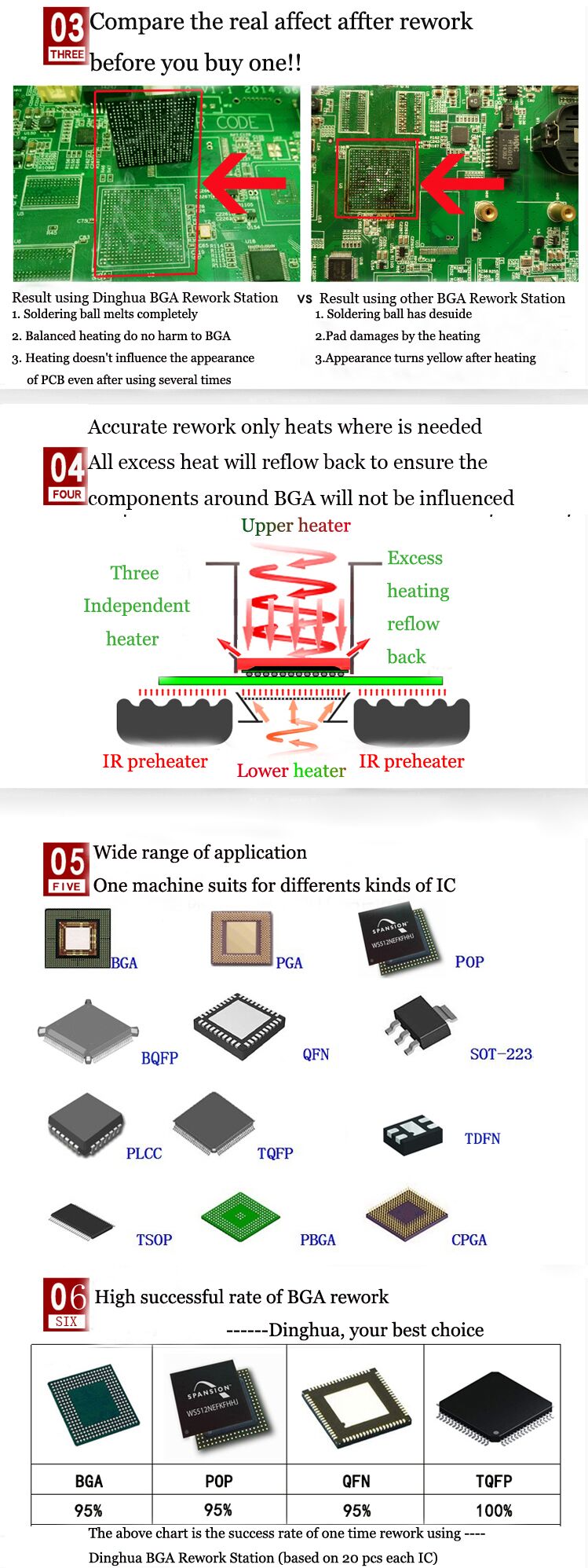

4. Zašto odabrati našu SMD stanicu za doradu s dodirnim zaslonom na vrući zrak?





5. Certifikat

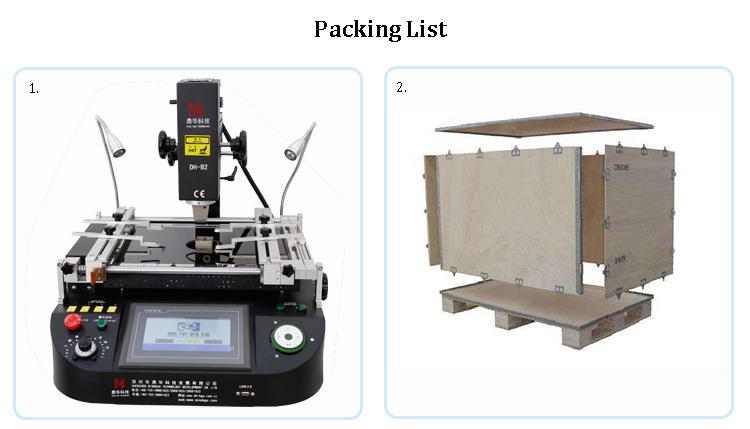

6. Pakiranje i otprema SMD stanice za doradu s vrućim zrakom osjetljivim na dodir





8. Povezano znanje

Mjere opreza pri korištenju šablone

1. čistoća čelične mreže

Zašto prati šablone?

Jamstvo za ispis paste za lemljenje

Držite šablone dobro ogoljene

Smanjite premošćivanje ispisa

Izbjegavajte prevrtanje, skupljanje i druge tiskarske pogreške

Budite oprezni:

1. Kako bi šablona bila čista, pobrinite se da je šablona zaštićena od prašine.

2. Šablonu treba očistiti odmah nakon uporabe kako bi se izbjeglo stvrdnjavanje ostataka paste za lemljenje i teško

ukloniti.

3. Šablone treba staviti na za to predviđenu policu i postaviti okomito. Ploče i ploče moraju biti izolirani

jedan od drugog (smije se snimati), a zabranjeno je međusobno slaganje i kontakt. Za šablone koje

čekaju na čišćenje, ne smiju se postavljati nasumično kako bi se izbjeglo slučajno oštećenje.



2. Kada se pojave sljedeće abnormalnosti, novopripremljenu šablonu je potrebno zamijeniti, a staru šablonu očistiti.

1. Već otvorena bačva paste za lemljenje prelazi važeći rok uporabe;

2. Šablona je korištena 8 sati;

3. Začepljenje čeličnom mrežom (greške u proizvodnji serije "nepotpuni ispis paste za lemljenje");



3. metoda čišćenja čelične mreže

1. Online: Automatski obrišite svakih 5 komada;

2. Off-line tip: ručno brisanje, ručno čišćenje alkoholom pod svjetlom;

3. Offline: ultrazvučna oprema za čišćenje;



4. ispitivanje natezanja čelične mreže

1. Šablona se mora testirati na napetost nakon svakog off-line čišćenja;

2. Izmjerite najmanje pet točaka napetosti (četiri kuta + središnje točke);

3 napetost je općenito veća od 30N;



5.upravljanje šablonama

1. Životni vijek šablona treba biti specificiran i nadziran na učinkovit način. Šablone koje prelaze

životni vijek treba ukinuti. Zabranjeno je koristiti šablone za dulju upotrebu. (obično 100,000 puta)

2. Svaka šablona treba biti numerirana i jasno navesti proizvode koji se mogu koristiti po šabloni.

3. Svaka šablona uvijek mora imati rezervne dijelove kako bi se mogla odmah zamijeniti

dođe do nenormalne situacije.



6. utjecaj čelične mreže na ispis lemne paste

Debljina šablone i veličina otvora čelične mreže određuju količinu paste za lemljenje

tiskani. Prekomjerna količina paste za lemljenje uzrokovat će premošćenje. Premalo paste za lemljenje rezultirat će nedovoljnom količinom lemljenja ili ne-

dvertent lemljenje. Oblik otvora čelične mreže i glatkoću stijenke čelične mreže

također utječu na kvalitetu skidanja lemne paste.
