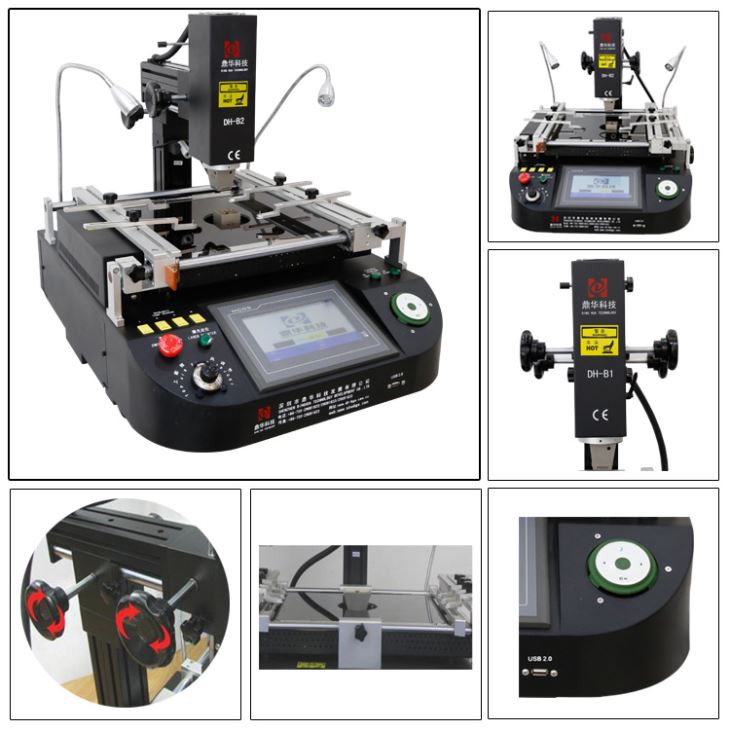

3 zone grijanja SMD stanica za doradu s dodirnim zaslonom
Mi smo vodeći proizvođač i dobavljač BGA vrućeg zraka i infracrvenih stanica za preradu. Donosimo precizno projektiranu i visokokvalitetnu stanicu za lemljenje s digitalnom kontrolom temperature. Ovi proizvodi dostupni su s digitalnim indikatorima i nudimo te proizvode u različitim specifikacijama u smislu veličina, kapaciteta i promjera.
Opis
1. Značajke proizvoda SMD stanice za preradu s 3 zone grijanja s dodirnim zaslonom
Usvojite tehnologiju infracrvenog zavarivanja koja neovisno istražuje.
Upotrijebite toplinu vrućeg zraka, lako je prorezati tradicionalni stroj za zavarivanje omjera topline sa sirokom.
Jednostavno rukovanje. Samo treba pola sata treninga. Može upravljati ovim strojem.
Nema potrebe za alatima za zavarivanje, može zavariti sve komponente od 2x2-80x80 mm.
Ovaj stroj ima sustav grijanja od 650 W. široko do 80x120 mm.
Mlaznica za vrući zrak ima reflow ventil. Nemojte utjecati na malu komponentu perimetra. Može odgovarati svim komponentama, posebno mikro BGA komponentama.
2.Specifikacija 3 zone grijanja SMD stanice za obradu s dodirnim zaslonom
| Vlast | 4800W |
| Gornji grijač | Vrući zrak 800W |
| Donji grijač | Vrući zrak 1200W, infracrveno 2700W |
| Napajanje | AC220V±10% 50/60Hz |
| Dimenzija | D800*Š900*V750 mm |
| Pozicioniranje | Nosač PCB-a s V-utorom i s vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | Termoelement tipa K, upravljanje zatvorenom petljom, neovisno grijanje |
| Točnost temperature | ±2 stupnja |
| Veličina PCB-a | Maks. 450*500 mm. Min. 20*20 mm |
| Fino podešavanje radnog stola | ±15mm naprijed/nazad,±15mm desno/lijevo |
| BGAchip | 80*80-1*1 mm |
| Minimalni razmak strugotine | 0.15 mm |
| Senzor temperature | 4 (izborno) |
| Neto težina | 36 kg |
3. Pojedinosti o 3 zone grijanja SMD stanice za doradu s dodirnim zaslonom

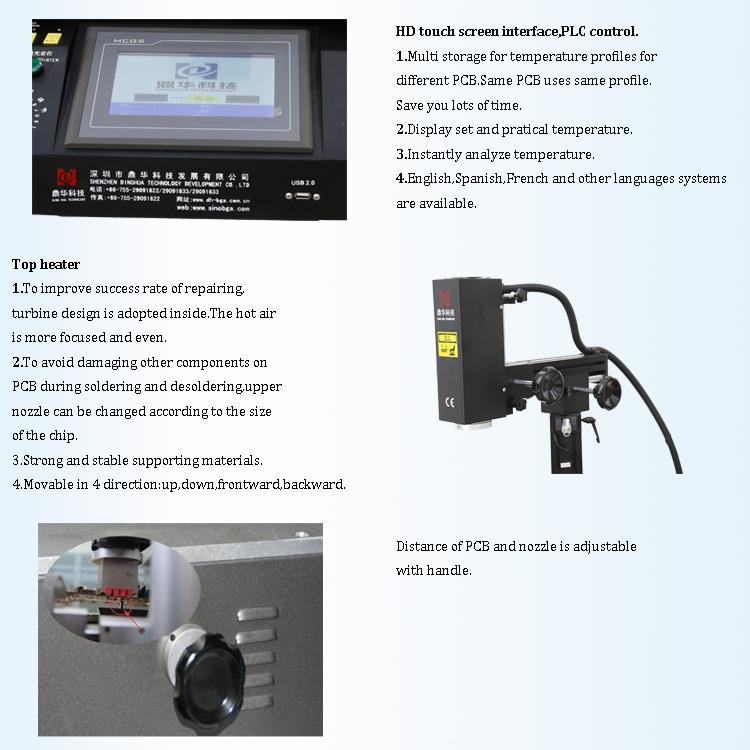

1.HD sučelje zaslona osjetljivog na dodir;

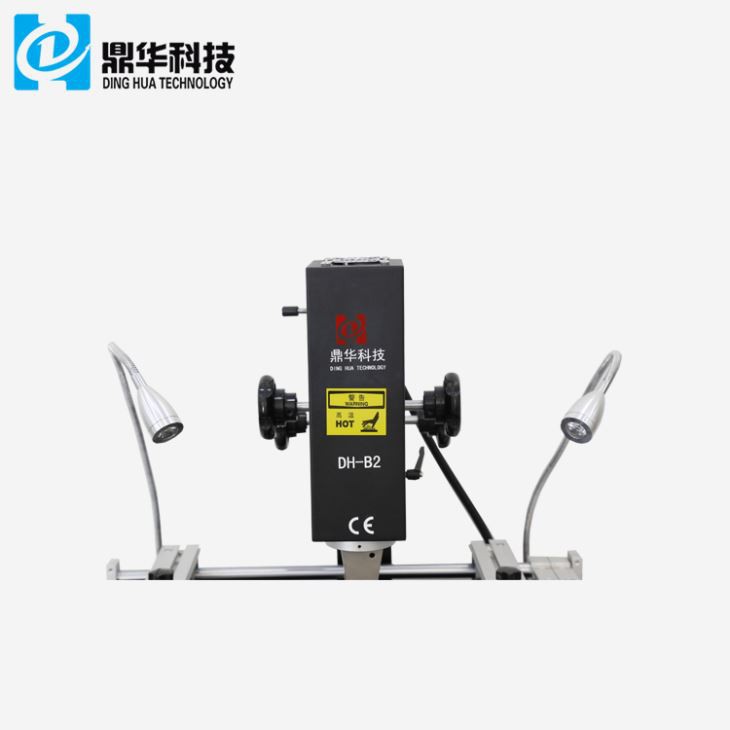

2.Tri neovisna grijača (vrući zrak i infracrveni);

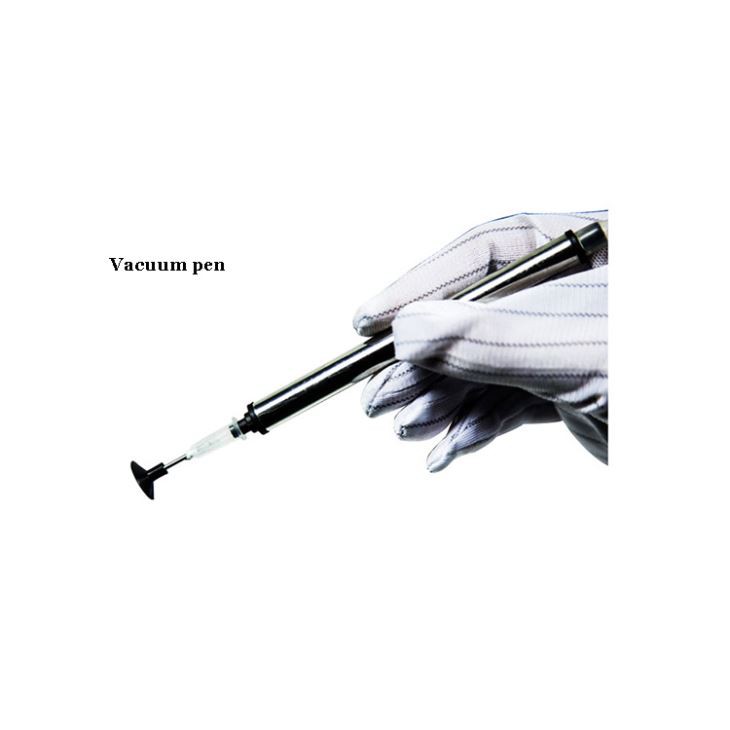

3. Vakuumska olovka;
4.Led prednje svjetlo.
4. Zašto odabrati našu SMD stanicu za doradu s 3 zone grijanja s dodirnim zaslonom?
5. Certifikat 3 zone grijanja SMD stanice za doradu s dodirnim zaslonom
6. Pakiranje i otprema SMD stanice za doradu s 3 zone grijanja s dodirnim zaslonom
7. Povezano znanje
Koje su mjere opreza za proces zakrpe SMT?
Temperatura skladištenja: Preporuča se da temperatura skladištenja u hladnjaku bude 5 stupnjeva -10 stupnjeva, nemojte
ne smije pasti ispod 0 stupnjeva.
Izlazno načelo: morate slijediti načelo prvi ušao, prvi izašao i nemojte uzrokovati skladištenje paste za lemljenje
predugo u zamrzivaču.
Zahtjevi za otapanje: Prirodno otapati najmanje 4 sata nakon uklanjanja paste za lemljenje iz zamrzivača.
Nemojte otvarati čep prilikom odmrzavanja.
Proizvodno okruženje: Preporuča se da temperatura u radnji bude 25±2 stupnja i relativna vlažnost
treba biti 45%-65%RH.
Iskorištena pasta: Nakon otvaranja poklopca preporuča se upotrijebiti unutar 12 sati. Ako treba pohraniti, molim
upotrijebite čistu, praznu bocu, zatim je zatvorite i vratite u zamrzivač.
Količina paste stavljene na čeličnu mrežu: Količina paste za lemljenje stavljena na čeličnu žicu prvi put
vrijeme ne smije prelaziti 1/2 visine strugala pri tiskanju i motanju.
Drugo, poslovi ispisa procesa obrade SMT čipova trebaju obratiti pozornost na:
1. Strugač: Materijal za struganje je po mogućnosti čelični strugač, koji je pogodan za stvaranje i skidanje
paste za lemljenje otisnute na PAD-u.
Kut brisača: Ručni ispis je 45-60 stupnjeva; strojni tisak je 60 stupnjeva.
Brzina ispisa: ručno 30-45mm/min; tiskarski stroj 40mm-80mm/min.
Okruženje ispisa: Temperatura je 23±3 stupnja, a relativna vlažnost 45%-65%RH.
2. Čelična mreža: otvori od čelične mreže Prema zahtjevima proizvoda, odaberite debljinu
čelična mreža te oblik i omjer otvora.
QFP\CHIP: CHIP-ovi sa središnjim razmakom manjim od 0,5 mm i 0402 moraju se rezati laserom.
Ispitivanje čelične mreže: Ispitivanje zategnutosti čelične mreže provodi se jednom tjedno, a potrebna je vrijednost zategnutosti
biti 35N/cm ili više.
Očistite šablonu: kada ispisujete 5-10 komada PCB-a u nizu, očistite je čistim brisačem. Najbolje je ne koristiti krpe.
3. Čistač: IPA otapalo: IPA i alkoholno otapalo najbolje je koristiti za čišćenje šablona. Nije moguće koristiti
otapala koja sadrže klor jer će se uništiti sastav paste i ukupna kvaliteta
biti pogođeni.
