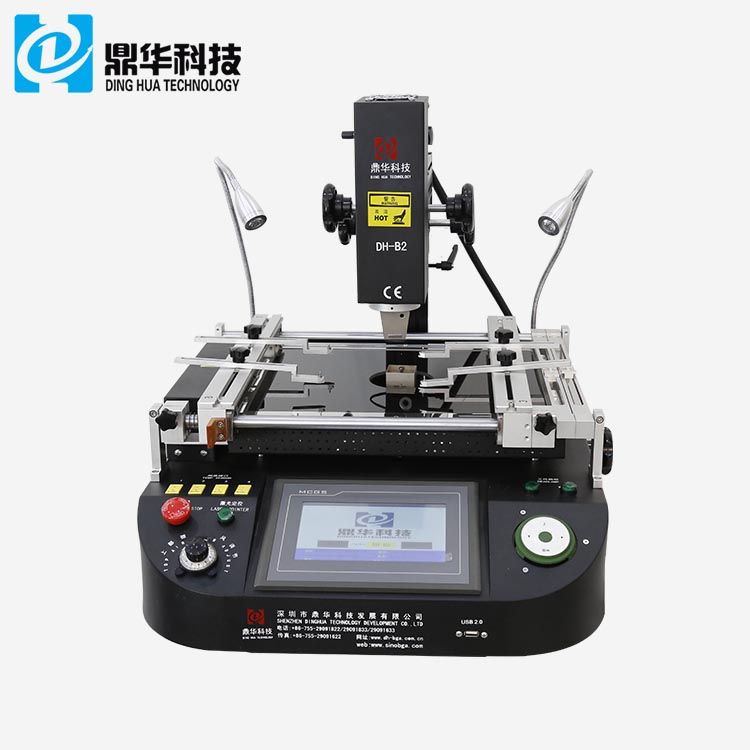

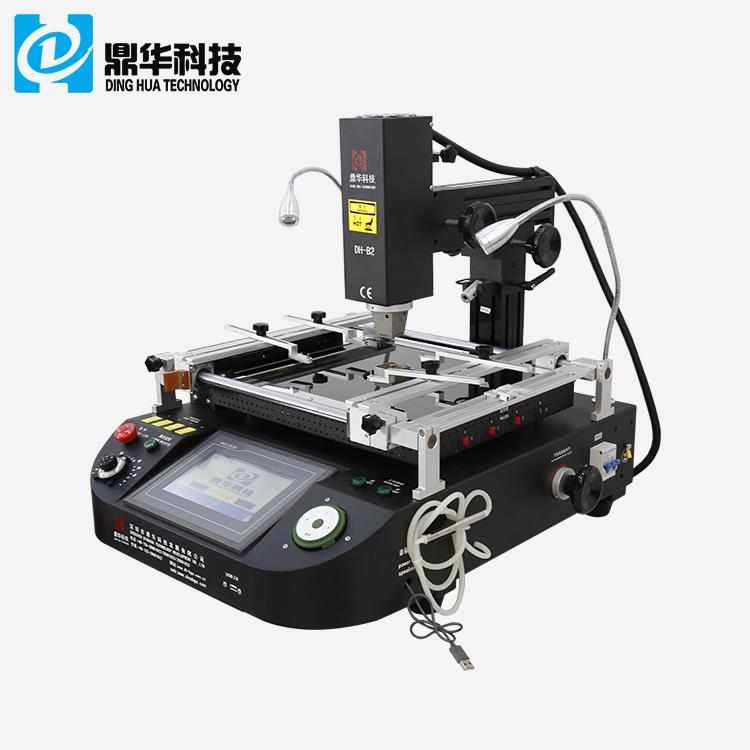

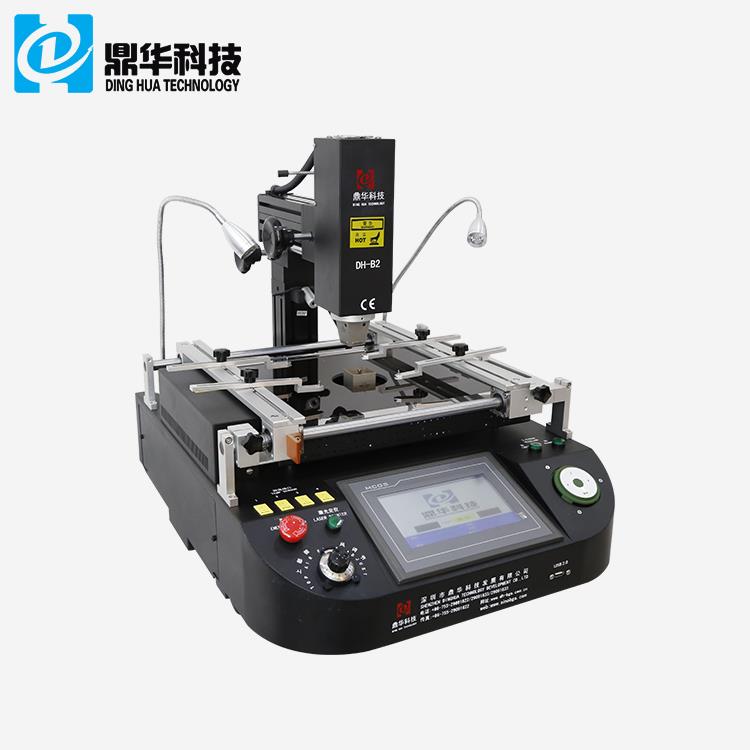

Pametni telefon s ekranom osjetljivim na dodir BGA Rework Station
1. Opis proizvoda BGA stanice za preradu pametnog telefona DH-B2 sa zaslonom osjetljivim na dodir
Četiri vanjska temperaturna senzora istovremeno detektiraju sveobuhvatnu temperaturu BGA, Dinghua BGA Rework
Stanica DH-B2 omogućuje praćenje temperature i preciznu analizu temperaturnog profila u stvarnom vremenu.
2. Specifikacija proizvoda BGA stanice za preradu pametnog telefona DH-B2 sa zaslonom osjetljivim na dodir
DH-B2 Specifikacije | |
Ukupna snaga | 4800W |
Gornji grijač | 800W |
Donji grijač | 2. 1200W, 3. IR dioda grijanje cijevi 2700W |
Vlast | AC220V±10％ 50Hz |
Bluetooth glazba | S Bluetooth glazbenom funkcijom, povezan s mobilnim telefonom ili memorijskom karticom na glazbu, uživajte u radu, uživajte u glazbi. |
Rasvjeta | Tajvansko LED radno svjetlo, podešavanje bilo kojeg kuta. |
Način operacije | HD ekran osjetljiv na dodir, inteligentno sučelje za razgovor, podešavanje digitalnog sustava |
Skladištenje | 50 000 grupa |
Kretanje gornjeg grijača | Desno/lijevo, naprijed/nazad, okretati se slobodno. |
Pozicioniranje | Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "5 point support" + PCB nosač s V-utorom + univerzalna pričvršćenja. |
Kontrola temperature | K senzor, zatvorena petlja |
Temp točnost | ±2 stupnja |
Veličina PCB-a | Max 500×400 mm Min 20×20 mm |
BGA čip | 2x2 mm - 80x80 mm |
Minimalni razmak strugotine | 0.15 mm |
Vanjski temperaturni senzor | 4 kom |
Dimenzije | 650*700*650 mm |
Neto težina | 48 KG |
3. Prednosti proizvoda pametnog telefona s ekranom osjetljivim na dodir BGA stanica za preradu DH-B2

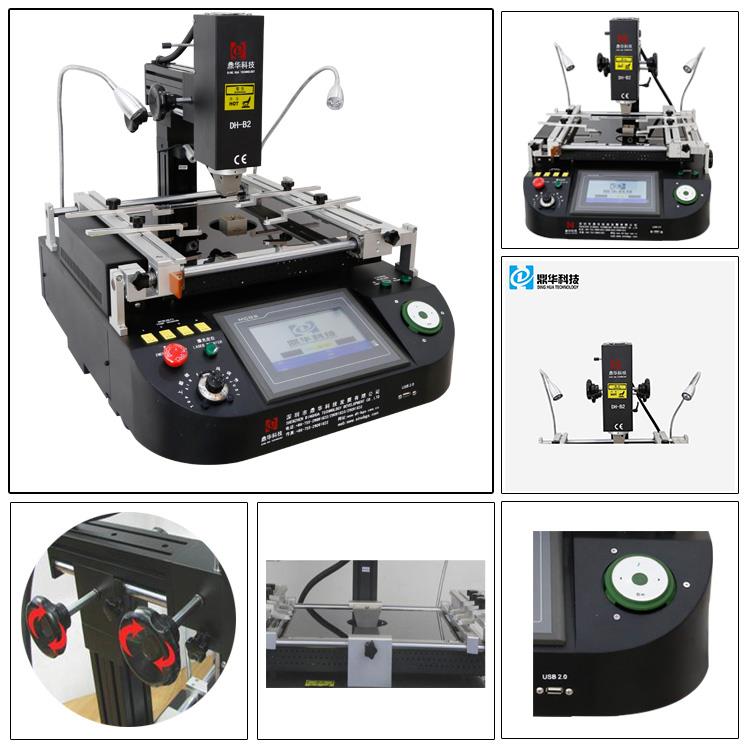

4. Pojedinosti o proizvodu BGA stanice za preradu pametnog telefona DH-B2 sa zaslonom osjetljivim na dodir

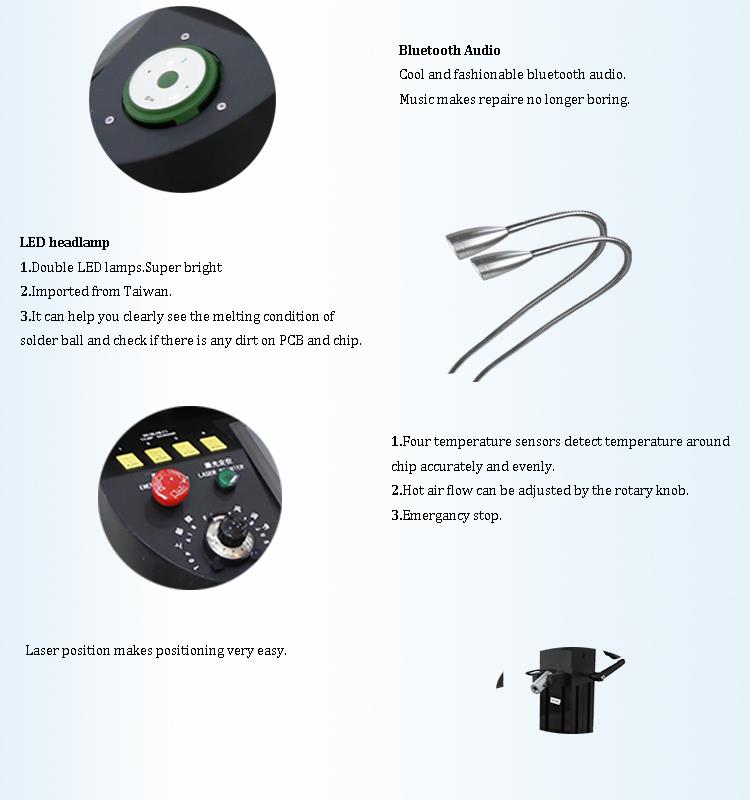

1. Bluetooth audio
Cool i moderan bluetooth audio.
Uz glazbu popravak više nije dosadan.

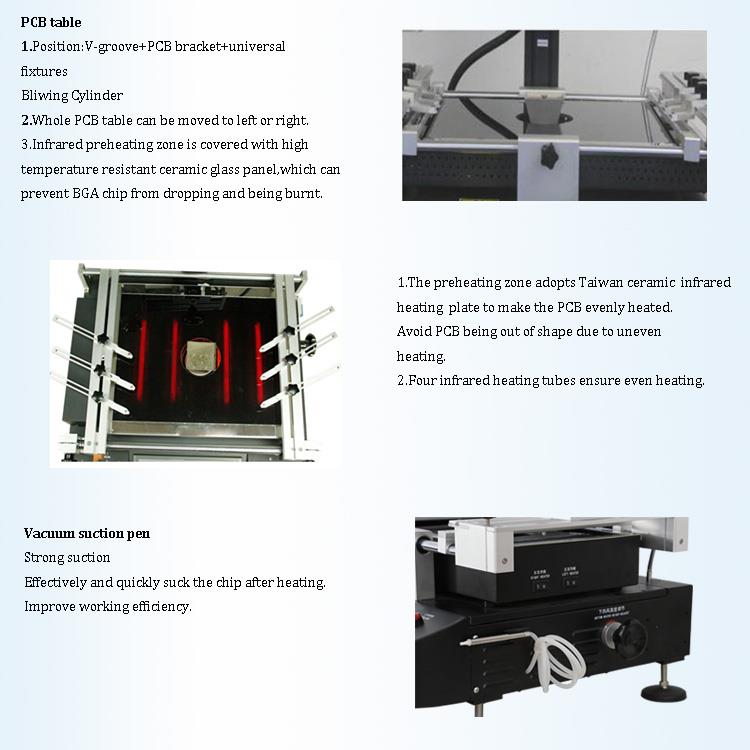

2. Četiri infracrvene grijaće cijevi osiguravaju ravnomjerno grijanje.
3. Četiri temperaturna senzora točno i ravnomjerno detektiraju temperaturu oko čipa.
4. Protok vrućeg zraka može se podesiti pomoću okretnog gumba.
5. Zaustavljanje u nuždi.
6. Laserska pozicija čini pozicioniranje vrlo lakim.

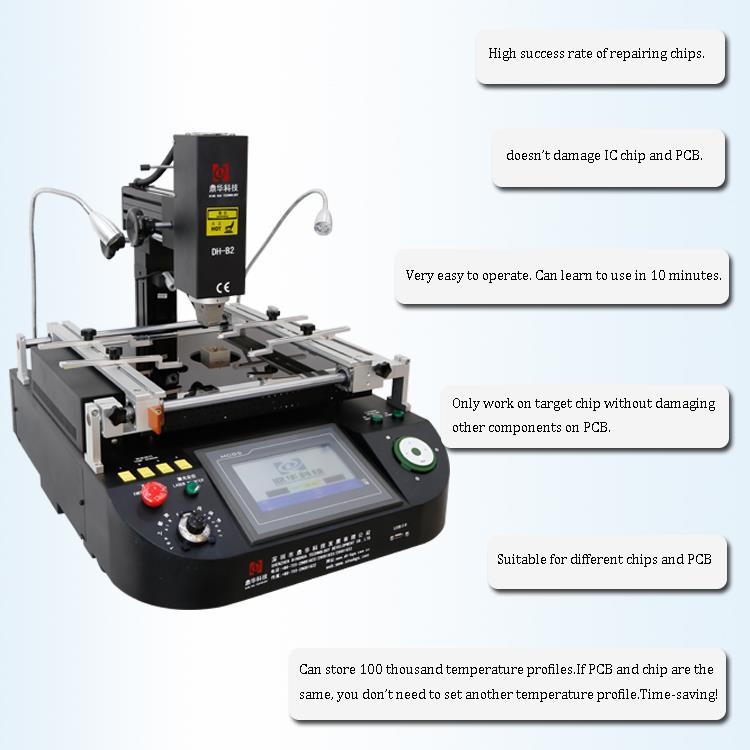

5. Zašto odabrati pametni telefon s ekranom osjetljivim na dodir BGA stanica za preradu DH-B2
1). S različitim veličinama mlaznica, jednostavnom zamjenom i korištenjem, dostupno je prilagođeno.
2). Šareni gumbi na engleskom i kineskom, lako se prepoznaju i koriste.
3). CE certifikat, uređaj za zaštitu od automatskog isključivanja u hitnim slučajevima.
4). Nema lažnog zavarivanja ili lažnog zavarivanja.
5). Snažan osjećaj termometra, preciznije mjerenje temperature.
6. Pakiranje, isporuka pametnog telefona s ekranom osjetljivim na dodir BGA stanica za preradu DH-B2

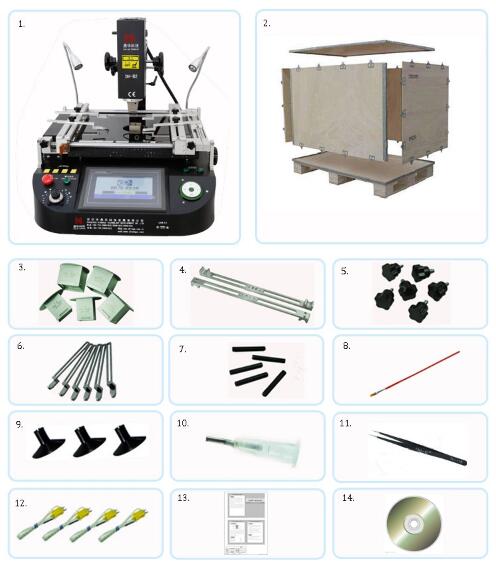

Popis pakiranja | |
Mašina | 1 set |
Gornja mlaznica | 3 kom (31*31mm,38*38mm,41*41mm) |
Donja mlaznica | 2 kom (34*34 mm, 55*55 mm) |
Greda | 2 kom |
Dugme od šljive | 6 kom |
Univerzalno učvršćenje | 6 kom |
Potporni vijak | 5 kom |
Olovka za kist | 1 kom |
Vakumirana posuda | 3 kom |
Vakuumska igla | 1 kom |
pinceta | 1 kom |
Žica senzora temperature | 4 kom |
Knjiga stručnih uputa | 1 kom |
Nastavni CD | 1 kom |
8. Povezano znanje o BGA
Sve prerade BGA moraju slijediti osnovno načelo. Broj ekspozicija BGA paketa i
BGA podloga za toplinski ciklus mora se smanjiti, a kako se broj toplinskih ciklusa povećava, vjerojatnost
toplinskog oštećenja jastučića, maske za lemljenje i samog BGA paketa se povećava. Trenutno stanje
BGA tehnologija Ova tehnika je atraktivna zbog velikog broja ulaza/izlaza. Zbog visoke cijene rendgenske inspekcije
opreme, ljudi često optužuju BGA za potrebu pregleda. Ova tehnologija ima prednost
nema potrebe za pregledom, a tehnologija postavljanja razvijena je od neovisne opreme do mehaničke
oprema. Krivulje ispisa i reflowa mogu se lako nacrtati. Međutim, kada se komponenta ukloni nakon ponovnog
pomicanje komponente, dodavanje kuglica za lemljenje komponenti obično ne zadovoljava potrebe korisnika.
