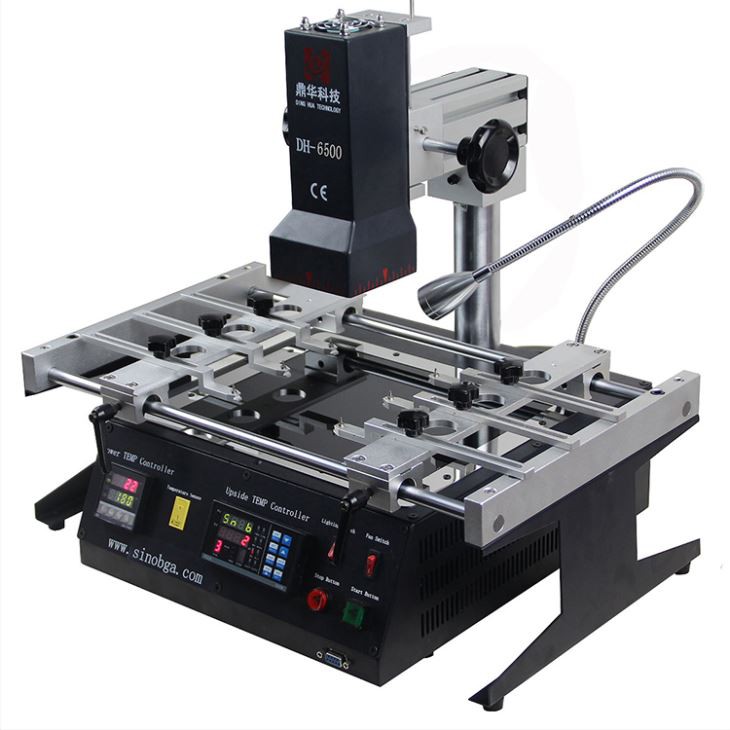

SMD BGA preradna stanica

IR tipkovnica BGA stroj za ponovno zabavljanje

Potpuna stanica za preradu BGA s dvije zone grijanja, pogodna za velike čipove (do 80 × 80 mm) i raznim PCB -ovima, poput onih u TV -u, igraćih konzola i računala .



1. Proizvodni parametar SMD BGA reprodukcije

Totalna snaga	2300W
Gornji grijač	450W
Donji grijač	1800W, potpuno zatvoren u odjeljku
Vlast	110 ~ 250V 50/60Hz
Pokret glave	Gore / dolje, rotirajte slobodno .
Rasvjeta	Tajvanski LED radno svjetlo, bilo koji kut podešen .
Skladištenje	Spremite 10 skupina temperaturnih profila
Pozicioniranje	V-krug, podrška PCB-a može se prilagoditi u X, Y uputama s vanjskim univerzalnim učvršćenjem
Kontrola temperature	K senzor, zatvorena petlja
Temp točnost	± 2 stupnja
PCB veličina	Max 270 * 320 mm min 20 * 20 mm
BGA čip	5*5 ~ 80*80 mm
Minimalni razmak čipova	0,15 mm
Senzor vanjskog temperature	1PC
Dimenzija	L480 × W370 × H390 mm
Neto težina	Oko 15,5kg





2. Pojedinosti o proizvodu

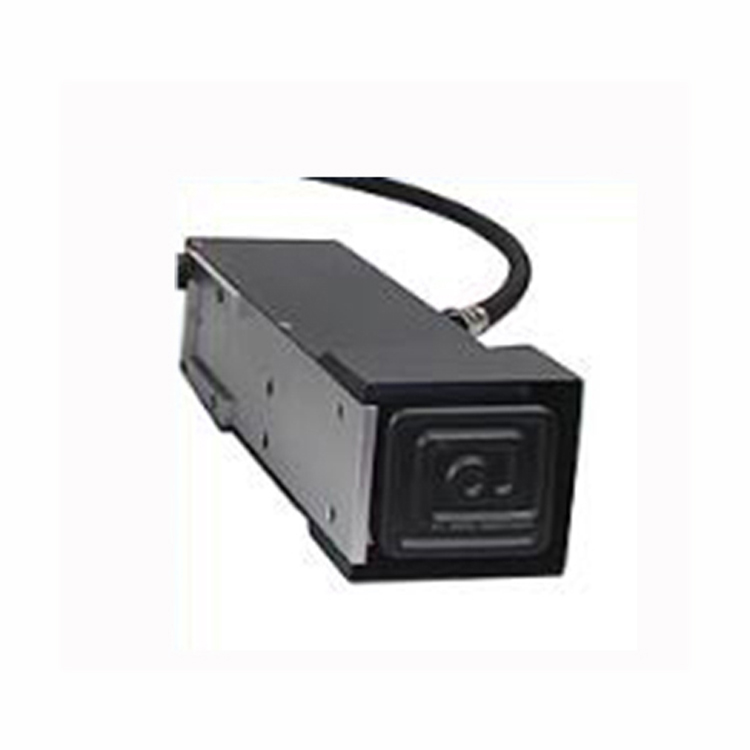

Gornji IR grijač: 80 × 80 mm, 450 W, 110–240 V (opcionalno) . može zagrijavati gotovo sve vrste čipova .

Pogodno za matične ploče do 270 × 320 mm .

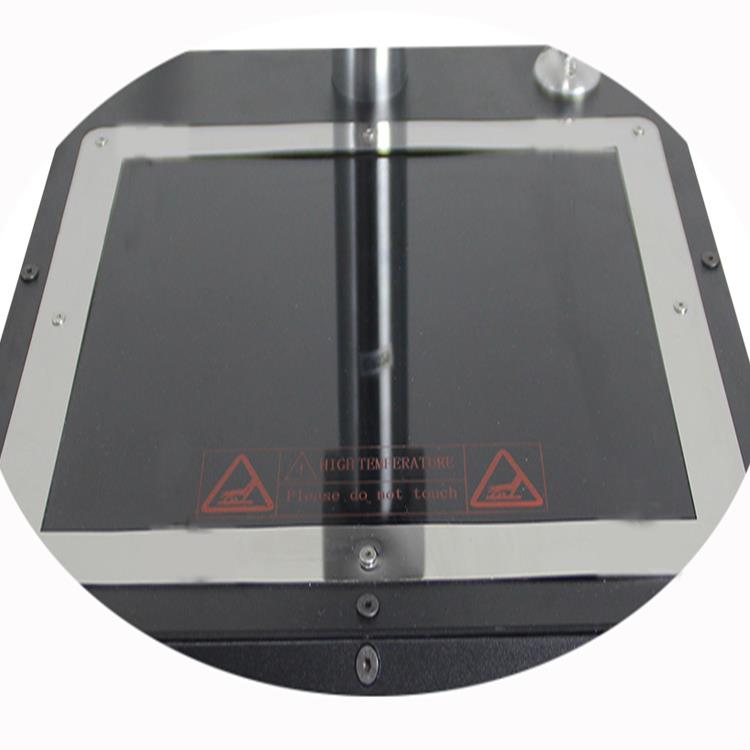

Donji IR grijač: potpuno zatvoren staklenim štitom .

Univerzalni čvoraUključite isječke krokodila, "V" žljebove i konveksne potpore kako bi osigurali PCB-a bilo kojeg TV-a i računala oblika na iPhones .

Bez obzira na PCB je TV, računalo iako iPhone etc .

Univerzalni čvora za bilo koji PCB s nepravilnim oblikom

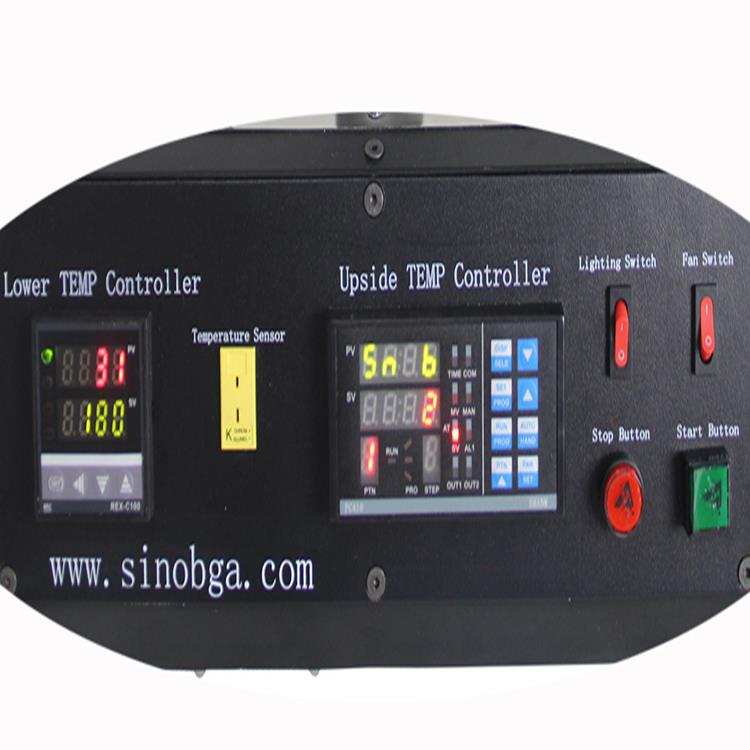

Ploča instrumenata za postavljanje temperature i vremena, jednostavan za rad i korištenje povoljno

Ploča s instrumentima



3. Posebna značajka

• Uvezeni visokokvalitetni, izdržljivi grijači .
• Taivanska infracrvena keramička predgrijana ploča sa staklenim oklopkom .
• Dvo-zone IR grijanje: i gornje i donje zone predgrijavanja .
• K-tipa kontrola temperature zatvorene petlje s točnošću ± 2 stupnja .
• Priključak vanjskog senzora za preciznije očitanja temperature .
• Zvučno upozorenje: Podsjetnik glasa 5–10 s prije završetka ciklusa grijanja, pomažući operatoru da pripremi .



4. Naša servisna IR tipkovnica BGA stroj za reprodukciju

• Prije isporuke: Svaki stroj podvrgava se testu vibracije od 24 sata, nakon čega slijedi konačni pregled .
• Nakon isporuke: Po dolasku na carinu kontaktiramo vas putem e -pošte, telefona ili whatsAppa kako bismo pomogli u zazorni .
• Na potvrdi: Pružamo instalacijske smjernice i operativnu podršku .



5. Pakiranje

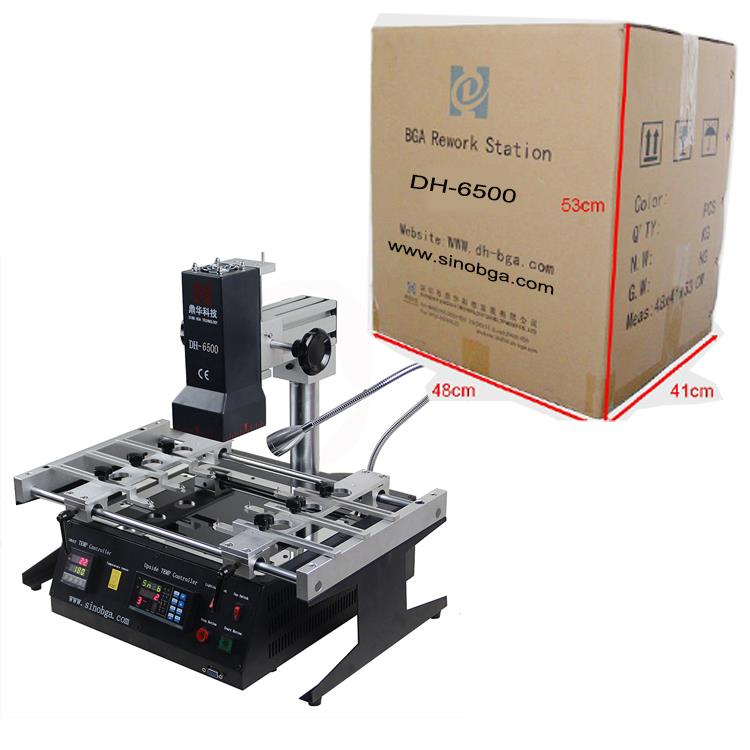

• Kućište kartona s pjenastim umecima za siguran transport .
• Pakirane dimenzije: 48 × 53 × 41 cm; Bruto težina: 23 kg .



Česta pitanja



Alati i materijali

Popravak je i uvijek ostaje, vrlo intenzivna operacija koja se više oslanja na pojedine vještine operatora nego na automatizaciju . Unatoč dostupnosti izvrsnih alata za popravak, mnoge su interne operacije popravljanja slabo opremljene . Sljedeće su neke osnovne smjernice za bitnu opremu potrebnu u modernoj operaciji popravka:



1. Ergonomska radna stanica

Učinkovit rad popravljanja ne može se obaviti na starom radnoj ploči ili improviziranim postavljanjima . Popravak ploče za računalo zahtijeva visoku razinu koncentracije i spretnosti . Stoga je odgovarajuća radna stanica - utemeljena na ESD i opremljena odgovarajućem rasvjetom, ako bi se ergonomilo - usavršila, astbhuntiralo, a poboljšanje je u tijeku {{5 {5 Učinkovitost .





2. Visokokvalitetni stereo mikroskop

Precizni popravak ne može se obaviti bez ove vrste mikroskopa dostupan u svakom trenutku . Ograničeni pristup je neadekvatan, jer se mora kontinuirano koristiti . Iako video kamere i monitori mogu biti prikladni za inspekciju ili treniranje, oni nemaju jasnost {{2} dodatno, protivno, protivno je bilo dobrog ostika {2}.. Sustavi rasvjete s fleksibilnim gunama za lagani smjer najbolje su opcije za tu svrhu .



3. Lemljenje

Precizno lemljenje je od vitalnog značaja za moderne operacije popravljanja . Tehničari se više ne mogu oslanjati na tradicionalne alate za lemljenje koji su se obično koristili prije samo nekoliko godina . sada zahtijevaju vrhunske glačale za lemljenje koje su visoko kontrolirane, ergonomski dizajnirane i kompatibilne sa širokim rasponom finih tipova {3}



4. Alati za uklanjanje komponenata

Povećavanje raznolikosti komponenti - i velikih i malih - zahtijeva niz specijaliziranih alata i tehnika za sigurno i učinkovito uklanjanje . Ovi alati obično koriste jednu od sljedećih metoda grijanja: vodljivi (kontakt), konvektivni (po vrućem plinu) ili infracrveni (po fokusiranim infracrvenim svjetiljkama) {}}}} {}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}



5. Pregrijavanje

Whenever possible, preheat the entire PC board before removing SMT components. Preheating reduces thermal shock from localized heating and speeds up the rework process. While most facilities have curing or drying ovens, an additional preheating station is often necessary to maintain consistent heat. A hotplate-style or infrared preheater can maintain the board temperature after it is removed iz pećnice ili je zagrijte od temperature okoline .



6. Alat za mikro bušenje i mljevenje

Ogromne, ručne alate za bušenje i mljevenje u kojima se nalaze i motor i napajanje u ručnici, teško je kontrolirati detaljne radove na popravku . laganog, visokokvalitetnog alata za bušenje zubnog stila preferira se za precizne zadatke .
