Stroj za preradu BGA zaslona osjetljivog na dodir

1.Specifikacija BGA stroja za preradu zaslona osjetljivog na dodir

Vlast	5300W
Gornji grijač	Vrući zrak 1200W
Donji grijač	Vrući zrak 1200W.Infracrveno 2700W
Napajanje	AC220V±10% 50/60Hz
Dimenzija	D530*Š670*V790 mm
Pozicioniranje	Nosač PCB-a s V-utorom i s vanjskim univerzalnim učvršćenjem
Kontrola temperature	Termoelement tipa K, upravljanje zatvorenom petljom, neovisno grijanje
Točnost temperature	±2 stupnja
Veličina PCB-a	Maks. 450*490 mm. Min. 22*22 mm
Fino podešavanje radnog stola	±15mm naprijed/nazad,±15mm desno/lijevo
BGA čip	80*80-1*1 mm
Minimalni razmak strugotine	0.15 mm
Senzor temperature	1 (izborno)

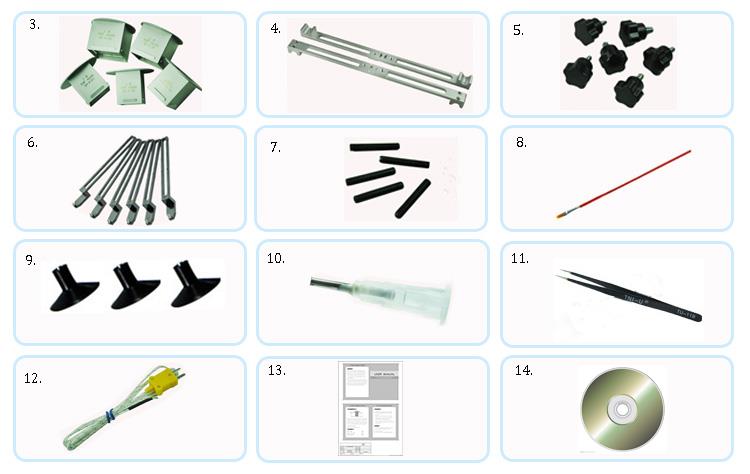

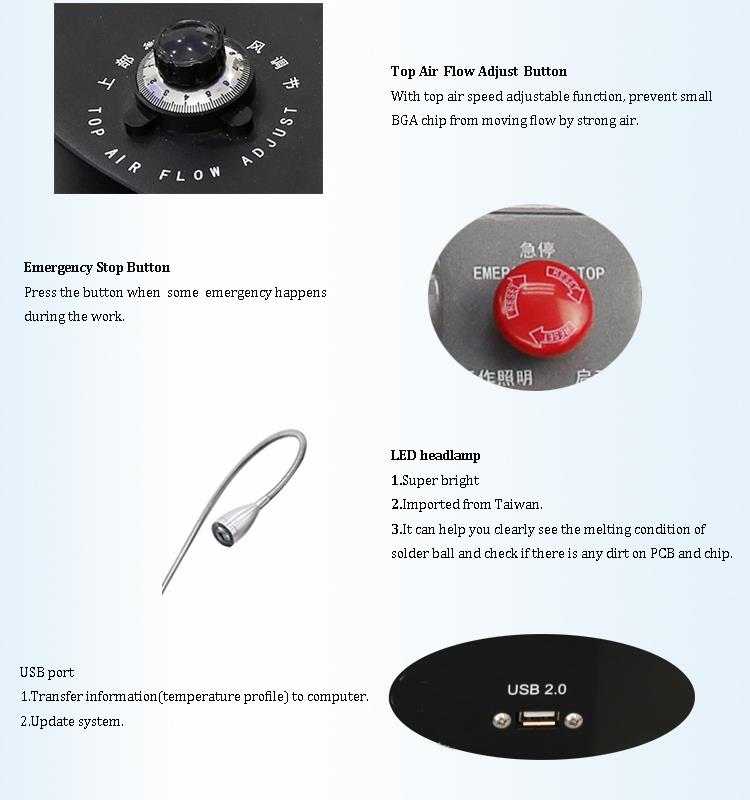

2. Pojedinosti BGA stroja za preradu zaslona osjetljivog na dodir

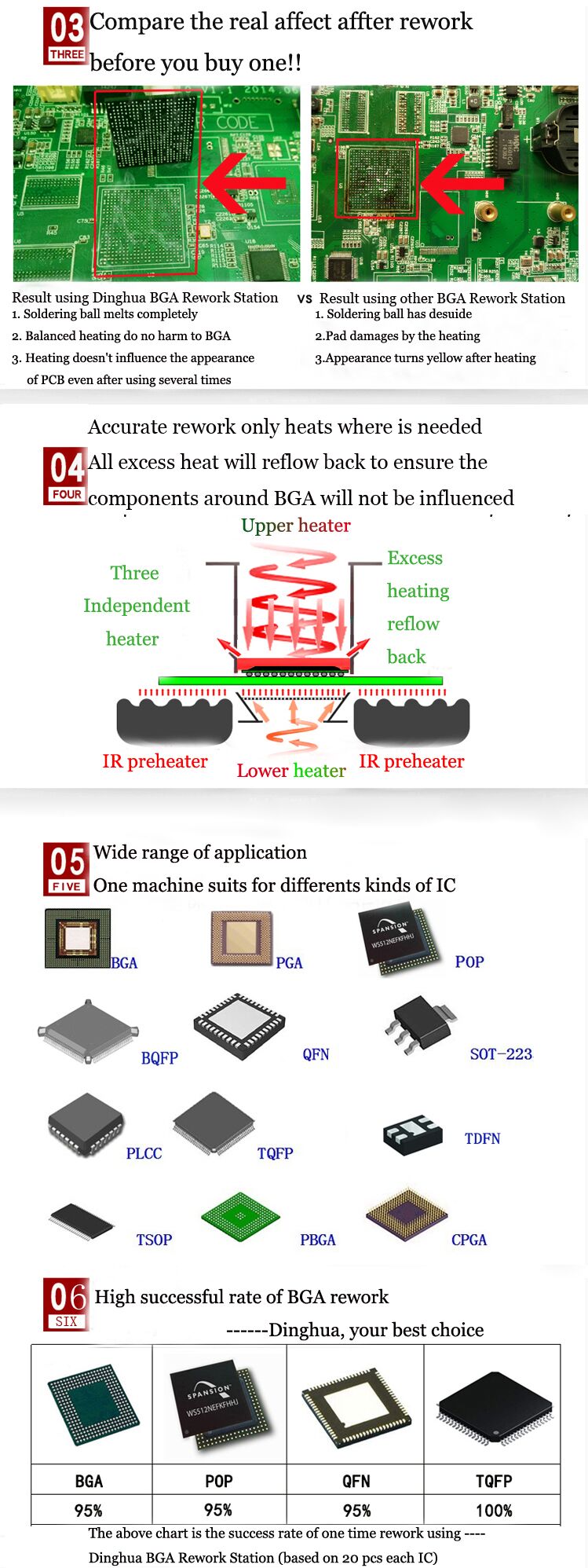

3. Zašto odabrati naš BGA stroj za preradu zaslona osjetljivog na dodir?

4. Certifikat BGA stroja za preradu zaslona osjetljivog na dodir

5. Pakiranje i otprema

Povezano znanje

Smjernice za proces rada prerade BGA čipa

I. Smjernice za proces popravka BGA čipa

Ovaj članak prvenstveno opisuje postupke odlemljivanja i postavljanja kuglica za BGA IC-ove i mjere opreza koje treba poduzeti pri radu s olovnim i bezolovnim pločama na BGA stanici za preradu.

II. Opis procesa popravka BGA čipa

Tijekom održavanja BGA treba imati na umu sljedeće probleme:

1. Kako biste spriječili oštećenje uzrokovano previsokom temperaturom tijekom procesa odlemljivanja, temperaturu pištolja za vrući zrak treba prethodno namjestiti prije uporabe. Potreban temperaturni raspon je 280-320 stupnjeva. Temperatura se ne smije podešavati tijekom procesa odlemljivanja.
2. Spriječite oštećenje od statičkog elektriciteta nošenjem elektrostatičke narukvice prije rukovanja komponentama.
3. Kako biste izbjegli oštećenje od vjetra i pritiska pištolja za vrući zrak, prilagodite tlak i protok zraka pištolja za vrući zrak prije uporabe. Izbjegavajte pomicanje pištolja tijekom odlemljivanja.
4. Kako biste spriječili oštećenje BGA jastučića na PCBA, nježno dodirnite BGA pincetom da provjerite je li se lem otopio. Ako se lem može ukloniti, osigurajte da se neotopljeni lem zagrijava dok se ne otopi. Napomena: Rukujte pažljivo i ne koristite pretjeranu silu.
5. Obratite pozornost na položaj i orijentaciju BGA na PCBA kako biste izbjegli stvaranje sekundarne kuglice lema.

III. Osnovna oprema i alati koji se koriste u održavanju BGA

Sljedeća osnovna oprema i alati su potrebni:

1. Inteligentni pištolj za vrući zrak (koristi se za uklanjanje BGA).
2. Antistatički stol za održavanje i elektrostatički remen za ručni zglob (nosite remen za ručni zglob prije rada i rada na antistatičkoj stanici).
3. Antistatički čistač (koristi se za čišćenje BGA).
4. BGA stanica za preradu (koristi se za BGA lemljenje).
5. Visokotemperaturna pećnica (za pečenje PCBA ploča).

Pomoćna oprema: Vakuumska sisaljka, povećalo (mikroskop).

IV. Priprema pečenja prije ploče i srodni zahtjevi

1. Daska će zahtijevati različita vremena pečenja ovisno o vremenu izlaganja. Vrijeme izlaganja temelji se na datumu obrade na crtičnom kodu ploče.

2. Vremena pečenja su sljedeća:

• Vrijeme izlaganja Manje od ili jednako 2 mjeseca: vrijeme pečenja=10 sati, temperatura=105±5 stupnjeva
• Vrijeme izloženosti > 2 mjeseca: vrijeme pečenja=20 sati, temperatura=105±5 stupnjeva

3. Prije pečenja ploče, uklonite komponente osjetljive na temperaturu, poput optičkih vlakana ili plastike, kako biste spriječili oštećenje od topline.

4. Sve prerade BGA moraju biti dovršene unutar 10 sati nakon što je ploča uklonjena iz pećnice.

5. Ako se prerada BGA ne može dovršiti unutar 10 sati, pohranite PCBA u pećnicu za sušenje kako biste izbjegli upijanje vlage. Ponovno zagrijavanje PCBA može uzrokovati štetu.

V. Koraci odlemljivanja BGA čipa i postavljanja kuglice

1. BGA priprema prije lemljenja

Postavite parametre pištolja za vrući zrak na sljedeći način: temperatura=280 stupnjeva –320 stupnjeva , vrijeme lemljenja=35–55 sekundi, protok zraka=razina 6. Postavite PCBA na antistatički stol i osigurajte ga.

2. Lemljenje BGA čipa

Zapamtite smjer i položaj čipa prije nego što ga uklonite. Ako nema sitotiska ili oznake na PCBA, upotrijebite marker da ocrtate malo područje oko dna BGA. Nanesite malu količinu fluksa ispod ili oko BGA. Odaberite odgovarajuću posebnu mlaznicu za zavarivanje veličine BGA za pištolj za vrući zrak. Poravnajte ručku pištolja okomito s BGA, ostavljajući oko 4 mm između mlaznice i jedinice. Aktivirajte pištolj za vrući zrak. Automatski će odlemiti pomoću unaprijed postavljenih parametara. Nakon odlemljivanja pričekajte 2 sekunde, a zatim vakuumskom olovkom uklonite BGA komponentu. Nakon uklanjanja, pregledajte ima li na pločici oštećenja kao što je podizanje, ogrebotine na strujnom krugu ili odvajanje. Ako se pronađe bilo kakva abnormalnost, odmah je riješite.

3.BGA i PCB čišćenje

• Postavite ploču na radni stol. Koristite lemilo i pletenicu za lemljenje kako biste uklonili višak lema s jastučića. Pazite da ne povlačite jastučić kako biste izbjegli oštećenje.
• Nakon čišćenja jastučića, upotrijebite otopinu za čišćenje PCB-a i krpu za čišćenje površine. Ako CPU zahtijeva ponovno kuglanje, koristite ultrazvučni čistač s antistatičkim uređajem za čišćenje BGA komponente prije ponovnog kuglanja.

Bilješka:Za uređaje bez olova, temperatura lemilice treba biti 340±40 stupnjeva. Za CBGA i CCGA jastučiće, temperatura lemilice treba biti 370±30 stupnjeva. Ako je temperatura lemilice nedovoljna, potrebno je izvršiti prilagodbe na temelju stvarnih uvjeta.

4.BGA kuglanje čipova

Limenka za BGA čipove trebala bi biti izrađena od laserski izbušenih čeličnih limova s ​​jednostrano proširenom mrežom. Debljina lima treba biti 2 mm, a zidovi rupa moraju biti glatki. Donja strana rupe (strana koja je u kontaktu s BGA) mora biti glatka i bez ogrebotina. Koristeći BGA rework station, postavite BGA na matricu, osiguravajući precizno poravnanje. Šablonu treba učvrstiti magnetskim blokom. Mala količina gušće paste za lemljenje nanosi se na šablonu, ispunjavajući sve otvore mreže. Čelični lim se zatim polako podiže, ostavljajući male kuglice lema na BGA. Zatim se ponovno zagrijavaju pištoljem za vrući zrak kako bi se formirale jednolike kuglice lema. Ako kuglice za lemljenje nedostaju na pojedinačnim jastučićima, ponovno nanesite lem ponovnim pritiskom na čelični lim. Nemojte zagrijavati čelični lim s pastom za lemljenje jer to može utjecati na njegovu točnost.

5.BGA lemljenje čipova

Nanesite malu količinu topitelja na BGA kuglice za lemljenje i PCBA jastučiće, zatim poravnajte BGA s izvornim oznakama. Izbjegavajte korištenje pretjeranog fluksa, jer to može uzrokovati mjehuriće kolofonije, koji mogu pomaknuti strugotinu. Postavite PCBA na BGA stanicu za preradu, poravnavajući je vodoravno. Odaberite odgovarajuću mlaznicu i postavite mlaznicu 4 mm iznad BGA. Upotrijebite unaprijed odabrani profil temperature na BGA stanici za preradu, koja će automatski zalemiti BGA.Bilješka:Ne pritišćite BGA tijekom lemljenja, jer to može uzrokovati kratki spoj između kuglica. Kada se BGA kuglice za lem otope, površinska napetost će centrirati čip na PCBA. Kada stanica za preradu završi zagrijavanje, oglasit će se alarm. Nemojte pomicati PCBA dok se ne ohladi 40 sekundi.

VI. Pregled BGA lemljenja i čišćenje PCBA ploče

1. Nakon lemljenja očistite BGA komponentu i PCBA sredstvom za čišćenje ploča kako biste uklonili višak topitelja i čestice lema.
2. Pomoću povećala pregledajte BGA i PCBA, provjerite je li čip centriran, poravnat i paralelan s PCBA. Potražite prelijevanje lemljenja, kratke spojeve ili druge probleme. Ako se pronađu bilo kakve abnormalnosti, ponovno zalemite zahvaćeno područje. Ne nastavljajte s testiranjem stroja dok pregled nije dovršen, kako biste izbjegli širenje greške.
