Potpuno automatizirana optička BGA Reball stanica

Potpuno automatska BGA stanica za preradu HD-A5 je vrhunski stroj za popravak/sastavljanje, s uvezenom optikom

CCD kamera, automatski ulagač čipova koji može učitati čip do 80*80 mm i manje od 5 kg težine,

posebno njegovo snimanje potpunih temperaturnih profila vrlo je korisno za međunarodne tvrtke, jer im je potrebno

analizirati rezultate lemljenja i odlemljivanja pod različitim temperaturama i vremenima itd.

Proizvodni parametri potpuno automatizirane optičke bga reball stanice

Pojedinosti o proizvodnji potpune automatske optičke bga reball stanice

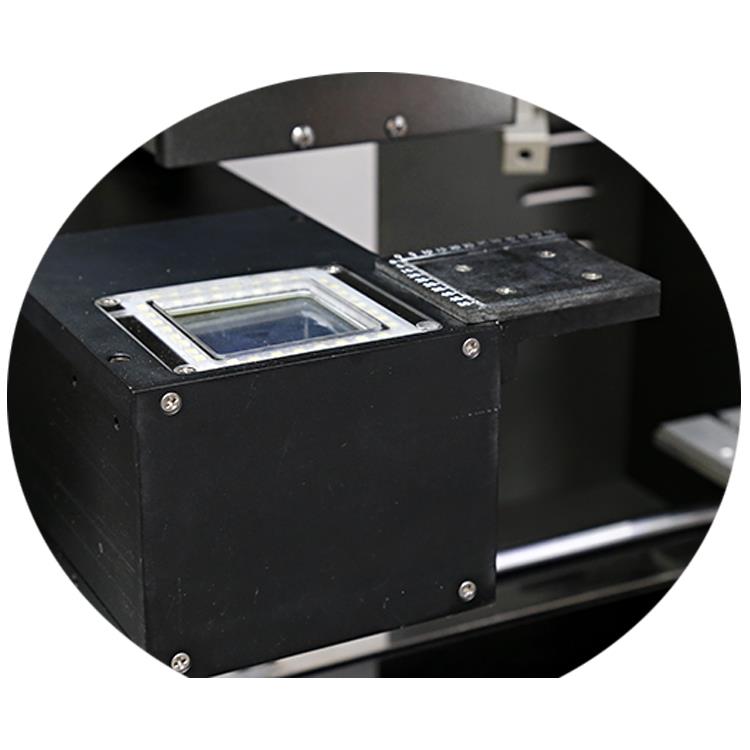

Optička CCD kamera i ulagač čipova

Uvezena optička CCD kamera s funkcijom razdvajanja u dvije boje, jedna boja su točkice, jedna su točkice PCB-a,

oboje se prikazuju na zaslonu.

Ulagač strugotine, može automatski nositi strugotinu za podizanje ili zamjenu, veličina čipa može biti do 80*80 mm, i

opterećenje manje od 5 kg.

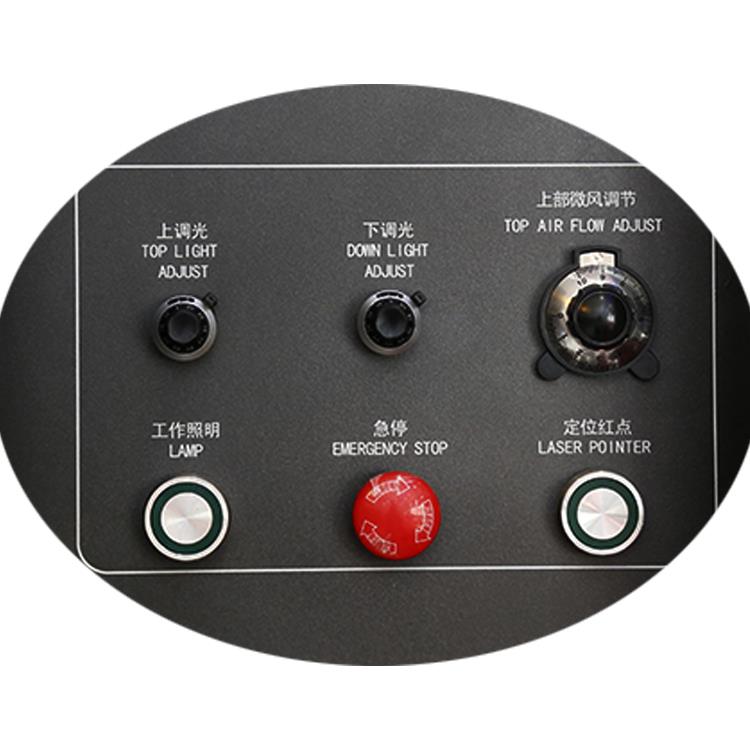

Podešavanje gornjeg protoka zraka, može biti ručno ili automatsko, posebno za popravak mikro čipova vrlo korisno.

Podešavanje gornjeg/donjeg svjetla, koristi se za optička CCD svjetla koja se prikazuju na zaslonu monitora.

Gumb za hitne slučajeve, može se pritisnuti bilo kada ako je potrebno, a zatim će se stroj odmah zaustaviti.

Lasersko pozicioniranje, koje može pomoći PCB-u ili čipu da pronađu pravi položaj na radnom stolu.

Višestruki termoelementi mogu bolje testirati i verificirati različita područja grijanja, tako da se temperatura bolje kalibrira

u slučaju bilo koje temperature niže ili više.

Područje infracrvenog predgrijanja sastoji se od 6 komada vlaknastih grijaćih cijevi i prekrivenih staklenim štitom koji može spriječiti

sve male komponente čak i ako prašina pada u njih, a ovo svijetlo svjetlo lako se apsorbira

PCB, kada se popravlja mali PCB, 4 od njih se mogu isključiti.

Kako radi automatska BGA stanica za preradu:

Kvalifikacija proizvoda potpuno automatske optičke bga reballing stanice

Do sada su naši kupci imali Foxconn, Lenovo i Huawei itd., neki od njih su koristili bga preradu

postaja više od 7 godina i odražava se vrlo dobro.

Ovo je jedan od vrhova ledenog brijega radionice, a BGA stanica za preradu DH-A5 se sastavlja, ostali su

podešavanje, čist pod i uredno slaganje jedan su od nužnih uvjeta dobre kvalitete.

Nagrađeni CE, patenti i sustav certificiranja kvalitete proizvoda itd. Koji su znak izvrsnih proizvoda.

FAQ:

Nekoliko savjeta o popravku

Koja je veličina tiskane ploče koju često popravljate?

Odredite veličinu radne površine BGA stola za obradu koji kupujete. Općenito, veličina običnih prijenosnih računala i matičnih ploča računala manja je od 420x400 mm. Ovo je osnovna smjernica pri odabiru modela.

Veličina čipa koji se često lemi

Važno je znati i maksimalnu i minimalnu veličinu čipa. Tipično, dobavljač će osigurati četiri mlaznice. Veličina najvećeg i najmanjeg čipsa odredit će veličinu mlaznice koju trebate odabrati.

Veličina napajanja

Općenito, glavni kablovi za napajanje u individualnim radionicama su 2,5 mm². Kada birate BGA stanicu za preradu, nazivna snaga ne smije prelaziti 4500 W. Ako se dogodi, to može uzrokovati poteškoće pri uvođenju kabela za napajanje.

S funkcijom

Ima li 3 temperaturne zone?

Tri temperaturne zone trebaju uključivati ​​gornju grijaću glavu, donju grijaću glavu i infracrvenu zonu predgrijanja. Ove tri zone su standardna konfiguracija. Trenutno neki proizvodi na tržištu imaju samo dvije temperaturne zone, koje se sastoje od gornje grijaće glave i infracrvene zone predgrijanja. Stopa uspješnosti zavarivanja za ove modele je vrlo niska, stoga to svakako provjerite prilikom kupnje.

Može li se donja grijaća glava pomicati gore-dolje?

Donja grijaća glava mora se moći pomicati gore-dolje. Ovo je jedna od bitnih značajki BGA stanice za preradu. Kada radite s relativno velikim tiskanim pločama, mlaznica donje grijaće glave dizajnirana je da pruži pomoćnu podršku kroz konstrukcijski dizajn. Ako se ne može kretati gore-dolje, neće ispuniti tu ulogu, a stopa uspješnosti zavarivanja bit će znatno smanjena.

Ima li funkciju inteligentnog postavljanja krivulje?

Postavka temperaturnog profila jedan je od najvažnijih aspekata pri korištenju BGA stanice za preradu. Ako temperaturna krivulja nije ispravno postavljena, stopa uspješnosti zavarivanja bit će vrlo niska, a zavarivanje ili rastavljanje možda neće biti moguće. Na tržištu sada postoje proizvodi, kao što je GM5360 tvrtke Goldpac Technology, koji nude prikladne postavke temperaturne krivulje.

Ima li funkciju ponovnog lemljenja?

Ako je postavka temperaturne krivulje netočna, korištenje ove funkcije može značajno poboljšati stopu uspješnosti zavarivanja. Temperatura zavarivanja se može podešavati tijekom procesa zagrijavanja.

Ima li funkciju hlađenja?

Općenito, za hlađenje se koriste poprečni ventilatori.

Ima li ugrađenu vakuum pumpu?

Ugrađena vakuumska pumpa prikladna je za upijanje BGA čipa prilikom njegovog rastavljanja.
