Vrući zrak optički BGA Reballing kolodvor

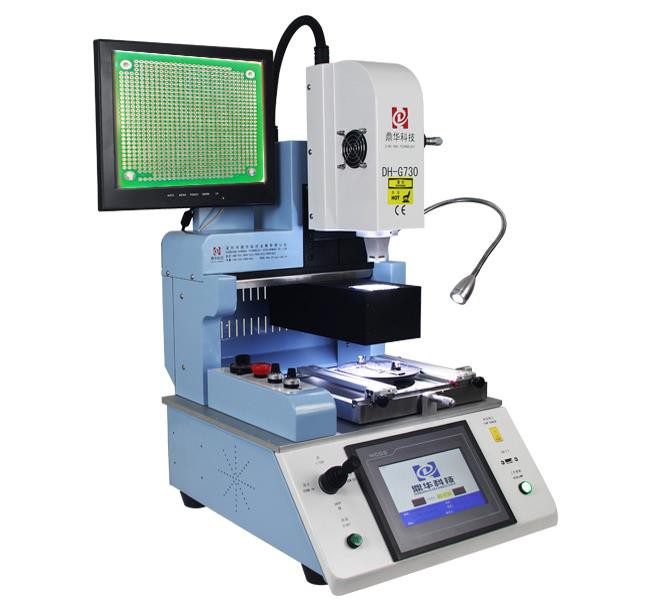

Ovaj stroj DH-G730 je automatska postaja za reprodukciju, s 15-inčnim zaslonom od 10 inča i 1080p te uvezenom optičkom CCD kamerom koja može podijeliti dvije boje za čip i PCB, a posebno se koristi za IC mobilnog telefona, kao što su iPhone, Samsung, Huawei i Xiaomi ...
Opis
Optička BGA reballing stanica za toplotni zrak

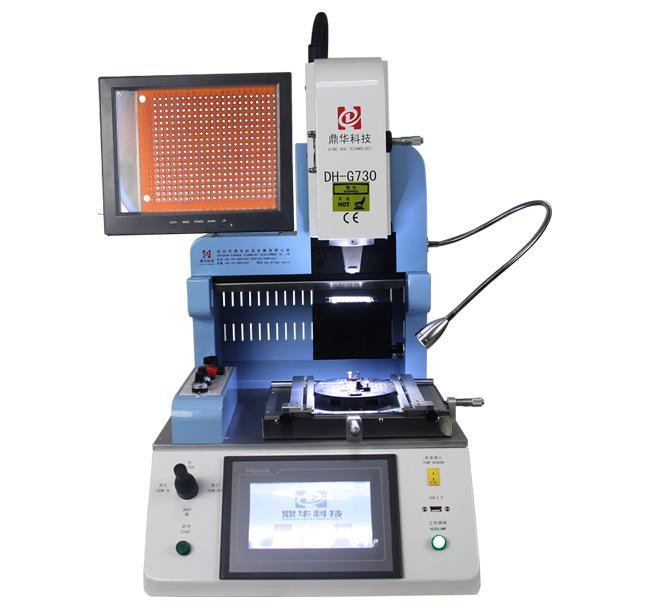

Ovaj stroj DH-G730 je automatska replikacijska postaja sa 15 inčnim zaslonom i 1080P te uvezena optička CCD kamera koja može podijeliti dvije boje za čip i PCB, a posebno se koristi za IC mobilnog telefona, kao što su iphone, Samsung , Huawei i Xiaomi itd.
Detalji o optičkoj BGA reballing stanici vrućeg zraka
Ukupna snaga | 2500W |
Top grijač | 1200W |
Grijanje na donjoj strani | 1200W |
Vlast | AC110 ~ 240V ± 10% 50/60 Hz |
Način operacije | Dva načina rada: ručni i automatski. HD zaslon osjetljiv na dodir, inteligentni čovjek-stroj, postavka digitalnog sustava. |
Optički leća CCD kamere | 90 ° otvaranje / sklapanje |
Monitor zaslon | 1080P |
Uvećanje fotoaparata | 1x - 200x |
Finansiranje radnog stola: | ± 15mm naprijed / natrag, ± 15mm desno / lijevo, |
Gornji mikrometar za podešavanje kuta | 60 ͦ |
Točnost položaja: | ± 0.01mm |
Položaj PCB-a | Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "podrškom od 5 boda" + V-groov držača PCB-a + univerzalnih sklopova. |
Rasvjeta | Tajvan je vodio radnu svjetlost, bilo koji kut prilagodljiv |
Pohrana temperature profila | 50000 grupa |
Kontrola temperature | K senzor, zatvoriti petlju |
Način rada | PLC kontrola |
Točnost temp | ± 1 ° C |
Veličina PCB-a | Sve vrste mobilne telefonske matične ploče |
BGA čip | 1x1 - 80x80 mm |
Minimalni razmak čipa | 0,15 mm |
Vanjski temperaturni senzor | 1pc |
Dimenzije | L420 × W450 × H680 mm |
Neto težina | 35KG |
Pojedinosti o optičkoj bateriji za vrući zrak
Zaslon HD monitora, 1080P, točaka čipa i PCBA može se prikazivati na njemu, kada promatramo dvije vrste presavijene boje, samo kliknite na "start" za pokretanje stroja.

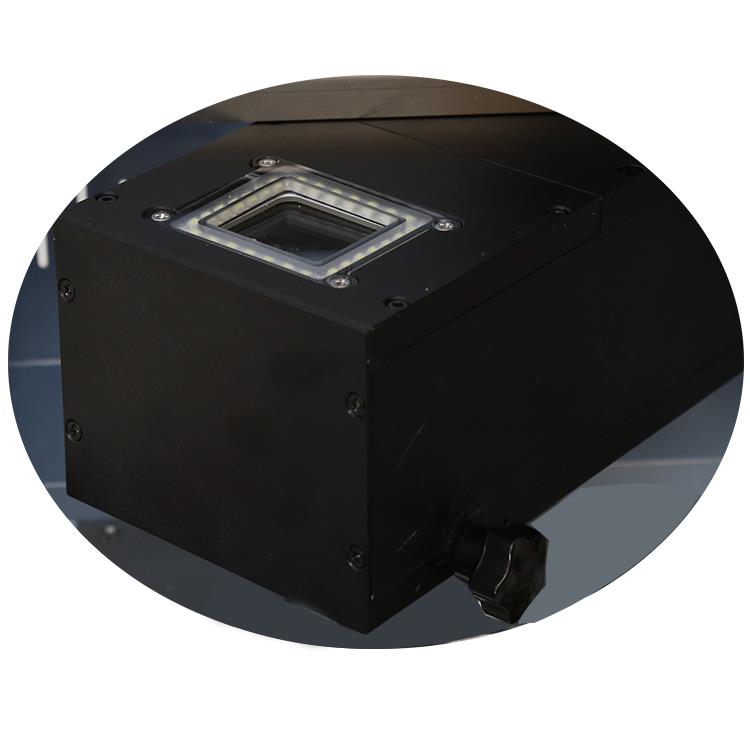

Uvezena optička CCD kamera, koja može prikazati dvije vrste boja na zaslonu tog monitora, kako bi se uskladili za bga, IC i QFN itd.

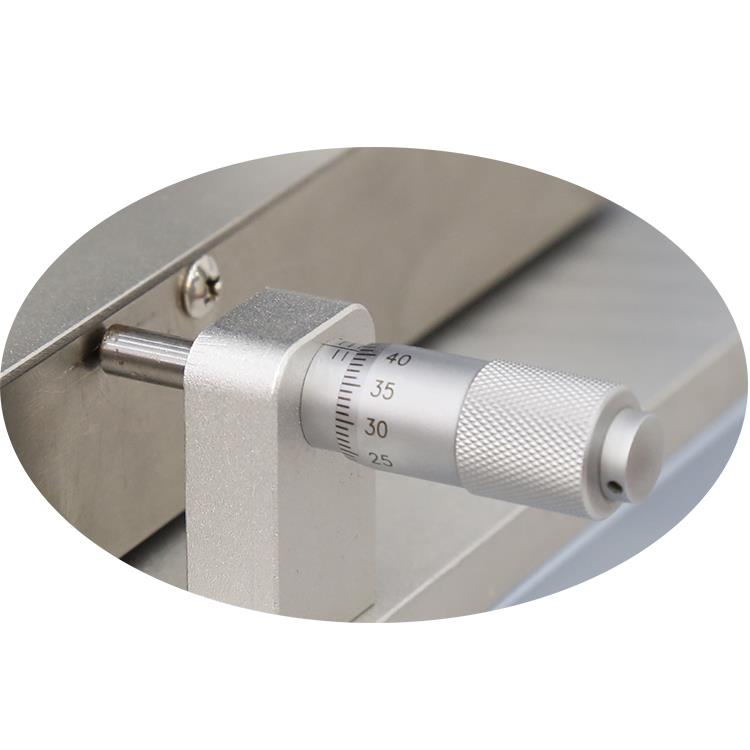

Micrometar za PCB precizno podešava desno ili lijevo i natrag ili unatrag kada se poravnava za čip na PCB.
Funkcionalne tipke Bga rework postaje, kao što je, prilagođavanje zraka za vrh vrući zrak prilikom ispuštanja ili lemljenja, tipke za nuždu i podešavanje svjetla za CCD fotoaparat.

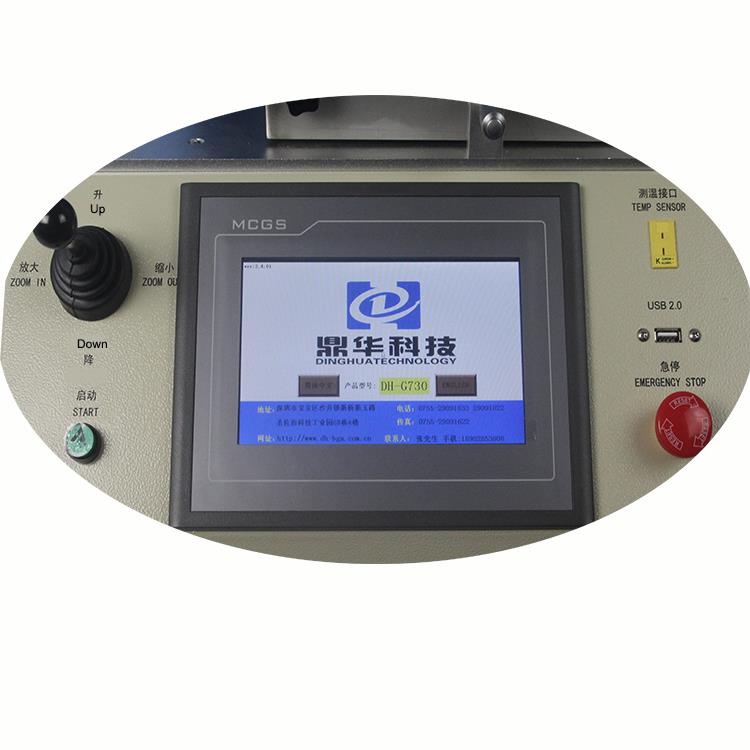

DH-G730 bga rework radna stanica sučelje, jednostavan i lagan za rukovanje, svi parametri se mogu postaviti na dodirni zaslon, to je kontrolno središte cijelog stroja.
O našoj tvornici

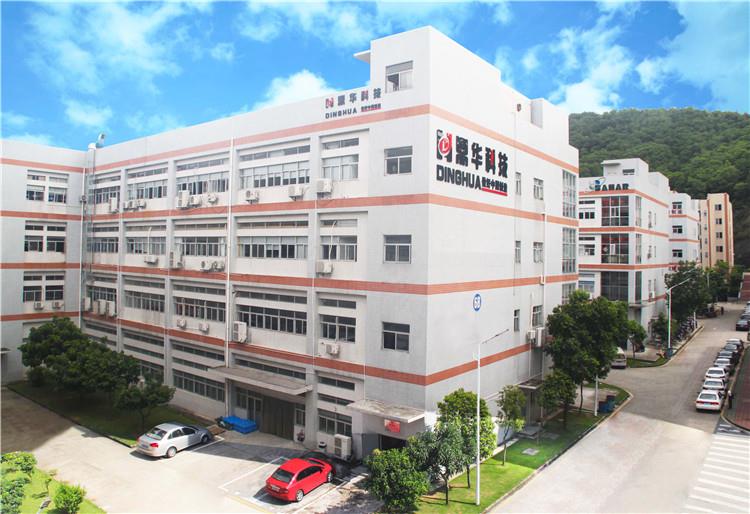

Naša tvornica vani

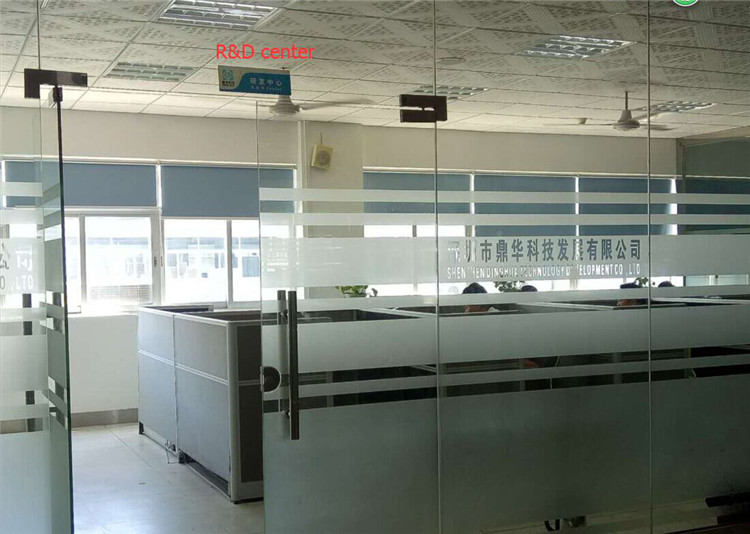

Odjel za razvoj i istraživanje za novi stil Razvoj Bga radne stanice

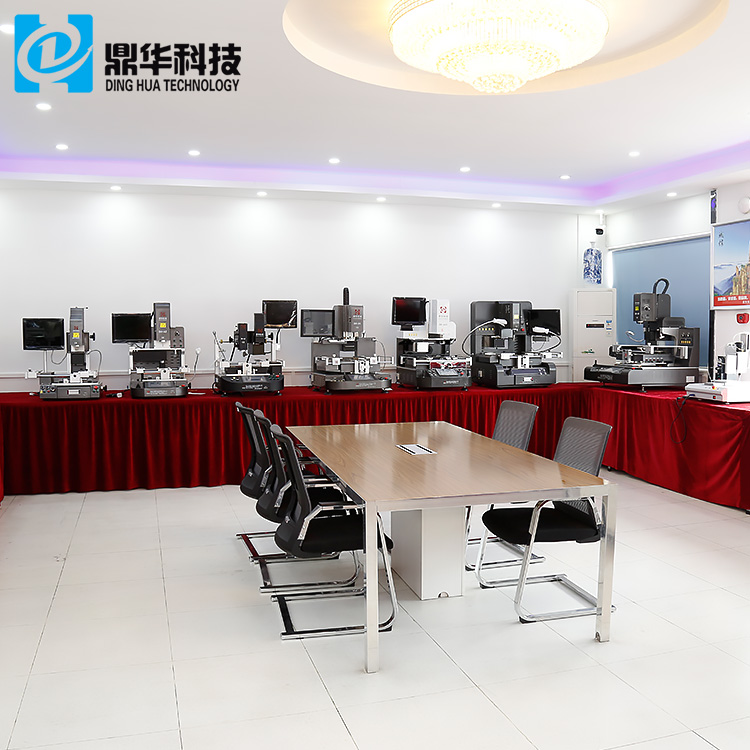

Svijetla i široka izložbena prostorija za BGA prerađivačku postaju koja se prikazuje za posjet klijenta
Jedan od naših ureda

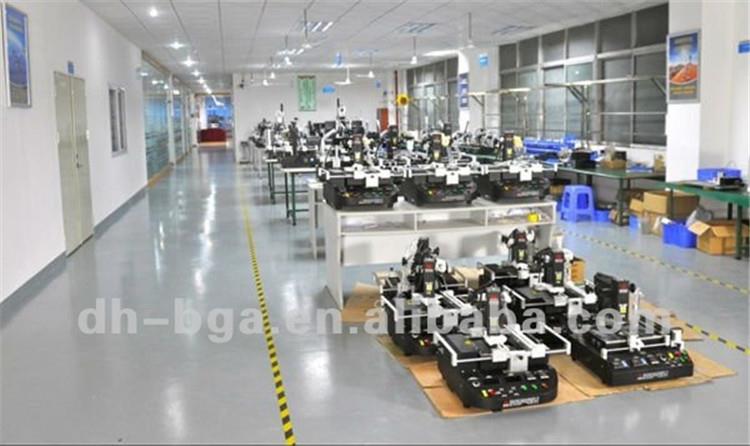

Naša radionica za montažu BFA rework postaje
Dostava, isporuka i servis optičke bga reballing postaje za vrući zrak
Sav stroj će biti upakiran u šperploče (bez potrebe za fumigacijom), i staviti drvene šipke, pjene i male kartonske kutije, itd., Za stroj fiksne.
Svaki stroj će imati barem godinu dana jamstva za cijeli stroj, a 3 godine za grijače, ako bi narudžba više od 10 postavljena u jednom trenutku, jamstvena godina bila bi 3 godine.
FAQ o optičkoj bga reballing stanici za vrući zrak
1. P: Ako moram koristiti mlaznicu za vrući zrak?
O: Da, ako veličina vašeg čipa nije redovna, mlaznica se može prilagoditi.
2. P: Kada očistim ostatak, moram li koristiti alkohol?
O: Ne, također možete koristiti otapalo, ionako, nakon korištenja, bolje je oprati ruku.
3. P: Koliko doze stroj ima grijače?
O: 2 grijalice, obje su vrući zrak, jer su sve PCB-ove mobilnog telefona vrlo male, ne moraju se prethodno zagrijati.
4. P: Koja veličina može pokupiti ugrađenom vakuumskom olovkom?
O: Dostupna veličina je od 1 * 1 ~ 80 * 80mm
Popravak znanja ili savjeta
Popravak bušenja, metoda transplantacije
PREGLED
Ova metoda se koristi za popravak ozbiljnih oštećenja rupice ili izmjene veličine, oblika ili položaja nepodržanih alata ili montažne rupice. Rupa može imati komponente vodiče, žice, pričvršćivače, igle, stezaljke ili drugi hardver koji prolazi kroz njega. Ova metoda popravka koristi kolčak odgovarajućeg materijala za ploče i epoksidnu čvrstoću za pričvršćivanje kolčaka na mjestu. Nakon što se novi materijal spoji na mjestu, može se izvući nova rupa. Ova se metoda može koristiti na jednostranim, dvostranim ili višeslojnim pločama i sklopovima.
OPREZ
Oštećene unutarnje slojne veze mogu zahtijevati dodavanje površinske žice.
REFERENCE
Predgovor 1.0
Rukovanje elektroničkim sklopovima
2.2 Čišćenje
2.5 Pečenje i predgrijavanje
2.7 Mješanje i rukovanje epoksidom
ALATI I MATERIJALI
Rod od osnovnog materijala
Čistač
Kraj mlinova
epoksidna
Sustav mikro drila
Mikroskop
Miješanje štapića
Pećnica
Precizni nož
Precizni sustav bušenja
Razor Saw
Traka, visoka temperatura
maramice
POSTUPAK
1.Lišite područje.
2. Izbušite oštećenu ili nepravilnu rupu pomoću karbidnog završnog mlina ili bušilice. Očistite rupu preciznom bušilicom ili glodalom za točnost. Promjer alata za rezanje trebao bi biti što manji, ali još uvijek obuhvaća cijelo oštećeno područje.
BILJEŠKA
Abrasionne operacije mogu generirati elektrostatičke naboje.
3. Izbjegavajte komad zamjenske osnovne šipke materijala. Šipka osnovne građe izrađena je od FR-4 šipke. Izrežite duljinu oko 12,0 mm (0,50 ") duže nego što je potrebno.
4. Obrišite prerađeno područje.
5. Koristite traku s visokom temperaturom kako biste zaštitili izložene dijelove PC ploče koja graniči s prorezom.
6.Mix epoksi.
7. Obojite obje šipke i rupu epoksidom i pričvrstite ih zajedno. Nanesite dodatni epoksid oko perimetra novog materijala. Uklonite višak epoksida.
8. Obezbijediti epoksi po postupku 2.7 Mješanje i rukovanje epoksidom.
OPREZ
Neke komponente mogu biti osjetljive na visoke temperature.
9. Uklonite traku i odrezajte višak materijala pomoću britve. Sjeckajte ili pričvrstite čahuru u ravnini s površinom ploče.
10. Dovršite postupak redukcijom rupe i dodavanjem strujnih krugova po potrebi.
