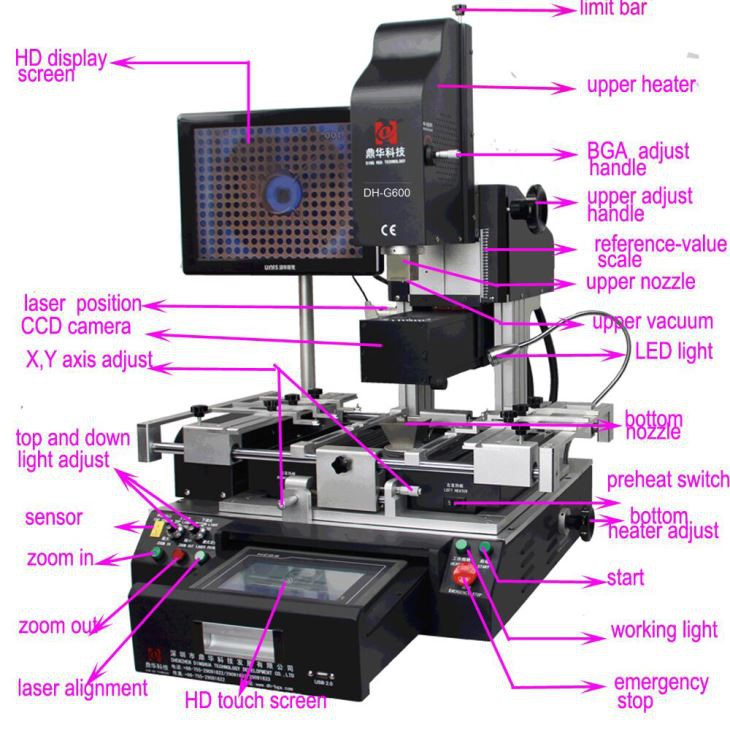

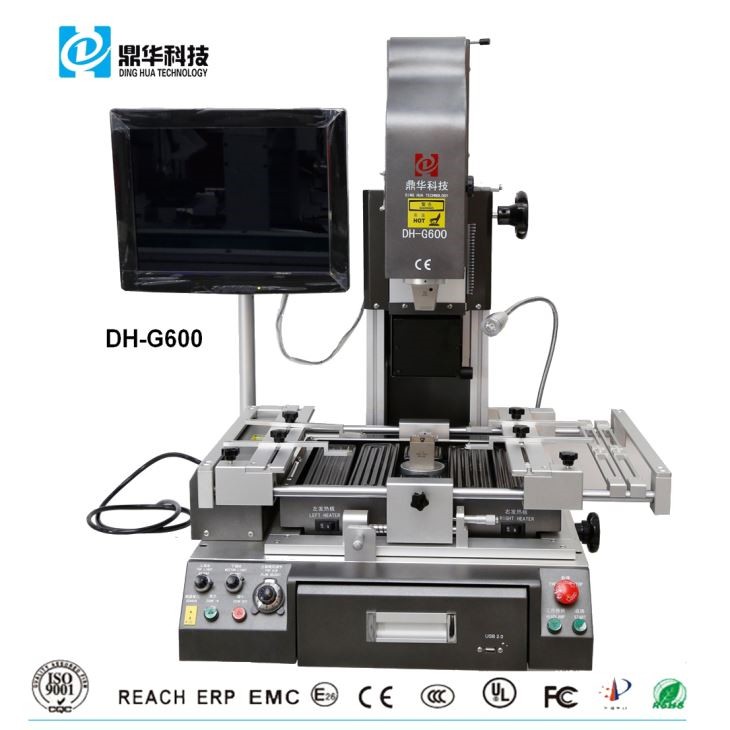

DH-G600 Optička usklađivanje BGA Rework Station za popravak BGA, QFN, CSP, LGA, SMD
2,00 USD - 3999,00 USD / komad
1 komad Min. Narudžba
Dimenzije: 610 * 570 * 750mm
Težina: 60KG
Nazivna snaga: 5300W
Trenutni: 20A
Napon: AC 110 ~ 240 V ± 10% 50 / 60Hz
Nazivni radni ciklus: 100%
Opis
Humanizirani dizajn:
l Ugrađen s Industrial PC + inteligentnim temperaturom, stabilan i pouzdan.
l sučelje Windows OS na engleskom i kineskom + USB sučelju, jednostavno rade.
l S 5 različitih veličina mlaznica: gornja: 31 * 31mm, 38 * 38mm, 41 * 41mm. Dno: 34 * 34mm 55 * 55mm.
l Bilo koja veličina mlaznice može biti običaj, materijal legure titana, nikada deformacija, nikada nehrđajući.
l Usvojite tri zone grijanja, gornji grijač i donji grijač su vrući zrak, dno je zona predgrijavanja infracrvenog zraka.
l Ventilator križnog protoka velike snage, brzo hlađenje PCB-a, sprečavanje deformacije.
Točna kontrola temperature:
l Tri nezavisna temperaturna grijanja + PID samostalno podešavanje + PLC kontrola kako bi se osigurala točnost temperature će biti na ± 2 ° C.
l Moguće je postaviti 8 segmenata grijanja i masivno pohranjivanje skupine profila temperature.
l Uobičajeno postavljanje BGA krivulje grijanja i pretraživanje indeksa.
l Automatska analiza temperature krivulje.
Povoljno vizualno poravnanje:
l Optički sustav poravnavanja + sustav CCD boja objektiva.
l 2 razdvajanje boja, uvećanje, mikro prilagodba.
l Automatsko fokusiranje, automatsko ispravljanje, automatska diferencijacija boje.
l Sustav za podešavanje svjetline svjetline.
l Panasonic kamera Japana može premjestiti naprijed i natrag.
l Ugrađeni vakuumski nosač, povlači bga čip odmah nakon otpuštanja.
Precizne komponente:
Precizno fino podešavanje gumba bge čipa, podesite kut bga čipa na poravnavanje.
l X, Y, Z mikrometara fino podešavanje, točnost prostora će biti ± 0.01 MM.
l V-utorna spojnica + univerzalno učvršćenje prikladno za sve vrste PCB-a.
l Vrući mlazni zrak s magnetom, zakretanje u bilo kojem kutu, jednostavno zamjena i rad.
l Grijanje i glava namještanja 2 in 1 dizajn, precizno pozicioniranje.
l Vrhunska funkcija podesive brzine zraka, spriječiti malu bga od pokreta tijekom zagrijavanja.
Savršen dizajn sigurnosti:
l Za zaštitu od kvara ventilatora, funkcija zaštite od kvara termoelementa.
l Zaštita od pregrijavanja, funkcija zaustavljanja u nuždi.
l Pokrenite lozinku i izmijenite zaštitu.
Specifikacija:
Ukupna snaga | 5300W |
Top grijač | 1200W |
Grijanje na donjoj strani | 2. 1200W, treći IR grijač 2700W |
Vlast | AC220V ± 10 % 50Hz |
Vrh brzine vrućeg zraka | Može se namjestiti s gumbom za podešavanje |
Način operacije | Ručni rad, HD zaslon osjetljiv na dodir, inteligentni čovjek-stroj, postavka digitalnog sustava |
Optički leća CCD kamere | Prednji / unatrag |
Uvećanje fotoaparata | 1,6 milijuna piksela |
Finansiranje radnog stola: | ± 15mm naprijed / natrag, ± 15mm desno / lijevo |
Točnost položaja: | ± 0.01mm |
Rasvjeta | Tajvan je vodio radnu svjetlost, bilo koji kut prilagodljiv |
Pohrana temperature profila | 50000 grupa |
Postavljanje PCB-a | Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "podrškom od 5 boda" + V-groov držača PCB-a + univerzalnih sklopova. |
Kontrola temperature | K senzor, zatvoriti petlju |
Točnost temp | ± 2 ° C |
Veličina PCB-a | Maks. 390 × 400 mm Min 22 × 22 mm |
BGA čip | 1x1 - 80x80 mm |
Minimalni razmak čipa | 0,15 mm |
Vanjski temperaturni senzor | 1pc |
Dimenzije | L610 × W570 × H750 mm |
Neto težina | 60kg |
