Infracrvena stanica za lemljenje

                                                                                      Infracrvena stanica za lemljenje

Puna IR BGA stanica za preradu s 2 područja grijanja, prikladna za čip velike veličine (manje od 80*80 mm),

i onih PCB-a, poput TV-a, igraće konzole i računala itd.

Parametar proizvodnje

Ukupna snaga	2300W
Gornji grijač	450W
Donji grijač	1800 W, potpuno zatvoren u odjeljku zaštićenom staklom
Vlast	110~250V 50/60Hz
Pokret vrha glave	Gore/dolje, slobodno se okrećite.
Rasvjeta	Tajvansko LED radno svjetlo, podešavanje bilo kojeg kuta.
Skladištenje	Pohranite 10 grupa temperaturnog profila
Pozicioniranje	V-utor, nosač PCB-a može se podesiti u smjeru X, Y s vanjskim univerzalnim učvršćenjem
Kontrola temperature	K senzor, zatvorena petlja
Temp točnost	±2 stupnja
Veličina PCB-a	Maks. 270 * 320 mm Min. 20* 20 mm
BGA čip	5*5~80*80 mm
Minimalni razmak strugotine	0.15 mm
Vanjski temperaturni senzor	1 kom
Dimenzije	D480׊370×V390 mm
Neto težina	Otprilike 15,5KG

Pojedinosti o proizvodu

Gornji IC grijač, 80*80 mm, koristi se za grijanje skoro cijelog čipa

Široko se koristi za matične ploče velikih dimenzija do 270*320 mm

Donji IR potpuno zatvoren u staklenu zaštitu

Ploča s instrumentima za podešavanje temperature i vremena, jednostavna za rukovanje i korištenje

Ploča s instrumentima

Infracrvena stanica za lemljenje - posebne značajke:

• Uvezeni grijač: visokokvalitetan i izdržljiv.

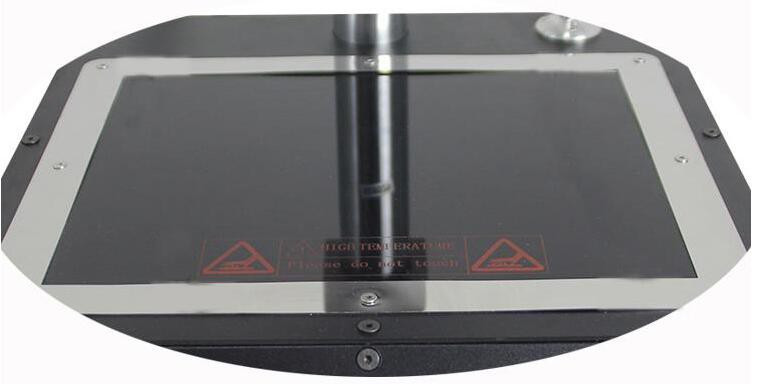

• Tajvanska infracrvena keramička ploča za predgrijavanje sa staklenom zaštitom.
• Dvije grijaće zone: gornji grijač je infracrveni, a donji grijač također infracrveno predgrijanje.
• Kontrola zatvorene petlje tipa K: točnost temperature je unutar ±2 stupnja. Priključak vanjskog senzora detektira stvarnu temperaturu tijekom grijanja.
• Sustav zvučnih obavijesti: glasovni podsjetnik javlja se 5-10 sekundi prije završetka grijanja, upozoravajući operatera da se pripremi.

Naše usluge

• Prije isporuke: Stroj će biti podvrgnut testiranju vibracija najmanje 12 sati prije isporuke. Nakon toga, stroj će se ponovno testirati kako bi se osiguralo da ispravno radi.
• Nakon isporuke: Kada stroj stigne na vašu lokaciju, kontaktirat ćemo vas putem e-pošte, telefona ili WhatsAppa kako bismo potvrdili da je roba obrađena na vrijeme.
• Prijem stroja: Pružit ćemo tehničku podršku za instalaciju i rad.

FAQ

P: Kako je proizvod pakiran?

O: Proizvod je pakiran u kartonsku kutiju s pjenom iznutra radi zaštite.

P: Jeste li tvornica?

O: Da, mi smo tvornica s vlastitim odjelom za istraživanje i razvoj i radionicom bez prašine.

P: Ako naručim veliku količinu, mogu li dobiti bolju cijenu?

O: Da, kontaktirajte nas za detalje.

P: Mogu li posjetiti vašu radionicu?

O: Da, možete posjetiti. Obavijestite nas unaprijed.

Infracrvena stanica za lemljenje - rukovanje elektroničkim sklopovima

Elektrostatičko pražnjenje (ESD)

Određene komponente koje se koriste u elektroničkim sklopovima osjetljive su na statički elektricitet i mogu se oštetiti pražnjenjem. Statički naboji nastaju kada se odvoje nevodljivi materijali, primjerice kada se plastične vrećice podignu ili otvore, kada dođe do trenja između sintetičke odjeće ili kada se plastične trake razbacuju. Ove naknade također mogu nastati iz mnogih drugih izvora.

Destruktivni statički naboji mogu se akumulirati na obližnjim vodičima, poput ljudske kože, i isprazniti se kao iskre između vodiča. Na primjer, kada površinu sklopa tiskane ploče dotakne osoba sa statičkim nabojem, može doći do oštećenja ako pražnjenje prolazi kroz vodljivi uzorak do komponente osjetljive na statički elektricitet. Važno je napomenuti da ljudi obično ne mogu osjetiti razinu statičkog oštećenja komponenti (obično ispod 3,000 volta).

Električno prenaprezanje (EOS)

Oštećenje od električnog prenaprezanja (EOS) može biti uzrokovano neželjenim skokovima energije, koji se mogu pojaviti unutar lemilica, aparata za lemljenje, instrumenata za testiranje i druge električne opreme. Ova oprema mora biti dizajnirana da spriječi električna pražnjenja koja bi mogla uzrokovati štetu.

ESD/EOS sigurna radna područja

Svrha ESD/EOS sigurnog radnog područja je spriječiti oštećenje osjetljivih komponenti od šiljaka i statičkog pražnjenja. Ova područja moraju biti dizajnirana i održavana kako bi se smanjio rizik od ESD/EOS oštećenja.

Metode rukovanja i skladištenja

1, sklopovi PC pločauvijek se mora rukovati u propisno određenim radnim područjima.

2. Određena radna područja moraju se povremeno provjeravati kako bi se osiguralo da i dalje zadovoljavaju sigurnosne standarde za ESD zaštitu. Ključni problemi uključuju:

• A. Pravilne metode uzemljenja.
• B. Statička disipacija radnih površina.
• C. Statička disipacija podnih površina.
• D. Rad ionskih puhala i ionskih zračnih pištolja.

3. Određena radna područja moraju biti oslobođena od materijala koji stvaraju statički naboj kao što su stiropor, vinil, plastika, tkanine ili bilo koji drugi materijali koji stvaraju statički naboj.

4, Radna područja moraju biti čista i uredna. Kako bi se spriječila kontaminacija sklopova PC ploča, u radnom području nije dopušteno jesti ili pušiti.

5, Kada se ne koriste, osjetljive komponente i PC ploče moraju biti pohranjene u zaštićenim vrećicama ili kutijama.

6, Prilikom rukovanja sklopovima PC ploča, operater mora biti pravilno uzemljen na jedan od sljedećih načina:

• A. Nošenje narukvice spojene na uzemljenje.
• B. Nošenje dva uzemljivača za pete i držanje oba stopala na podnoj površini koja disipira statički elektricitet.

7, Sklopove PC ploča treba držati za rubove. Izbjegavajte dodirivati ​​krugove ili komponente (vidi sliku 1).

8, Komponente također treba držati za rubove kad god je to moguće. Izbjegavajte dodirivati ​​vodove komponenti (vidi sliku 2).

9, Kreme i losioni za ruke koji sadrže silikon ne smiju se koristiti jer mogu uzrokovati probleme s lemljivošću i prianjanjem epoksida. Dostupni su posebni losioni formulirani za sprječavanje kontaminacije PC ploča.

10. Treba izbjegavati slaganje PC ploča i sklopova kako bi se spriječilo fizičko oštećenje. Za rukovanje su dostupni posebni stalci i ladice.
