Stolni SMT stroj za lemljenje

Stolni SMT stroj za lemljenje

Polja primjene:

1. U zrakoplovnoj, zrakoplovnoj, obrambenoj, automobilskoj industriji i industriji vrhunskih komunikacija, kako bi

   osigurati pouzdanost i sigurnost lemljenih spojeva u ekstremnim uvjetima, dosadni element je miran

   najbolji izbor (lemljenje komponenti za površinsku montažu je u jednom Završeno na površini, i

   komponente s provrtom su zalemljene, lemom se obavijaju igle cijele komponente, a

   pouzdanost je bolja s mehaničkog gledišta)
   2. Komponente, komponente DIP paketa, konektori, senzori, transformatori, oklopi, kablovi, kablovi, sirene,

   i motore koji nisu osjetljivi na temperaturu i ne mogu se ponovno taliti i valovito lemiti.
   3. Ciljna ploča s trodimenzionalnom strukturom ili naslaganim dizajnom, kao što je miješana ploča, mekana

   i tvrda ploča za lijepljenje, kruto-savitljiva ploča itd., ograničava upotrebu proizvodne opreme kao što je reflow

   lemljenje i valovito lemljenje.

1. Uvođenje SMT automatskog stroja za lemljenje

Opis

1,5-osni automatski robot za lemljenje

2. Prijavite se za točkasto zavarivanje, zavarivanje povlačenjem, zavarivanje krivulje, kružno zavarivanje, kontinuirano zavarivanje nepravilne krivulje.

3. Program se može kopirati.

4. Maksimalno 999 programa može se pohraniti, različiti programi se mogu jednostavno promijeniti za različite proizvode

s jednim gumbom, nema potrebe za ponovnim programiranjem.

5. Prilagodba nije obavezna.


Teorija operacije
Način rada
Primjenom višeosnog pogonskog manipulatora i softverske kontrole za postizanje preciznog pozicioniranja

glava za lemljenje.

Način zavarivanja
Termostatsko zagrijavanje lemilom pod visokofrekventnim vrtložnim strujama.

Princip rada
Potpuno automatski stroj za lemljenje može se koristiti za zavarivanje zaglavlja igala, željeznih školjki, konektora i drugih proizvoda.

Može biti točkasto, vučno, krivuljasto, kružno i nepravilno zavarivanje. Općenito primjenjivo za ova polja:

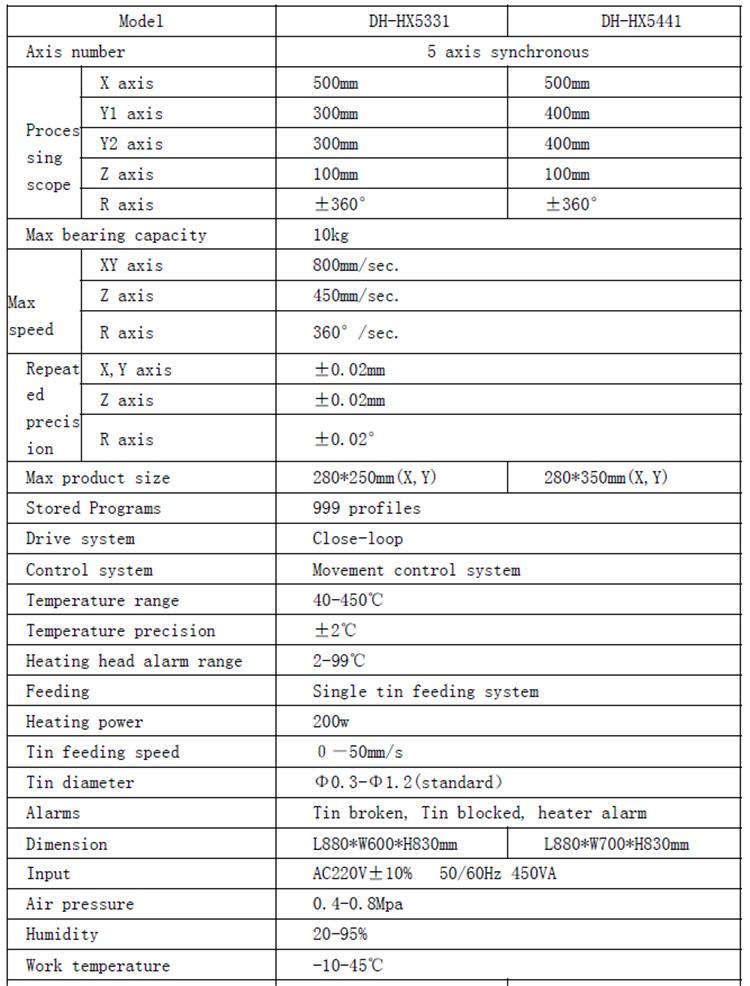

2.Parametri SMT automatskog stroja za lemljenje

3. Značajke SMT automatskog stroja za lemljenje

1. S automatskim sakupljanjem dima za održavanje čistoće zraka (opcija).

2. Lemna glava visoke čvrstoće može se prilagoditi za visokokvalitetno stapanje.

3. Program može biti brz ponovnim postavljanjem, umetanjem i brisanjem mjesta lemljenja ili potpunom preinakom.

4. Stezni utor za jednostavno dohvaćanje i promjenu proizvoda.

5. Ubacivanje limenki u bilo koje vrijeme za primjenu za višestruko zavarivanje i visoku učinkovitost.

6. Weller regulator temperature za lemljenje, kontrolira temperaturu točnije i izdržljivije.

7. Automatski protiv kolapsa.

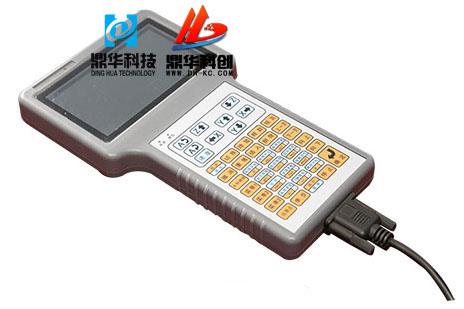

8. Programiranje s privjeskom za učenje za sve nove korisnike za rad unutar 2 sata.

9. Auto transportna traka nije obavezna za puni automat.

10. Način upravljanja dvaju korisnika s različitim pravima za inženjera i operatera.

11. S funkcijama kalibracije R osi, ispravljanje pogrešnih operacija.

12.±0.02mm ponovljena preciznost za postizanje preciznog lemljenja.

4.Detalji SMT automatskog stroja za lemljenje

1. Vrlo jednostavno postaviti temperaturu prema različitim lemovima, precizno kontrolirati temperaturu tijekom cijelog lemljenja.




2. Automatsko čišćenje vrha, interval i učestalost mogu se postaviti fleksibilno prema proizvodima za lemljenje.

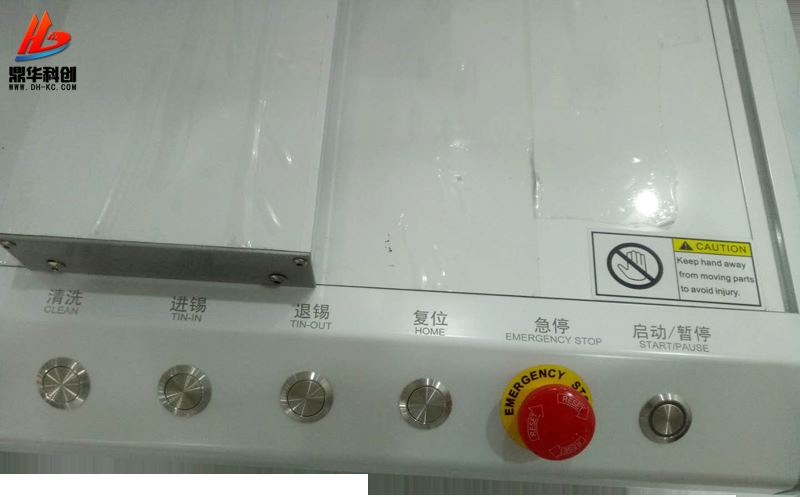

3. Pritisnite gumbe često korištenih funkcija na radnoj ploči stroja za jednostavno i brzo rukovanje.

Što je stolni SMT stroj za lemljenje?

Stolni SMT stroj za lemljenje je uređaj koji se koristi za lemljenje tehnologijom površinske montaže (SMT). Također se zove

stroj za odabir i postavljanje ili stroj za postavljanje. Koristi kombinaciju vakuumskog usisavanja i robotskih ruku za

postavite površinski montirane komponente na tiskanu ploču (PCB). Ovaj stroj se obično koristi u elektronici

proizvodnje za povećanje učinkovitosti i točnosti u procesu sastavljanja.

Koje su prednosti korištenja stolnog SMT stroja za lemljenje?

Korištenje stolnog SMT stroja za lemljenje ima nekoliko prednosti. Prvo, povećava učinkovitost procesa montaže

smanjenjem vremena potrebnog za postavljanje površinski montiranih komponenti na PCB. Ovaj stroj može postaviti komponente

bržim tempom od ručnih metoda. Drugo, povećava točnost smanjenjem mogućnosti ljudske pogreške pri postavljanju.

Konačno, pomaže smanjiti troškove povećanjem obujma proizvodnje i smanjenjem potrebe za ručno intenzivnim radom

lemljenje.

Kakve komponente može postaviti stolni SMT stroj za lemljenje?

Stolni SMT stroj za lemljenje može postaviti širok izbor komponenti za površinsku montažu, uključujući pakete kao što su 0201,

0402, 0603, 0805, 1206, SOT, SOIC, PLCC, QFN i BGA.

Kakav je postupak za korištenje stolnog SMT stroja za lemljenje?

Postupak za korištenje stolnog SMT stroja za lemljenje uključuje nekoliko koraka. Prvo, operater učitava PCB na

mašina. Zatim operater odabire komponente koje će se postaviti na ploču i određuje njihove lokacije koristeći

softver. Stroj zatim podiže svaku komponentu i postavlja je na određeno mjesto pomoću vakuumskog usisavanja i

robotske ruke. Na kraju, stroj lemi komponente na PCB pomoću reflow pećnice.

Koje su prednosti korištenja stolnog stroja za SMT lemljenje u odnosu na ručno lemljenje?

Korištenje stolnog SMT stroja za lemljenje ima nekoliko prednosti u odnosu na ručno lemljenje. Prvo, mnogo je brži od ručnog

lemljenje. Drugo, osigurava veću točnost u postavljanju komponenti. Treće, smanjuje mogućnost ljudske pogreške

postupak lemljenja. Konačno, omogućuje povećanje obujma proizvodnje i smanjenje troškova rada, čineći ga skupljim

učinkovito rješenje za proizvodnju elektronike.
