SMD stanica za preradu s kamerom

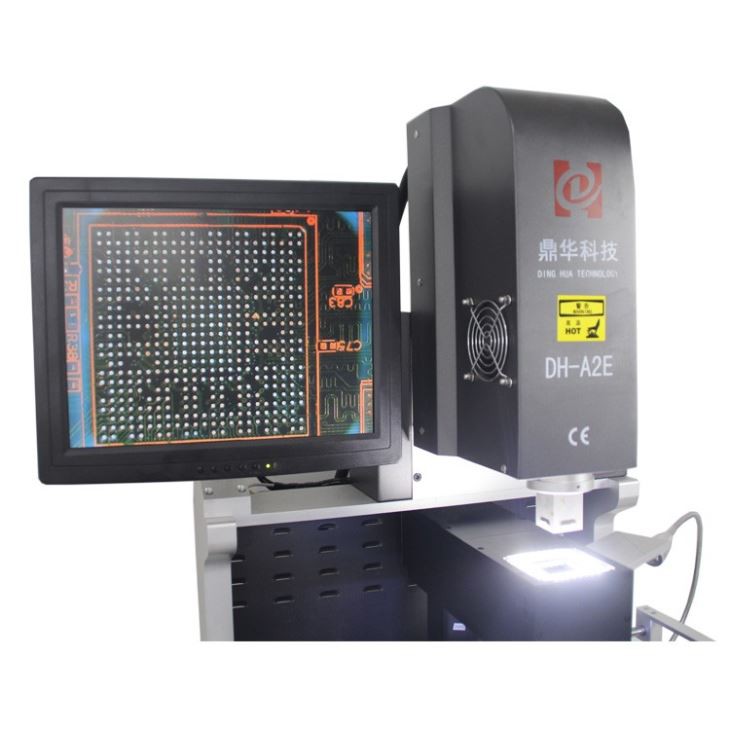

1. Sustav optičkog poravnanja
2. Indikator laserskog centriranja
3. Infracrveno predgrijavanje
4. Dva grijanja toplim zrakom
Opis

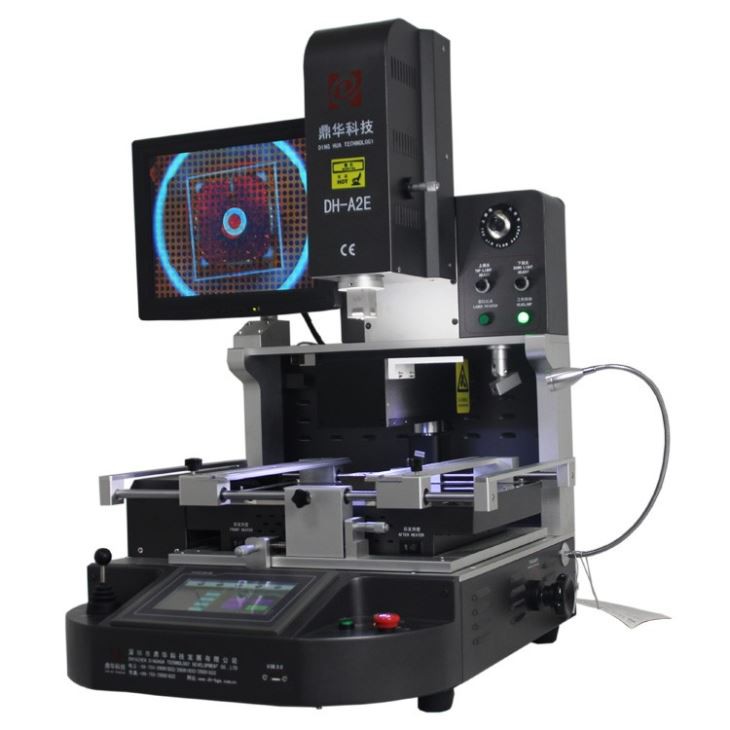

SMD stanica za preradu s kamerom DH-A2E
SMD Rework Station s kamerom (Surface Mounted Device Rework Station) je specijalizirani alat
koristi se u popravcima i proizvodnji elektronike za uklanjanje i zamjenu komponenti na tiskanim pločama (PCB).
To je dio opreme koji toplim zrakom zagrijava komponente koje treba zamijeniti, a pritom ima ugrađenu
kamera za bolju vidljivost.
Odlemljivanje na razini čipa
Tehnički podaci:
| 1 | Ukupna snaga | 5200w |
| 2 | 3 neovisna grijača | Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 2700 W |
| 3 | napon | AC220V±10% 50/60Hz |
| 4 | Električni dijelovi | Zaslon osjetljiv na dodir od 7 inča + inteligentni modul za kontrolu temperature visoke preciznosti + upravljački program koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja. |
| 6 | PCB pozicioniranje | V-utor + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Maks. 370x410 mm Min. 22x22 mm |
| 8 | Primjenjiva veličina BGA | 1*1mm~80x80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto težina | 70 kg |
Prijave:
Karakteristika:

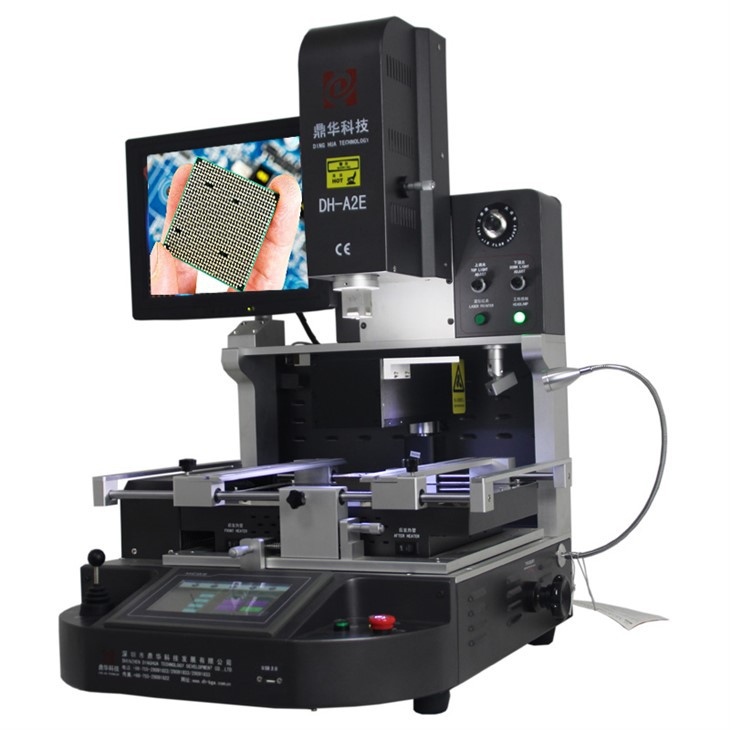

SMD stanica za preradu s kamerom DH-A2E
DH-A2E SMD stanica za preradu s kamerom ima dva grijača vrućeg zraka, jedan gornji i jedan donji, za potpuno
kontrolirano odlemljivanje i ponovno lemljenje koje daje solidne rezultate bez i najmanjeg pomaka
komponente.
Za predgrijavanje, donji grijač vrućeg zraka okružen je 2700W "Rapid IR" pod vodom. Ovaj IR
predgrijač nježno podiže temperaturu računala ili LED podloge kako bi se spriječilo savijanje i smanjio stres
na komponentama i lemljenim spojevima u blizini mjesta prerade. Infracrveni grijači su potpuno zatvoreni
staklom zaštićeni odjeljak koji brzo raspršuje toplinu i sprječava da krhotine padnu u elemente,
osigurava sigurnost operatera, smanjeno održavanje i jednostavno čišćenje.
Popis pakiranja:
Materijali: Čvrsta drvena kutija + drvene šipke + otporni biserni pamuk s filmom
1 kom SMD stanica za doradu s kamerom
1kom kist olovka
1kom priručnik s uputama
1kom CD video
3 kom gornje mlaznice
2 kom donje mlaznice
4kom univerzalne armature
4 komada pričvršćenih vijaka
5 komada potpornih vijaka
Veličina sisaljke: promjeri 2,4,8,10,11 mm
Unutarnji šesterokutni ključ: M2/3/4
Dimenzija:81*76*85CM
Bruto težina: 115 kg
