Mala infracrvena BGA stanica za preradu
DH -6500 je potpuno infracrvena BGA preradna stanica s 2 IR zona grijanja, gornja zona grijanja IR je 80*80 mm, donja IR zona grijanja koja se koristi za veličinu PCB -a, max 360*300 mm, mnogo veća od ostalih sličnih strojeva/modela, što je prikladno za Xbox, rublja i TV itd.
Opis
Mala infracrvena BGA reproducirana stanica kompaktan je i učinkovit alat dizajniran za popravak i preradu BGA, SMD -a i drugih elektroničkih komponenti. Koristi infracrvenu tehnologiju grijanja kako bi se osigurala ujednačena raspodjela topline, minimizirajući rizik od oštećenja obližnjih komponenti. Idealno za male prodavaonice ili laboratorije, nudi preciznu kontrolu temperature i jednostavan rad. Ova je stanica prikladna za otpuštanje, lemljenje i preusmjeravanje zadataka na PCB -ovima. Njegov mali otisak čini ga savršenim za upotrebu u okruženjima ograničenim prostorom.

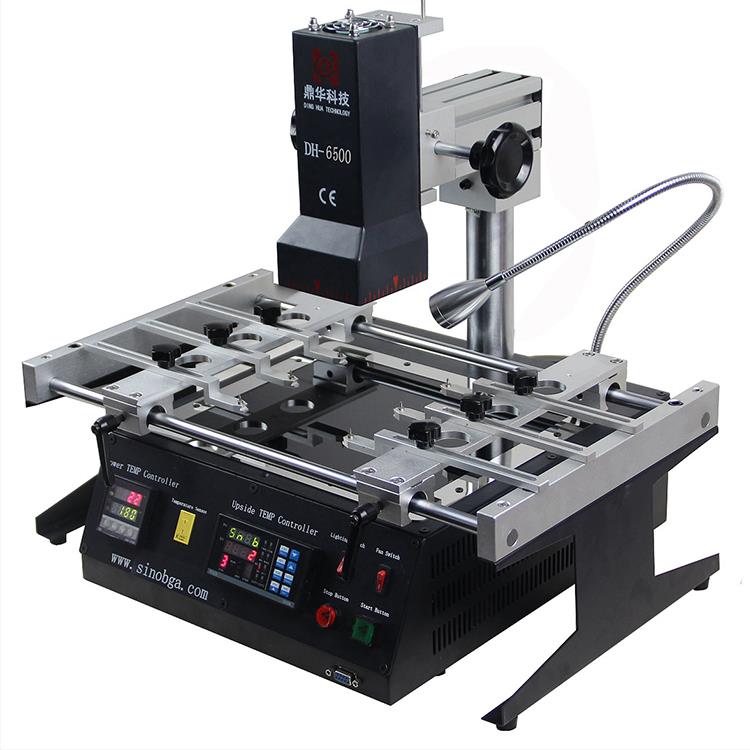

DH -6500 infracrvena BGA preravna stanica
DH -6500 razvijen je i koristi se na tržištu više od 10 godina. Uglavnom se sastoji od dvije IR zona grijanja i dva regulatora temperature. Sustav je jednostavan i jednostavan za rad, a široko se koristi u igraćim konzolama, televizorima i drugim kućnim industriji uređaja.

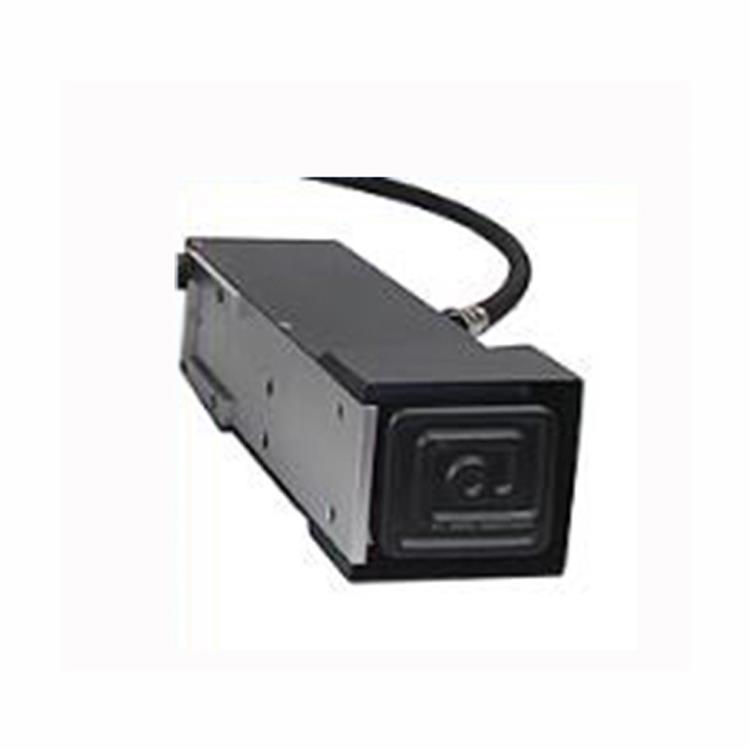

Gornja infracrvena površina grijanja ima keramičku veličinu grijača do 80 × 80 mm s rasponom valne duljine od 2–8 µm, što lako apsorbira većina crnih i svijetlo obojenih materijala. Jedinica podržava 110–250V pri 50/60Hz.

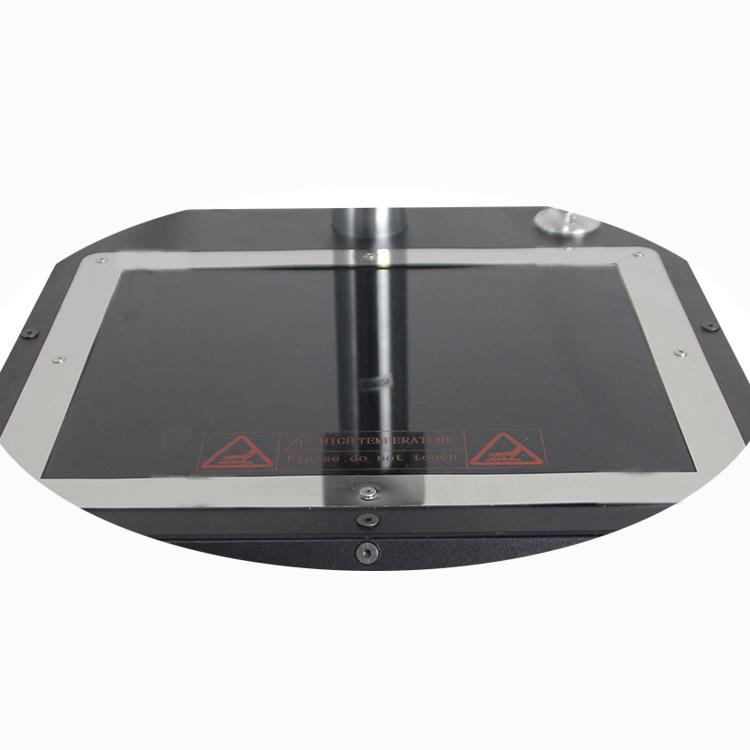

Donja zona predgrijavanja IR opremljena je staklenim štitom od anti-visoke temperature, koji omogućuje ravnomjernije grijanje kako bi se osigurala bolja zaštita velikih komponenti tijekom grijanja.

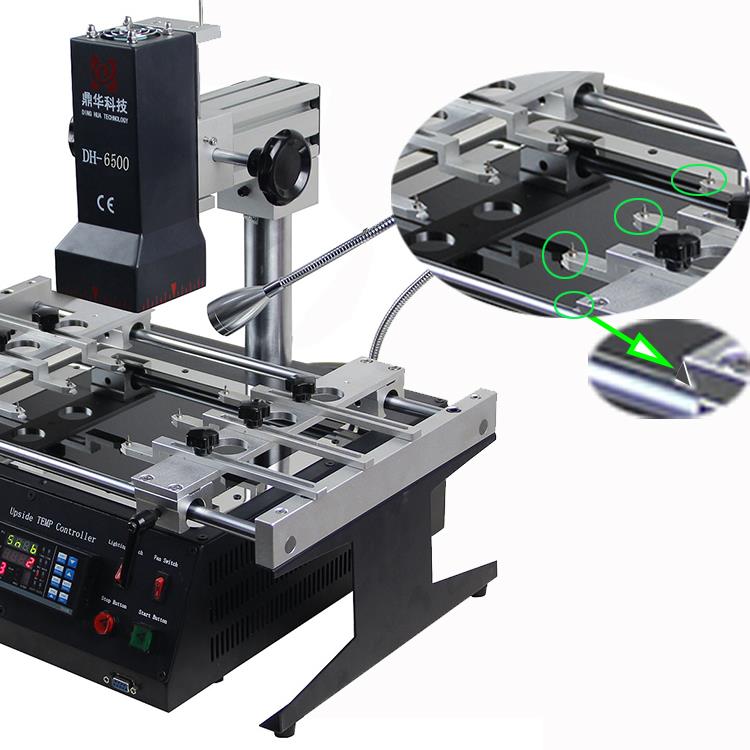

Sustav uključuje V-krug, aligatorske isječke i pomične univerzalne čvora, koji mogu smjestiti matične ploče različitih oblika, omogućujući im da budu sigurno fiksirani u optimalnom položaju za lemljenje ili otpuštanje.
Podržana maksimalna veličina PCB je 360 × 300 mm, a veličine komponenata kreću se od 2 × 2 mm do 78 × 78 mm.

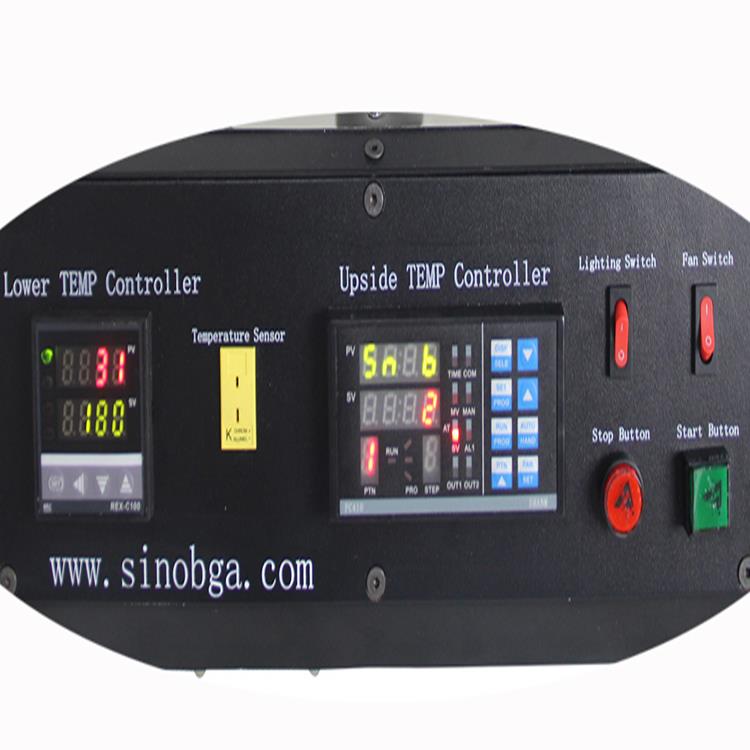

Značajke digitalnog IR strojeva
- Dva kontrolera temperature
- Deset temperaturnih profila može se uštedjeti
- Jedan vanjski termoelement za praćenje temperature u stvarnom vremenu
- Gumbi kodirani u boji za jednostavan rad
Tehničke specifikacije infracrvene stanice za preradu BGA
| Parametar | Specifikacija |
| Napajanje | 110–250V, 50/60Hz |
| Vlast | 2500W |
| Zone grijanja | 2 IR zone |
| PCB veličina | Do 300 × 360 mm |
| Veličina komponente | 2 × 2 do 78 × 78 mm |
| Neto težina | 16 kg |
FAQ
P: Mogu li postati vaš distributer u svojoj zemlji?
O: Da, možeš.
P: Postoje li poznate tvrtke koje koriste vaše proizvode?
O: Da, tvrtke poput Google, Huawei i Mitsubishi koriste naše proizvode.
P: Prihvaćate li prijedloge za dizajn novih proizvoda?
O: Da, ako imate bilo koji novi dizajn ili ideje za rješenje, obratite nam se na John@dinghua-bga.com.
P: Mogu li kupiti izravno iz vaše zemlje?
O: Da, proizvod možemo poslati izravno na vaša vrata putem Express isporuke.
Nekoliko savjeta o IR BGA preradskoj stanici
Što je profil?
Profil je temperaturna krivulja koju stanica za preradu slijedi u BGA komponente za otpuštanje i lemljenje.
Profil se sastoji od četiri različite faze, koje su u nastavku objašnjene:
- Predgrijao:Ova faza donosi ploču na jednoliku temperaturu između 150 i 180 stupnjeva. Ova temperatura ne utječe na spojeve lemljenja, već smanjuje temperaturnu razliku (delta T) između gornjeg i dna, sprečavajući oštećenje ploče ili BGA.
- Upiti:U ovoj se fazi ploča zagrijava kako bi aktivirala tok. To je važno jer se tok mora aktivirati u određenom vremenskom okviru kako bi pravilno obavljao svoju funkciju.
- Ponovno:Tijekom ove faze, loptice za lemljenje se tope i vežu na jastučiće. Kritično je da ova faza traje ispravnu količinu vremena jer komponente ne mogu podnijeti dugotrajnu izloženost visokim temperaturama. Obično se BGA drži na oko 260 stupnjeva 20–30 sekundi. Temperature iznad 260 stupnjeva mogu oštetiti uobičajene BGA pakete.
- Ohladiti:Ova faza uključuje kontrolirano hlađenje BGA, obično brzinom koja ne prelazi 2–3 stupnjeva u sekundi, kako bi se izbjegao toplinski stres.
