Zamjenski stroj za IC

Automatski stroj za zamjenu IC sa sustavom optičkog poravnanja

1. Primjena IC zamjenskog stroja

Prikladno za različite PCB.

Matična ploča računala, pametnog telefona, laptopa, MacBook logičke ploče, digitalnog fotoaparata, klima uređaja, TV-a i

ostala elektronička oprema iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.

Prikladno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2. Značajke proizvoda IC zamjenskog stroja

• Automatsko odlemljivanje, montaža i lemljenje.

•CCD kamera osigurava precizno poravnanje svakog lemnog spoja,

•Tri neovisne zone grijanja osiguravaju preciznu kontrolu temperature.

• Okrugla središnja potpora s više rupa s vrućim zrakom posebno je korisna za PCB i BGA velike veličine smještene u središtu

PCB. Izbjegavajte situaciju hladnog lemljenja i pada IC-a.

• Temperaturni profil donjeg grijača vrućeg zraka može doseći čak 300 stupnjeva, kritično za matičnu ploču velike veličine.

U međuvremenu, gornji grijač može se postaviti na sinkronizirani ili neovisni rad.

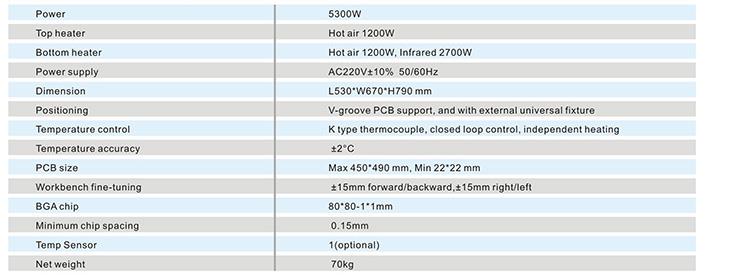

3.Specifikacija IC zamjenskog stroja

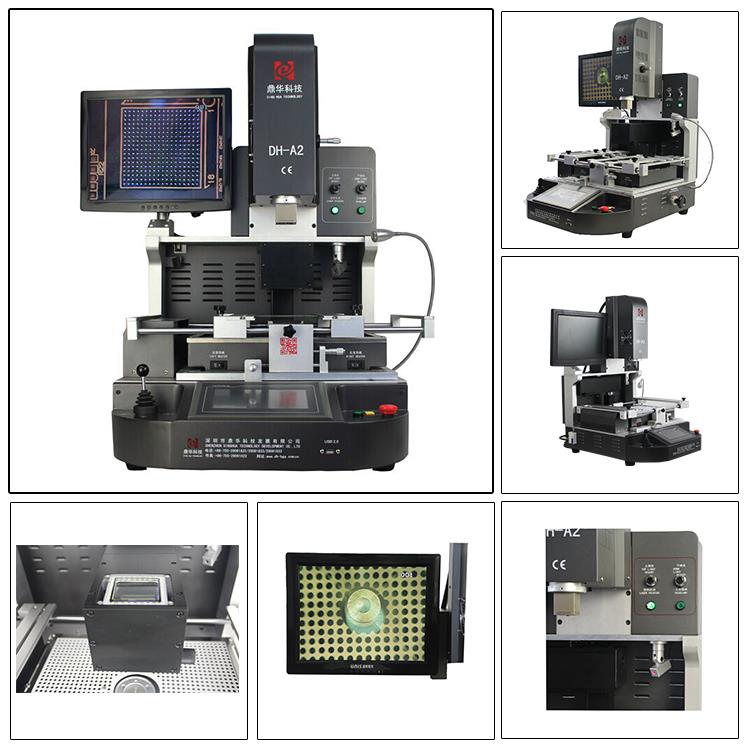

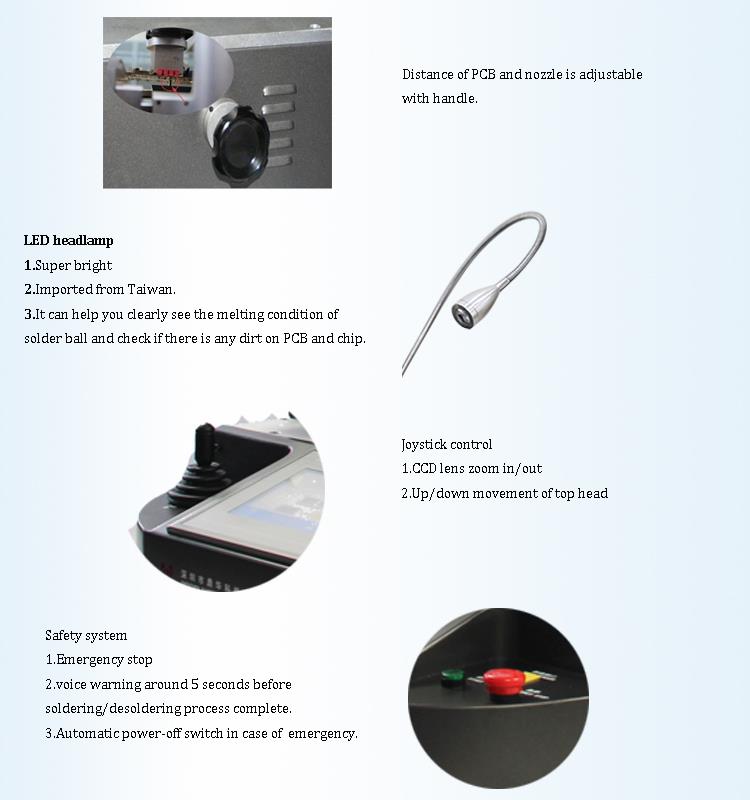

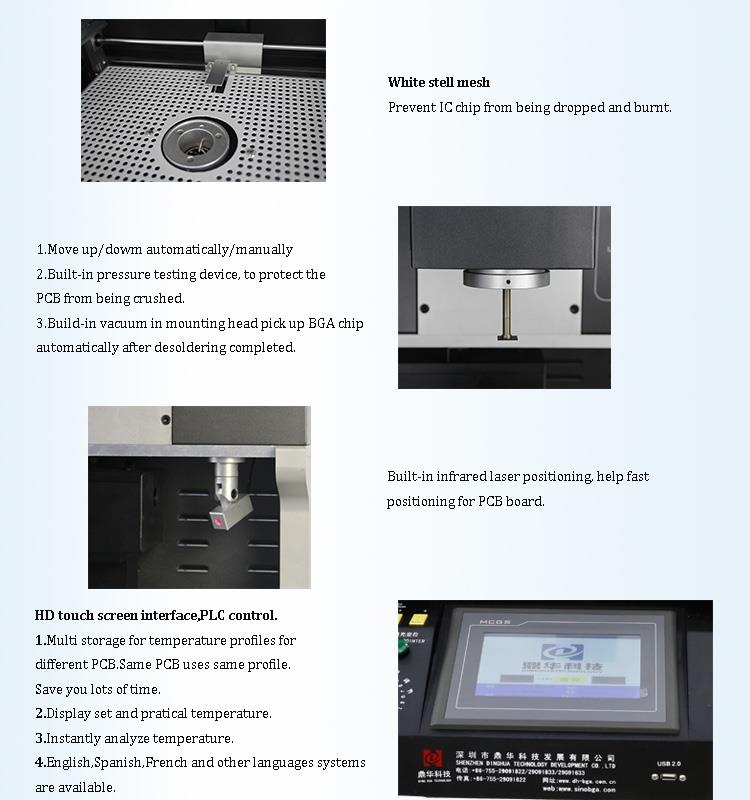

4. Detalji IC zamjenskog stroja

5. Zašto odabrati naš IC zamjenski stroj?

6. Certifikat IC zamjenskog stroja

Kako bi ponudio kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD prvi je prošao

UL, E-MARK, CCC, FCC, CE ROHS certifikati. U međuvremenu, kako bi poboljšao i usavršio sustav kvalitete, Dinghua ima

prošao ISO, GMP, FCCA, C-TPAT revizijski certifikat na licu mjesta.

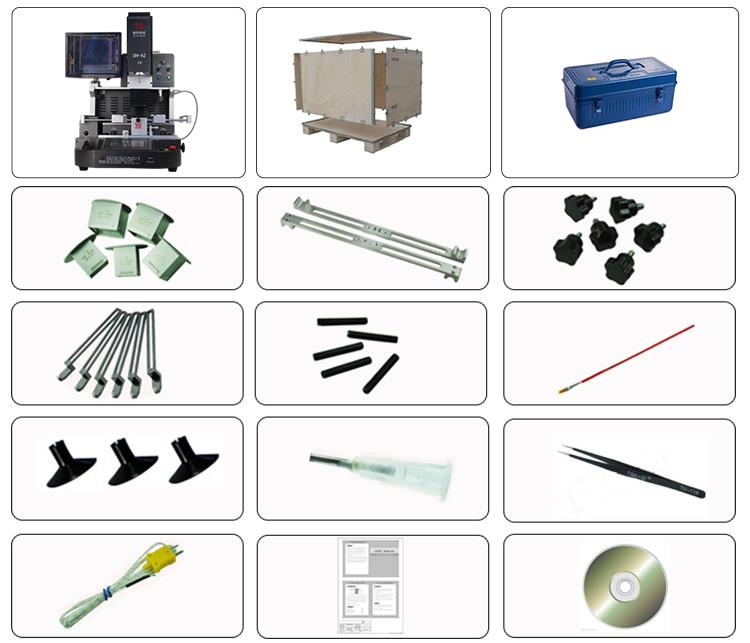

7. Pakiranje i otpremaZamjenski stroj za IC

8. Kontakt za IC zamjenski stroj

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Povezano znanje

Pripremite se za održavanje

1. Napravite preliminarnu analizu kvara:

Zagovaranje da se to usuđuje ne znači poticanje nemilosrdnosti. Kao i fenomen neuspjeha, uzrok neuspjeha nije isti. Ako naiđete na istofenomen kvara, očito nije pametno slijepo uzimati lijek i slijepo mijenjati uređaj. Ako imate malo nedoumica tijekom održavanja, bit ćete željniza zamjenu uređaja. To također može uzrokovati mnoge nove kvarove, što će uzrokovati probleme ili povećati poteškoće pri održavanju. U teškim slučajevima, vrijedna tiskana pločamože se rastaviti i potpuno rashodovati te se ne može povratiti.

Dakle, koji je ispravan način? Treba voditi računa o pažljivom mjerenju relevantnih komponenti. Na primjer, ako se utvrdi da uređaj ne funkcionira normalno, to nije potrebnoodmah ustvrditi da je uređaj pokvaren. Umjesto toga, potrebno je dodatno provjeriti razne uređaje i tragove koji ga okružuju. Samo opsežna istraga moževidimo fenomen i otkrivamo bit.

Opći koraci analize grešaka su sljedeći:

(1), fenomen kvara tiskane ploče (upit osoblju za popravke).

(2) Preliminarna analiza mogućih lokacija distribucije kvara prema fenomenu rasjeda.

(3), prema podjeli funkcionalnog područja sklopne ploče kako bi se napravio jednostavan dijagram toka greške.

(4), korak po korak prema dijagramu tijeka greške, što je vrlo korisno za akumulaciju iskustva prosuđivanja.

Osim toga, nakon popravka kvara, svi postupci održavanja moraju se zabilježiti, a relevantni materijali za održavanje trebaju biti sortirani i razvrstani kako bi se vodilo buduće održavanje.



2. Pripremite potrebne alate i informacije:

(1) Pripremite potrebne mjerne instrumente, kao što su tester za održavanje, multimetar (digitalni/pokazivač), uređaj za praćenje kratkog spoja, programator, EPROM brisač, generator signala,frekvencijski metar, osciloskop za pohranjivanje podataka, logički analizator itd. Pripremite potrebne alate za popravak, kao što su pincete, IC izvlakači, rezači žice, dijagonalna kliješta, antistatičke rukavice,jabučice za uši i četkice za pranje, neinduktivni odvijači, elektrostatičke olovke, električni lemili, uređaji za lemljenje, pištolj za vrući zrak, stanica za lemljenje puhanjem s konstantnom temperaturom,itd.

(2) Pripremite često korištene komponente, kao što su TTL serije, COMS serije, zajedničke memorijske serije, zajedničke LSI serije, zajedničke serije uređaja sučelja, zajedničke serije analognih prekidača,itd. Također pripremite neke serije otpornika (otpornika), kondenzatora, induktora, tranzistora i tako dalje.

Naravno, teško da se itko može pripremiti za to. Čak i ako je potpuno pripremljen kao što je gore opisano, neće biti potpuno isti. Ovdje je samo rutinsko nabrajanje.

Mnoge stvari su korisne samo u određenim situacijama. Na primjer, kratki spoj između izvora napajanja i uzemljenja složene tiskane ploče uzrokovan je određenim uređajem, alinapajanje i uzemljenje svih uređaja su u kratkom spoju tijekom ispitivanja. Vrlo je teško provjeriti. Trenutno je vrlo jednostavno imati uređaj za praćenje kratkog spoja.

(3) Prije inspekcije, osoblje za popravak mora razumjeti oštećenje neispravne sklopne ploče i dijagnostičko izvješće o opremi. Ovo je vrlo važno za ispravnoi učinkovito utvrđivanje kvara.

Ako uvjeti dopuštaju, osoblje za održavanje trebalo bi otići na mjesto kako bi stvarno pogledalo pojavu kvara i utvrdilo je li sklopna ploča za popravak doista neispravna. To je darecimo, je li tiskana ploča pravilno spojena, je li utikač siguran, jesu li postavke promijenjene, jesu li koraci upravljanja uređajem ispravni itd., mnoge dobre ploče sučesto se pogrešno procjenjuju kao greške zbog nedostatka iskustva rukovatelja.

(4) Prije održavanja, najbolje je znati logičku razinu i logički valni oblik svake ispitne točke neispravne strujne ploče u normalnim uvjetima. Barem razumjeti funkcije iupotrebe svakog glavnog uređaja i pripremiti priručnike o parametrima relevantnih uređaja. Spremni i analizirati u bilo koje vrijeme.

(5) Prije testiranja napajanja, potrebno je saznati vrstu napajanja, pozitivni i negativni polaritet, ranjive komponente i kratki spoj, nedostajuće dijelove itd. neispravnogtiskana ploča. Budite oprezni pri prvom testu uključivanja kako biste izbjegli dodavanje pogrešnog napajanja. Loša ploča.

3. Ista ploča ima veliku vrijednost za popravak kvarova:

Najbolje je da osoblje za održavanje zatraži od jedinice za popravak ili servisera da osigura dobru ploču koja je identična neispravnoj ploči ili lošu ploču koja je identična neispravnoj ploči.

U današnjem održavanju na razini komponenti, mnogi ispitni instrumenti imaju relativno dobre funkcije usporedbe za dobre i loše uređaje na ploči. Vrijednost dobre ploče za uspjehpopravaka ponekad je puno veći od dijagrama strujnog kruga, što može znatno poboljšati brzinu popravka i brzinu popravka.

Loša tiskana ploča koja je identična neispravnoj tiskanoj ploči također ima veliku referentnu vrijednost za održavanje. Budući da točke greške dviju loših ploča nisu nužno iste,

čak i ako su točke kvara iste, stupanj oštećenja nije isti. Stoga je često lakše i lakše popraviti nekoliko identičnih loših ploča u isto vrijeme nego popravitiloša ploča.
