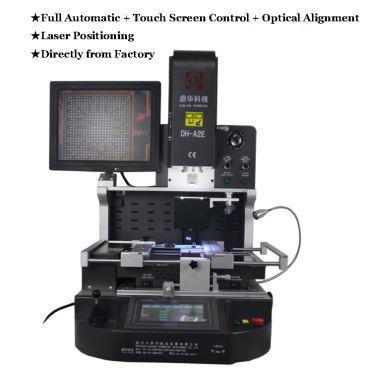

Automatski stroj za uklanjanje IC-a
Automatski stroj za uklanjanje IC-a za uklanjanje vrućeg zraka BGA je jednostavan za uporabu s visokom uspješnošću popravka. Ima 3 neovisna sustava grijanja i optički sustav poravnanja. Spakiran je u snažnu i stabilnu drvenu futrolu koja je pogodna za dug međunarodni prijevoz.
Opis
Automatski stroj za uklanjanje IC-a
1.Primjena automatskog stroja za uklanjanje IC-a
Matična ploča računala, pametnog telefona, prijenosnog računala, logička ploča MacBook, digitalna kamera, klima uređaj, televizor i druga elektronička oprema iz medicinske industrije, industrije komunikacija, automobilske industrije itd.
Pogodno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
2.Proizvodi svojstavaAutomatskog IC Stroja za uklanjanje
• Visoko učinkovita, dugotrajna hibridna glava od 400 W
• Opcionalno sa 800 W grijanjem na dnu
• Izvedljiva vrlo kratka vremena lemljenja
• Aktiviranje sigurnosnim nožnim prekidačem
• Radne LED diode na sustavu
• Intuitivan rad bez softvera
3. SpecifikacijaAutomatskog IC Stroja za uklanjanje
4. Pojedinosti automatskog IC Stroja za uklanjanje

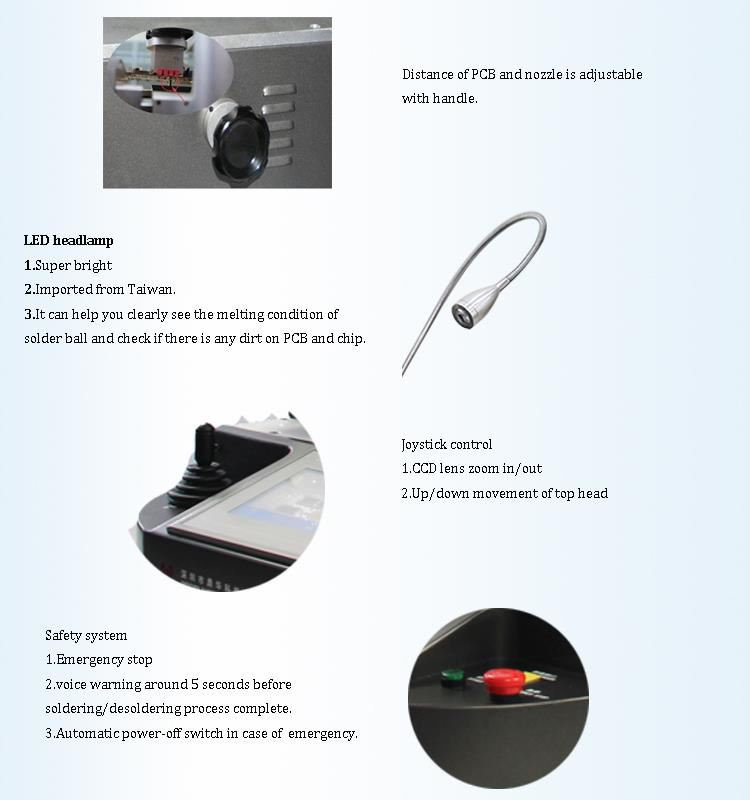

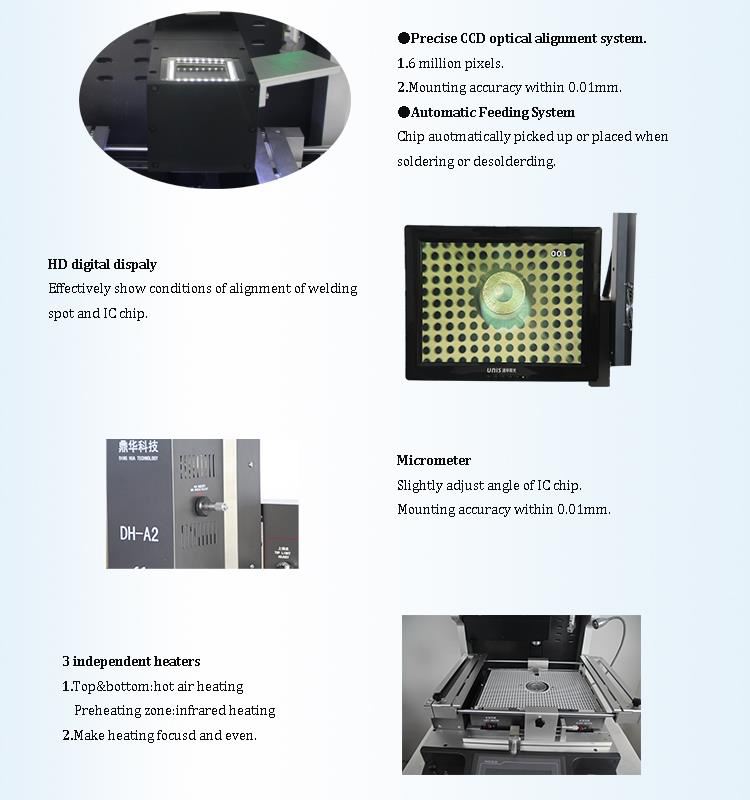

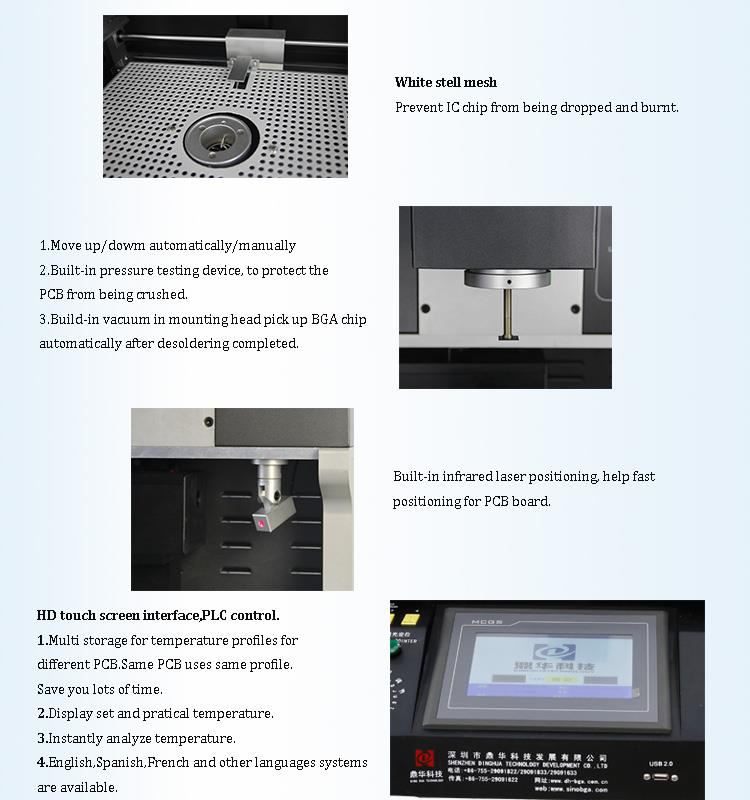

1.CCD kamera (precizan sustav optičkog poravnanja); 2.HD digitalni prikaz; 3. mikrometar (podesite kut čipa); 4.3 neovisni grijači (GG pojačalo vrućeg zraka; infracrveno)； 5. Lasersko pozicioniranje； 6. sučelje HD zaslona osjetljivog na dodir， PLC kontrola; 7.Led farovi; 8. Kontrola džointom.

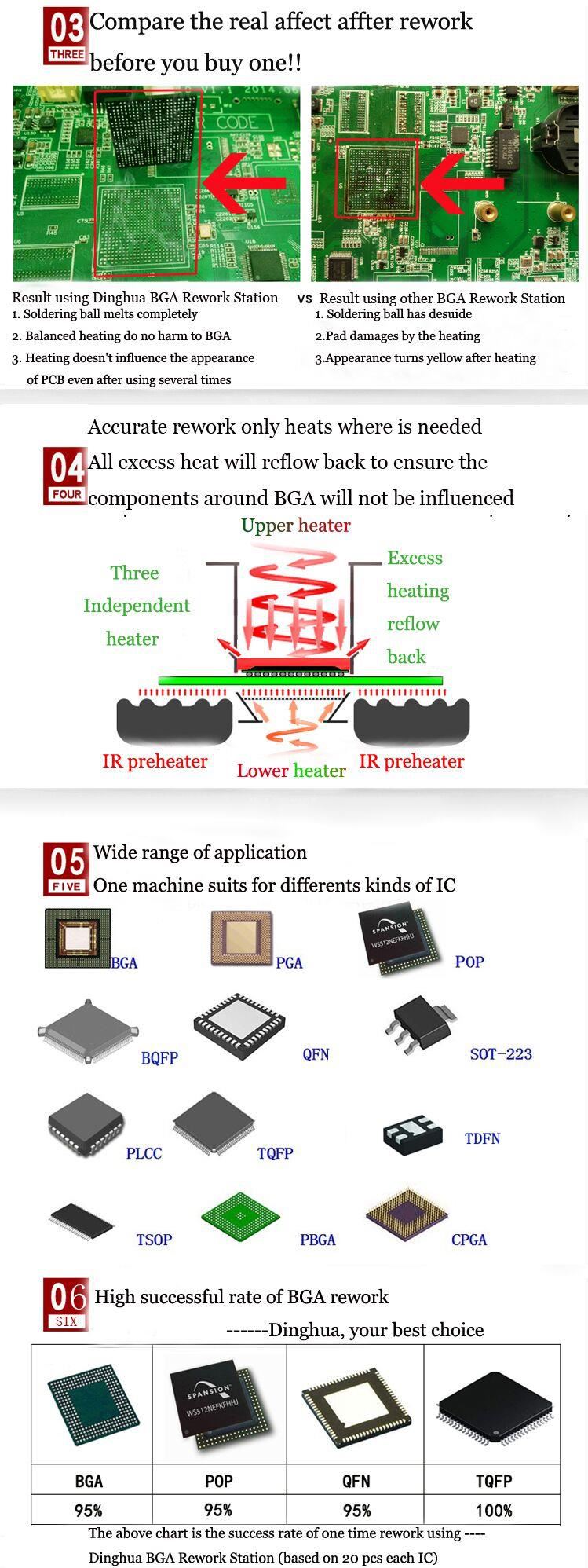

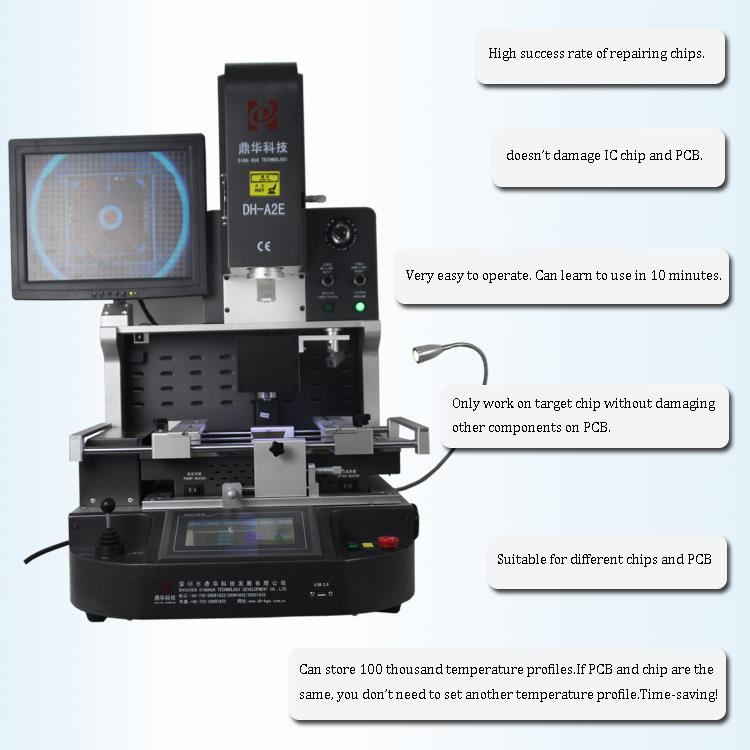

5.Zašto odabrati stroj za automatsko uklanjanje IC-a?
6. CertifikatAutomatskog stroja za uklanjanje IC-a
7. Kontakti:
E-adresa: john@dh-kc.com
WhatsApp / WeChat: +86 157 6811 4827
8.Povezana znanja
Način popravljanja QFP čipa
(1) Prvo provjerite postoje li oko uređaja neke komponente koje utječu na rad četvrtastog vrha. Te komponente prvo treba rastaviti, a zatim ponovno popraviti, a zatim ponovno popraviti.
(2) Nanesite finu četku i fluks na sve spojeve lemilja oko uređaja.
(3) Odaberite četvrtasti vrh lemilice (35W za uređaje malih dimenzija i 50W za uređaje velike veličine) da biste dodali odgovarajuću količinu lemljenja na krajnju površinu vrha kvadratnog lemilice i pričvrstite ga na spoj gdje igle za uređaje potrebno je ukloniti. Kvadratni vrh treba biti ravan i mora lemiti sve spojeve lemilja na sva četiri kraja uređaja.
(4) Nakon što se spoj za lemljenje potpuno rastopi (nekoliko sekundi), uređaj se steže pincetom i odmah napušta jastučić i vrh lemilice.
(5) Očistite i izravnajte lemljenje preostalog na jastučićima i vodovima uređaja lemilicom.
(6) Uređaj držite pincetama, poravnajte polaritet i smjer, poravnajte osovine na jastučićima i stavite ih na odgovarajuće jastučiće. Nakon poravnanja držite pincetu i ne pomičite se.
(7) Upotrijebite plosnati vrh da lepite uređaj dijagonalno 1-2 pina kako biste učvrstili položaj uređaja. Nakon što potvrdite točnost, nanesite finu četku na lemljenje na sve igle i jastučiće oko uređaja. Na sjecištu nožice i jastučića, polako i ravnomjerno povucite prema dolje od prvog i dodajte malo žice za lemljenje +0,5-0,8 mm. Na taj su način sva četiri bočna igla uređaja zavarena.
(8) Kod lemljenja PLCC uređaja vrh vrha i uređaja za lemljenje trebaju biti pod kutom manjim od 45 ° i lemljeni na sjecištu površine savijene J-olova i jastučića.
