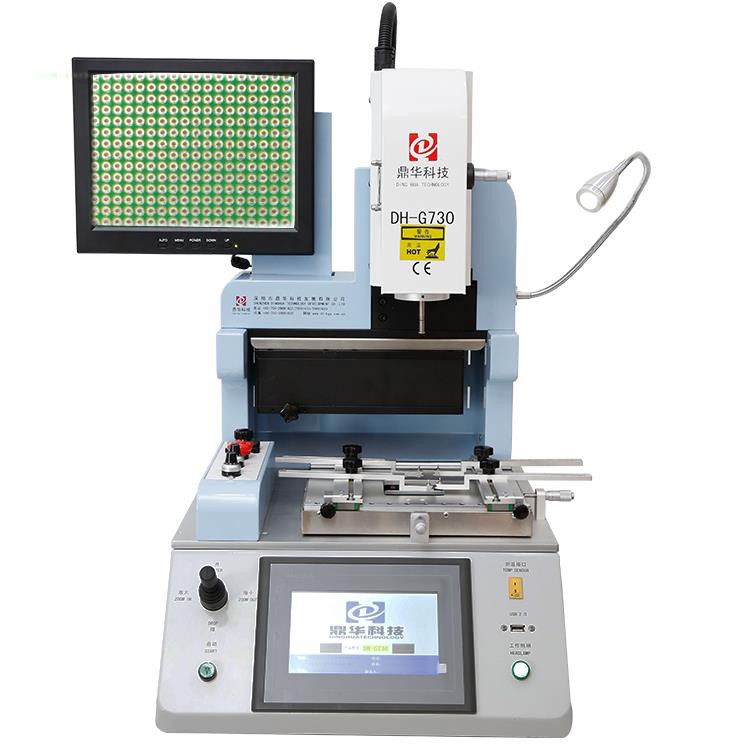

Mobilni telefon Automatska stanica za preradu BGA

Mobilni telefon Automatska stanica za preradu BGA

Stroj za popravak mobilnih telefona IC stroj za ponovno kupanje DH-G730, koji se koristi za iPhone, Samsung i Huawei itd. Popravite DH-G730 IC preradbu za malu PCBA popravljenu

Opis

Automatska BGA reprodukcija mobilnog telefona precizni je stroj za preciznu reprodukciju dizajniran za automatsko određivanje, čišćenje, poravnanje i ponovno razvrstavanje BGA čipova (i ostalih SMD komponenti) na matičnim pločama mobilnog telefona . Kombinira:

  • Dvostruko grijanje (gornji i donji, često s IR pred -torom)
  • Vision Systems (CCD + laser) za precizno usklađivanje
  • Kontrola temperature zatvorenog loopa
  • Automatizirane funkcije preuzimanja mjesta i vakuuma

Stroj za popravak mobilnih telefona IC Pobunling Machine dizajniran za iPhone

product-1-1

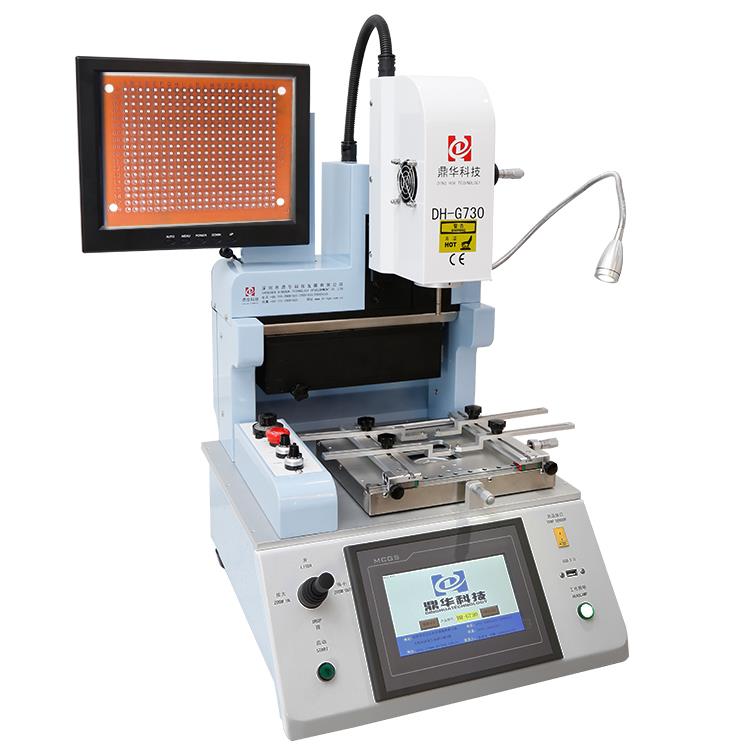

DH-G730 Stroj lijeva strana . Funkcija podešavanja džojstika, gornjeg prilagođavanja zraka i ključ za hitne slučajeve itd. Za iPhone, Samsung i Huawei itd. Popravljaju .








product-1-1

Desna strana strojeva, Speed Switch, radno LED svjetlost . IC za preradbu za malu PCBA popravljena .










product-1-1

Gumb za podešavanje zraka za podešavanje zraka, ključ za hitne slučajeve i svjetla koje se podešavaju za optičku CCD objektivu, koji se koristi za popravak IC čipa na iPhoneu .








product-1-1

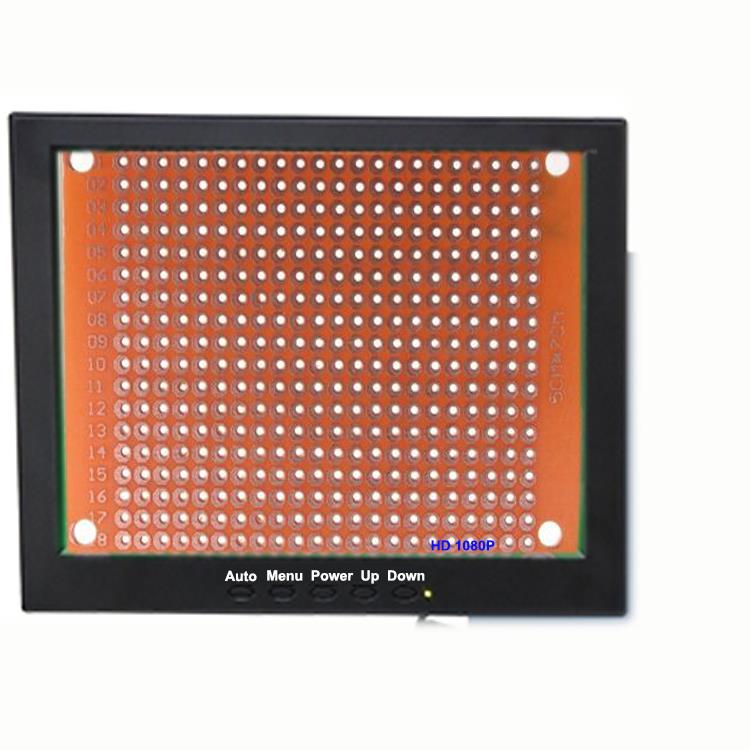

HD zaslon, 1080p 15 inča, zumiranje/izlazak do 200 puta, što sve točkica jasno vidi .

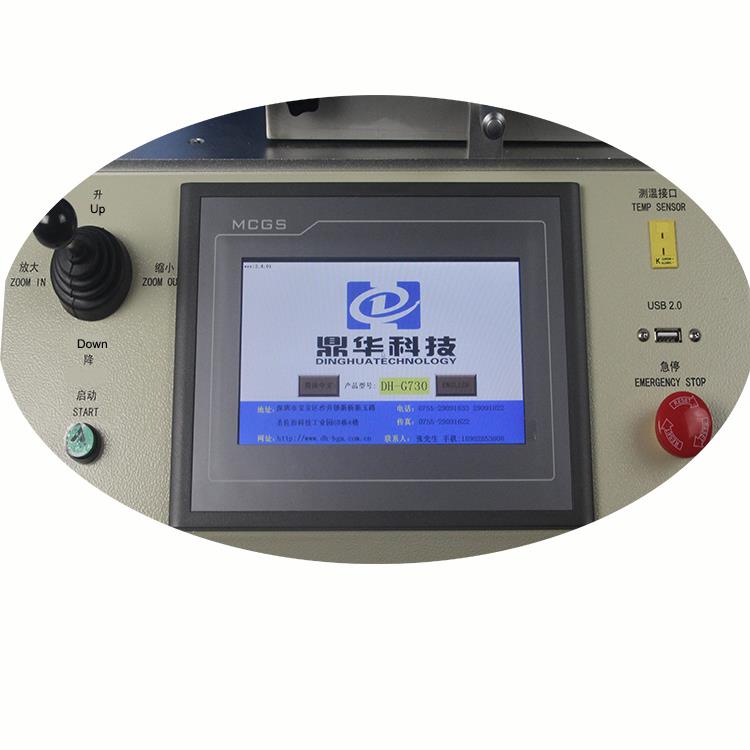

touch screen of SMT rework station.jpg

Jednostavno i prikladno sučelje rada, kada je priručnik, pomoću džojstika za postavljanje svih parametara, samo kliknite "Start" da biste pokrenuli sav rad .










Totalna snaga 2500W
Gornji grijač 1200W
Donji grijač 1200W
Vlast AC110 ~ 240V ± 10 % 50/60Hz
Načini rada Dva načina: ručni i automatski .
HD zaslon dodira, inteligentni man-mahine, postavljanje digitalnog sustava .
Optička CCD objektiva kamere 90 stupnjeva otvorenja/presavijanja
Zaslon 1080P
Povećanje kamere 1x - 220x
Radno mjesto fino podešavanje: ± 15 mm naprijed/unatrag, ± 15 mm desno/lijevo,
Gornji mikrometar za podešavanje kuta 60 ͦ
Točnost položaja: ± 0,01 mm
PCB položaj Inteligentno pozicioniranje, PCB se može prilagoditi u x, y smjeru s "5 bodova podrška"+
V-GROOV PCB BOCKET + Univerzalni okviri .
Rasvjeta Tajvanski LED radno svjetlo, bilo koji kut podesiv
Skladištenje profila temperature 50, 000 grupe
Kontrola temperature K senzor, zatvorena petlja, PLC kontrola
Temp točnost ± 1 stupanj
PCB veličina Sve vrste matičnih ploča mobilnih telefona
BGA čip 1x 1 - 80 x80 mm
Minimalni razmak čipova 0,15 mm
Vanjski senzor temperature 1PC
Dimenzija L500 × W460 × H640 mm
Neto težina 37kg

Značajke:

1.Ugrađeno industrijsko računalo, postavke digitalnog sustava, dvije neovisne zone grijanja, Panasonic CCD sustav kamere, HD zaslon dodirnih zaslona, kontrola PLC -a, multifunkcionalna integrirana kontrola, ergonomski dizajn, preklopna optička leća, opcionalno brojanje, pohranjivanje i odabrani temperaturni profili.

2.Dva načina rada u sustavu: auto/priručnik .

  • Automatski način rada:Automatski lemilice/otpuštaju BGA s jednim gumbom .
  • Ručni način rada:Ručno pomiče gornju glavu prema gore/dolje do lemljenja/otpuštenog BGA pomoću džojstika .

Oba načina se kombiniraju s optičkim poravnanjem i laserskim pozicioniranjem kako bi se dovršio postupak . u međuvremenu, ugrađeni vakuum čini ga prikladnim za preuzimanje BGA čip .

3.Višestruke funkcije: "Brzo pozicioniranje", "Držanje temperature", "Senzor tlaka", "Analiza trenutne temperature", "Upozorenje glasa prije završetka zagrijavanja", "HD vizualno optičko poravnavanje", "Visoko precizno kontrola temperature, visoka brzina popravljanja, visoka stabilnost" .

4.Visoka preciznost K-tipa termoelektrana za upravljanje zatvorenom petljom i PID automatska kompenzacijski sustav za kompenzaciju temperature . opremljen PLC, temperaturnim modulima i inteligentnom upravljačkom jedinicom, osigurava temperaturno odstupanje unutar ± 1 stupnja ., dodatno, priključak za mjerenje temperature {real-vremen

5.Pokretni univerzalni učvršćivanje sprječava oštećenje PCB -a na periferne komponente, pogodno za popravak svih vrsta PCB -a .

6.LED rasvjeta velike snage osigurava odgovarajuću radnu svjetlinu . magnetske mlaznice u različitim veličinama, izrađene od legure od titana, lako se zamjenjuju i instaliraju, a odupiru se deformaciji i hrđi .

7.6–8 temperaturni segmenti mogu se postaviti za gornje i donje grijanje (do 16 segmenata ukupno) . podržava pohranjivanje 50, 000 temperaturne krivulje, koje se mogu u bilo kojem trenutku numerirati i primijeniti za različite BGAS. Analiza i podešavanje, i podešavanje.

8.Glasovno upozorenje 5–10 sekundi prije grijanja krajeva podsjeća operatera da pokupi BGA čip u vremenu . nakon zagrijavanja, ventilator za hlađenje će se automatski aktivirati . kada temperatura padne na sobnu temperaturu (<45℃), the cooling system stops automatically to prevent heater aging.

CE certificirano . dvostruka zaštita: pregrijavanje Guard + Funkcija zaustavljanja u nuždi .
