1. Primjena Hot Air BGA Rework Station

Matična ploča računala, pametnog telefona, laptopa, MacBook logičke ploče, digitalne kamere, klima uređaja, TV-a i drugog

elektronička oprema iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.

Prikladno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2. Značajke proizvoda Hot Air BGA Rework Station

• Sustav preciznog optičkog poravnanja
• CCD kamera pojačava do 200x, s funkcijom podešavanja svjetline svjetla gore/dolje, točnost montaže je unutar 0,01 mm.
• Automatsko odlemljivanje, montaža i lemljenje, automatsko preuzimanje čipa po završetku odlemljivanja.
• Dolazi s 5 različitih veličina mlaznica: gornje 31*31 mm, 38*38 mm, 41*41 mm. Dno 34*34mm, 55*55mm
• Ventilator s križnim protokom velike snage, hladi PCB vrlo brzo, sprječavajući njegovu deformaciju.

3.Specifikacija Hot Air BGA Rework Station

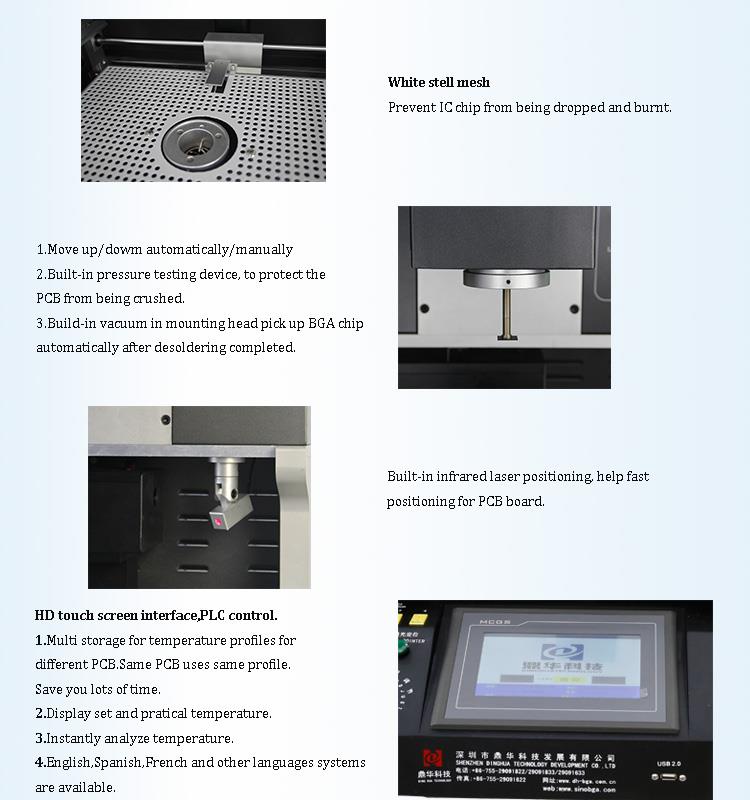

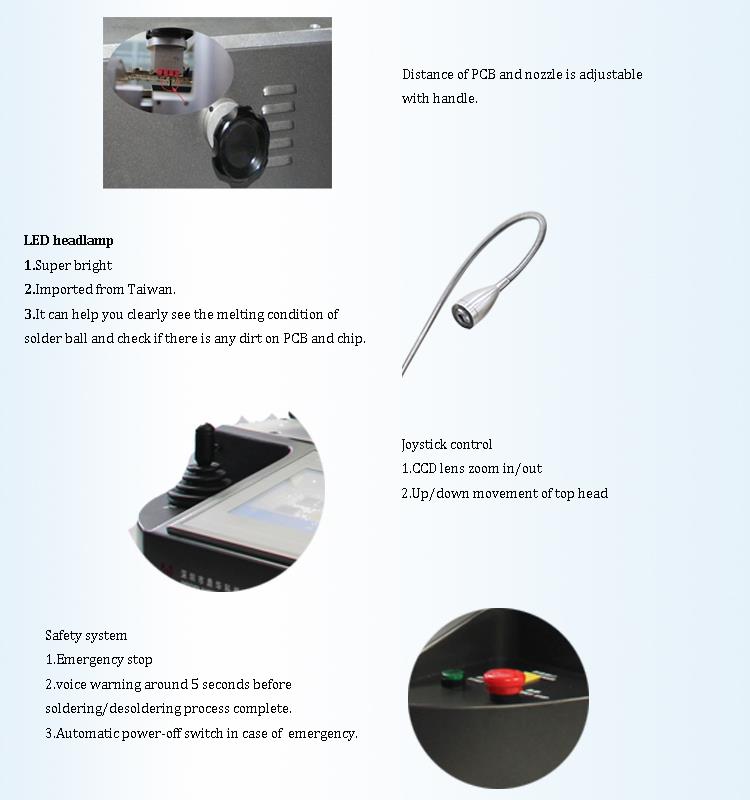

4. Detalji BGA stanice za preradu s vrućim zrakom

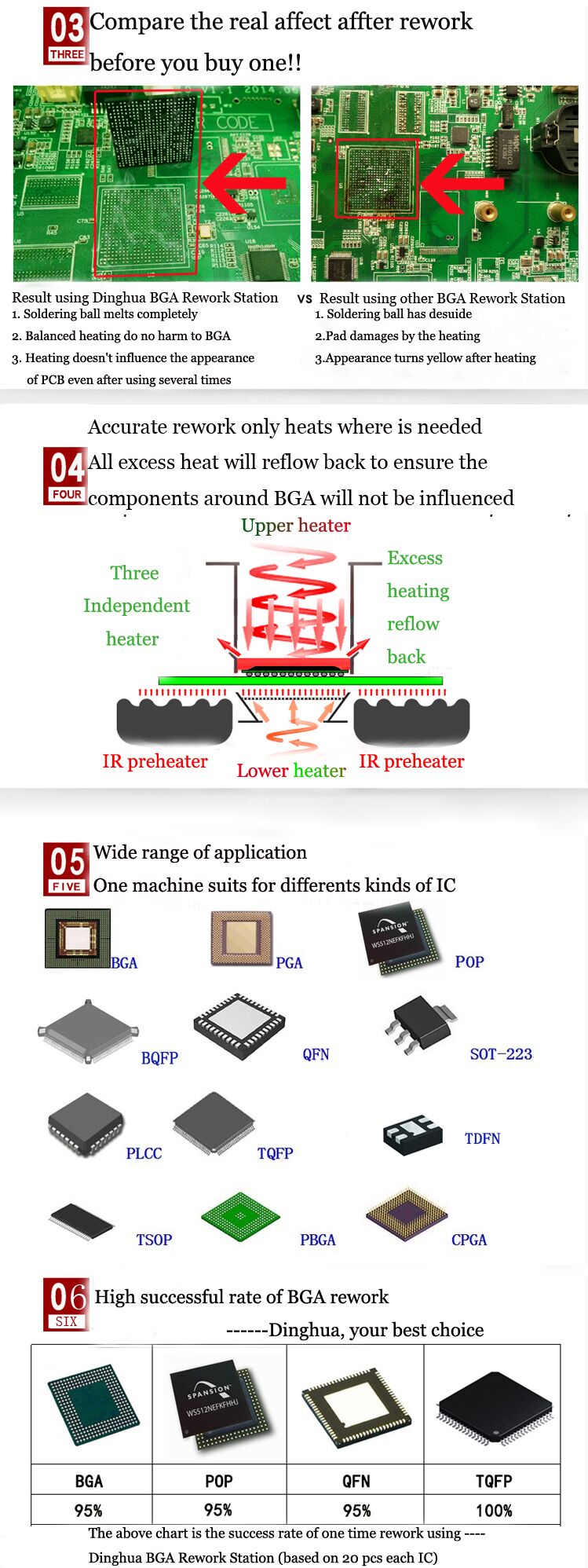

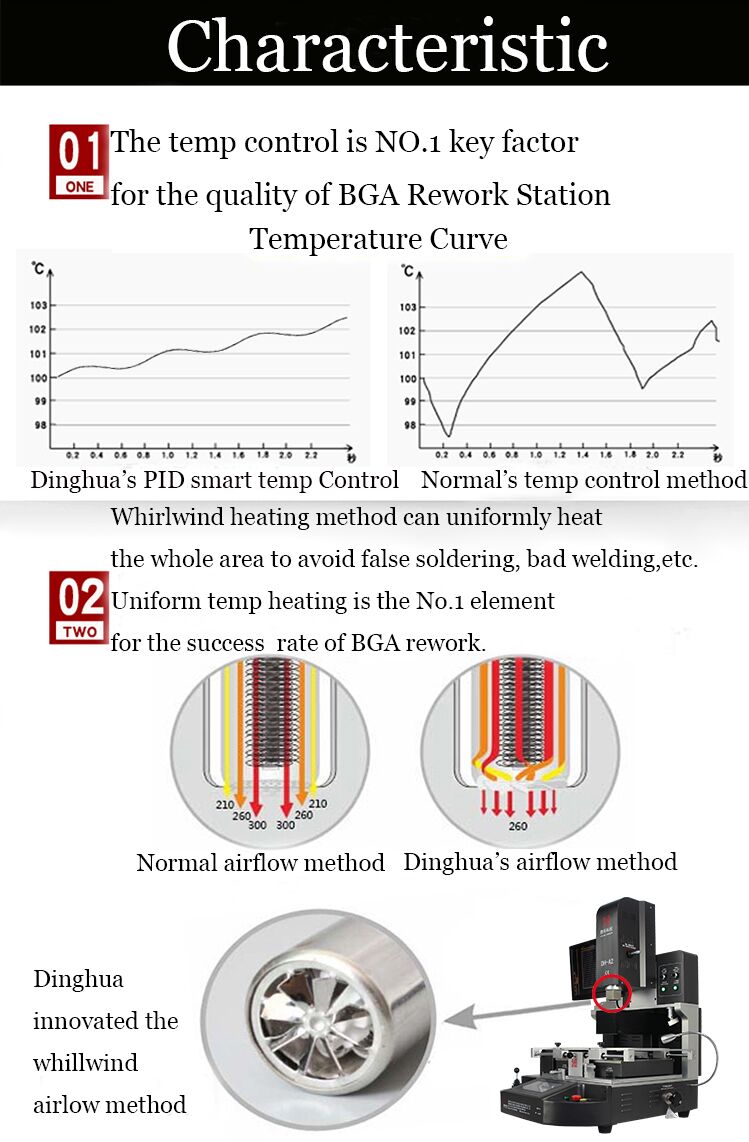

5. Zašto odabrati našu BGA stanicu za preradu na vrući zrak?

6. Certifikat BGA stanice za preradu na vrući zrak

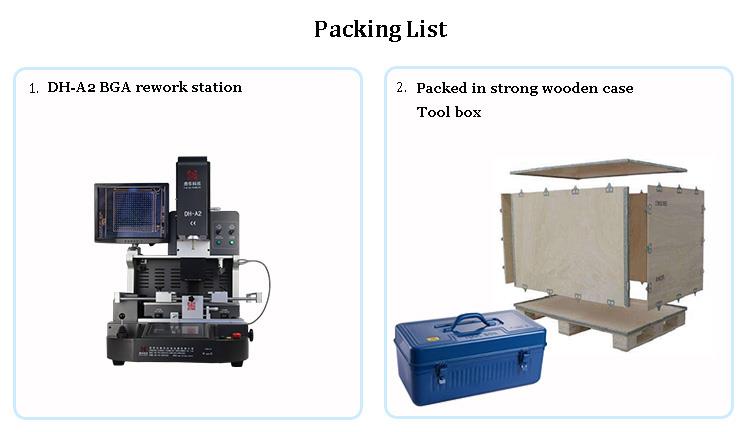

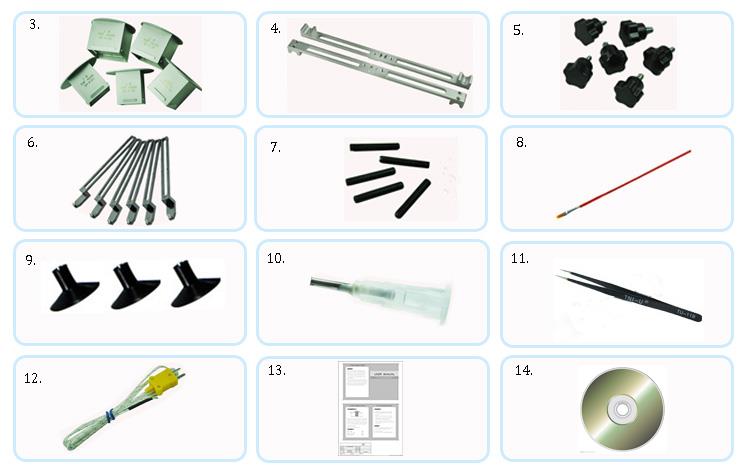

7. Pakiranje i otprema BGA stanice za preradu na vrući zrak

8. Povezano znanje

Koje su prednosti SMT paketa?

Tehnologija površinske montaže (SMT) odnosi se na postupak postavljanja minijaturiziranih ili pločasto strukturiranih komponenti prikladnih za površinsku montažu na tiskanu ploču (PCB) u skladu sa zahtjevima strujnog kruga. Te se komponente zatim sastavljaju procesima lemljenja kao što je lemljenje reflowom ili valovito lemljenje kako bi se formirali funkcionalni elektronički sklopovi.

Primarna razlika između SMT i Through-Hole Technology (THT) leži u načinu montaže. Na tradicionalnom THT PCB-u, komponente i lemljeni spojevi nalaze se na suprotnim stranama ploče. Nasuprot tome, na SMT PCB-u, lemljeni spojevi i komponente nalaze se na istoj strani. Posljedično, prolazne rupe na SMT ploči se koriste samo za spajanje slojeva strujnog kruga, što rezultira znatno manjim brojem rupa i manjih rupa. To omogućuje mnogo veću gustoću sklopa na tiskanoj ploči.

SMT komponente se razlikuju od THT komponenti prvenstveno po svom pakiranju. SMT paketi su dizajnirani da izdrže visoke temperature tijekom lemljenja, zahtijevajući da komponente i podloge imaju kompatibilan koeficijent toplinskog širenja. Ovi čimbenici su ključni u dizajnu proizvoda.

Ključne karakteristike SMT procesne tehnologije

SMT se bitno razlikuje od THT-a u pogledu metoda sastavljanja: SMT uključuje "lijepljenje" komponenti na ploču, dok THT uključuje "čepljenje" komponenti kroz rupe. Razlike su također vidljive u podlozi, obliku komponenti, morfologiji lemnog spoja i metodama procesa montaže.

Prednosti odabira pravog SMT paketa

1. Učinkovito korištenje PCB prostora: SMT štedi značajnu površinu PCB-a, dopuštajući dizajn veće gustoće.
2. Poboljšana električna izvedba: Kraći električni putovi poboljšavaju performanse.
3. Zaštita okoliša: Ambalaža štiti komponente od vanjskih čimbenika kao što je vlaga.
4. Pouzdana povezanost: SMT osigurava jake i stabilne komunikacijske veze.
5. Poboljšano odvođenje topline: Olakšava bolje upravljanje toplinom, testiranje i prijenos signala.

Važnost SMT dizajna i odabira komponenti

Odabir i dizajn SMT komponenti igra vitalnu ulogu u cjelokupnom dizajnu proizvoda. Tijekom faze arhitekture sustava i detaljnog dizajna strujnog kruga, dizajneri određuju električnu izvedbu i funkcije potrebne za komponente. U fazi projektiranja SMT-a, odluke o obliku i strukturi paketa trebale bi biti usklađene s opremom i mogućnostima procesa, kao i ukupnim zahtjevima dizajna.

Dvostruka uloga lemljenih spojeva za površinsku montažu

Lemljeni spojevi za površinsku montažu služe i kao mehanički i kao električni spojevi. Odgovarajući odabir lemljenih spojeva izravno utječe na gustoću dizajna PCB-a, mogućnost izrade, mogućnost testiranja i pouzdanost.
