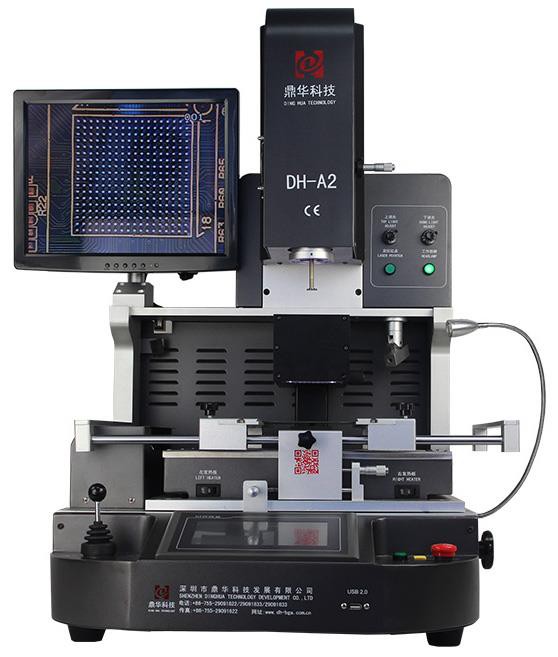

Mobilni stroj za ponovno loptu

           Mobilni stroj za reprodukciju za iPhone, Huawei, Samsung, LG, itd.

Rasprostranjena upotreba modernih mobilnih uređaja uvelike je poboljšala praktičnost i uživanje za korisnike. Međutim, također je podigao traku za stručnjake za održavanje mobilnih uređaja.

Da bismo bolje poslužili ove uređaje, prvi put smo predstavili mobilni stroj za tešku kuglu, omogućujući visokokvalitetne usluge održavanja. Ovaj uređaj karakterizira njegova učinkovitost i brzina, omogućujući brze i učinkovite popravke mobilnih uređaja.

Za razne marke mobilnih uređaja, kao što su iPhone, Huawei, Samsung, LG, itd., IC Mobile Heavy Ball Machine nudi jedinstvene prednosti. Kompatibilan je s procesorima različitih vrsta pakiranja, podržava opetovane operacije, a može se u potpunosti očistiti i sušiti, čak i u situacijama kada je ravni zavareni čelik sklon oštećenju, bez potrebe za rastavljanjem. Stroj automatski podešava temperaturu i radno vrijeme prema potrebi. To osigurava operativnu sigurnost uz poboljšanje prihoda od prodaje i zadovoljstva kupaca.

IC Mobile Heavy Ball Machine također pruža profesionalnu uslugu nakon prodaje.



Demo videozapis automatske popravke DH-A2E:



1. značajke proizvoda

• automatski otpuštanje, montaža i lemljenje.

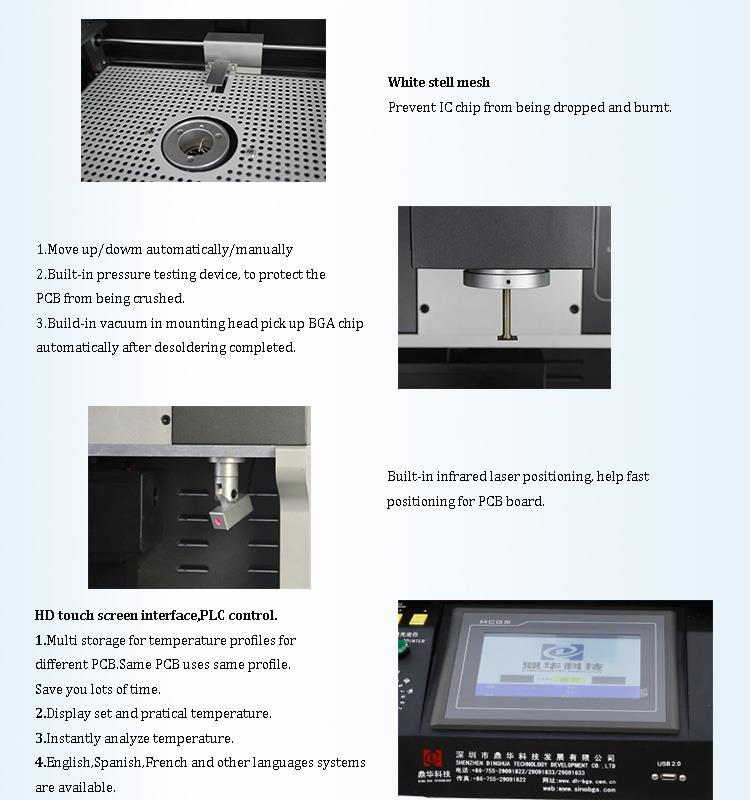

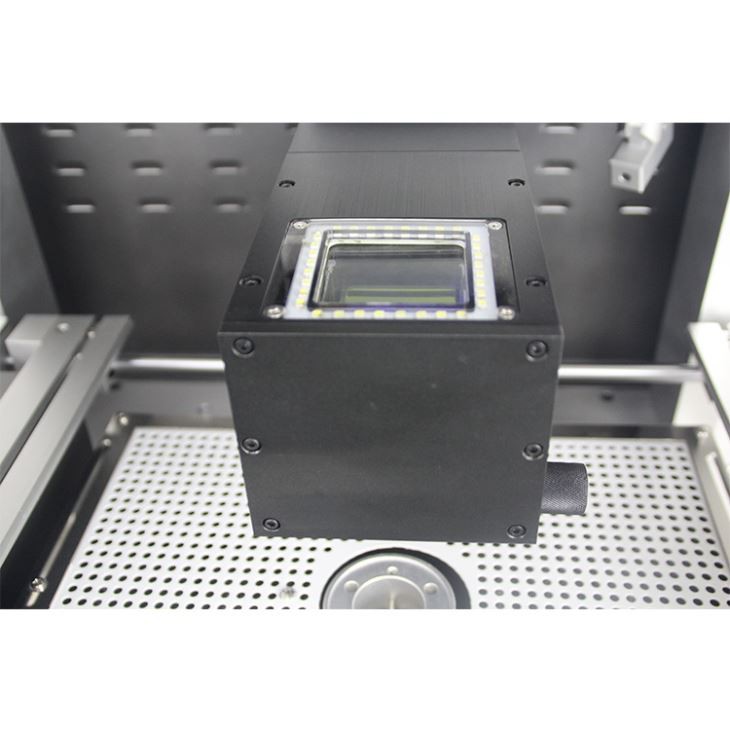

• CCD kamera osigurava precizno usklađivanje svakog spoja za lemljenje,

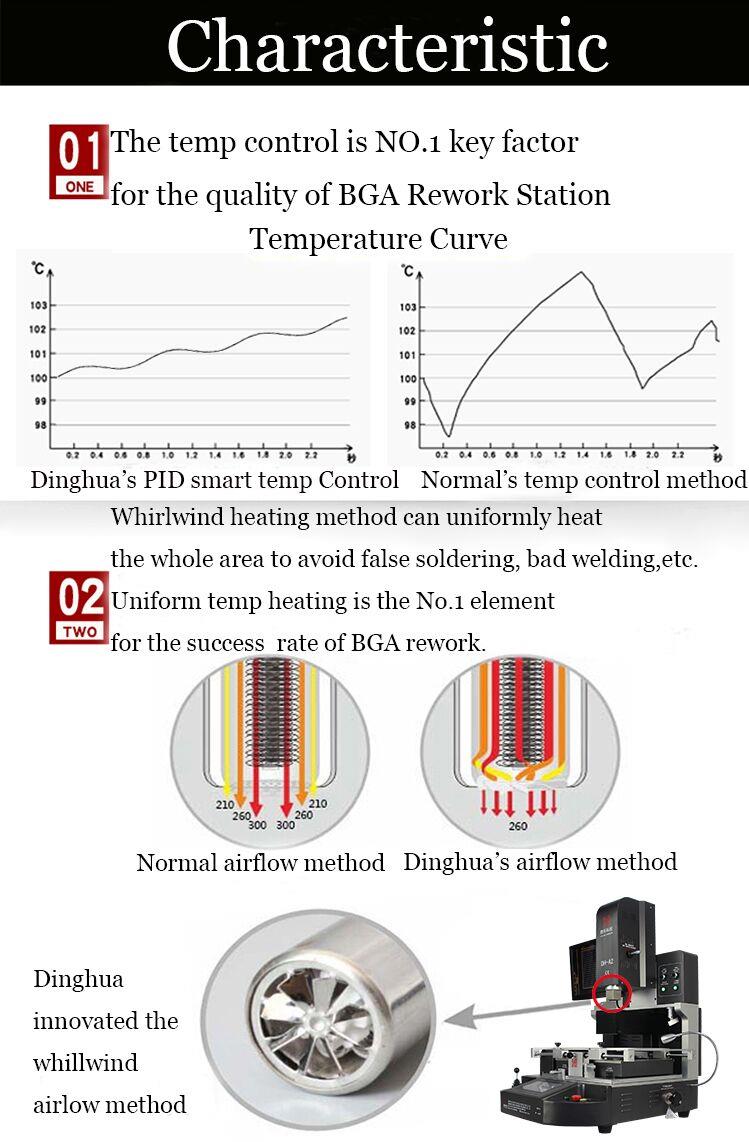

• Tri neovisne zone grijanja osiguravaju preciznu kontrolu temperature.

• Podrška u više rupa za vrući zrak posebno je korisna za PCB i BGA velike veličine

Smješten u sredini PCB -a. Izbjegavajte hladno lemljenje i situaciju s IC-om.

• Temperaturni profil donjeg grijača vrućeg zraka može doseći čak 300 stupnjeva, kritično za

Matična ploča velike veličine. U međuvremenu, gornji grijač mogao bi se postaviti kao sinkroniziran ili indija

epidenti rad.



DH-G620 je potpuno isti kao DH-A2, automatski otpuštanje, preuzimanje, vraćanje i lemljenje za čip, s optičkim poravnanjem za ugradnju, bez obzira imate li iskustva ili ne, možete ga savladati za jedan sat.

2. Specifikacija

Vlast	5300W
Gornji grijač	Vrući zrak 1200W
Bojler	Vrući zrak 1200W, infracrveni 2700W
Napajanje	AC220V ± 10% 50/60Hz
Dimenzija	L530*w670*h790 mm
Poziviran	V-Groove PCB podrška i s vanjskim univerzalnim učvršćenjem
Kontrola temperature	K tipova termoeleja. Kontrola zatvorene petlje. neovisno grijanje
Točnost temperature	± 2 stupnja
PCB veličina	Max 450*490 mm, min 22*22 mm
Radnoj ploči fino podešavanje	± 15 mm prema naprijed/unatrag, ± 15 mm desno/lijevo
Bgachip	80*80-1*1mm
Minimalni razmak čipova	0. 15mm
Temp senzor	1 (opionalno)
Neto težina	70kg

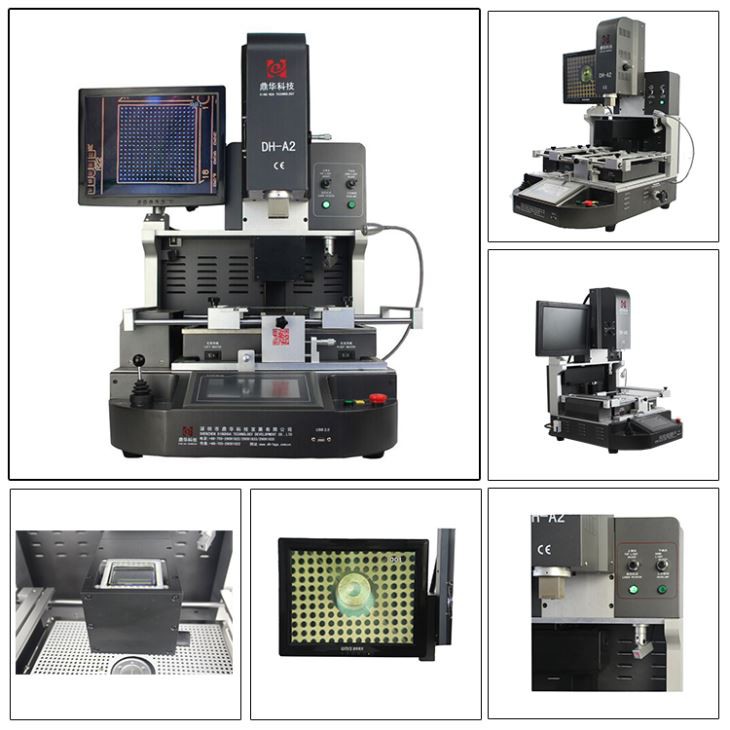

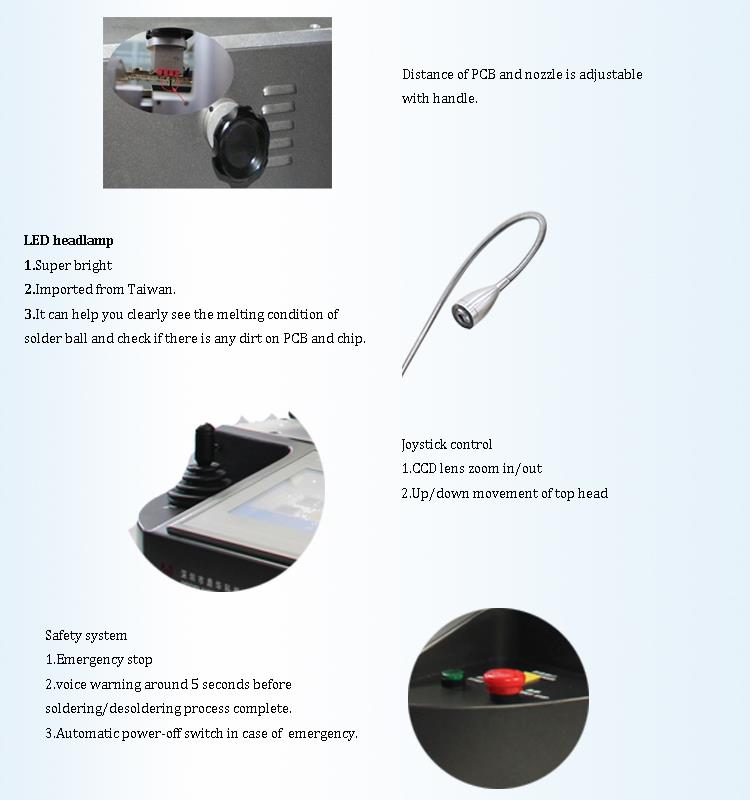

3.Daževi uređaja za ponovno zabavljanje mobilnih uređaja

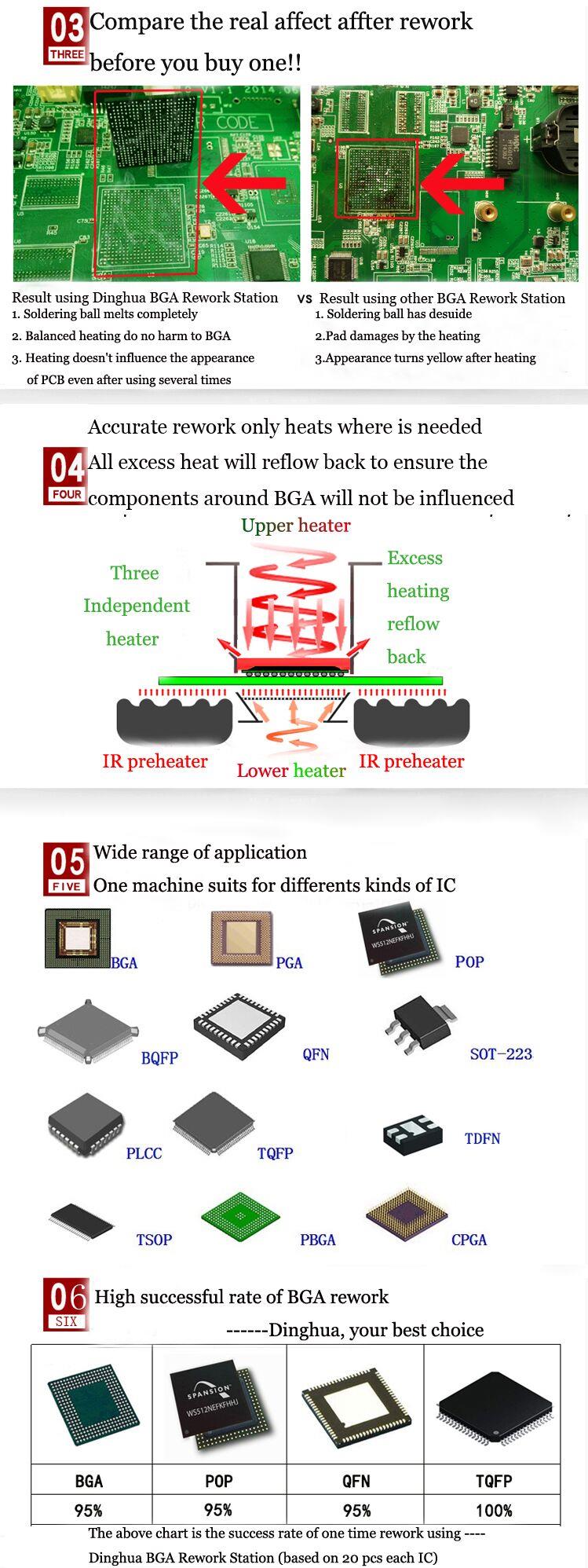

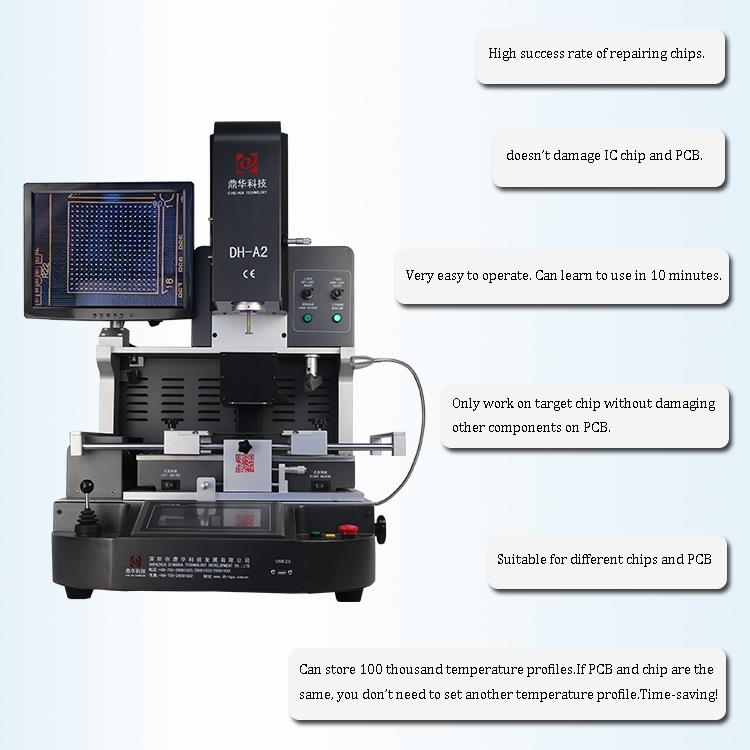

4. Zašto odabrati naš stroj za reprodukciju mobilnih uređaja?



5.Certificirajte

Ponuditi kvalitetne proizvode, Shenzhen Dinghua Technology Development co., Ltd je bio

Prvi koji je prošao UL, E-EMARK, CCC, FCC, CE ROHS certifikati. U međuvremenu, za poboljšanje i savršeno

Sustav kvalitete, Dinghua je prošao ISO, GMP, FCCA, C-TPAT certifikat za reviziju na licu mjesta.

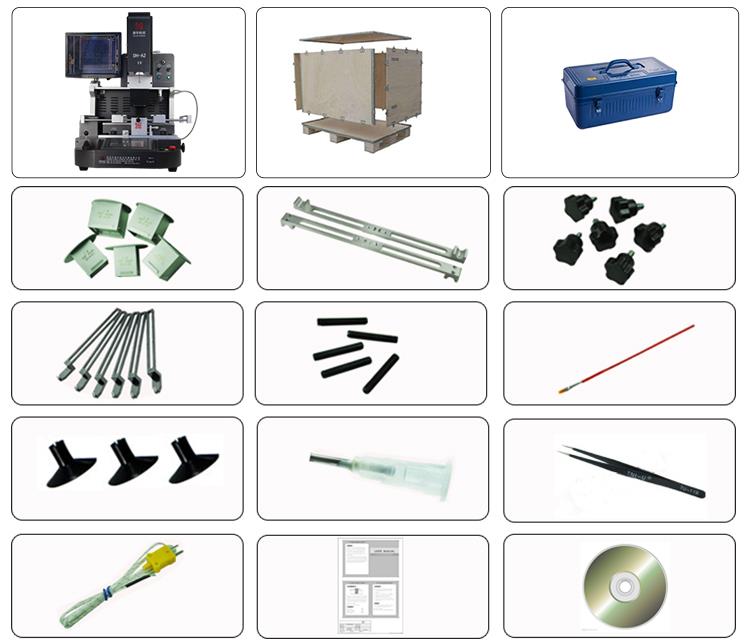

6.pakiranje i isporuka strojeva za reprodukciju mobilnog IC -a

7. Kontakt za mobilni stroj za ponovno loptu

 Email: john@dh-kc.com

Whatsapp/weChat/mob: +86 157 6811 4827

8. Povezano znanje

Vještine rada BGA održavanja

(1). BGA priprema prije otpuštanja.

Postavite status parametra Sunkko 852B na temperaturu 280 stupnjeva ~ 310 stupnjeva; Vrijeme otpuštanja: 15 sekundi;

Parametri protoka zraka: × × × (1 ~ 9 datoteke mogu biti unaprijed postavljene prema korisničkom kodu);

Konačno, otpuštač je postavljen u stanje automatskog načina rada, a potopno 202 BGA antistatički limenka

Stanica za popravak koristi se za montiranje ploče s PCB-om mobilnih telefona s univerzalnim vrhom i popravljanja na glavnom-

zanantna platforma.

(2). Otpuštanje

U tehnologiji popravljanja BGA ploče sjetite se smjera i pozicioniranja čipa prije nego što se razmaže.

Ako na PCB -u nema ispisanog okvira za pozicioniranje, označite ga oznakom, ubrizgajte malu količinu fluksa

Na dnu BGA i odaberite odgovarajući BGA. Veličina BGA posebne mlazce za zavarivanje je montirana

na 852b.

Poravnajte ručicu okomito s BGA, ali imajte na umu da mlaznica mora biti udaljena oko 4 mm od kompozicije

Ent. Pritisnite gumb Start na ručici 852B. Otputovač će automatski oduzeti unaprijed postavljenu paramu-

Ters.

Nakon opustošenja, BGA komponenta uklanja se olovkom za usisavanje nakon 2 sekunde, tako da je original

lopta za lemljenje može se ravnomjerno rasporediti na jastučićima PCB-a i BGA, što je povoljno za pod-

EQUENT BGA lemljenje. Ako na PCB jastučiću postoji višak kositra, koristite antistatičku stanicu za lemljenje

ravnomjerno. Ako je teško spojen, možete ponovo primijeniti tok na PCB, a zatim započeti 852b da biste zagrijali

PCB opet i na kraju učinite limenu paketu urednom i glatkom. Limenka na BGA u potpunosti se uklanja

S trakom za lemljenje kroz antistatičku stanicu za lemljenje. Obratite pažnju na antistatičke i ne prenosene-

Ture će, u suprotnom, oštetiti jastučić ili čak matičnu ploču.

(3). Čišćenje BGA i PCB.

Očistite PCB jastučić s visokom čistoćom za pranje vode, upotrijebite ultrazvučni čistač (s antistatičkim uređajem) za ispunjavanje

Operite vodu i očistite uklonjeni BGA.

(4). BGA čip za sadnju kositra.

BGA Chip Tinning mora koristiti čelični lim s laserom s jednostranom mrežom tipa roga. Debljina

Čelični lim je dužan biti debljine 2 mm, a cijeli zid je potreban da bude gladak i uredan. Donji

Dio rupe roga (kontakt s licem BGA) treba usporediti. Vrh (struganje u malu rupu) je

10 μm ~ 15 μm. (Gornje dvije točke mogu se primijetiti desetostruko povećalo), tako da tiskarska pasta

lako može pasti na BGA.

(5). Zavarivanje BGA čipsa.

Nanesite malu količinu debelog fluksa na BGA loptice za lemljenje i PCB jastučiće (potrebna je visoka čistoća, dodajte aktivni rosin

na analitički čisti alkohol da se otopi) i dohvati izvorni trag za postavljanje BGA. U isto vrijeme w-

Elding, BGA se može povezati i smjestiti kako bi se spriječilo da ga otpuhne vrući zrak, ali briga bi trebala biti

shvaćen da ne stavlja previše toka, u suprotnom, čip će biti pomaknut zbog prekomjernih mjehurića koje je stvorio

Rosin. PCB ploča je također smještena u antistatičku stanicu za održavanje i fiksirana je univerzalnim vrhom i postavljena

vodoravno. Parametri inteligentnog otpuštanja unaprijed su postavljeni na temperaturu od 260 stupnjeva C ~ 280 stupnjeva C, zavarivanje

Vrijeme: 20 sekundi, parametri protoka zraka su nepromijenjeni. Automatski gumb za lemljenje pokreće se kada

BGA mlaznica je usklađena s čipom i ostavlja 4 mm. Kako se BGA loptica za lemljenje topila i PCB jastučić tvori bolje

lemljenje livišnih legura i površinska napetost loptice za lemljenje uzrokuju da se čip automatski centrira čak i ako

Prvobitno se odstupa od matične ploče tako da se radi. Imajte na umu da se BGA ne može primijeniti tijekom WE-

Proces ldinga. Čak i ako je tlak vjetra previsok, pojavit će se kratki spoj između loptica za lemljenje ispod BGA.
