Automatska Bga stanica za preradu

Automatska stanica za preradu BGA

1. Primjena automatske BGA stanice za preradu

Matična ploča računala, pametnih telefona, prijenosnih računala, MacBook logičkih ploča, digitalnih kamera, klima uređaja, TV-a i druge elektronike iz industrija kao što su medicina, komunikacije, automobili itd.

Prikladno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA i LED čipovi.

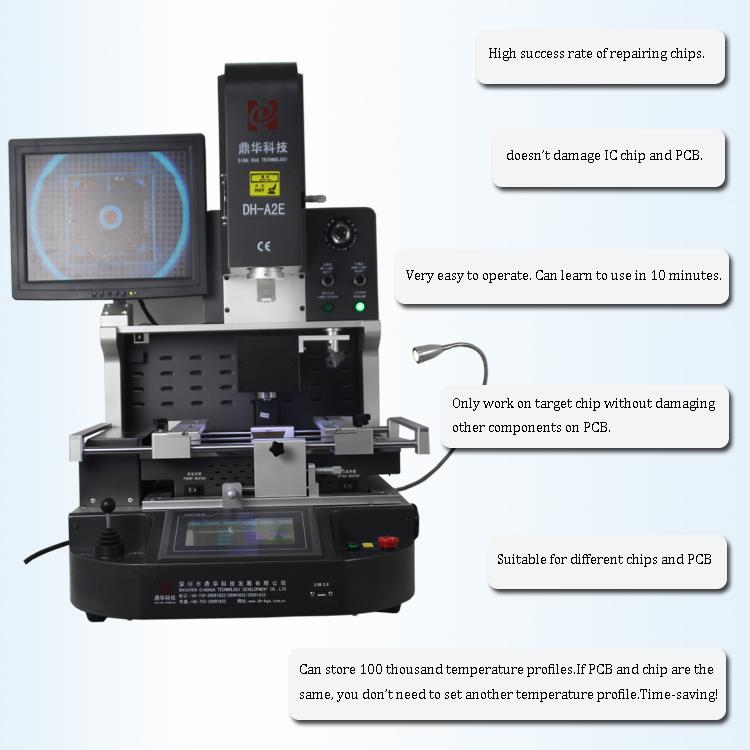

2. Značajke proizvoda Automatic BGA Rework Station

• Visoka učinkovitostje krajnji cilj u našoj stalnoj potrazi za savršenstvom. S finim grijaćim elementom, gornjim ubrizgavanjem vrućeg zraka od 1000 W i ultra velikim IR donjim sustavom grijanja, DH-A2E nudi izvrsnu učinkovitost u izvedbi lemljenja i odlemljivanja. Svestrana stezaljka posebno je dizajnirana za različite tiskane ploče, od mobilnih telefona do ploča za poslužitelje.
• PouzdanostDH-A2E osigurava visoku kvalitetu i stabilne stope prinosa. Korištenje novog neizrazitog industrijskog mikroprocesora i preciznog linearnog mehanizma zrakoplovne razine daje preciznije i pouzdanije rezultate. Precizan i jasan Different Color Alignment System osigurava pouzdano poravnanje.
• Dizajn prilagođen korisnikus integriranim radnim sučeljem poboljšava korisničko iskustvo. Nije potrebna dodatna oprema ili dovod zraka; Samo napajanje izmjeničnom strujom je dovoljno. Uz samo dva sata obuke, operateri mogu lako razumjeti i upravljati intuitivnim kontrolerom, koji je dizajniran da bude vrlo jednostavan za korištenje.

3.Specifikacija automatske BGA stanice za preradu

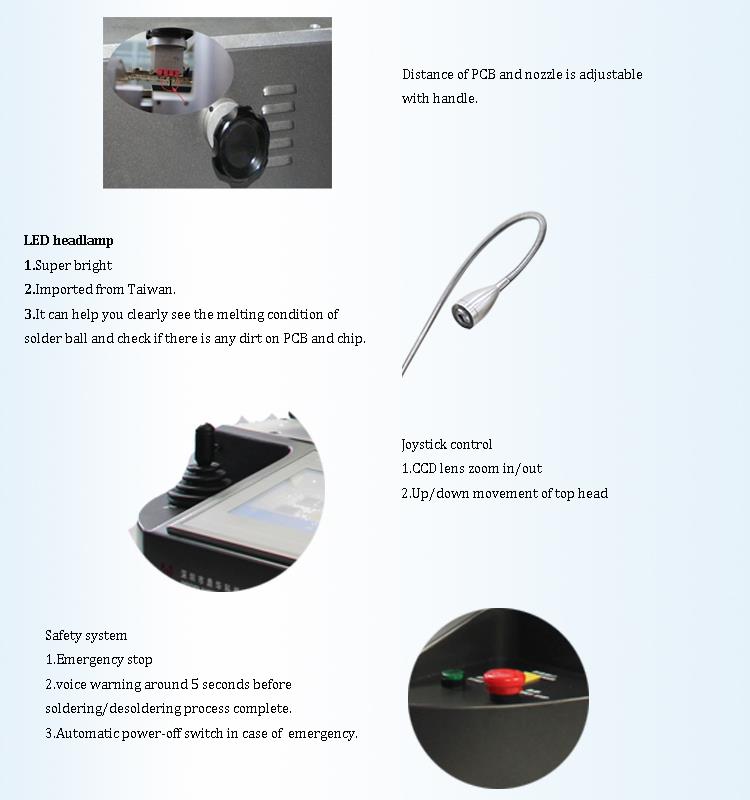

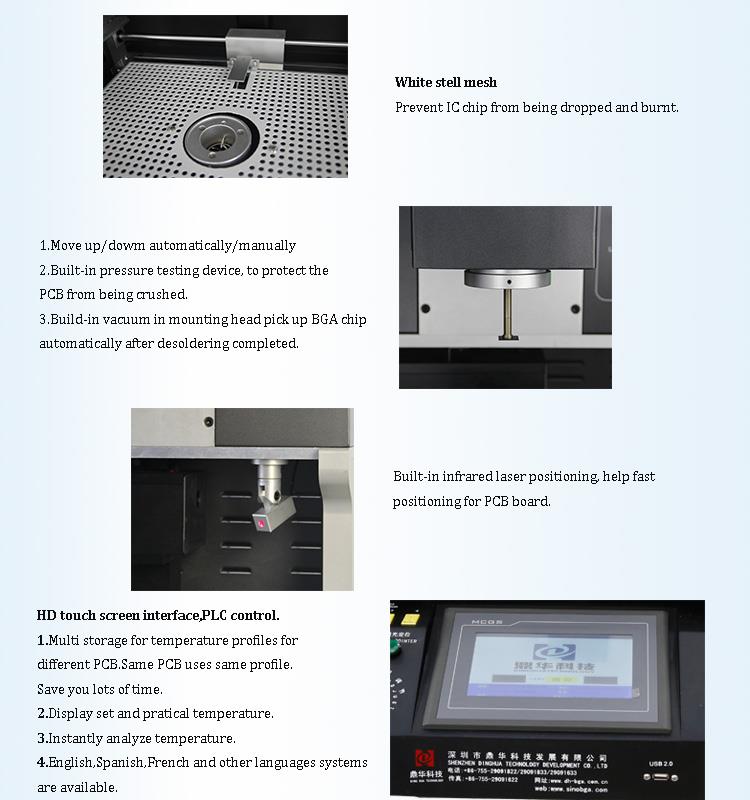

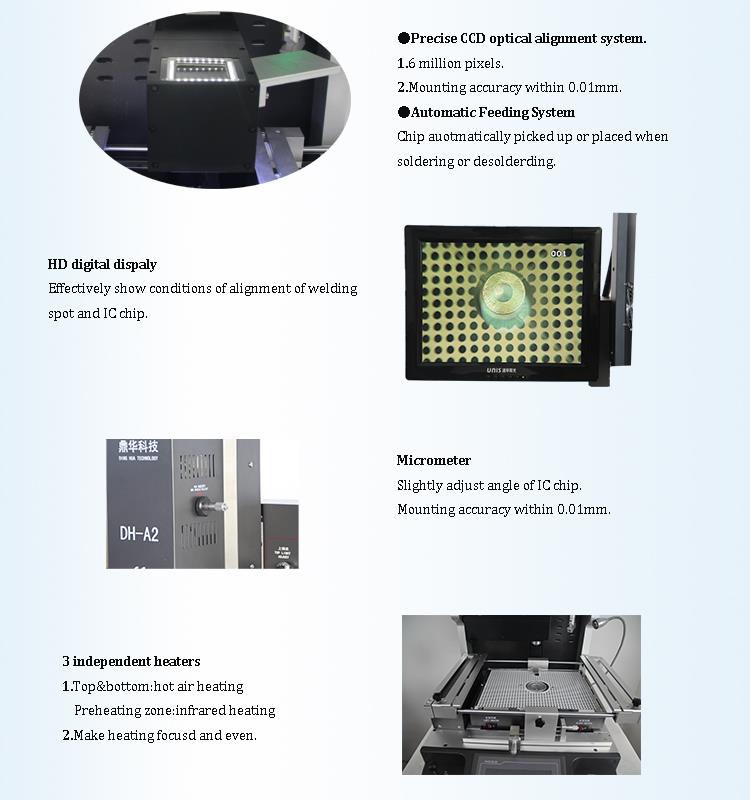

4. Pojedinosti o automatskoj BGA stanici za obradu

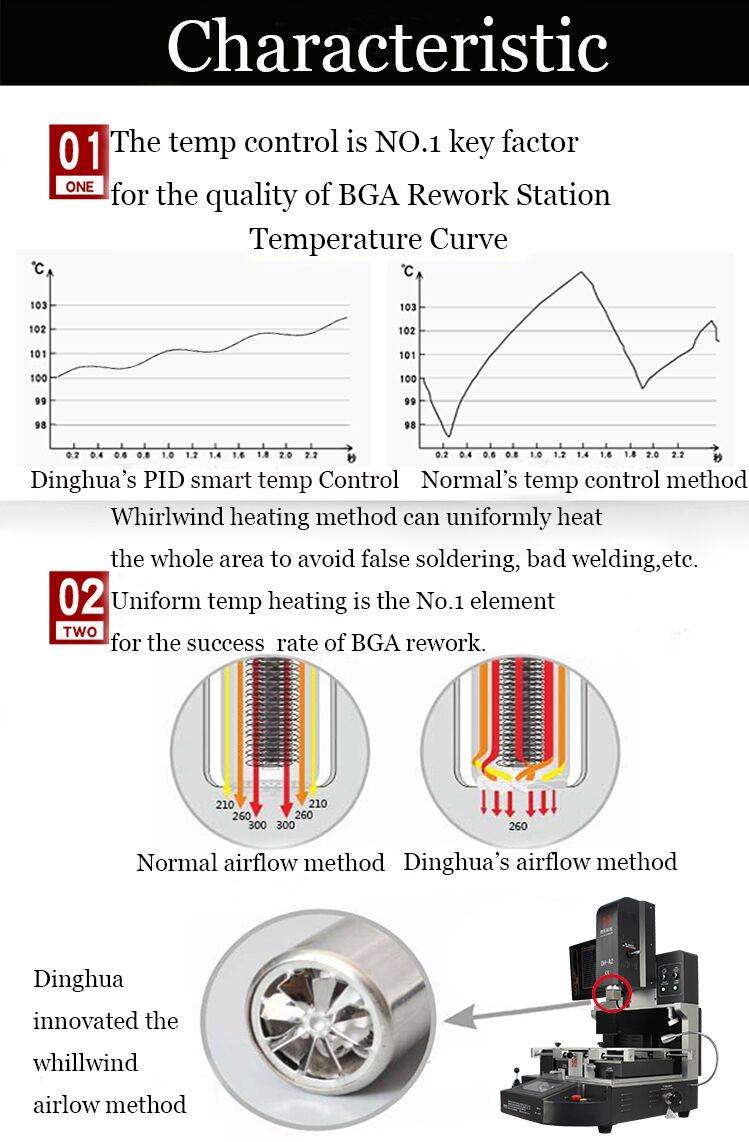

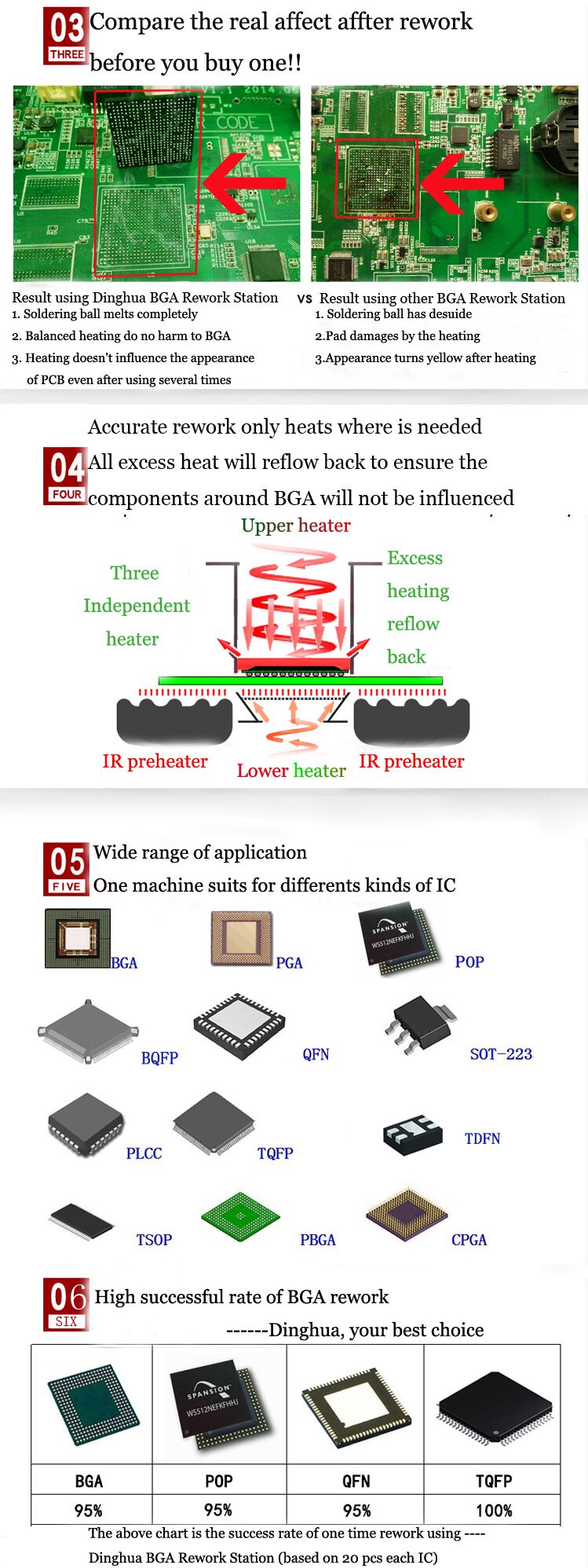

5. Zašto odabrati našu automatsku BGA stanicu za doradu?

6. Certifikat automatske BGA stanice za obradu

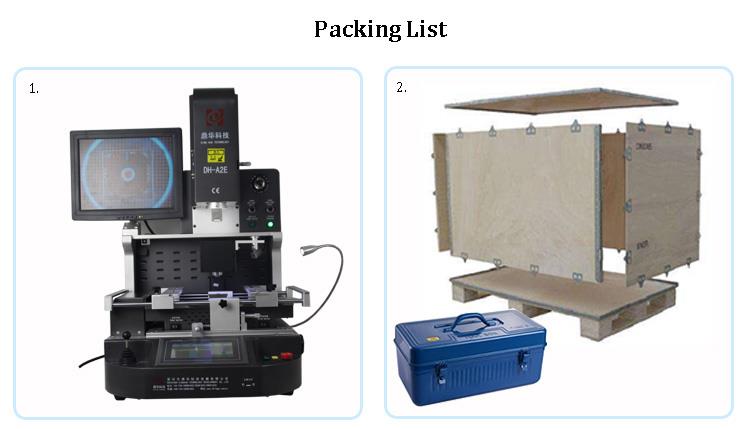

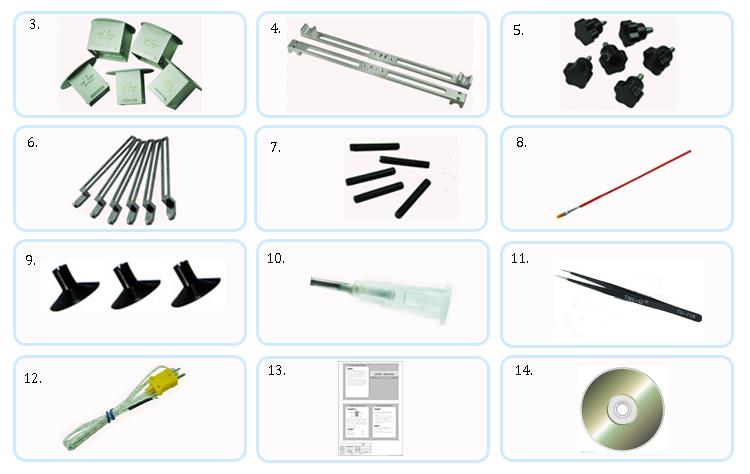

7. Pakiranje i otprema automatske BGA stanice za preradu

8. Povezano znanje o automatskoj BGA stanici za preradu

Metode i tehnike postavljanja BGA lopte:

1. Prvo:Uvjerite se da je površina BGA kuglične podloge ravna. Ako nije ravna, izravnajte jastučić. Ako nije vidljivo oku, očistite ga vodom za pranje i provjerite dodirom. Ne bi trebalo biti neravnina. Ako jastučić nije sjajan, dodajte fluks i trljajte ga naprijed-nazad dok ne postane sjajan. Nakon što to završite, jastučić treba očistiti.

2. Drugo:Ovo je jedan od ključnih koraka. Koristite mali kist s ravnom glavom kako biste nježno nanijeli sloj paste za lemljenje na BGA podlogu. Topilo se mora nanositi ravnomjerno i izdašno. Pod fluorescentnim svjetlom, tok bi trebao izgledati ravnomjerno raspoređen. Ako se ne izvede ispravno, bez obzira grijete li s čeličnom mrežom ili bez nje, može uzrokovati probleme, osobito ako grijete bez čelične mreže, budući da će se topilo zagrijavati neravnomjerno, što može dovesti do lemljenih kugličnih spojeva.

Važne točke:

• Čelična mreža:Mora biti čist i ne smije biti deformiran. Ako je deformiran, treba ga ispraviti rukom; ako je deformacija prevelika, mrežicu treba zamijeniti.
• Izbor kuglica za lemljenje:Kuglice za lemljenje na tržištu dolaze u veličinama kao što su {{0}}.2 mm, 0.25 mm, 0.3 mm, 0.35 mm, {{1 0}}.4 mm, 0.45 mm, 0.5 mm, 0,6 mm i 0,76 mm. Obavezno odaberite čiste kuglice za lem jednake veličine i napravite razliku između kuglica za lem bez olova i kuglica za lemljenje s olovom jer se temperature taljenja razlikuju.

3. Treće:Postavite čip na podnožje platforme za rukovanje lopticom, zatim izlijte šablonu na ravnu površinu čelične mreže kako biste oslobodili odgovarajući broj kuglica za lemljenje u svaku rupu. Nježno protresite čeličnu mrežicu kako biste osigurali pravilno postavljanje kuglica za lemljenje, zatim uklonite čeličnu mrežicu. Zatim upotrijebite kameru kako biste zarezali kuglice za lemljenje i premjestili ih na grijaći stol. (Prilikom topljenja lemnih kuglica, pazite da napravite razliku između temperatura olova i onih bez olova - općenito, olovo se topi na 190 stupnjeva, a bez olova na 240 stupnjeva.) Prilikom zagrijavanja BGA, materijal ispod BGA treba biti napravljen od male topline- provodljive materijale, kao što je tkanina za visoke temperature, tako da brzo dolazi do zagrijavanja. Time se sprječava oštećenje čipa dugotrajnim zagrijavanjem.

4. Četvrto:Kada treba prestati grijati? Kada se boja kuglice za lem promijeni u sivu, a zatim postane sjajna i tekuća, vrijeme je da prestanete. Najbolje je grijati pod dobrim osvjetljenjem, po mogućnosti fluorescentnim, radi bolje vidljivosti. (Napomena: sredina BGA općenito se zagrijava sporije od okolnih područja. Pripazite da lemne kuglice prelaze iz sive u svijetlu kako bi se pokazalo da su pravilno zagrijane. Početnicima bi ovo moglo biti teško, pa je druga metoda nježno dodirivanje grijaćeg BGA pincetom. Ako se kuglica za lemljenje deformira u tekućinu, spremna je. Ako se ne deformira, pomaknut će se.) Ako je čip predebeo i težak za zagrijavanje, upotrijebite toplinski pištolj. fiksne visine, držeći ga u pokretu. Izbjegavajte fokusiranje topline na jedno mjesto jer to može uzrokovati štetu. Kuglica za lemljenje u sredini BGA će posvijetliti kada se zagrijavanje završi. Ostavite da se prirodno ohladi za uspješan rezultat.
