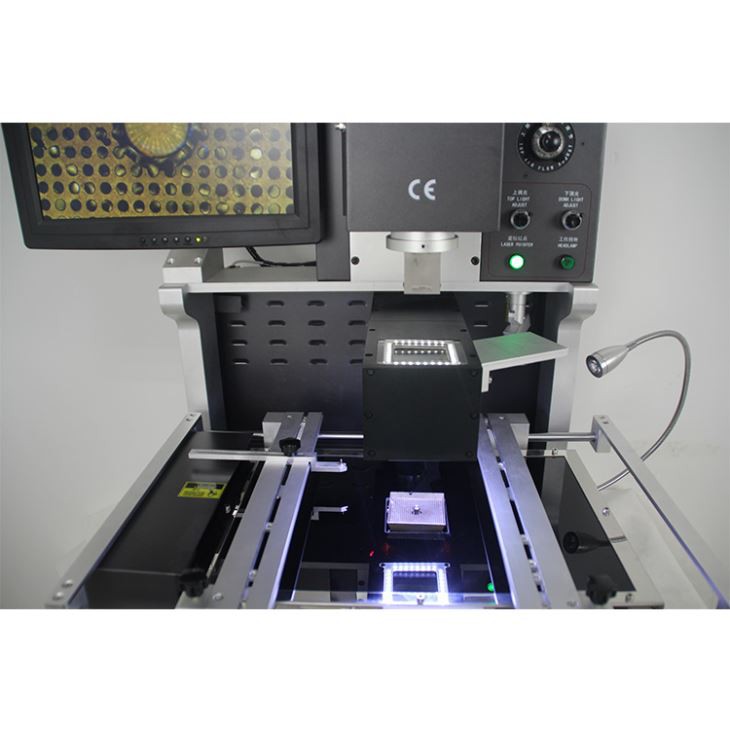

CCD kamera BGA Rework Station
Sigurna, precizna prerada za SMD, BGA i LED čipove. DH-A2 stanica za preradu kombinira preciznost, pouzdanost i pristupačnost u sveobuhvatnom rješenju za sve vaše potrebe prerade, od složenih, gusto naseljenih PCBA do jednostavnih LED traka . Ipak, ostaje jednostavan za naučiti i koristiti, omogućujući tehničarima brzo i pouzdano svladavanje preciznog poravnanja, delikatnog postavljanja i precizne kontrole grijanja.
Opis
CCD kamera BGA Rework Station
1. Primjena CCD kamere BGA Rework Station
Matična ploča računala, pametnog telefona, laptopa, MacBook logičke ploče, digitalne kamere, klima uređaja, TV-a i drugog
elektronička oprema iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.
Prikladno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
2. Značajke proizvoda CCD kamere BGA Rework Station
•Jedina SMT stanica za preradu u svom cjenovnom rangu koja uključuje viziju prave visoke razlučivosti (HD) na razini industrije
najnapredniji sustavi prerade, RW1210 pruža kristalno jasnu superponiranu sliku vodova komponenti
i PCB lemne ploče, čak i pri 230X zumiranju.
To je zahvaljujući kombinaciji njegove CCD kamere od 1,3 milijuna piksela s podijeljenim vidom i visoke svjetline, neovisno
kontrolirano osvjetljenje za komponentu i PCB. Bez obzira na korak ili veličinu komponente, vaša tehn.
ician će bez problema vidjeti kada su postigli savršeno poravnanje na 15" zaslonu sustava.
• Stanica za preradu DH-A2E ima dva grijača vrućeg zraka, jedan gornji i jedan donji, za potpuno kontrolirano odlemljivanje i
ponovno lemljenje koje daje solidne rezultate bez pomicanja čak i najmanjih komponenti. Za predgrijavanje, dno vruće
grijač zraka okružen je 2700W "Rapid IR" podgrijačem. Ovaj 350 mm x 250 mm (13,75" x 10") IC predgrijač nježno
podiže temperaturu PC ili LED podloge kako bi se spriječilo savijanje i smanjio stres na
komponente i lemljeni spojevi u blizini mjesta prerade. Infracrveni grijači potpuno su zatvoreni u staklenu zaštitu
odjeljak koji brzo odvodi toplinu i sprječava da krhotine padnu u elemente, osiguravajući sigurnost operatera,
smanjeno održavanje i jednostavno
čišćenje.
•Precizna kontrola temperature može se osigurati s 3 neovisna područja grijanja. Stroj može postaviti i uštedjeti 1 milijun
temperaturnog profila.
• Ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon dovršetka odlemljivanja.

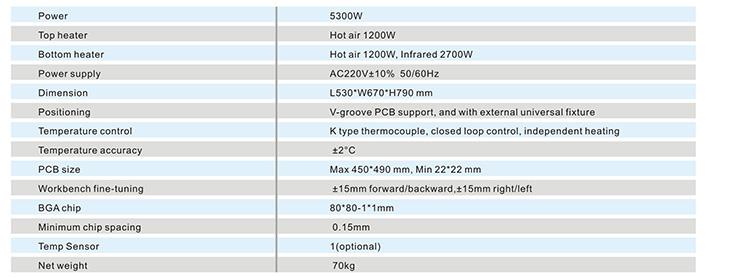

3.Specifikacija CCD kamere BGA Rework Station

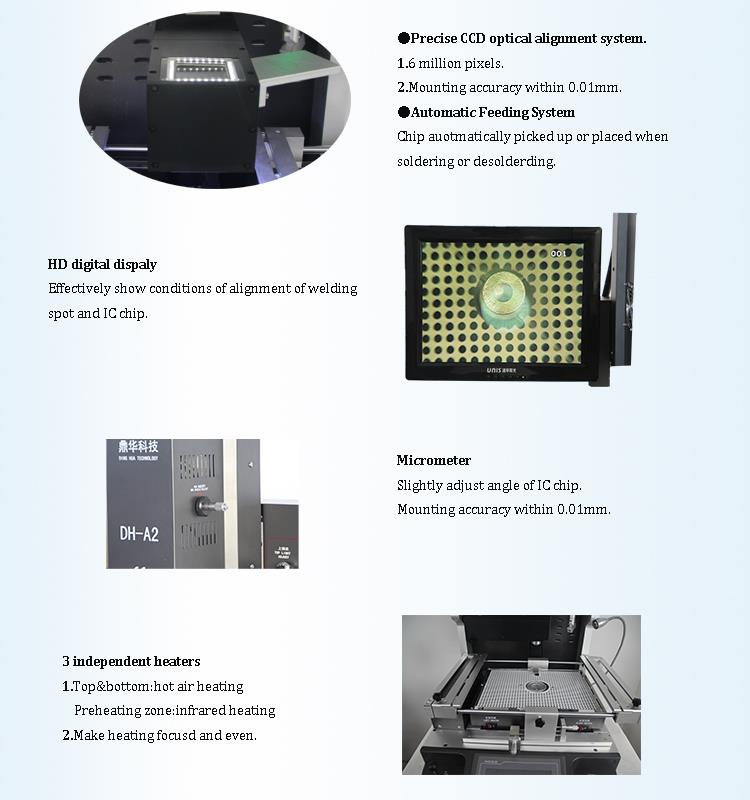

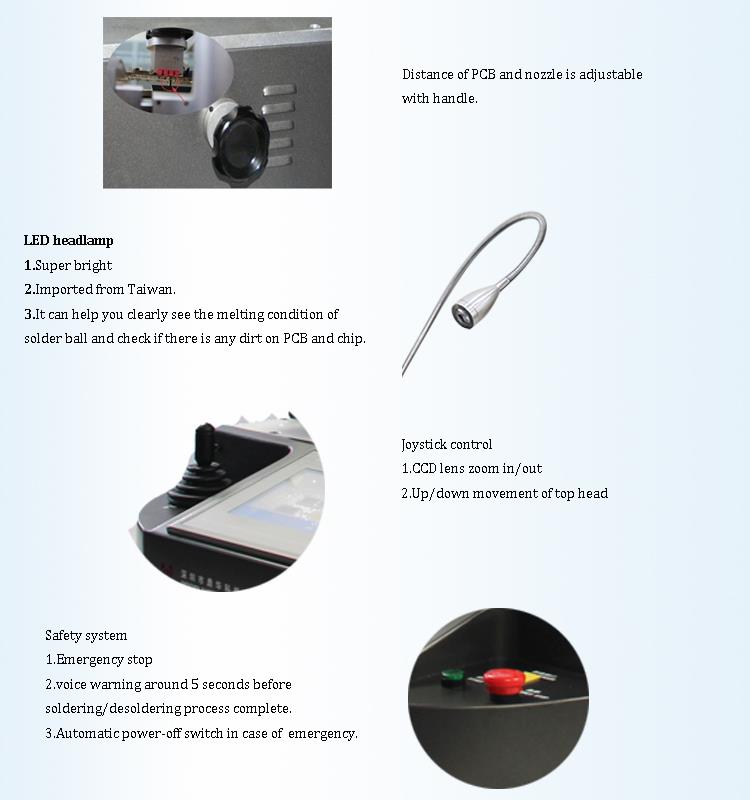

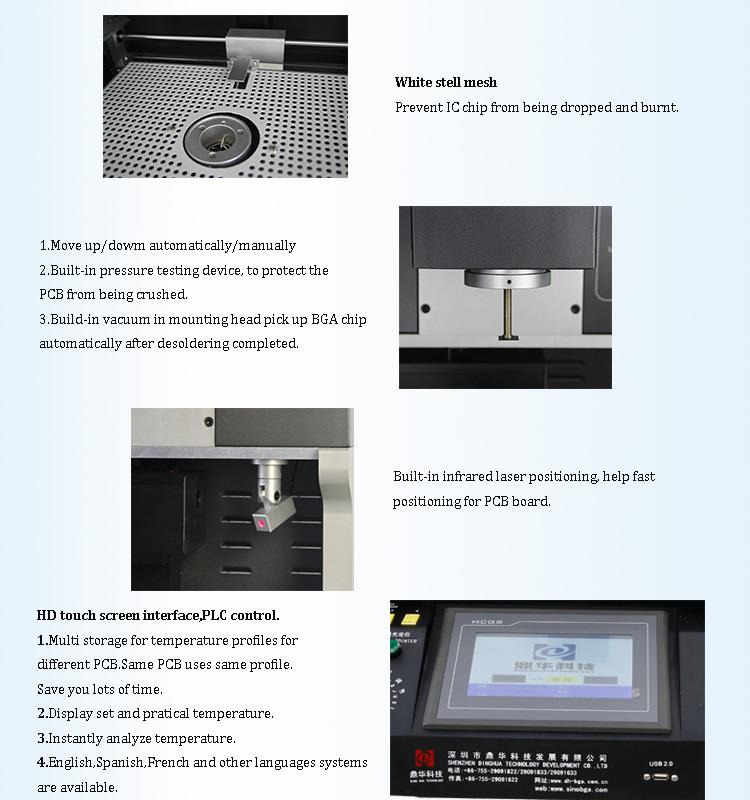

4. Detalji o CCD kameri BGA Rework Station

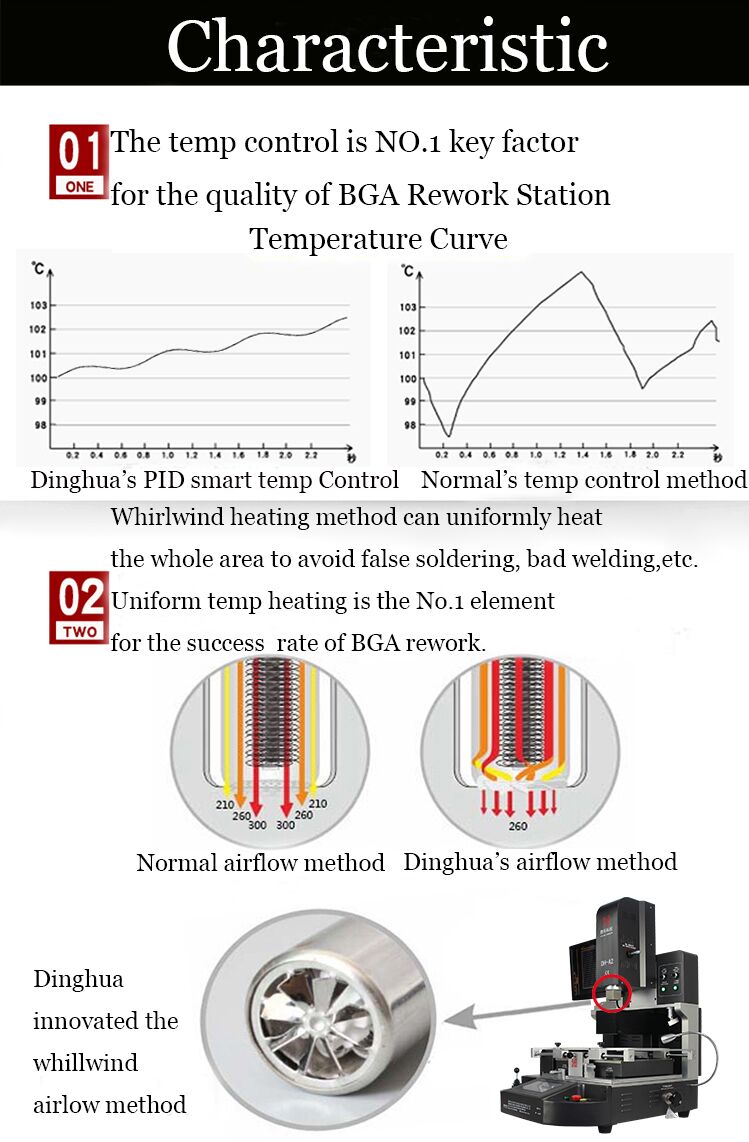

5. Zašto odabrati našu CCD kameru BGA Rework Station?
6. Certifikat CCD kamere BGA Rework Station

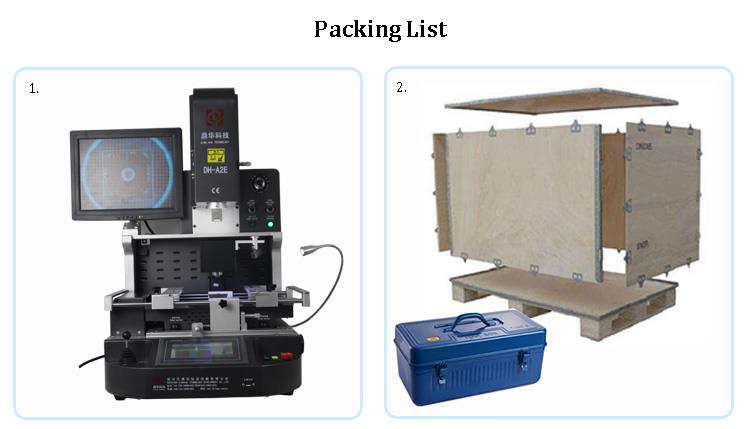

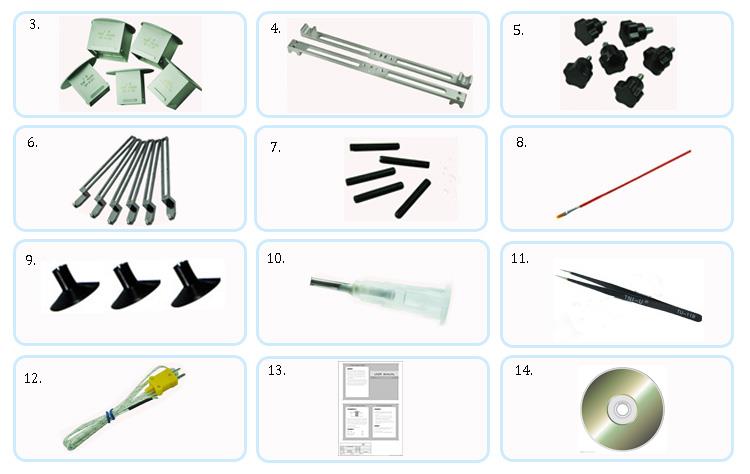

7. Pakiranje i otprema CCD kamere BGA Rework Station
8.FAQ
Koje su vještine i korištenje BGA stanice za preradu?
Odlemljivanje.
Priprema za ponovni rad: Odredite mlaznicu koja će se koristiti za BGA čip koji treba popraviti. Temperatura popravka je
određuje prema olovnom i bezolovnom lemu koji koristi kupac, jer talište olovnog lema
kuglica je općenito 183 stupnja C, a točka topljenja kuglice za lemljenje bez olova općenito je oko 217 stupnjeva C. Pričvrstite PCB ploču na
BGA platforma za preradu, a laserska crvena točka postavljena je u središte BGA čipa. Protresite glavu za postavljanje kako biste utvrdili
visinu postavljanja.
2. Postavite temperaturu odlemljivanja i pohranite je za kasniju preradu, možete je izravno pozvati. Općenito, temperatura rasprodanih
ering i lemljenje mogu se postaviti u istu grupu.
3. Prebacite se na način uklanjanja na sučelju zaslona osjetljivog na dodir, kliknite gumb za popravak, grijaća glava će se automatski zagrijati
niz BGA čip.
4. Pet sekundi prije nego što temperatura padne, stroj će dati alarm i poslati kapljicu zvuka. Nakon temperature
krivulja je gotova, mlaznica će automatski pokupiti BGA čip, a zatim će glava usisati BGA do početnog položaja.
Operater može povezati BGA čip s kutijom za materijal. Odlemljivanje je završeno.
Postavljanje lemljenje.
Nakon što je limenka postavljena na podlogu, upotrijebite novi BGA čip ili BGA čip koji je ugrađen. Osigurajte PCB ploču.
Postavite BGA za lemljenje približno na mjesto podloge.
2. Prebacite se na način postavljanja, kliknite gumb za početak, glava za postavljanje će se pomaknuti prema dolje, a mlaznica će automatski odabrati
podignite BGA čip u početni položaj.
3. Otvorite leću za optičko poravnanje, podesite mikrometar, X-os Y-os za podešavanje prednjeg i stražnjeg dijela PCB ploče, i
R angle za podešavanje kuta BGA. Kuglice za lemljenje na BGA (plavo) i lemljeni spojevi na jastučićima (žuto) mogu se prikazati
ed u različitim bojama na zaslonu. Nakon potpunog prilagođavanja kugli za lemljenje i lemljenim spojevima, kliknite "Poravnanje završeno"
gumb na zaslonu osjetljivom na dodir. Glava za postavljanje automatski će pasti, staviti BGA na podlogu, automatski isključiti vakuum,
tada će se usta automatski podići 2~3 mm, a zatim zagrijati. Kada temperaturna krivulja završi, grijaća glava će automatski
podići u početni položaj. The
zavarivanje je završeno.
