Ball Grid Array Stanica za preradu
DH-A2E predstavlja korak naprijed u tehnologiji prerade, kombinirajući industrijsku automatizaciju s sub-milimetarskom preciznošću za rješavanje najzahtjevnijih popravaka tiskanih ploča. Ova potpuno-opremljena stanica za preradu niza kugličnih rešetki napravljena je za okruženja u kojima se o ponovljivosti, radnom vremenu i besprijekornim rezultatima ne- pregovara.
Opis

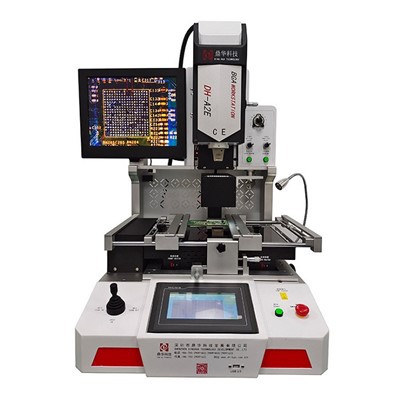

DH-A2E: Sljedeća evolucija u automatiziranoj preciznoj preradi
DH-A2E postavlja nove standarde za automatizirani, visoko-precizan popravak PCB-a. Dizajniran kao napredniball grid array rework station, integrira optičko poravnanje s potpuno automatiziranim ciklusima biranja{0}}i-postavljanja, odlemljivanja i lemljenja, značajno smanjujući ovisnost operatera i ljudske pogreške.
Projektiran za točnost i jednostavnost korištenja, ovosmd stanica za preradupostiže izvanredne specifikacije: kontrola temperature unutar ±1 stupnja i točnost pozicioniranja od 0,01 mm. Njegovo intuitivno sučelje-zaslona osjetljivog na dodir s unaprijed-učitanim programima omogućuje tehničarima svih razina vještina izvođenje složenihpreraditi bga automatskiobrađuje s povjerenjem. Od osjetljivih mikro-BGA-ova do velikih komponenti, DH-A2E upravlja širokim rasponom SMT popravaka, što ga čini idealnim kamenom temeljcem za svaki moderni laboratorij za popravak elektronike ili proizvodnu liniju koja želi povećati prinos i dosljednost.
Prednosti proizvoda

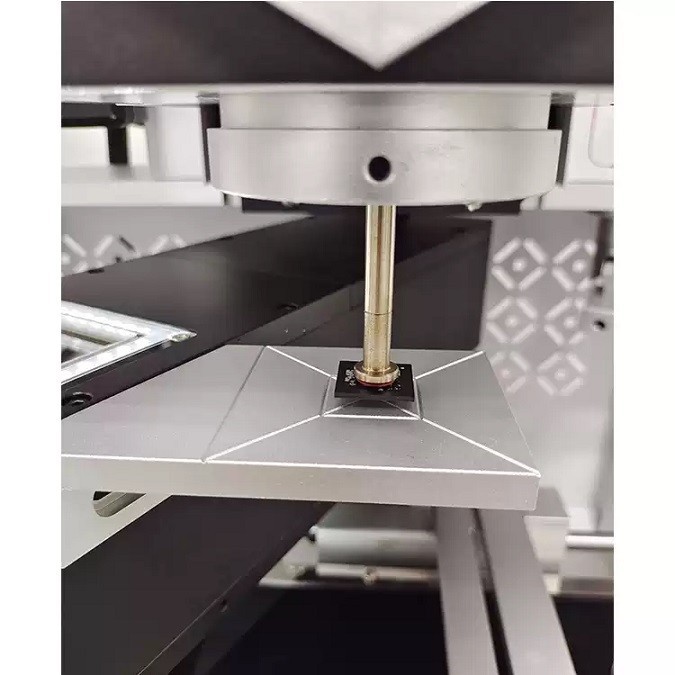

1. Potpuno automatizirani ciklus prerade:Iskusite pravi{0}}bez ruku s automatskim uklanjanjem čipova, postavljanjem i lemljenjem. Integrirani vizualni sustav i automatizirano rukovanje materijalom (biranje, uvlačenje, pozicioniranje kamere) dovršavaju apreraditi bga automatskiproces koji minimalizira ručnu intervenciju i povećava propusnost.

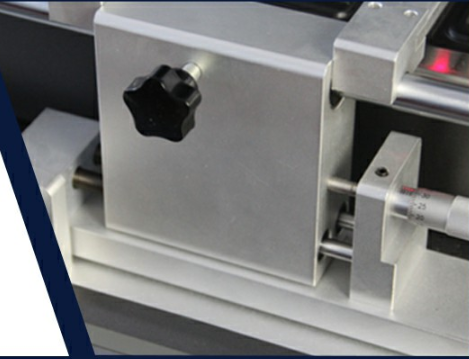

2. Pod-milimetarsko precizno poravnanje:Integrirani visoko{0}}precizni sustav optičkog poravnanja, u kombinaciji s motoriziranim linearnim klizačem (fino podešavanje osi X, Y, Z-), osigurava postavljanje komponenti s točnošću0,01 mm, gotovo eliminirajući neusklađenost.

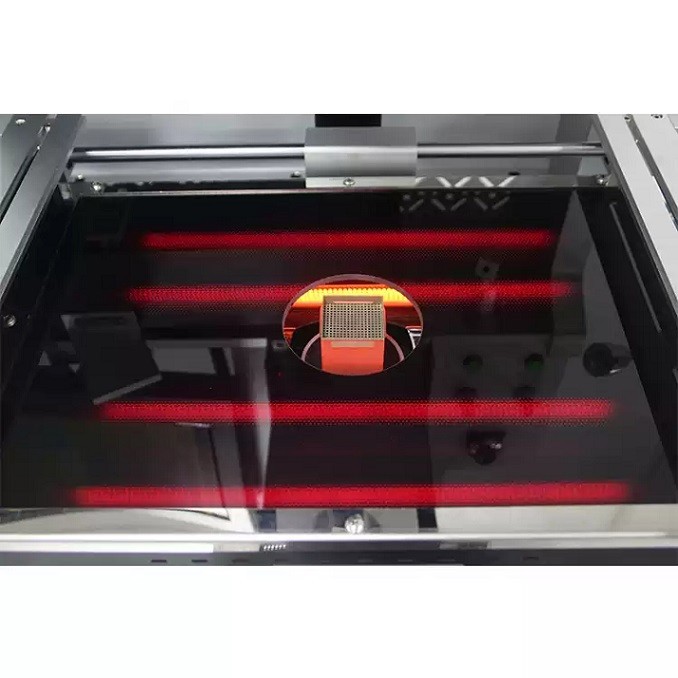

3. Industrijsko{1}}upravljanje toplinom:Tro-zonski neovisni sustav grijanja (gore, dolje, predgrijanje) sa zatvorenom-petljom K-tipa kontrole termoelementa održava odstupanje temperature unutar±1 stupanj. Donji grijač velike-površine prilagođava se različitim veličinama PCB-a za ravnomjerno zagrijavanje.

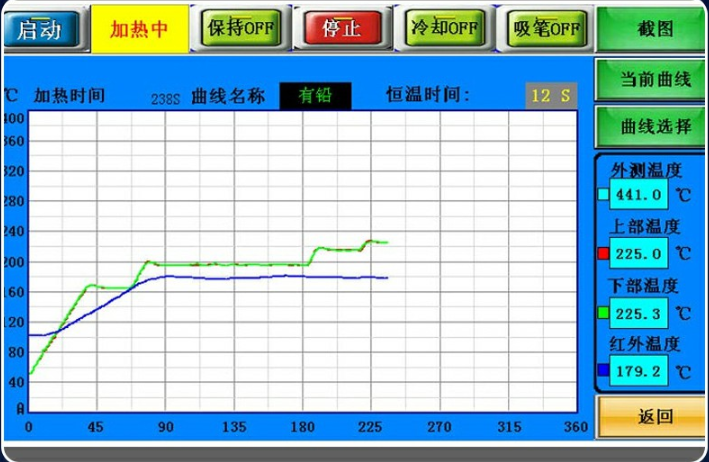

4. Intuitivno upravljanje-zaslonom na dodir:Industrijsko računalo s HD zaslonom osjetljivim na dodir i PLC kontrolom nudi ručne i automatske načine rada. Omogućuje-crtanje krivulje temperature u stvarnom vremenu, analizu i pohranjuje goleme profile za-operacije jednim dodirom, pojednostavljujući složene zadatke.
Parametri proizvoda
| Kategorija | Specifikacija |
|---|---|
| Model | DH-A2E |
| Ukupna snaga | 5700W |
| Zone grijanja | 3 (gornja: 1200 W, donja zona 2: 1200 W, zona 3: 3200 W) |
| Napajanje | AC220V ±10%, 50/60Hz |
| Kontrola temperature | Zatvorena-petlja s termoelementom tipa K- |
| Točnost temperature | ±1 stupanj |
| Točnost pozicioniranja | 0,01 mm |
| Maks. PCB veličina | 450 x 500 mm |
| Min. PCB veličina | 10 x 10 mm |
| Kompatibilna veličina čipa | 2x2 mm do 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Dimenzije (DxŠxV) | 600 x 700 x 850 mm |
| Neto težina | 70 kg |
Dizajnirano za profesionalnu radionicu:

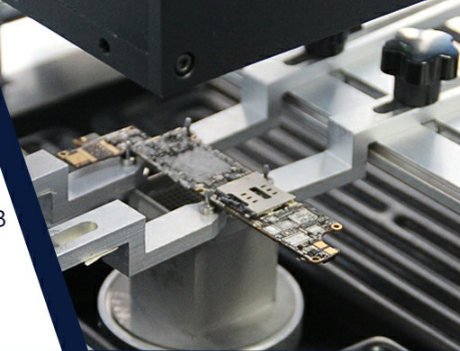

Osim osnovnih specifikacija, DH-A2E napravljen je za svakodnevnu profesionalnu upotrebu. Značajke kao što su podesivi protok zraka za male komponente, mlaznice koje se mogu okretati za 360 stupnjeva, univerzalna učvršćenja, brzo hlađenje i glasovna upozorenja stvaraju besprijekoran tijek rada. Robustan jesmd stanica za preradukonstrukcija, CE certifikat i sigurnosne značajke za hitne slučajeve osiguravaju pouzdan i siguran rad u zahtjevnim postavkama.
Idealno za:Usluge proizvodnje elektronike (EMS), visoko{0}}pouzdani centri za popravak (automobili, zrakoplovstvo, medicina), odjeli za istraživanje i razvoj i sve operacije koje zahtijevaju pouzdanu, automatiziranu preciznu preradu.
