BGA oprema za preradu

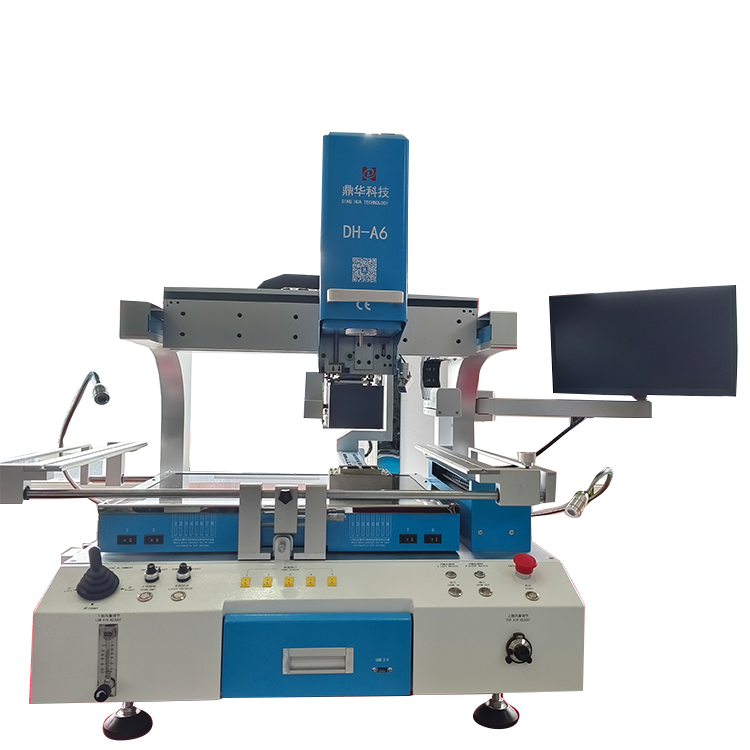

Oprema za preradu BGA je stanica za preradu BGA optičkog poravnanja DH-A6 koja se koristi za popravak matične ploče prijenosnog računala i popravak PCB-a pametnog telefona te širok raspon prerade elektroničkih komponenti. Opremljen s tri nezavisne temperaturne zone (gornji grijač, donji grijač i infracrvena zona predgrijanja), HD zaslonom osjetljivim na dodir, CCD kamerom za optičko poravnanje, laserskim pokazivačem za pozicioniranje, rashladnim ventilatorom s poprečnim protokom, HD zaslonom i automatskim vakuumskim uređajem. Osiguravanje točnog poravnanja i pouzdane izvedbe prerade.



Industrije primjene za optičko poravnanje BGA stanice za preradu:

1. Proizvođač potrošačke elektronike: popravak PCB-a pametnog telefona, popravak matične ploče prijenosnog računala, igraće konzole (PS, Xbox);

2. Računalni i IT hardver: grafičke kartice (popravak GPU-a), CPU utičnice i BGA paketi čipseta;

3. Automobilska elektronika: ECU (kontrolna jedinica motora), ADAS kontrolni moduli, automobilski senzori i kontroleri;

4. Industrijska kontrola i automatizacija: upravljačka ploča PLC-a, tiskane ploče za upravljanje pretvaračima i motorima, tiskane ploče za industrijske robote i strojeve;

5. Medicinska elektronika: upravljačke ploče uređaja za snimanje, sustavi za praćenje pacijenata;

6. Centri za popravak & tehničke usluge: radionice za popravak matičnih ploča, centri za popravak mobilnih telefona, profesionalni poslovi popravka PCB-a;

7. Obrazovne i istraživačke ustanove: sveučilišni laboratoriji za elektroniku, centri za istraživanje i razvoj, objekti za podučavanje i obuku mikroelektronike;

8. Zrakoplovna i obrambena elektronika: radarski i navigacijski kontrolni moduli, komunikacijska oprema;

9. Tvornice EMS / OEM / ODM: usluge proizvodnje elektronike (prerada linije masovne proizvodnje), razvoj prototipa i inženjerski laboratoriji.

















Artikal	Parametar
Napajanje	AC220V±10% 50/60Hz
Ukupna snaga	11000W
Gornji grijač	1200W
Donji grijač	1200W
IR područje predgrijavanja	8000W
Način rada	Potpuno automatsko rastavljanje, usisavanje, montaža i lemljenje
Sustav dodavanja čipsa	Automatsko primanje, hranjenje, automatska indukcija (opcionalno)
Pohranjivanje temperaturnog profila	50 000 grupa
Kontrola temperature	Senzor tipa K-, zatvorena petlja i 8~20 segmenata za program kontrole temperature
Točnost temperature	±2 stupnja
Točnost postavljanja	+/-0,01 mm
Sigurnosni štitnik	senzor tlaka + gumb za hitne slučajeve, dvostruki-štitnik
Veličina PCB-a	Max700*620 mm Min 22*22 mm
Neto težina	150 kg
BGA čip	2x2-65*65mm
Minimalni razmak strugotine	0,15 mm
Senzor vanjske temperature	5 komada (opcionalno)
Vrsta stroja	Stol za radnu površinu (opcionalno)
Dimenzije	D1050*Š1130*V1070 mm









1. Sučelje osjetljivog na dodir visoke{1}}definicije, PLC kontrola i funkcija analize trenutne krivulje. Prikaz postavljenih i izmjerenih krivulja temperature- u stvarnom vremenu, s mogućnošću analize i ispravljanja krivulja.



2. Koristi koračni sustav kontrole kretanja: stabilan, pouzdan, siguran, učinkovit i visoko automatiziran; koristi visoko{1}}precizan digitalni sustav poravnanja slike; pozicioniranje PCB ploče koristi V-utor i linearni klizač, što omogućuje fino-podešavanje ili brzo pozicioniranje duž X, Y i Z osi-praktično, točno i prikladno za različite PCB rasporede i veličine PCB-a.



3. Fleksibilna i praktična pomična univerzalna stezaljka štiti PCB ploču, sprječava oštećivanje rubnih komponenti i deformaciju PCB-a, te omogućuje preradu različitih veličina BGA paketa.



4. Opremljen različitim veličinama mlaznica za zrak od legure, koje se mogu okretati za 360 stupnjeva za jednostavnu ugradnju i zamjenu.



5. Svaka gornja i donja zona grijanja mogu se postaviti s 8 temperaturnih segmenata. Velik broj temperaturnih krivulja može se pohraniti i dohvatiti za različite BGA. Analiza krivulje, podešavanje i korekcija također se mogu izvesti na zaslonu osjetljivom na dodir.



6. Tri zone grijanja koriste neovisne PID algoritme za kontrolu procesa grijanja, što rezultira ujednačenijim i preciznijim grijanjem.



7. Visoko{1}}snažni rashladni-ventilator brzo hladi PCB ploču kako bi spriječio deformaciju, omogućujući inteligentnu automatiziranu kontrolu procesa montaže, lemljenja i rastavljanja.



8. Glasovno{1}}aktivirana funkcija "ranog upozorenja" upozorava operatere 5-10 sekundi prije završetka rastavljanja ili lemljenja. Nakon što gornji i donji vrući zrak prestanu grijati, rashladni sustav se aktivira i automatski zaustavlja hlađenje kada temperatura padne na sobnu temperaturu. Time se sprječava starenje stroja nakon pregrijavanja.



9. Ima funkcije primanja i dodavanja materijala, čineći rad stroja jednostavnijim, praktičnijim i poboljšavajući učinkovitost.
