Potpuno automatska Bga Rework Station

   Potpuno automatski BGA stroj za preradu sa sustavom optičkog poravnanja i automatskim ubacivanjem čipova

Optičko poravnanje, pametna kontrola temperature, automatsko odlemljivanje i lemljenje i prerada jednim ključem,

što vam može pomoći da olakšate postupke prerade.

Prametar proizvoda

Ilustracija proizvoda

Opis funkcije

Zaslon

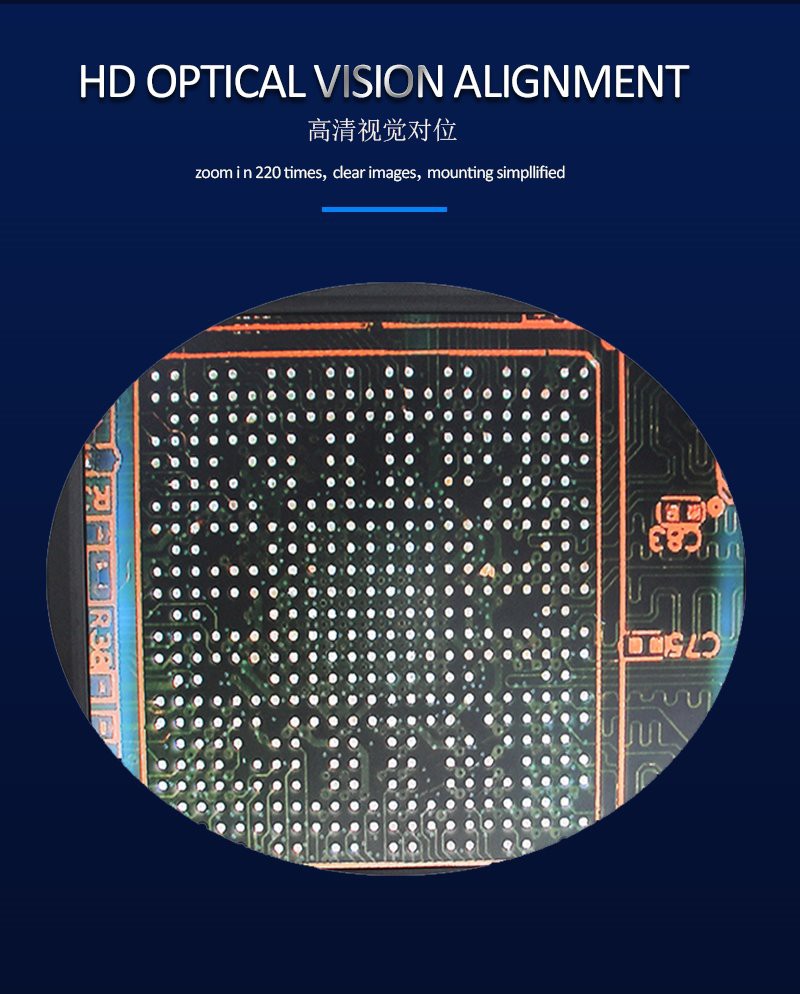

HD optički CCD sustav za poravnanje koji operateru omogućuje jednostavno upravljanje BGA strojem za preradu,

budući da je postupak postavljanja vidljiv na zaslonu.

Montaža i gornje grijanje integrirani

Laser pokazuje položaj čipa, vakuumske mlaznice se automatski podižu ili zamjenjuju za odlemljivanje ili lemljenje.

IR područje predgrijavanja

Grijaća cijev od karbonskih vlakana koja se brzo zagrijava, visoka učinkovitost i dug životni vijek.

Anti-visokotemperaturni stakleni štit koji pokriva IC područje predgrijavanja, što je ravnomjerno

zagrijava i sprječava male komponente da padnu unutra.

Ekran na dodir

Automatsko generiranje krivulja za prave temperaturne profile, prikazujući njihove temperature u stvarnom vremenu, često visoke

za sondiranje radnih temperatura kako bi se stvarna temperatura dosegla na postavljenim temperaturama.

Čips

Na primjer, TDFN, TSOP, PBGA, CPGA i SOT-233 i druge vrste čipova koji nisu gore navedeni.

Relevantna znanja o tome kako provjeriti jednu matičnu ploču:

U svakodnevnom životu nije neuobičajeno naići na kvarove matične ploče. Važnost matične ploče računala dobro je poznata, pa je kada se matična ploča računala pokvari

vrlo ozbiljan problem. Što će se dogoditi ako se matična ploča računala pokvari? Kako popraviti matičnu ploču računala? Zatim ćemo predstaviti detaljnu majku računala

metode popravka ploče:

Metoda popravka matične ploče računala?

Simptomi pokvarene matične ploče: zamrzavanje, plavi ekran

1. Najčešći kvar na matičnoj ploči je da kondenzator matične ploče prsne. Greška je u tome što se računalo s vremena na vrijeme ponovno pokreće i sustav radi nestabilno. Jer to

je modul napajanja, ako ima previše kondenzatora, možda neće biti odgovora na pokretanje ili ventilator da okrene zaslon. pokazati.

2. Ako je čip matične ploče oštećen, to znači da nema odgovora na pokretanje ili da svi ventilatori rade, a zaslon ne reagira. Osim toga, ako se može uključiti, to

ne znači nužno da je hardver u redu.

Uzroci oštećenja matične ploče

Ljudski kvar: uključivanje i isključivanje I/O kartica pod naponom i oštećenje sučelja, čipova itd. uzrokovano neprikladnom silom prilikom instaliranja ploča i utikača. Loše okruženje:

statički elektricitet često uzrokuje kvarove čipova (osobito CMOS čipova) na matičnoj ploči. Osim toga, kada glavna ploča naiđe na nestanak struje ili skok generatora

trenutačno pod utjecajem napona mreže, često oštećuje čip u blizini utikača za napajanje na matičnoj ploči. Ako je matična ploča prekrivena prašinom, to će također uzrokovati sh-

ort sklop i tako dalje.

Uobičajene metode održavanja matične ploče

1. Metoda promatranja

Najprije provjerite ima li na matičnoj ploči tragove spaljivanja, je li izgled oštećen, jesu li utikači i utičnice iskrivljeni, jesu li otpornici i pinovi kondenzatora

dodirivanja, je li čip napuknut, je li bakrena folija na matičnoj ploči prepuhana itd. Elektrolitski kondenzatori na matičnoj ploči često su oštećeni. Lako ga je pronaći

kroz promatranje. Kad se pojavi problem, možete pronaći odgovarajući kondenzator i zamijeniti ga, a problem se može riješiti.

2. Metoda čišćenja

Najprije alatom za čišćenje, poput četke, uklonite prašinu s matične ploče kako biste riješili kvar kratkog spoja uzrokovan previše prašine, a zatim gumicom obrišite oksid

sloj na površini ploče kako biste izbjegli oksidaciju ploče.

3. Metoda uključi i zamijeni

Ova metoda može utvrditi je li greška na matičnoj ploči ili I/0 uređaju. Specifična operacija je razmjena iste vrste plug-in ploče ili čipa, a zatim procjena

kvar prema promjeni fenomena kvara. Uglavnom se koristi u okruženju za održavanje koje se lako priključi, kao što je pogreška samoprovjere memorije, ista memorija može se zamijeniti za

utvrditi uzrok kvara.

4. Metoda dijagnostike softvera

Metoda softverske dijagnoze je metoda pomoći u održavanju hardvera matične ploče putem pratećeg dijagnostičkog programa ili testnog softvera. Ova metoda je

prikladan za provjeru raznih kvarova u krugu sučelja i raznih kvarova u krugu s adresnim parametrima.

Ako svoju matičnu ploču provjerite prema gore navedenim postupcima, ali i dalje ne radi, koristite potpuno automatski stroj za preradu BGA za popravak uskoro.
