BGA Rework Station za mobilne uređaje

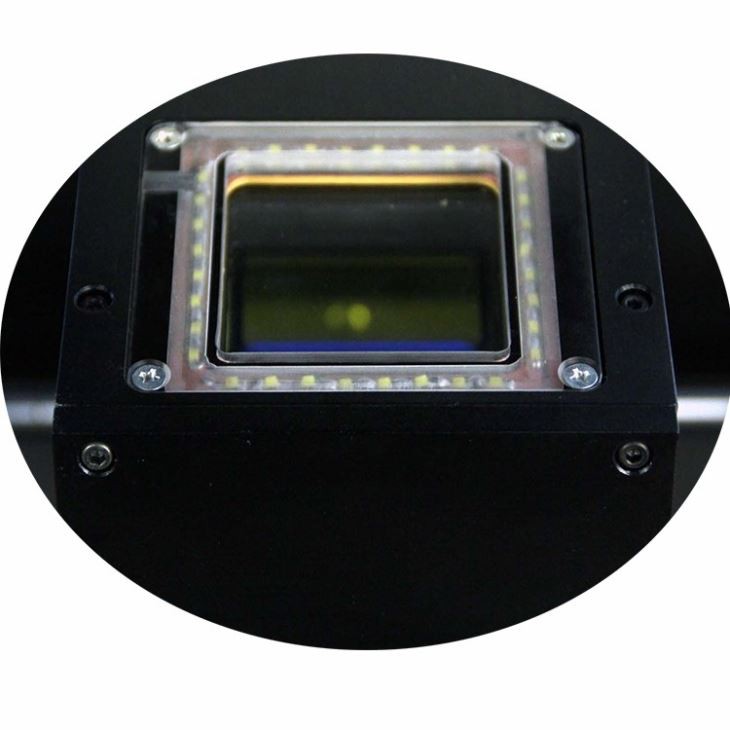

1.HD CCD optički sustav za pozicioniranje
2. Vrhunska sigurnosna funkcija sa zaštitom u hitnim slučajevima
3.Gornja glava za grijanje i glava za montiranje 2 u 1 dizajn
4. Gornji protok zraka podesiv kako bi se zadovoljila potražnja bilo kojeg čipsa
Opis

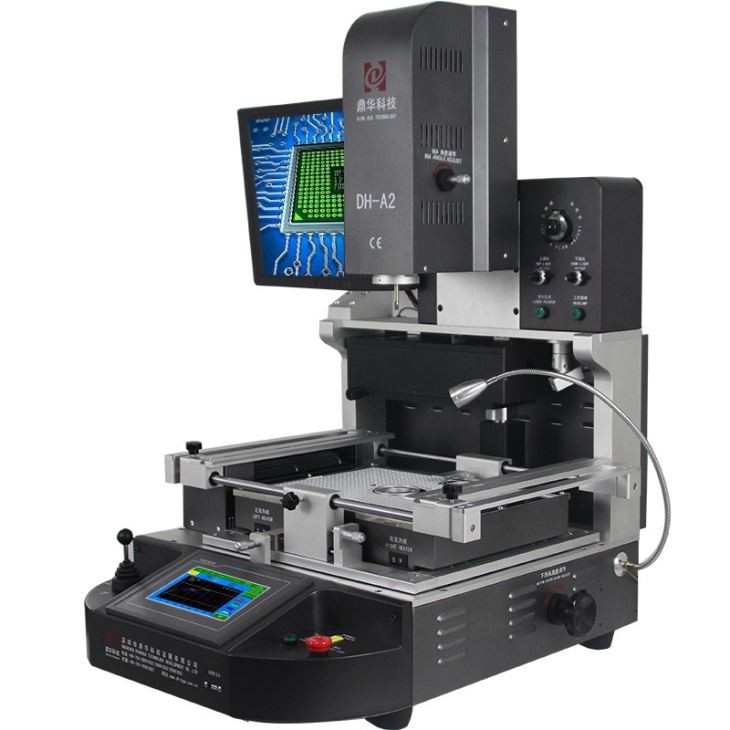

DH-A2 BGA stanica za preradu za mobitel
BGA stanica za doradu za popravak mobilnih telefona dizajnirana je za popravak PCB-a u mobilnim telefonima. Ova stanica se koristi za zamjenu komponenti kao što su integrirani krugovi, CPU-i, grafički procesori i drugi elektronički dijelovi na PCB ploči. Također se može koristiti za uklanjanje ili zamjenu neispravnih komponenti. Značajke uključuju podesivu temperaturu i tlak zraka, automatski dodavač za lemljenje i visokoprecizne okvire za postavljanje.
Parametar DH-A2 BGA stanice za preradu za mobitel
| Tehnički podaci | ||
| 1 | Ukupna snaga | 5400W |
| 2 | 3 neovisna grijača | Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 2700 W |
| 3 | Napon | 110~240V +/-10% 50/60Hz |
| 4 | Električni dijelovi | Zaslon osjetljiv na dodir od 7'' + inteligentni modul za kontrolu temperature visoke preciznosti + pokretački program koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja. |
| 6 | PCB pozicioniranje | V-utor + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Maks. 370x410 mm Min. 22x22 mm |
| 8 | Primjenjiva veličina BGA | 1*1mm~80x80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto težina | 70 kg |

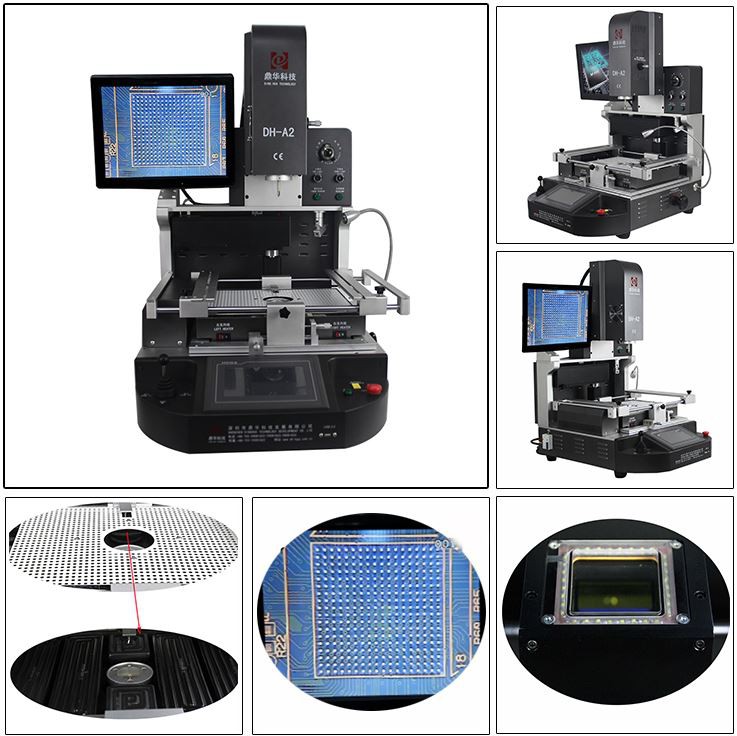

Za različite poglede na BGA stanicu za preradu
Pojedinosti ilustracije za BGA stanicu za preradu
Napredne značajke
① Gornji protok vrućeg zraka je podesiv, kako bi se zadovoljila potreba bilo kojeg čipsa.
② Automatsko odlemljivanje, montaža i lemljenje.
③ Ugrađeno lasersko pozicioniranje, pomaže u brzom pozicioniranju za PCBa.
④ Infracrveni sustav grijanja s tri neovisna grijača.
⑤ Montažna glava s ugrađenim uređajem za ispitivanje tlaka, za zaštitu PCB-a od lomljenja.
⑥ ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon dovršetka odlemljivanja.
1. Stroj: 1 set
2. Sve pakirano u stabilne i jake drvene kutije, pogodne za uvoz i izvoz.
3. Gornja mlaznica: 3 kom (31*31mm,38*38mm,41*41mm)
Donja mlaznica: 2 kom (34*34 mm, 55*55 mm)
4. Greda: 2 kom
5. Šljivovica: 6 kom
6. Univerzalno učvršćenje: 6 kom
7. Potporni vijak: 5 kom
8. Olovka za kist:1 kom
9. Vakuumska posuda:3 kom
10. Vakuumska igla:1 kom
11. Pinceta:1 kom
12. Žica senzora temperature: 1 kom
13. Knjiga stručnih uputa: 1 kom
14. Nastavni CD: 1 kom
Nekoliko uobičajenih pitanja o tome kako postaviti temperature za BGA Rework Station za mobilne uređaje:
1, Višak protoka i kontaminacija:Previše je fluksa na BGA površini, a čelična mreža, kuglice za lemljenje i stol za postavljanje kuglica nisu čisti ili suhi.
2, Uvjeti skladištenja:Lemna pasta i lemne kuglice ne čuvaju se u hladnjaku na 10 stupnjeva. PCB i BGA mogu imati vlage i nisu pečeni.
3, PCB kartica za podršku:Prilikom lemljenja BGA, ako je kartica za podršku PCB-a pretijesna, nema mjesta za toplinsko širenje, što može uzrokovati deformaciju i oštećenje ploče.
4, Razlika između olovnog i bezolovnog lema:Lem s olovom topi se na 183 stupnja, dok se lem bez olova topi na 217 stupnjeva. Lem s olovom ima bolju fluidnost, dok je lem bez olova manje tečan, ali ekološki prihvatljiv.
5, Čišćenje infracrvene grijaće ploče:Tamna infracrvena grijaća ploča na dnu ne smije se čistiti tekućim sredstvima. Za čišćenje koristite suhu krpu i pincetu.

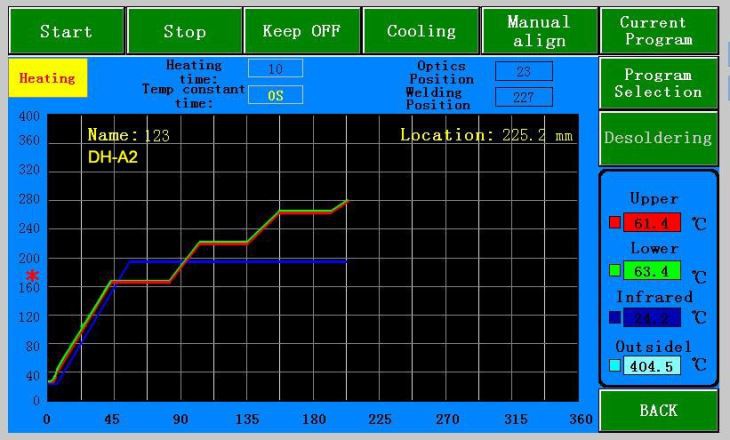

6, Podešavanje krivulja temperature:Ako izmjerena temperatura ne dosegne 150 stupnjeva nakon završetka drugog stupnja (faza grijanja), ciljna temperatura u temperaturnoj krivulji drugog stupnja može se povećati ili se može produžiti vrijeme konstantne temperature. Općenito, mjerenje temperature bi trebalo doseći 150 stupnjeva nakon završetka druge krivulje.
7, Maksimalna tolerancija temperature:Maksimalna temperatura koju BGA površina može podnijeti je manja od 250 stupnjeva za olovni lem (standard je 260 stupnjeva) i manja od 260 stupnjeva za lem bez olova (standard je 280 stupnjeva). Za točne informacije pogledajte kupčeve BGA specifikacije.
8, Podešavanje vremena reflowa:Ako je vrijeme reflowa prekratko, umjereno povećajte vrijeme konstantne temperature dijela reflowa i po potrebi produljite vrijeme.
Iako postavljanje temperaturne krivulje za BGA stanicu za preradu može biti složeno, potrebno ju je testirati samo jednom. Nakon spremanja temperaturne krivulje, može se ponovno koristiti više puta. Strpljenje i pažljiva pažnja tijekom procesa postavljanja ključni su kako bi se osiguralo da je BGA stanica za preradu pravilno konfigurirana, čime se osigurava visok učinak prerade.
