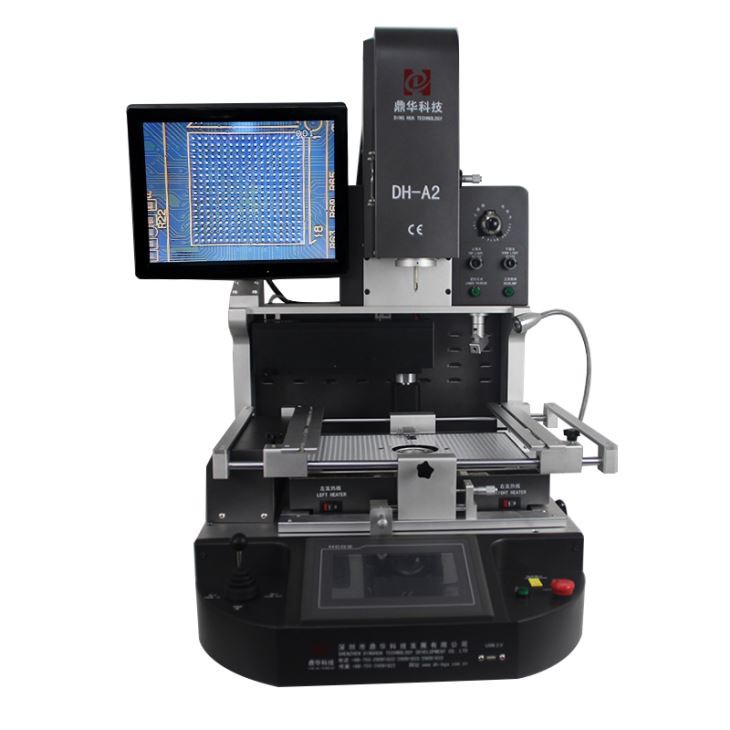

Mobilni IC automatski stroj za ponovno kuglanje

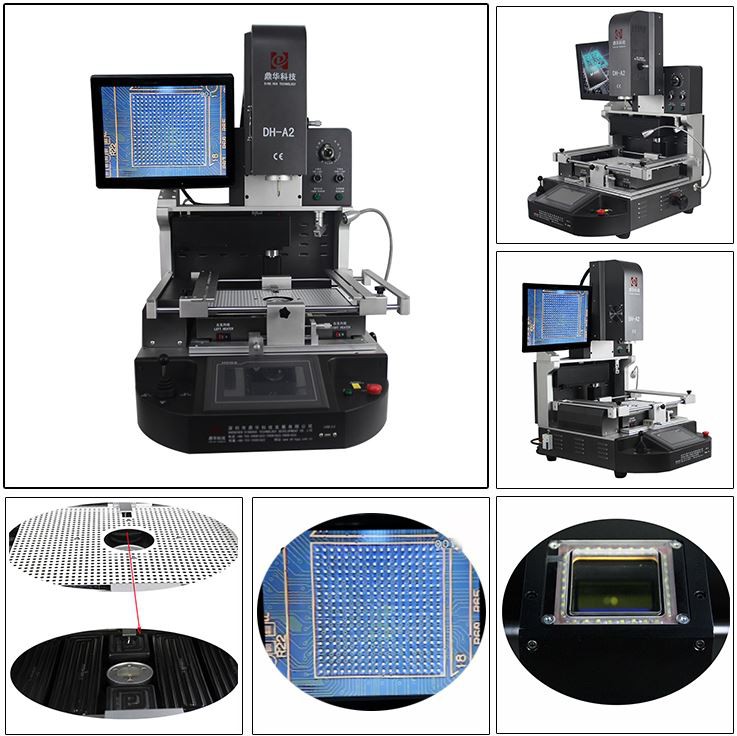

1. HD CCD sustav optičkog poravnanja za pozicioniranje 2. Vrhunska sigurnosna funkcija sa zaštitom u slučaju nužde 3. Gornja glava za grijanje i glava za ugradnju 2 u 1 dizajn 4. Gornji protok zraka podesiv kako bi zadovoljio zahtjeve svih čipova
Opis
Mobilni ic automatski stroj za ponovno kuglanje
Mobilni IC automatski stroj za ponovno kuglanje je uređaj koji se koristi za popravak ili zamjenu integriranih krugova (IC) na
matična ploča mobilnog telefona. To je učinkovit i isplativ način za popravak oštećenih IC-ova bez zamjene
cijelu matičnu ploču, smanjujući vrijeme popravka i troškove za tehničara.
Stroj za ponovno kuglanje koristi različite procese kao što su predgrijavanje, fluksiranje, poravnavanje, reflow i hlađenje za popravak
ili zamijenite IC na mobilnom uređaju. Proces uključuje uklanjanje oštećenog IC-a s matične ploče, čišćenje
podešavanje područja, poravnavanje novih kuglica izrađenih od posebne legure na točan položaj uklonjenog IC-a, a zatim lemljenje
novi IC na matičnu ploču.
Automatski stroj za ponovno kuglanje štedi vrijeme i smanjuje rizik od oštećenja matične ploče za što je i dizajniran
učinite to automatski, osiguravajući da se proces reballinga provodi učinkovito.
Ukratko, mobilni IC automatski stroj za ponovno kuglanje bitan je alat za tehničare za popravak mobilnih telefona, jer
ubrzava proces popravka i štedi troškove popravkom matične ploče umjesto njezine potpune zamjene.
| Ukupna snaga | 5500W |
| 3 neovisna grijača | Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 3000 W |
| napon | 110~240V plus /-10 posto 50/60Hz |
| Električni dijelovi | Zaslon osjetljiv na dodir od 7 inča plus inteligentni modul za kontrolu temperature visoke preciznosti plus upravljački program koračnog motora plus PLC plus LCD zaslon plus optički CCD sustav visoke rezolucije plus lasersko pozicioniranje |

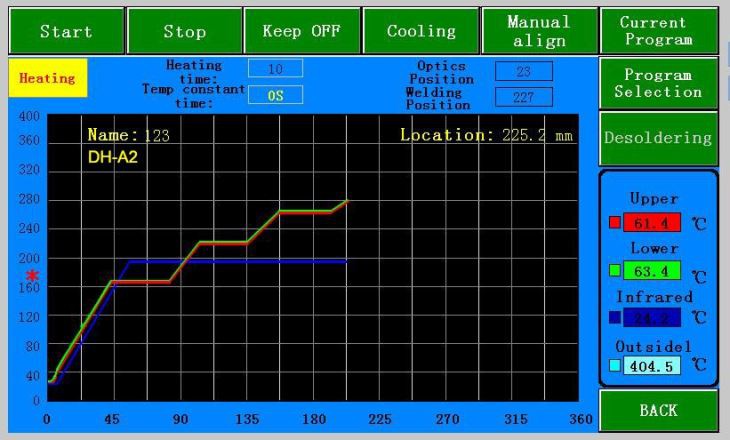

| Kontrola temperature | K-senzor zatvorene petlje plus PID automatska kompenzacija temperature plus modul temperature, točnost temperature y unutar ±2 stupnja. |
| PCB pozicioniranje | V-utor plus univerzalno učvršćenje plus pomična PCB polica |
| Primjenjiva veličina PCB-a | Maks. 370x410 mm Min. 22x22 mm |
| Primjenjiva veličina BGA | 1*1mm~80x80mm |
| Dimenzije | 600x700x850mm (D*Š*V) |
| Neto težina | 70 kg |

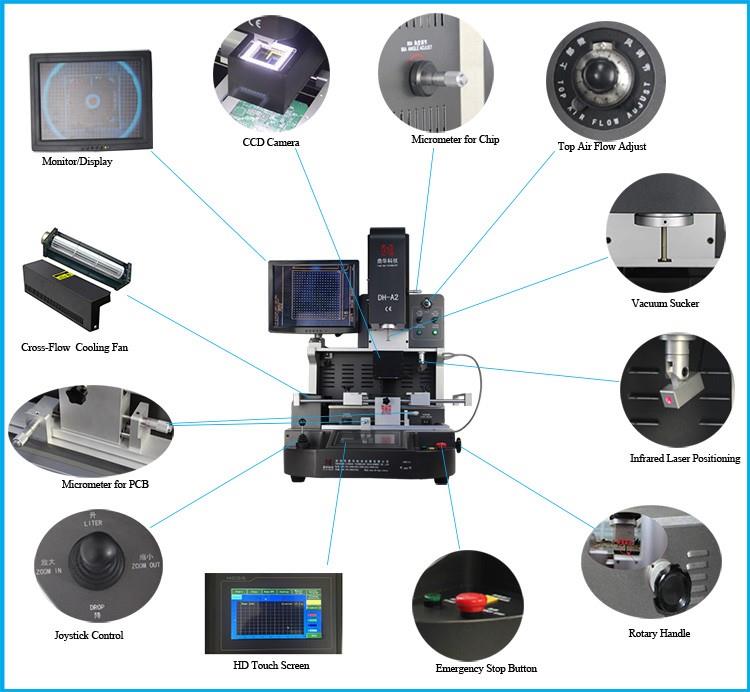

Napredne postavke
① Gornji protok vrućeg zraka je podesiv, kako bi se zadovoljila potreba bilo kojeg čipsa.
② Automatsko odlemljivanje, montaža i lemljenje.
③ Ugrađeno lasersko pozicioniranje, pomaže u brzom pozicioniranju za PCB.
④ Infracrveni sustav grijanja s tri neovisna grijača.
⑤ Montažna glava s ugrađenim uređajem za ispitivanje tlaka, za zaštitu PCB-a od lomljenja.
⑥ ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon dovršetka odlemljivanja.

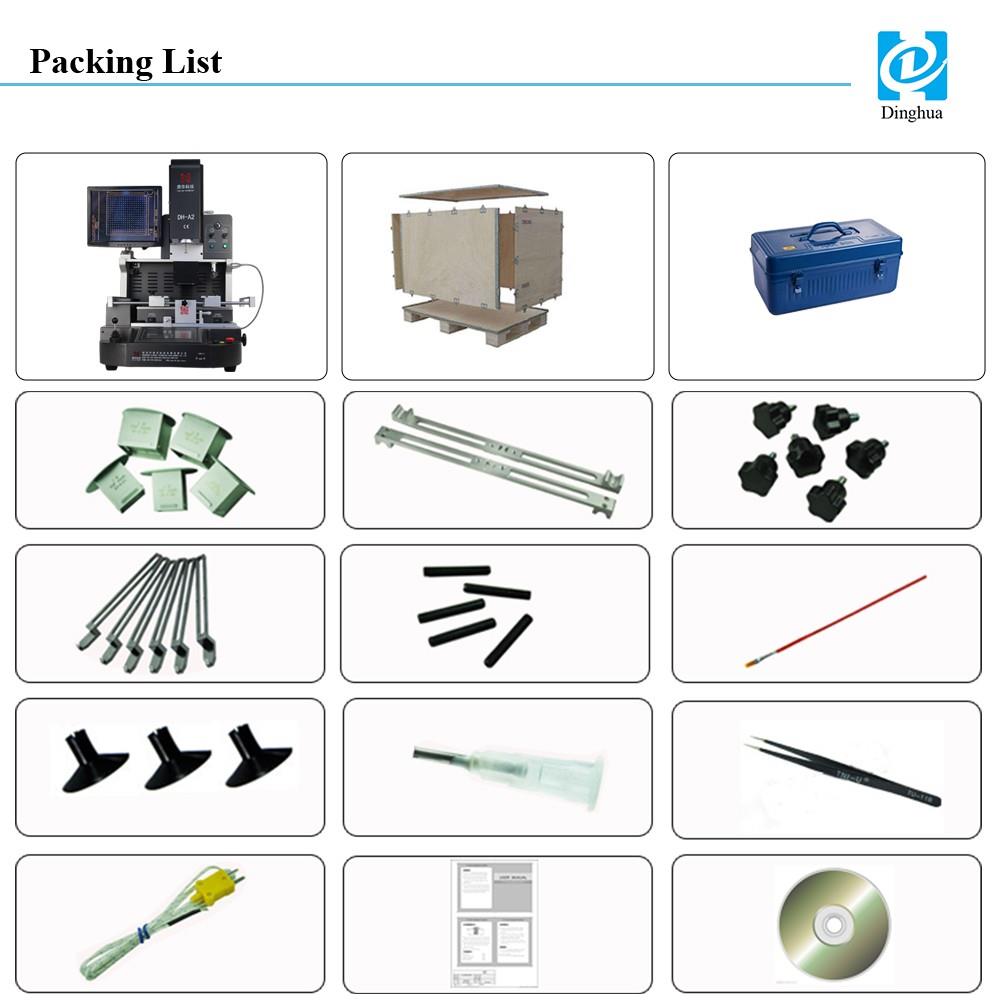

1. Stroj: 1 set
2. Sve pakirano u stabilne i jake drvene kutije, pogodne za uvoz i izvoz.
3. Gornja mlaznica: 3 kom (31*31mm,38*38mm,41*41mm)
Donja mlaznica: 2 kom (34*34 mm, 55*55 mm)
4. Greda: 2 kom
5. Šljivovica: 6 kom
6. Univerzalno učvršćenje: 6 kom
7. Potporni vijak: 5 kom
8. Olovka za kist:1 kom
9. Vakuumska posuda:3 kom
10. Vakuumska igla:1 kom
11. Pinceta:1 kom
12. Žica senzora temperature: 1 kom
13. Knjiga stručnih uputa: 1 kom
14. Nastavni CD: 1 kom
