Postaja za lemljenje BGA-e

BGA rework lemilica

1.Primjena optičkog poravnanja BGA reballing stanice

Može popraviti matičnu ploču računala, smartphone, laptop, MacBook logika ploča, digitalni fotoaparat, klima uređaj, TV i druge elektroničke opreme iz medicinske industrije, komunikacijske industrije, automobilske industrije, itd.

Lemljenje, reball, desoldering različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2.Stvarajući Mogućnosti od Očni Poravnanje BGA Reballing Statičan

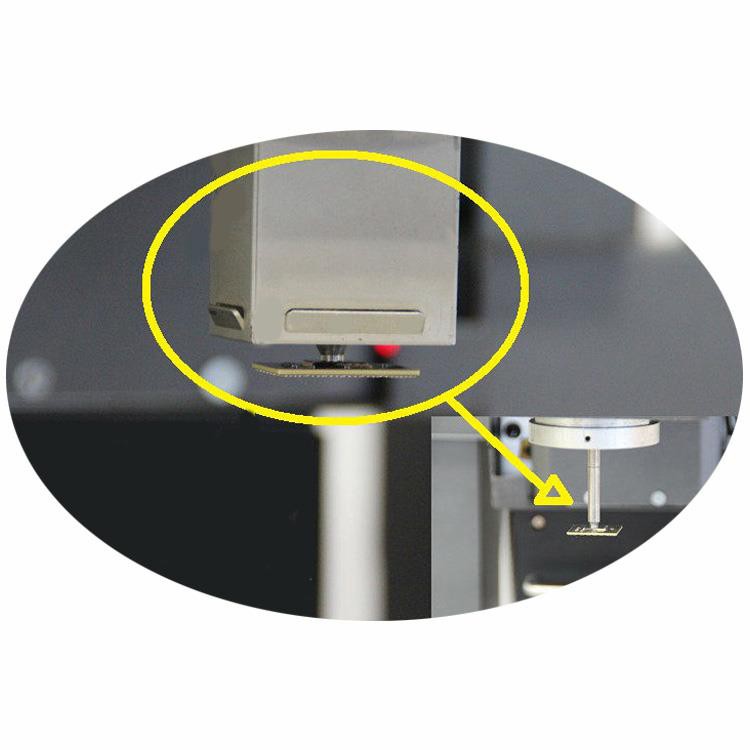

Vakuumska olovka instalirana gornje mlaznice, što je pogodan za branje gore, zamjena i desoldering, itd.

Monitor zaslon, 1080P, 15 inča, koji se koristi za poravnavanje prikazano.

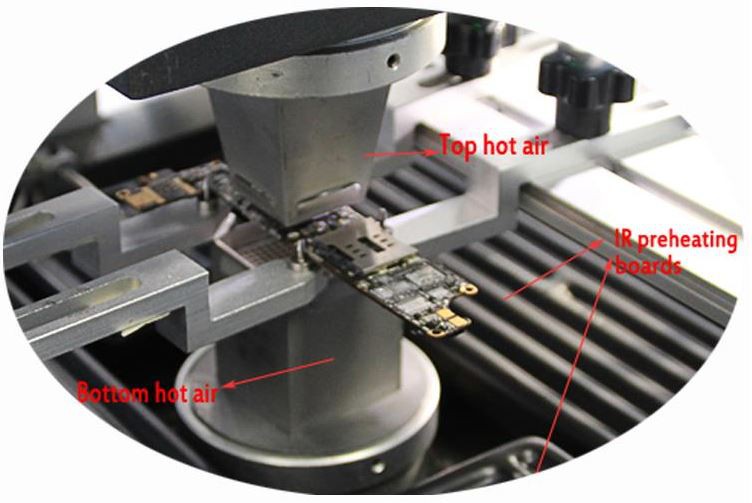

2 grijača toplog zraka i 1 infracrvena predzagrijava, grijači toplog zraka za lemljenje i isušivanje, infracrveno predzagrijavanje

za veliku matičnu ploču biti zagrijana, tako da je matična ploča zaštićena.

Uvezeno LED svjetlo, 10W, što je dovoljno svijetlo za veliki PCB biti jasno viđen.

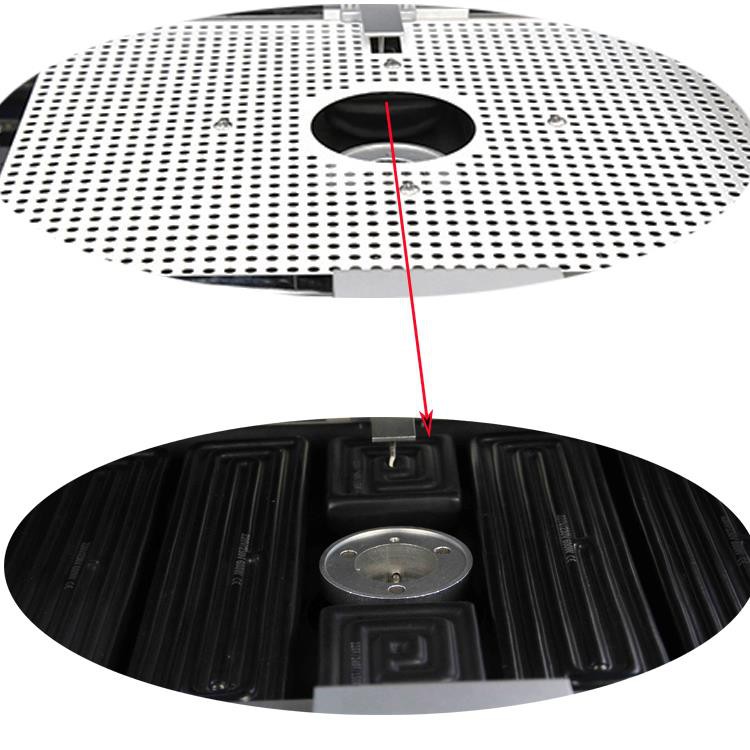

Kućište čelične mreže ugrađeno je iznad infracrvene predzagrijavanja, što može zaštititi operatore od ozljeđivanja,

također za male komponente ne pada unutra, iako grijanje ravnomjerno.

* Visoka uspješna stopa popravka na razini čipa. Precizna kontrola temperature i precizno poravnanje svakog lemilica.

* 3 neovisna područja grijanja osiguravaju preciznu temperaturu. Odstupanje s ± 1ºC. Možete postaviti različite temperaturne profile na zaslonu na temelju različitih matičnih ploča.

* 600 milijuna pix Panasonic originalni CCD kamera osigurava precizno poravnanje svakog lemilica.

* Jednostavan za rad. Nije potrebna posebna vještina.

3.Specifikacija optičkog poravnanja BGA reballing stanice

4. Zašto odabrati naše optičko poravnanje BGA Reballing station?

5.Potvrda o optičkom poravnanju BGA reballing stanice

Za ponuditi kvalitetne proizvode, SHENZHEN DINGHUA TEHNOLOGIJA DEVELOPMENT CO,LTD je bio prvi koji je prošao UL, E-MARK, CCC, FCC, CE ROHS certifikate. U međuvremenu, kako bi se poboljšala i usavršila sustav kvalitete, Dinghua je prošao ISO, GMP, FCCA, C-TPAT na licu mjesta revizije certifikata.

6.Pakiranje i pošiljka optičkog poravnanja BGA reballing stanice

7.Pošiljka zaOptičko poravnanje BGA reballing stanica

Mi ćemo brod stroj putem DHL / TNT / FEDEX. Ako želite druge uvjete dostave, molimo vas da nam kažete. Mi ćemo vas podržati.

8. Uvjeti plaćanja

Bankovni prijenos, Western Union, Kreditna kartica.

Molimo vas da nam ako trebate drugu podršku.

10. Mali savjeti za optičko poravnanje BGA i ručnu BGA rework stanicu:

BGA proces isušivanja je dubok i suptilan, tako da je potrebno svladati odgovarajuće vještine i korake kako bi imali dobar učinak. Prije zavarivanja BGA čipova, kako bi se uklonila vlaga, PCB i BGA treba peći u pećnici konstantne temperature na 80ml 90 °C tijekom 20 sati. Prilagodite temperaturu i vrijeme pečenja prema stupnju vlage. PCB i BGA bez raspakiranja mogu se zavariti izravno. Važno je obratiti posebnu pozornost na nošenje elektrostatičkih prstenova ili antistatičkih rukavica prilikom obavljanja svih sljedećih postupaka kako bi se izbjeglo moguće oštećenje BGA čipa.
Prije zavarivanja BGA čipa, BGA čip treba točno uskladiti na PCB jastučiću. Postoje dvije metode koje se mogu koristiti: optičko poravnanje i ručno poravnanje. Trenutno se ručno poravnanje uglavnom koristi, odnosno, linije za ispis zaslona oko BGA-e i jastučića na PCB-u su poravnati.
Tehnika BGA i PCB poravnanja: u procesu poravnavanja BGA i silkscreen, čak i ako lemilica odstupa od jastučića za oko 30%, još uvijek se može zavariti ako nije u potpunosti usklađena. Budući da je u procesu topljenja, kositar lopta će se automatski uskladiti s jastučić zbog napetosti između njega i kositra jastučić. Nakon dovršetka operacije poravnanja pcB postavite na nosač BGA povratne tablice i pričvrstite je tako da je na razini s BGA povratnom tablicom. Odaberite odgovarajuću mlaznicu za vrući zrak (to jest, veličina mlaznice je nešto veća od BGA), a zatim odaberite odgovarajuću temperaturnu krivulju, pokrenite zavarivanje, pričekajte završetak krivulje temperature, hlađenje, a zatim dovršite BGA zavarivanje.
U procesu proizvodnje i ispravljanje pogrešaka, neizbježno je zamijeniti BGA zbog BGA oštećenja ili drugih razloga. BGA servisna tablica također može rastaviti BGA. Rastavljanje BGA može se smatrati obrnutim procesom zavarivanja BGA. Razlika je u tome što nakon završetka krivulje temperature BGA treba usisati vakuumskom olovkom, a drugi alati, kao što su pinceta, ne koriste se kako bi se izbjeglo oštećivanje jastučića vršeći previše sile. PCB od maknuti BGA je korišten to maknuti kositra kratak vremenski razmak to je naljut, na taj način zašto bi trebao Internet biti operiran kratak vremenski razmak to je naljut? Budući da je vrući PCB ekvivalent funkciji predzagrijavanja, može osigurati da je rad uklanjanja kositra lakši. Kositar usisna linija se koristi ovdje, ne koristite previše sile u radu, kako ne bi oštetiti jastučić, nakon što je osigurao da je jastučić na PCB je ravna, možete ući u zavarivanje rad BGA.
Uklonjena BGA može se ponovno zavariti. Ali loptu treba ugraditi prije ponovnog zavarivanja. Svrha sadnje lopte je presaditi kositar loptu na jastučić BGA, koji može postići isti aranžman kao i novi BGA.
S gore navedenim vještinama BGA procesa zavarivanja i rastavljanja, bit će manje zaobilaznica na putu rasta zavarivanja, a rezultati će biti brži i učinkovitiji. E da iskustvo šerif in ovaj članak htijenje popuštanje te neki nadahnuće za BGA zavarivanje i rastavljanje.
