SMT Pick & Place Reball sustav
1.sustav optičkog poravnanja 2.lasersko pozicioniranje 3.gornji grijač i mlaznica 2 u 14.HD sučelje zaslona osjetljivog na dodir
Opis
SMT Pick & Place Reball sustav
Auto Reball System vjerojatno je određena marka ili model opreme koja se koristi u proizvodnji ili popravku elektronike.
To može biti stroj ili alat dizajniran za odabir i postavljanje malih komponenti na tiskanu ploču ili za reball (zamjenu) neispravnih
komponente na ploči. Bez daljnjeg konteksta ili informacija, teško je dati detaljnije objašnjenje.
Demo operacije:
Odlemljivanje BGA kuglice i kositra
Tehnički podaci:
| 1 | Ukupna snaga | 5200w |
| 2 | 3 neovisna grijača | Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 2700 W |
| 3 | napon | AC220V±10% 50/60Hz |
| 4 | Električni dijelovi | Zaslon osjetljiv na dodir od 7'' + inteligentni modul za kontrolu temperature visoke preciznosti + pokretački program koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja. |
| 6 | PCB pozicioniranje | V-utor + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Maks. 370x410 mm Min. 22x22 mm |
| 8 | Primjenjiva veličina BGA | 2x2mm~80x80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto težina | 70 kg |
Prijave:
Karakteristika:

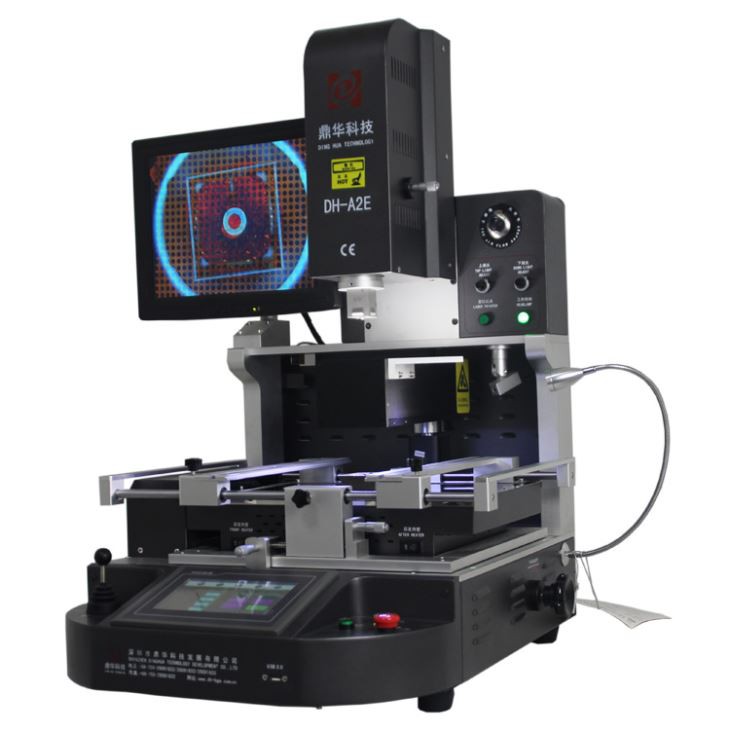

SMT Pick & Place Reball sustav DH-A2E
DH-A2E dizajniran je za preradu SMD / BGA / uBGA / QFN / LED dioda na malim do srednje velikim PCB sklopovima s
do kapaciteta PCB-a od 18"/450 mm. Opremljen je naprednim značajkama koje donose mnoge prednosti, uključujući najviše
izvedba i kvaliteta lemljenja dostupni svugdje, a ipak su jednostavni za postavljanje i korištenje. samo s najboljim
komponente za optimalnu preciznost, što je naš najprodavaniji sustav i jedna od najboljih BGA stanica za rework
diljem svijeta.
Popis pakiranja:
Materijali: Čvrsta drvena kutija + drvene šipke + otporni biserni pamuk s filmom
1kom kist olovka
1kom priručnik s uputama
1kom CD video
3 kom gornje mlaznice
2 kom donje mlaznice
6kom univerzalne armature
6 komada pričvršćenih vijaka
Potporni vijak od 4 komada
Veličina sisaljke: promjeri 2,4,8,10,11 mm
Unutarnji šesterokutni ključ: M2/3/4
Dimenzija:81*76*85CM
Bruto težina: 115 kg
Dostava FedExom, DHL-om, UPS-om itd. kurirskom službom od vrata do vrata u roku od 3-5 dana
