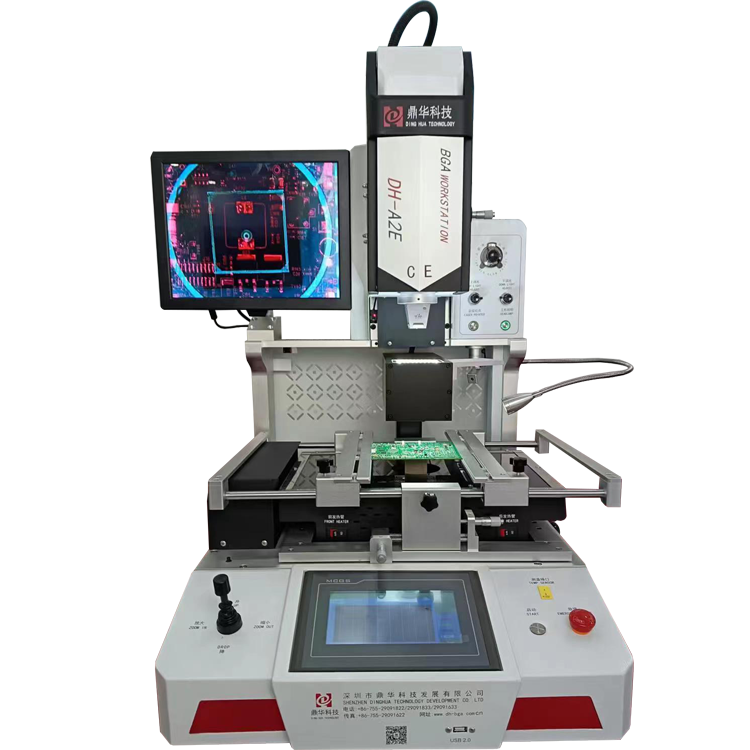

BGA stanica za doradu s optičkim poravnanjem

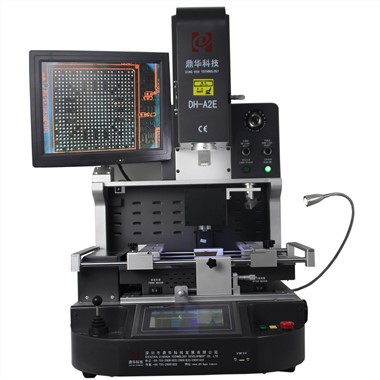

Dinghua DH-A2E je BGA stanica za preradu s optičkim poravnanjem koja se koristi u visokopreciznim popravcima PCB-a. Ima tri nezavisne temperaturne zone, CCD kameru za optičko poravnanje, vakuumski usisivač, HD zaslon osjetljiv na dodir,-prikaz profila temperature u stvarnom-vremenu itd. Inženjerima pruža precizno poravnanje, stabilno grijanje, programabilnu kontrolu temperature i korisničko-prijateljsko sučelje-čime pruža visoka stopa uspješnosti popravka složenih integriranih krugova i sigurnost za PCB.
Opis
Opis proizvoda
Dinghua DH-A2E je BGA stanica za preradu s optičkim poravnavanjem i pruža pouzdano rješenje za profesionalce koji rukuju složenim SMD i BGA komponentama koje se nalaze u pametnim telefonima, prijenosnim računalima, komunikacijskim modulima i raznim industrijskim kontrolnim pločama.
U središtu DH-A2E je njegov napredni-sustav grijanja vrućim zrakom u kombinaciji s infracrvenim grijanjem na dnu. Ovaj dizajn s tri neovisne temperaturne zone pruža stabilnu i ravnomjernu raspodjelu temperature po ploči kako bi se smanjio toplinski stres i spriječila deformacija PCB-a. Stanica također može točno kontrolirati temperaturne profile, stanica osigurava sigurno, dosljedno reflow za komponente kao što su BGA, QFN, SOP, CSP i drugi fini-uređaji.
DH-A2E ima sustav optičkog poravnanja koji omogućuje precizno postavljanje čipa prije lemljenja. Kamera visoke-razlučivosti i prilagodljiva platforma za snimanje omogućuju operaterima da točno poravnaju kuglice za lemljenje i PCB jastučiće, smanjujući rizik od neusklađenosti i neuspjeha prerade.
Dizajnirana kako za iskusne tehničare tako i za početnike, stanica integrira intuitivno kontrolno sučelje s program{0}}upravljanjem temperaturom. Operateri mogu pohranjivati, uređivati i temperaturne profile. Operatori također mogu koristiti automatske uređaje za dizanje,-prikaz temperaturnog profila u stvarnom vremenu i tri nezavisne temperaturne zone kako bi povećali-pogodnost korisnika i sigurnost operatera.
Specifikacija proizvoda
|
Artikal
|
Parametar
|
|
Napajanje
|
AC220V±10% 50/60Hz
|
|
Ukupna snaga
|
4900w
|
|
Vrhunska snaga
|
1200w
|
|
Donja snaga
|
1200w
|
|
Infared Power
|
2400w
|
|
Dimenzija
|
77*81*102 mm
|
|
Način rada
|
Automatski + Ručni
|
|
Pohranjivanje temperaturnog profila
|
10000 grupa
|
|
Kontrola temperature
|
K senzor + zatvorena petlja
|
|
Točnost temperature
|
±1 stupanj
|
|
Točnost položaja
|
±0,01 mm
|
|
PCB veličina
|
Max 400×450 mm Min 10×10 mm
|
|
BGA čip
|
2*2-80*80mm
|
|
Senzor vanjske temperature
|
1 kom (opcionalno)
|
|
Neto težina
|
70 kg
|
|
Vrsta stroja
|
Radna površina
|
|
Minimalni razmak strugotine
|
0,1 mm
|
|
Piksel kamere
|
6 milijuna
|
|
Hranjenje čipom
|
automatski uzeti ili staviti
|
|
PCBA pozicioniranje
|
Inteligentno pozicioniranje gore i dolje, donja "podrška u 5 točaka" s v-tipom PCBA za pričvršćivanje utora za karticu koji se može slobodno podešavati
Smjer osi X-, s vanjskim univerzalnim učvršćenjima
|
|
BGA pozicija
|
Lasersko pozicioniranje v-oblikovanog utora za kartice i univerzalnih učvršćenja
|
|
Optički CCD objektiv
|
Automatski izlazak, povratak i fokus
|
Pojedinosti o proizvodima
HD zaslon osjetljiv na dodir
Ovaj stroj nudi tri načina-lemljenja, odlemljivanja i položaja. Operateri mogu odabrati najprikladniji način za svaki zadatak prerade. Omogućuje-praćenje temperature u stvarnom vremenu za gornji grijač, donji grijač i infracrvenu zonu grijanja, osiguravajući preciznu kontrolu tijekom cijelog procesa. Operateri mogu pohraniti, uređivati, replicirati temperaturnu vrijednost temperaturnog profila. Osnovne funkcije kao što su pokretanje, zaustavljanje i hlađenje u potpunosti su kontrolirane za siguran i učinkovit rad. Ovaj stroj opremljen je sustavom optičkog poravnanja, ali podržava i ručno poravnanje. Pružajući tehničaru fleksibilnost prilagodbe položaja komponenti.
CCD kamera za optičko poravnanje
CCD digitalni fotoaparat visoke-razlučivosti, automatski optički zum, lasersko pozicioniranje. Leća CCD kamere sklopiva je s automatskim izvlačenjem i uvlačenjem.
Slika će se prikazati na zaslonu monitora i može se povećavati i smanjivati radi preciznog poravnanja.
Joystick
Joystick omogućuje preciznu kontrolu položaja kamere, omogućavajući glatka okomita (gore i dolje) podešavanja. Također upravlja funkcijama povećavanja i smanjivanja za CCD kameru, omogućujući operaterima da lako optimiziraju sliku prikazanu na monitoru.
Sustav vakuumskog sakupljanja
Sustav vakuumskog sakupljanja automatski podiže čip nakon odlemljivanja. Opremljen sigurnosnim-uređajem za otkrivanje pritiska za sprječavanje prekomjerne sile prema dolje, učinkovito štiteći PCB od oštećenja.
Infracrvena zona predgrijavanja
Infracrvena zona predgrijanja osigurava ravnomjernu raspodjelu topline, učinkovito smanjujući toplinski stres i pružajući bolju zaštitu za matičnu ploču.
Laserski pokazivač
Laserski pokazivač pomaže u točnom pozicioniranju PCB matične ploče, osiguravajući precizno poravnanje tijekom procesa prerade.
