Sustav za pregled rendgenskih zraka za sklop PCB-a

X-sustav za inspekciju PCB-a koristi x-zrake za pregled predmeta ili materijala u potrazi za nedostacima ili abnormalnostima. Ova se metoda obično koristi u industrijama kao što su proizvodnja, zrakoplovstvo i zdravstvo. U proizvodnji, stroj za kontrolu rendgenskih zraka koristi se za pregled zavarenih spojeva, odljevaka i elektroničkih komponenti na nedostatke kao što su pukotine, šupljine i uključci.

Pošaljite upit

Opis

Opis proizvoda

Sustav za pregled rendgenskih zraka za sklapanje PCB-akoristi x-zrake za pregled objekata ili materijala radi nedostataka ili abnormalnosti. Ova se metoda obično koristi u industrijama kao što su proizvodnja, zrakoplovstvo i zdravstvo. U proizvodnji, stroj za pregled rendgenskim zrakama (ne-sustav za ispitivanje bez razaranja) koristi se za pregled zavarenih spojeva, odljevaka i elektroničkih komponenti na nedostatke kao što su pukotine, šupljine i uključci.

Kao ne{0}}destruktivna metoda ispitivanja,X-provjera PCB-aispituje nedostatke i kvalitetu unutar cjelokupnog procesa proizvodnje tiskanih pločica. Uz pomoć tehnika snimanja X-zrakama, lako se može vidjeti unutarnja konstrukcija PCB-a i matičnih ploča. Ova sposobnost gledanja kroz površinu omogućuje veći stupanj točnosti u određivanju problematičnih područja, kao što su skriveni nedostaci ili drugi problemi u proizvodnji.

Ključne karakteristike proizvoda

* Ova oprema udovoljava općim zahtjevima ispitivanja rendgenskim zrakama i ima širok raspon primjena.

* Izvor X-zraka koristi uvezenu zatvorenu rendgensku cijev, 90KV (opcionalno 130KV).

* Dizajnom visoke-razlučivosti postiže se najbolja slika u vrlo kratkom vremenskom roku.

* Nosivost je otprilike 10-20 kg, s platformom za utovar od 580 mm * 570 mm.

* Pozicioniranje kursora za navigaciju, brzi odabir mjesta snimanja.

* Laserska automatska navigacija i pozicioniranje, brzi odabir mjesta snimanja.

* Nagnuto više{0}}kutno otkrivanje olakšava otkrivanje nedostataka uzorka, ravna ploča svjetlosne cijevi može se okretati.

* (+/-60 stupnjeva), čineći sliku detekcije jasnijom i intuitivnijom.

Značajke	Prednosti
1. Nosivi stol se može pomicati u smjeru xy	Učinkoviti raspon detekcije je veći, poboljšavajući povećanje i učinkovitost proizvoda i detekcije
2. Detektor slike može se nagnuti 60º~120º	Jednostavan za promatranje bočnih nedostataka proizvoda, kao što je BGA virtualno zavarivanje, kroz rupu i infiltraciju kositra itd.
3. X radiografski izvor	Korištenje najnaprednije i zatvorene rendgenske cijevi, dug životni vijek,-bez održavanja
4. Prijem X-zraka	HD digitalni detektor ravnih ploča
5. Vizualizacija automatskog navigacijskog prozora	Jednostavan za rukovanje, brzo pronađite ciljnu lokaciju detekcije
6. Tovarna platforma	Veliki prostor za detekciju, veličina 550 * 670 mm (velika industrijska upravljačka matična ploča, LED svjetlosna traka itd.)
7. Program detekcije koji se može uređivati	Prikladno za automatsku detekciju velikih serija, poboljšava učinkovitost, automatsku detekciju NG proizvoda
8. Preraditi upravljanje digitalnom knjižnicom	Program za otkrivanje može se spremiti za otkrivanje efektnih slika
9. MWS/ERP sustav	Prilagodljiv pristup za jednostavno upravljanje

Specifikacija proizvoda

Status cijelog stroja
Dimenzija	1500 1500 2100 mm	Napajanje	AC220V 10A
Težina	Otprilike 1500KG	Bruto težina	Otprilike 2089 kg
Drvena kutija	1940 × 1740 × 2280 mm	Nazivna snaga	1,7 KW
Vrata-otvorena	Ručna+sustavna indukcija	Način pregleda	off-line
Način učitavanja	Ljudsko-biće	Upravljanje autoritetom	lozinka

Primjena proizvoda

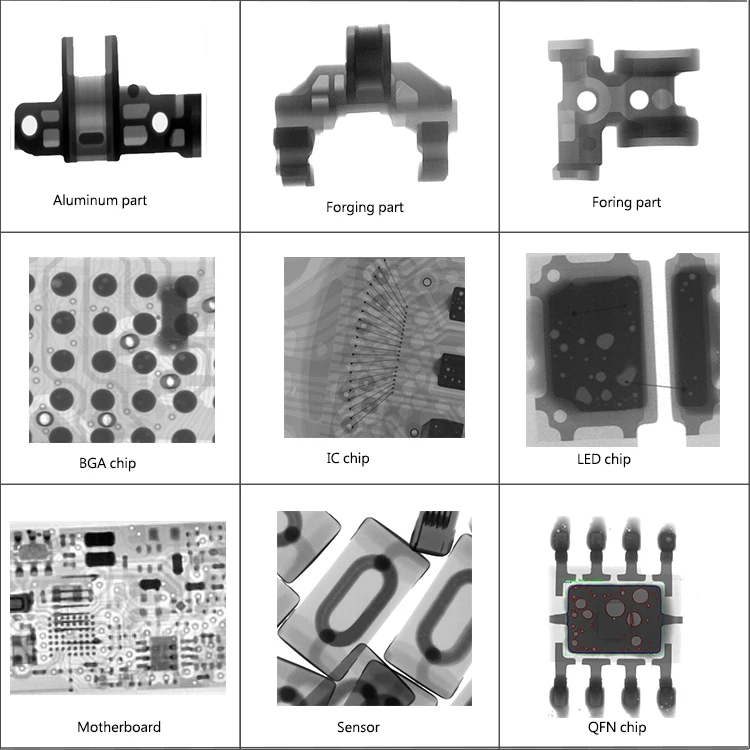

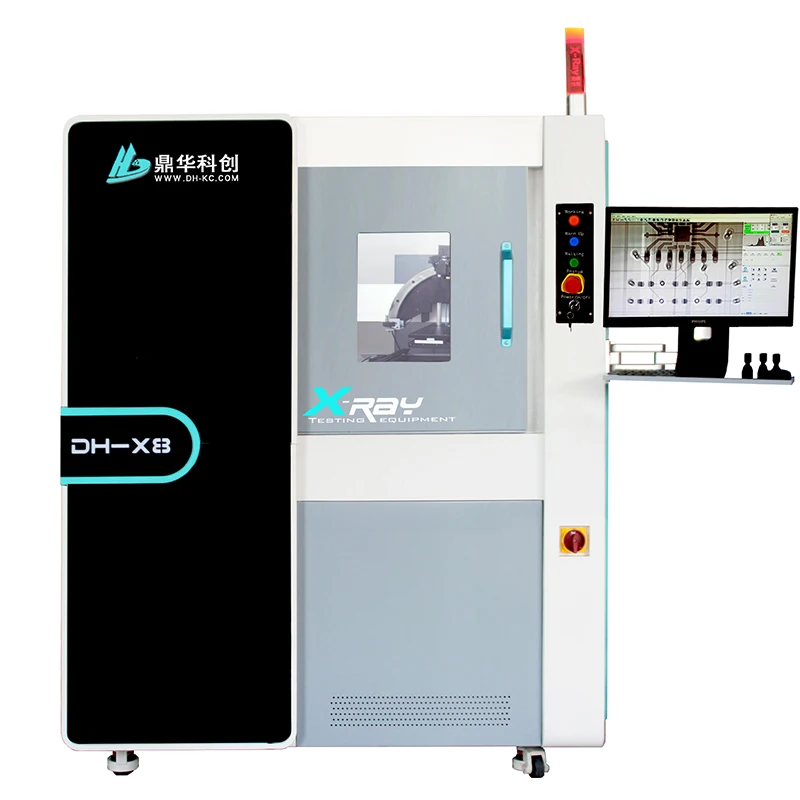

DH-X8 je rendgenski sustav za inspekciju PCB-a koji se koristi u mnogim industrijama. X-stroj za inspekciju PCB-a je ne-destruktivni sustav ispitivanja prikladan za elektroničku proizvodnju i SMT industriju, poluvodiče, automobilsku elektroniku, automatizaciju itd.
