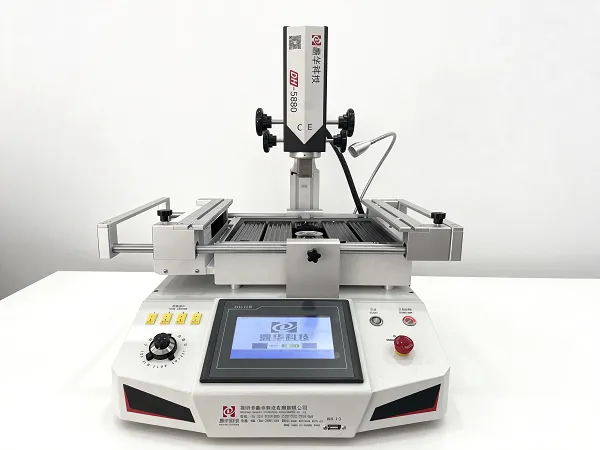

Stanica za lemljenje vrućim zrakom
DH-5880 je sljedeća-generacija SMT stanice za doradu koja kombinira inteligentnu automatizaciju s preciznim inženjeringom, pružajući dosljedno pouzdanu izvedbu za najizazovnije popravke tiskanih ploča. Osmišljen posebno za modernu elektroniku visoke-gustoće, pruža sve-rješenje za preradu naprednih paketa u pametnim telefonima, tabletima, prijenosnim računalima i komunikacijskim modulima.
Opis
ProizvodUvod:
DH-5880 je profesionalna-razred, potpuno opremljenSMT stanica za doraduprojektiran za precizno lemljenje i odlemljivanje naprednih komponenti. Dizajniran da se uhvati u koštac s najzahtjevnijim popravcima tiskanih ploča, ističe se u rukovanju širokim spektrom paketa uključujući BGA, QFN, POP i CSP s veličinama čipova od 2x2mm do 80x80mm. Njegovo inteligentno sučelje-zaslona osjetljivog na dodir ima 9999 programibilnih profila, čineći složene popravke ponovljivim i jednostavnim.
Opremljen trostrukim neovisnim zonama grijanja i visoko{0}}preciznom kontrolom termoelementa tipa K-, osigurava točnost od ±2 stupnja za besprijekorne rezultate. Značajke poput laserskog poravnanja, ugrađene-vakuumske pumpe s olovkom i četiri vanjska priključka za termoelemente pružaju neusporedivu kontrolu i jednostavnost korištenja. Bilo da se radi o izradi prototipova ili linijama za popravak visoke-kombinacije, DH-5880 je ultimativnistanica za lemljenje i odlemljivanje stroj popravak telefon, računala i automobilske elektronike s pouzdanošću i učinkovitošću.
Opis proizvoda
DH-5880 Napredna BGA & SMT stanica za naknadnu obradu
Profesionalna preciznost za popravak moderne elektronike
DH-5880 predstavlja vrhunac tehnologije prerade, integrirajući pametne kontrole s robusnim hardverom za stvaranje najpouzdanijegSMT stanica za doraduna tržištu. To je idealno rješenje za popravak PCB-a visoke-gustoće koji se nalaze u pametnim telefonima, tabletima, prijenosnim računalima i komunikacijskim uređajima.
Ključne značajke i prednosti:
Smart Touch{0}}Upravljanje zaslonom:Korisničko-industrijsko računalo s-zaslonom osjetljivim na dodir visoke razlučivosti. Pohranite, analizirajte i pozovite do 9999 prerađenih profila. Grafikon-krivulje temperature i analiza u stvarnom vremenu pretvaraju složene postupke u jednostavne operacije jednim-dodirom.
Tro-zonsko neovisno grijanje:Sadrži gornju, donju i zonu predgrijanja s neovisnom 8-stupanjskom PID kontrolom. Ovo osigurava ravnomjerno, kontrolirano zagrijavanje preko cijelog PCB sklopa, sprječavajući savijanje ploče i osiguravajući savršeno formiranje lemnog spoja svaki put.
Kirurška preciznost i kontrola:
Lasersko i V-usklađivanje utora:Laserske vodilice s crvenim točkama za brzo pozicioniranje daske, u kombinaciji s univerzalnim sustavom učvršćenja za sigurno držanje.
Četiri vanjska priključka senzora K-tipa:Omogućuje neusporedivo praćenje temperature izravno na ploči ili komponenti za verifikaciju procesa zatvorene-petlje.
Podesivi mikro-protok zraka:Sprječava pomicanje manjih komponenti tijekom prerade.
Napravljeno za praktičnost i sigurnost:
Integrirani vakuumski sustav:Ugrađena-pumpa i vanjska vakuumska olovka za sigurno rukovanje komponentama-nije potreban vanjski dovod zraka.
Sveobuhvatna sigurnost:CE certifikat, hitno zaustavljanje i automatsko-isključivanje u slučaju skoka temperature. Dvostruka zaštita lozinkom osigurava vaše procesne recepte.
Izvoz podataka i povezivanje:USB priključak omogućuje spremanje temperaturnih krivulja i podataka za analizu procesa i-vođenje zapisa.
Specifikacija proizvoda
| Parametar | Specifikacija |
|---|---|
| Model | DH-5880 |
| Ukupna snaga | 5200W |
| Snaga gornjeg grijača | 1200W |
| Snaga donjeg grijača | Zona 2: 1200W; Zona 3: 2700 W |
| Napajanje | AC 220V ±10%, 50Hz |
| Kontrola temperature | Termopar tipa K-, zatvorena-petlja |
| Točnost temperature | ±2 stupnja |
| Maks. PCB veličina | 420 x 370 mm |
| Min. PCB veličina | 10 x 10 mm |
| Kompatibilna veličina čipa | 2x2 mm do 80x80 mm |
| Min. Chip Pitch | 0,15 mm |
| Dimenzije (DxŠxV) | 500 x 600 x 700 mm |
| Neto težina | 48 kg |
Pojedinosti o proizvodima
Uređaj ima obojekineski i engleskiradna sučelja, a pristup radnom sučelju moguće je zaštititi lozinkom.
Značajke sustavatri neovisne zone grijanja, s ponudom gornje i donje zone8-segmentna kontrola temperature. Svaka od tri zone koristinezavisni PID algoritamza kontrolu procesa zagrijavanja, osiguravajući da sve zone postignu optimalnu temperaturu lemljenja istovremeno. Ekstra-velika zona predgrijavanja osigurava ravnomjerno predgrijavanje PCB-a bez deformacije. Možepohranite 9999 skupova temperaturnih profila, koji se može opozvati u bilo kojem trenutku za različite BGA komponente. Analiza krivulje, postavljanje i modifikacija također se mogu izvršiti na zaslonu osjetljivom na dodir.
s amikro{0}}funkcija podešavanja protoka zraka, brzina protoka zraka može se prilagoditi prema veličini čipa, čineći preradu učinkovitijom i sprječavajući otpuhivanje malih čipova tijekom lemljenja.
Opremljen s četiri vanjska sučelja za mjerenje temperature, što omogućuje preciznije mjerenje temperature.
Pozicioniranje PCB ploče koristi utore u obliku slova V- i opremljeno je crvenom točkom za lasersko pozicioniranje za brzo i točno postavljanje PCB ploče. Fleksibilno i praktično pomično univerzalno učvršćenje štiti PCB ploču, sprječava oštećenje rubnih komponenti i deformaciju PCB-a, a može primiti različite veličine PCB ploča. LED osvjetljenje visoke-svjetline bez sjena čini provjeru nedostataka čipa matične ploče jasnim i lakim.
Zašto odabrati DH-5880?
Ovo nije samo alat; to je potpuno rješenje za popravak. Od svog inteligentnog softvera koji vodi operatera do robusne konstrukcije dizajnirane za cjelodnevnu-upotrebu, DH-5880 povećava stopu uspješnosti prvog prolaza i smanjuje oštećenje ploče. Posebno je projektiran kao ultimativnistanica za lemljenje i odlemljivanje stroj popravak telefoni drugu sofisticiranu elektroniku, što ga čini nezamjenjivim sredstvom za bilo koje ozbiljno skladište za popravke, odjel za istraživanje i razvoj ili ugovornog proizvođača.
