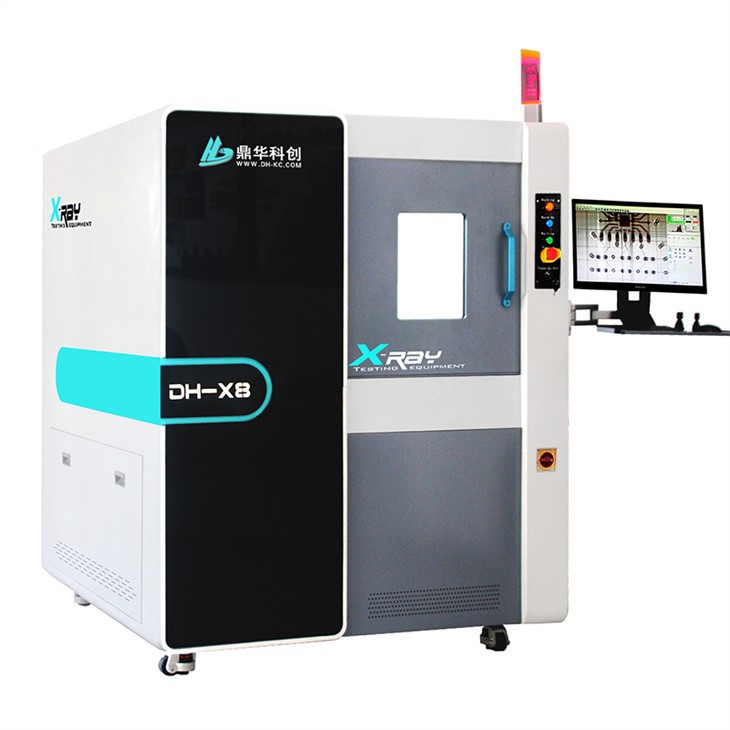

Inspekcija rendgenskim aparatom

Inspekcija rendgenskim aparatom je postupak korištenja rendgenskih zraka za pregled predmeta ili materijala na nedostatke ili abnormalnosti. Ova se metoda obično koristi u industrijama kao što su proizvodnja, zrakoplovstvo i zdravstvo.

Pošaljite upit

Opis

Pregled rendgenskim aparatom

U proizvodnji se pregled rendgenskim aparatom koristi za pregled zavarenih spojeva, odljevaka i elektroničkih komponenti za

nedostatke kao što su pukotine, šupljine i uključci.

Značajka:

Ova oprema zadovoljava opće zahtjeve rendgenskog ispitivanja i ima širok raspon primjena.
Izvor X-zraka koristi uvezenu zatvorenu X-zraku, 90KV.
Dizajnom visoke rezolucije postiže se najbolja slika u vrlo kratkom vremenskom roku.
Nosivost je približno 10-20KG, s platformom za utovar 580 mm * 570 mm.
Pozicioniranje kursora za navigaciju, brzi odabir mjesta snimanja.
Laserska automatska navigacija i pozicioniranje, brzi odabir mjesta snimanja.
Nagnuto višekutno otkrivanje olakšava otkrivanje nedostataka uzorka, ravna ploča svjetlosne cijevi može se okretati
(0-60 stupanj), čineći sliku detekcije jasnijom i intuitivnijom.

Parametri hardvera:


Izvor X-zraka	Marka svjetlosnih cijevi	Hamamatsu
	Tip svjetlosne cijevi	Mikrofokalni izvor rendgenskih zraka zatvorene refleksije
	Napon svjetlosne cijevi	90KV
	Struja fotocijevi	10~200μA
	Veličina fokusa	5μm
Detektor ravnog panela	Vrsta detektora	Digitalni ravni panel detektor (FPD) visoke rezolucije
	omjer rezolucije	85μm
	Veličina platforme	580*570 mm
	Maksimalno opterećenje	20 kg
Kućište stroja	Unutarnja olovna ploča	Olovna ploča debljine 5 mm
	Težina	1000 kg
	Dimenzija	1440L1530W1820H
Snaga i vlaga	Napajanje	110~220V +/-10% 5A
	Nazivna snaga	1000W
	Radna temperatura	25 +/- 3 stupanj
	vlaga	50%RH±10%
Sigurnosni propisi	Prozor za promatranje od olovnog stakla	Prozirno olovno staklo, koje može promatrati mjereni objekt
	Doza zračenja	Uz zaštitnu konstrukciju od čeličnog olovnog čelika, prozor prednjih vrata izrađen je od stakla koje sadrži olovo koje štiti od zračenja. Na bilo kojoj poziciji udaljenoj 20 mm od kutije, ekvivalentna stopa ispitane doze zračenja je manja od ili jednaka 1 μ SV/H zadovoljava standarde
	Sigurnosna blokada	Dva krajnja prekidača visoke osjetljivosti postavljena su na položaje otvaranja vrata za održavanje i održavanje opreme. Nakon što se vrata otvore, izvor zračenja je automatski zaštićen i ne može se otvoriti
	Gumb za zaustavljanje u nuždi	Nalazi se pored radnog položaja, pritisnite za trenutno isključivanje.
	vidljiv prozor	S vidljivim i prozirnim prozorom, lako je promatrati situaciju uzorka izravno s prozora tijekom rada opreme
	Zaštita rendgenske cijevi	Tek nakon isključivanja X-ray-a možete ostaviti softver za druge operacije
