Popravak mobilnog telefona za lemljenje BGA
Značajke: Split vid, automatsko lemljenje i otpuštanje, uvezeni sustav poravnanja CCD -a, neovisni upravljački sustav itd. .
Opis
Najpopularniji model za lemljenje DH-A2 BGA za popravak mobilnog telefona
Naširoko se koristi u računalima, mobitelima, multimedijskim uređajima i set-top kutijama, kao i u vojnim proizvodima kao što su rakete, zrakoplovi i radarski sustavi .
A BGA za lemljenje za popravak mobilnih telefonaJe li specijalizirani stroj za preradu dizajniran kako bi precizno otputovao i lemio BGA (Ball Grid Array) čips na logičkim pločama mobilnih telefona . Obično uključuje:
- Vrući zrak ili infracrveni moduli grijanja (gornji dio + donje ili IR pred -toplinu)
- PID kontrola temperature zatvorenog loopa
- Neobvezno vakuumsko preuzimanje za rukovanje čipovima
- CCD vid ili sustavi laserskog poravnanja za pozicioniranje čipa
- LCD ili zaslon osjetljiv na dodir za kontrolu temperature i unaprijed postavljeno
parametar
| Napajanje | 110 ~ 250V 50/60Hz |
| rejting napajanja | 5400W / 20A |
| Utikač | opcija prema različitim zahtjevima |
| Poravnanje |
Split vid, prilagođavanje mikrometra, HD monitor slikanje |
| Veličina PCB dostupna | 20*20 ~ 430*450mm |
| Veličina komponente dostupna |
1*1 ~ 80*80mm |
| Radni modeli | lemljenje, otpuštanje i pozicioniranje |
| montažni pritisak | ＜ 0.2N |
| točnost montaže | 0,01 mm |
| Temperaturna preciznost | 1 stupanj |
| Dimenzija | 600 * 700 * 850 mm |
| Težina | 70kg |

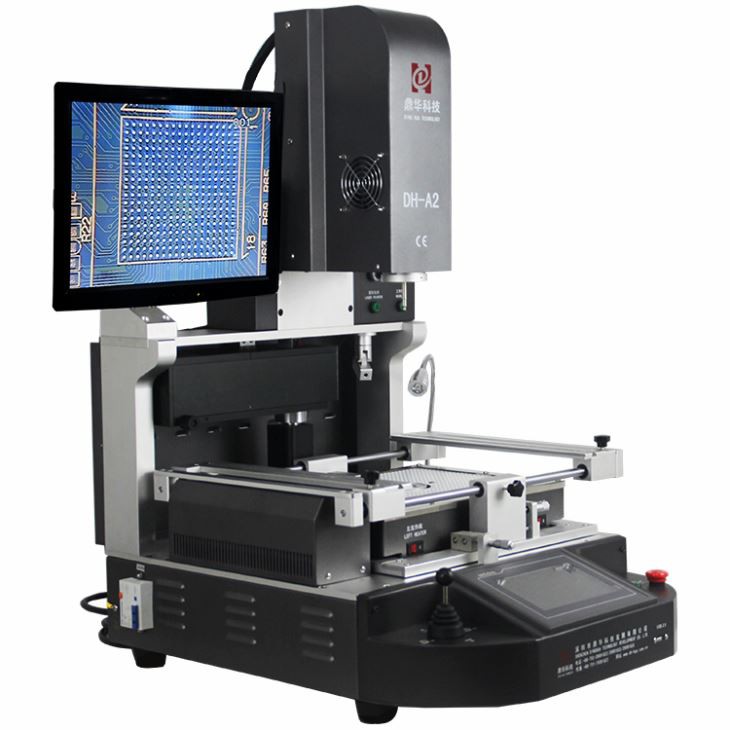

BGA lemljenje stanice za popravak mobilnog telefona DH-A2

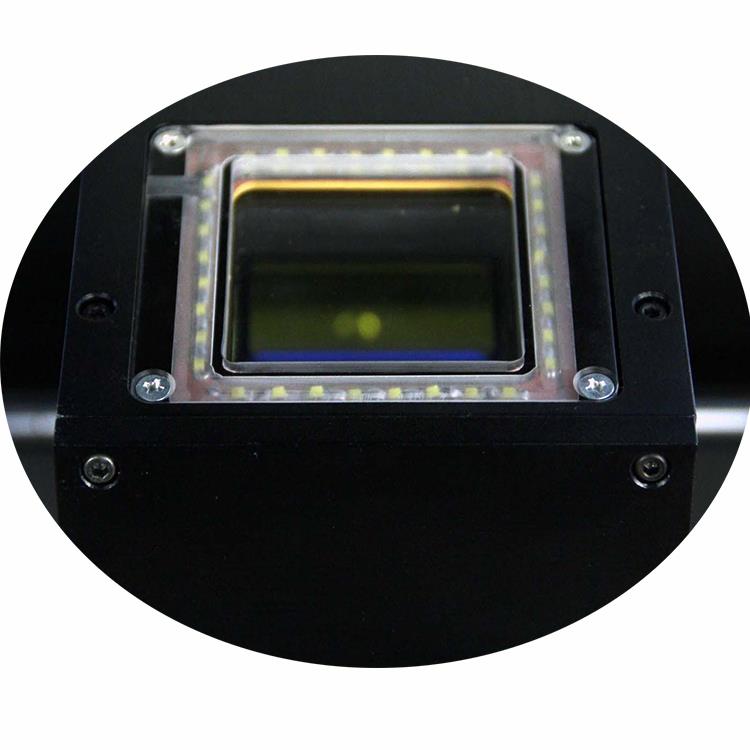

Pratite zaslon i optički sustav poravnanja CCD -a, jednostavan i učinkovit da stavite komponentu na pravi položaj
matična ploča .

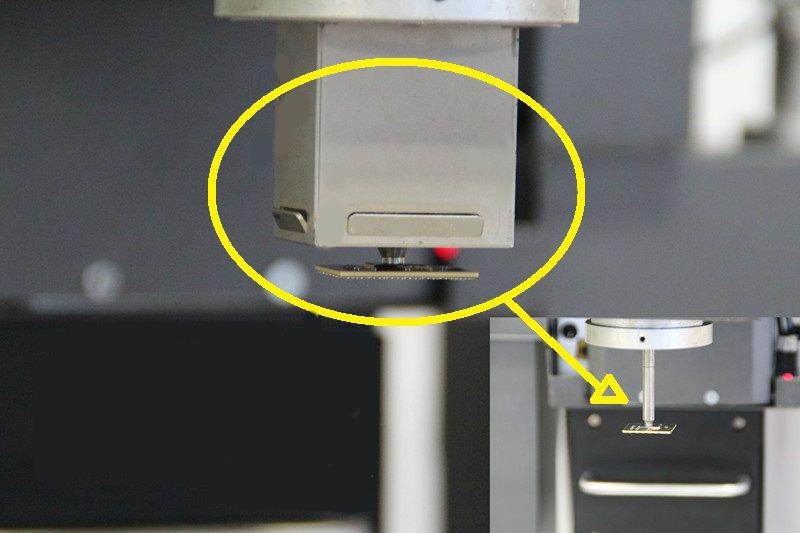

Čip pokupljen za lemljenje, otpuštanje ili položaj, jedan od modela je u redu,Sustav će automatski ići u sljedeći korak .

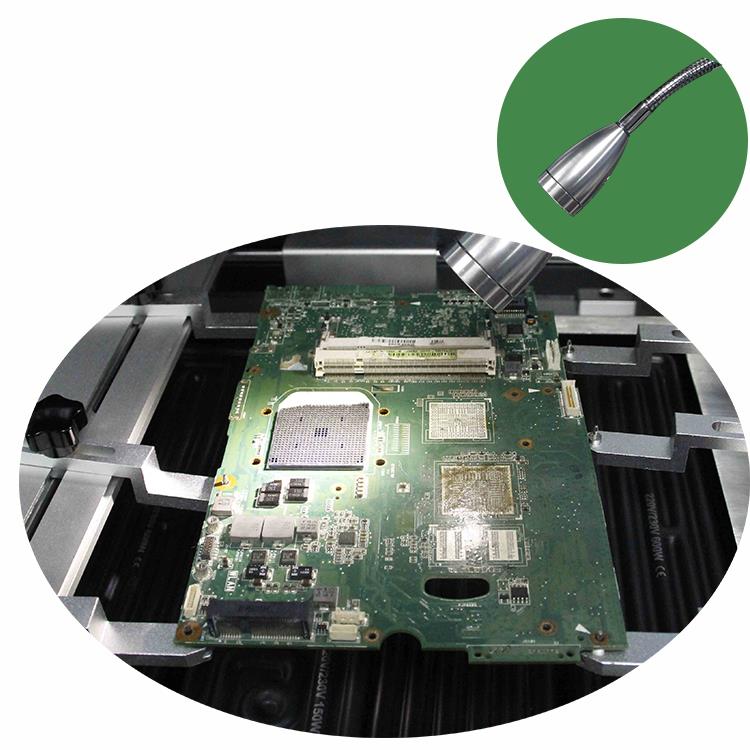

Svijetli LED može biti fleksibilan za različite položaje na PCB -u, što osiguravaprikladno rad prikladno .

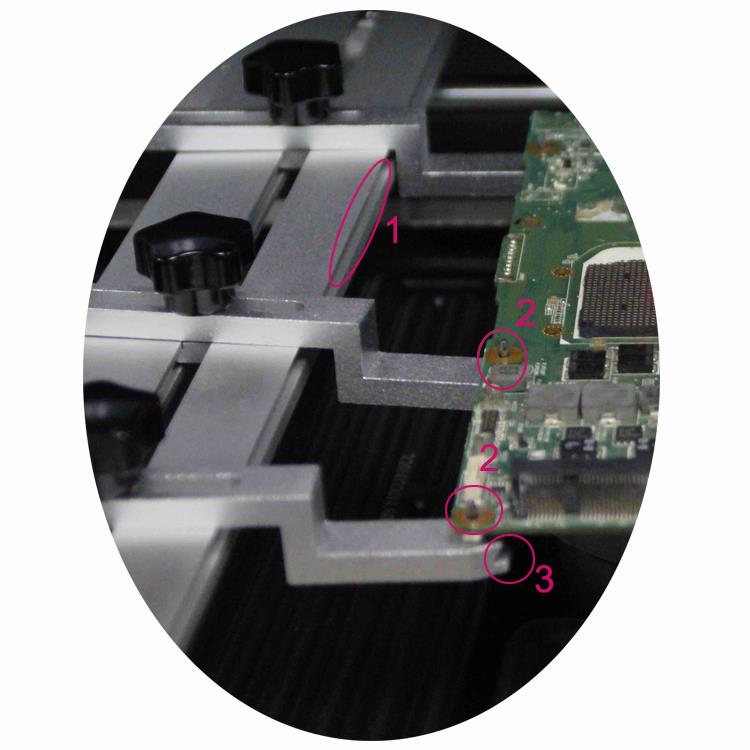

Bez obzira da se PCB s bilo kojim oblikom može fiksirati na radnoj tablici kao u nastavkuza lemljenje i otpuštanje .
Značajke BGA lemilice DH-A2
- Ugrađeno industrijsko računaloS visokom razlučivom zaslonom osjetljivim na dodir sučelje čovjeka (HMI), PLC kontrola i analizu krivulje u stvarnom vremenu . prikazuje i postavke i stvarne temperaturne krivulje u stvarnom vremenu i omogućava analizu i ispravljanje krivulje .
- Termocil s termoelementacijom visokog preciznog K-tipa K-tipa K-tipaS sustavom automatske kompenzacije temperature . integriran s PLC i temperaturnim modulom, osigurava točnu kontrolu temperature s odstupanjem od ± 1 stupnja . vanjsko sučelje za mjerenje temperature omogućuje precizno otkrivanje temperature i točnu analizu i korekciju temperaturne temperature.
- Sustav upravljanja očuhomZa stabilan, pouzdan, siguran i učinkovit rad . usvojen je sustav visoko preciznog digitalnog video usklađivanja . Pozicioniranje PCB-a koristi utor i linearno klizno sjedalo u obliku slova V, omogućavajući finu ili brzu prilagodbu duž i raznih, a a i osi, i Zu. veličina .
- Fleksibilan, uklonjivi univerzalni učvršćivanjeŠtiti PCB, sprječava oštećenja na rubnim komponentama i izbjegava PCB deformaciju . Kompatibilna je sa širokim rasponom veličina BGA paketa za preradu .
- Opremljen s više legura zraka, koji se mogu okretati i biti postavljeni za 360 stupnjeva . Jednostavno za instaliranje i zamjenu .
- AGornja i donja zona grijanjapodijeljene su u tri neovisno kontrolirane temperaturne zone . Ove zone mogu istovremeno izvoditi više fakultetske kontrole temperature, osiguravajući optimalne rezultate lemljenja na različitim područjima grijanja . temperaturu grijanja, vrijeme, brzinu rampe, hlađenje i vakuumske postavke pomoću jedinice zaslona {3}
Pakiranje i otprema
- Pakiranje: Kutija od šperploče (nije potrebna fumigacija), s unutarnjim pjenastim podlogom i ojačanim trakama .
- Dimenzija: 82 × 77 × 87 cm
- Bruto težina: 110 kg
Opcije isporuke: DHL, TNT, UPS, FedEx, Air Freight, morski teret ili druge posebne logističke linije, prema zahtjevima kupca .
