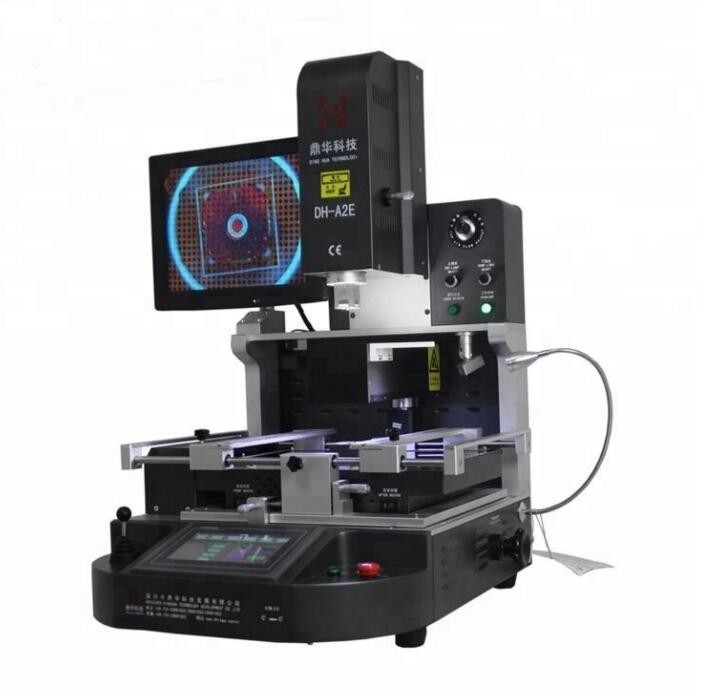

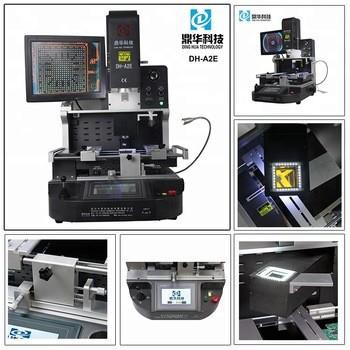

Stroj za preradu matične ploče mobilnog telefona

Stroj za preradu matične ploče mobilnog telefona

Demo operacije:

Uklonite BGA kuglu i lim

Tehnički podaci

Tehnički podaci

Ukupna snaga	5200W
Gornji grijač	1200W
Donji grijač	2. 1200W, 3. IC grijač 2700W
Napon	AC220V/110V±10% 50Hz
Sustav hranjenja	Sustav automatskog dodavanja čipsa
Način rada	Dva načina rada: ručni i automatski, slobodan izbor! HD zaslon osjetljiv na dodir, inteligentni čovjek-stroj, digitalna postavka sustava.
Pohranjivanje temperaturnog profila	50,000 grupa (neograničen broj grupa)
Optički CCD objektiv kamere	Automatsko razvlačenje i sklapanje za odabir i postavljanje BGA čipa
Povećanje kamere	1,8 milijuna piksela
Fino podešavanje radnog stola:	±15 mm naprijed/nazad, ±15 mm desno/lijevo
Točnost postavljanja:	±0.015 mm
Bga pozicioniranje	Lasersko pozicioniranje, brzo i precizno pozicioniranje PCB i BGA
PCB položaj	Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "5 point support" + PCB nosač s V-utorom + univerzalna pričvršćenja.
Rasvjeta	Tajvansko LED radno svjetlo, podesivo pod bilo kojim kutom
Kontrola temperature	K senzor, zatvorena petlja, PLC kontrola
Temp točnost	±2 stupnja
Veličina PCB-a	Max 450×400 mm Min 22×22 mm
BGA čip	1x1 - 80x80 mm
Minimalni razmak strugotine	0.015 mm
Vanjski temperaturni senzor	1 kom
Dimenzije	D740׊630×V710 mm
Neto težina	70 KG

 Primjena

Karakteristika:

Sažetak značajki

• Široko se koristi za popravke na razini čipova u prijenosnim računalima, PS3, PS4, XBOX360, mobilnim telefonima, računalima, TV-ima, kontrolnim pločama itd.
• Prerađuje BGA, CCGA, QFN, CSP, LGA, SMD, LED i još mnogo toga.
• Automatsko odlemljivanje, montaža i lemljenje; automatski preuzima čip nakon završetka odlemljivanja.
• HD CCD sustav optičkog poravnanja za preciznu montažu BGA i komponenti.
• BGA točnost montaže unutar 0.01mm, sa stopom uspješnosti popravka od 99,9%.
• Lasersko pozicioniranje za brzo poravnanje BGA čipa i matične ploče.
• Vrhunske sigurnosne funkcije, uključujući zaštitu u hitnim slučajevima.
• Jednostavan rad s višenamjenskim ergonomskim sustavom.

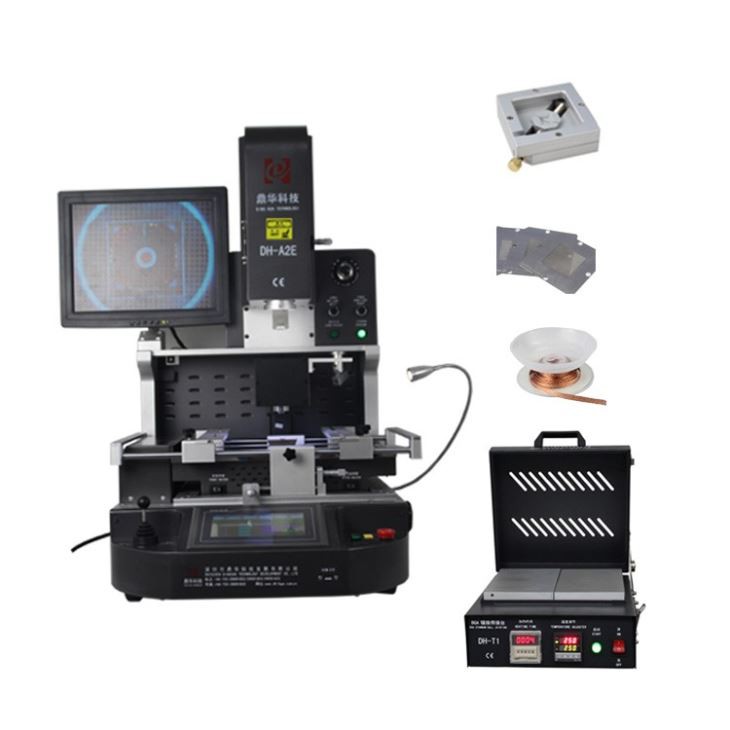

Popis pakiranja



Materijali: Čvrsta drvena kutija + drvene šipke + otporni biserni pamuk s filmom

1kom stroja za preradu

1kom kist olovka

1kom priručnik s uputama

1kom CD video

3 kom gornje mlaznice

2 kom donje mlaznice

6kom univerzalne armature

6 komada pričvršćenih vijaka

4 komada potpornih vijaka

1 kom pinceta

Veličina sisaljke: promjeri 2,4,8,10,11 mm

Unutarnji šesterokutni ključ: M2/3/4

Dimenzija:81*76*85CM

Bruto težina: 115 kg



FAQ

1, kakvo je pakiranje? Je li sigurno tijekom poroda?
Stroj je sigurno zaštićen čvrstom drvenom kutijom, drvenim šipkama, otpornom bisernom pamukom i folijom kako bi se osigurala sigurna isporuka.

2, Koji je način isporuke? Koliko će dana trebati da stigne?
Dostava se prvenstveno vrši putem kurirske službe (DHL, FedEx, UPS, itd.), s predviđenim vremenom dolaska od 5 dana. Alternativno, može se poslati zrakoplovom do vaše najbliže zračne luke (usluga od vrata do zračne luke), stižući za oko 3 dana, ili morem uz minimalni zahtjev od 1 CBM, što traje oko 30 dana.

3, Dajete li jamstvo? Kakva je usluga nakon prodaje?
Stroj dolazi s 1-godišnjim jamstvom i besplatnom tehničkom podrškom. Također nudimo videozapise s uputama za pomoć pri radu stroja.

4, Je li stroj jednostavan za rukovanje? Mogu li ga koristiti čak i ako nemam prethodnih vještina?
Da, naši su strojevi dizajnirani za jednostavno rukovanje. Obično je potrebno 2-3 sati da naučite koristiti stroj. Ako imate iskustva, bit će još lakše.

5, Ako posjetimo vašu tvornicu, hoćete li pružiti besplatnu obuku?
Apsolutno! Srdačno ste dobrodošli da posjetite našu tvornicu za besplatnu obuku.

6, Koji su uvjeti plaćanja?
Prihvaćamo T/T, Western Union, MoneyGram, PayPal i još mnogo toga.

Specifikacija:

Ukupna snaga	5200W
Gornji grijač	1200W
Donji grijač	2. 1200W, 3. IC grijač 2700W
Napon	AC220V/110V±10% 50Hz
Sustav hranjenja	Auto-feeding sustav za čip
Način rada	Dva načina rada: ručni i automatski, slobodan izbor! HD zaslon osjetljiv na dodir, inteligentni čovjek-stroj, digitalna postavka sustava.
Pohranjivanje temperaturnog profila	50,000 grupa (neograničen broj grupa)
Optički CCD objektiv kamere	Automatsko razvlačenje i sklapanje za odabir i postavljanje BGA čipa
Povećanje kamere	1,8 milijuna piksela
Fino podešavanje radnog stola:	±15 mm naprijed/nazad, ±15 mm desno/lijevo
Točnost postavljanja:	±0.015 mm
Bga pozicioniranje	Lasersko pozicioniranje, brzo i precizno pozicioniranje PCB i BGA
PCB položaj	Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "osloncem od 5 točaka" + nosač PCB-a s V-utorom + univerzalna učvršćenja.
Rasvjeta	Tajvansko LED radno svjetlo, podesivo pod bilo kojim kutom
Kontrola temperature	K senzor, zatvorena petlja, PLC kontrola
Temp točnost	±2 stupnja
Veličina PCB-a	Max 450×400 mm Min 22×22 mm
BGA čip	1x1 - 80x80 mm
Minimalni razmak strugotine	0.015 mm
Vanjski temperaturni senzor	1 kom
Dimenzije	D740׊630×V710 mm
Neto težina	70 KG
