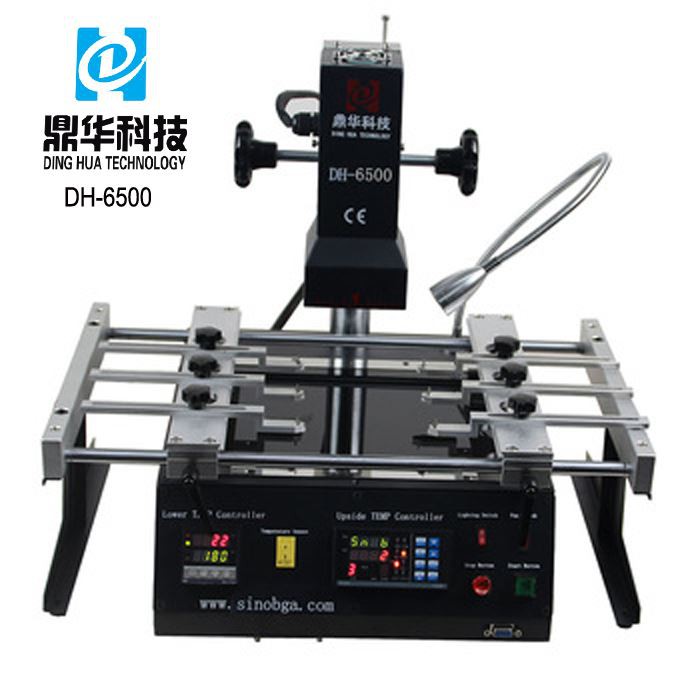

IR6500 Bga stroj za ponovno kuglanje čipova
1. Gornji IR + donji IR za lemljenje i odlemljivanje.2. Dostupna veličina čipa: 2*2~80*80mm3. Dostupna veličina PCB-a: 360 * 300 mm4. Koristi se za matične ploče računala, mobitela i drugih
Opis

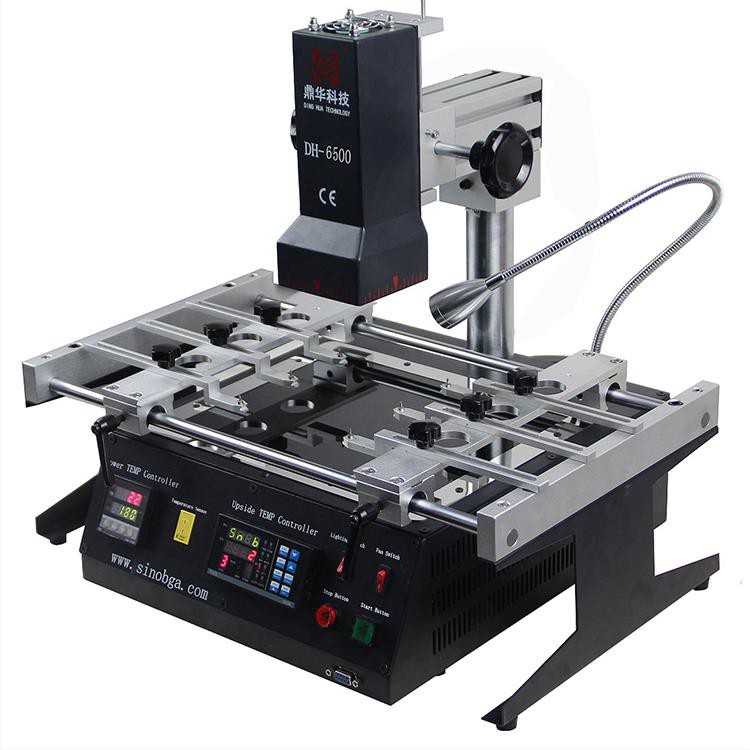

DH-6500 univerzalni infracrveni kompleks za popravak s digitalnim regulatorima temperature i keramičkim grijanjem za Xbox,
Popravljeni PS3 BGA čipovi, prijenosna računala, računala itd.

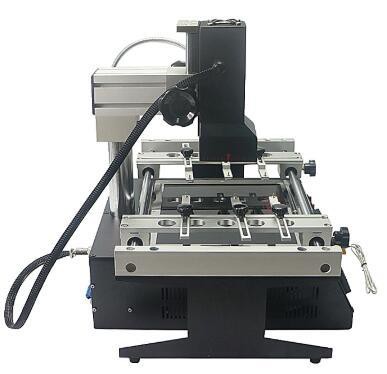

DH-6500 razlikuje se lijevo, desno i stražnje strane

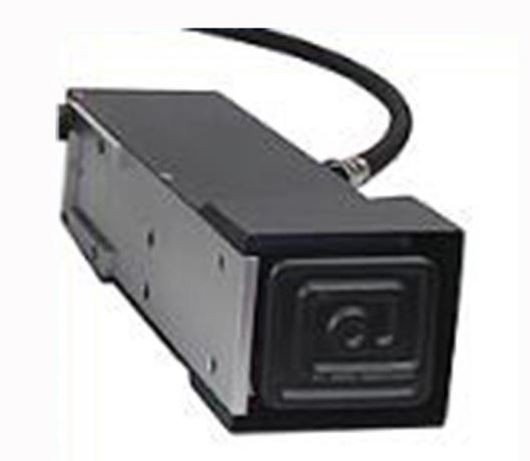

Gornje IR keramičko grijanje, valna duljina 2~8um, područje grijanja je do 80*80 mm, aplikacija za Xbox, matičnu ploču igraće konzole i druge popravke na razini čipa.

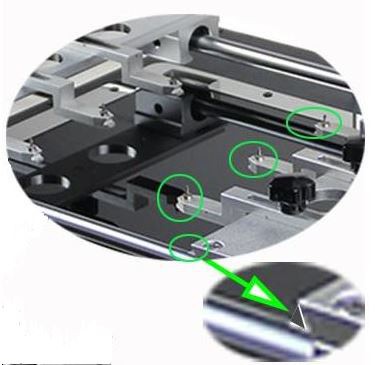

Univerzalni učvršćivači, 6 komada s malim zarezom i tankim i podignutim klinom, koji se mogu koristiti za neobične matične ploče za fiksiranje na radnom stolu, veličina PCB-a može biti do 300*360 mm.
Za fiksne matične ploče, bez obzira na to koliko je PCB bilo kojeg oblika, koji se može pričvrstiti na i za lemljenje
odlemljivanje
Donja zona predgrijanja, prekrivena staklenim štitom protiv visokih temperatura, njezino područje grijanja je 200*240 mm, na njemu se može koristiti većina matičnih ploča.
2 regulatora temperature za postavljanje vremena i temperature stroja, postoje 4 temperaturne zone koje se mogu postaviti za svaki temperaturni profil, a može se spremiti 10 grupa temperaturnih profila.
Parametri IR6500 bga stroja za ponovno kuglanje čipova:
| Napajanje | 110~250V +/-10% 50/60Hz |
| Vlast | 2500W |
| Zone grijanja | 2 IR |
| PCB dostupan | 300*360 mm |
| Veličina komponenti | 2*2~78*78 mm |
| Neto težina | 16 kg |
FQA
P: Može li popraviti mobilni telefon?
O: Da, može.
P: Koliko košta 10 kompleta?
A: For a better price, please email us: john@dh-kd.com
P: Želite li prihvatiti OEM?
O: Da, recite nam koliko vam je možda potrebno?
P: Mogu li kupiti izravno iz vaše zemlje?
O: Da, možemo ga ekspresno poslati do vaših vrata.
Neke vještine o IR6500 bga stroju za ponovno kuglanje čipova
BGA stanica za preradu je profesionalna oprema koja se koristi za popravak BGA komponenti. Često se koristi u SMT industriji. Zatim ćemo predstaviti osnovna načela BGA stanice za preradu i analizirati ključne čimbenike za poboljšanje stope prerade BGA.
BGA stanica za doradu može se podijeliti na stanicu za doradu za optičko poravnanje i stanicu za doradu za neoptičko poravnanje. Optičko poravnanje odnosi se na korištenje optičkog poravnanja tijekom zavarivanja, koje može osigurati točnost poravnanja tijekom zavarivanja i poboljšati stopu uspješnosti zavarivanja; Optičko poravnanje temelji se na vizualnom poravnanju, a točnost tijekom zavarivanja nije tako dobra.
Trenutno, glavne metode grijanja stranih BGA stanica za preradu su potpuno infracrveno, potpuno vrući zrak te dva vruća zraka i jedan infracrveni. Različiti načini grijanja imaju različite prednosti i nedostatke. Standardna metoda grijanja BGA stanica za preradu u Kini općenito je gornje i donje infracrveno predgrijavanje toplim zrakom. , Naziva se zona tri temperature. Gornja i donja grijaća glava se zagrijavaju grijaćom žicom, a vrući zrak se odvodi strujanjem zraka. Donje predgrijanje može se podijeliti na tamnu infracrvenu grijaću cijev, infracrvenu grijaću ploču i infracrvenu grijaću ploču svjetlosnog vala.
Zagrijavanjem grijaće žice, vrući zrak se prenosi na BGA komponentu kroz zračnu mlaznicu kako bi se postigla svrha zagrijavanja BGA komponente, a gornjim i donjim puhanjem vrućeg zraka može se spriječiti deformacija tiskane ploče zbog neravnomjernog zagrijavanja. Neki ljudi žele ovaj dio zamijeniti pištoljem za vrući zrak i mlaznicom za zrak. Predlažem da to ne činite jer se temperatura BGA stanice za preradu može prilagoditi prema postavljenoj krivulji temperature. Korištenje pištolja za vrući zrak otežat će kontrolu temperature zavarivanja, čime se smanjuje uspješnost brzine zavarivanja.
Infracrveno grijanje uglavnom igra ulogu predgrijanja, uklanjanja vlage unutar tiskane ploče i BGA, a također može učinkovito smanjiti temperaturnu razliku između središta grijanja i okolnog područja te smanjiti vjerojatnost deformacije tiskane ploče
Prilikom rastavljanja i lemljenja BGA, postoje važni zahtjevi za temperaturu. Temperatura je previsoka i lako je izgorjeti BGA komponente. Stoga, stanicom za preradu općenito ne treba upravljati instrument, već koristi PLC kontrolu i punu kontrolu računala. Regulacija.
Prilikom popravka BGA putem stanice za preradu BGA, uglavnom je potrebno kontrolirati temperaturu grijanja i spriječiti deformaciju tiskane ploče. Samo dobrom izvedbom ova dva dijela može se poboljšati stopa uspješnosti prerade BGA.
La station de reprise BGA est un équipement professionnel utilisé pour réparer les composants BGA. Elle est souvent utilisée dans l'industrie SMT. Ensuite, nous présenterons les principes de base de la station de reprise BGA et analyserons les facteurs clés pour améliorer le taux de reprise BGA.
La station de reprise BGA peut être divisée en station de reprise d'alignement optique et station de reprise d'alignement non optique. L'alignement optique fait référence à l'alignement optique pendant le soudage, ce qui peut garantir la précision de l'alignement pendant le soudage et améliorer le taux de réussite du soudage L'alignement optique est basé sur l'alignement visuel, et la precizni privjesak le soudage n'est pas si bonne.
À l'heure actuelle, les méthodes de chauffage tradicionalninelles des stations de reprise BGA étrangères sont l'infrarouge complet, l'air chaud complet et deux air chaud et un infrarouge. Les différentes méthodes de chauffage ont des avantages et des inconvénients différents. La méthode de chauffage standard des stations de reprise BGA en Chine est généralement l'air chaud supérieur et inférieur et le préchauffage infrarouge inférieur. , Appelée la zone à trois températures. Les têtes chauffantes supérieure et inférieure sont chauffées par le fil chauffant et l'air chaud est évacué par le flux d'air. Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, plaque chauffante infrarouge et plaque chauffante à ondes lumineuses infrarouges.
Grâce au chauffage du fil chauffant, l'air chaud est transmis au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, et par le soufflage d'air chaud supérieur et inférieur, la carte de circuit imprimé peut être empêchée de se déformer en raison d'un chauffage inégal. Certaines personnes veulent remplacer cette pièce par un pistolet à air chaud et une buse à air. Je suggère de ne pas le faire car la température de la station de reprise BGA peut être ajustée en fonction de la courbe de température définie. L'utilisation d'un pistolet à air chaud rendra difficile le contrôle de la température de soudage, réduisant ainsi le succès du soudage Taux.
Le chauffage infrarouge joue principalement un rôle de préchauffage, éliminant l'humidité à l'intérieur de la carte de circuit imprimé et du BGA, et peut également réduire efficacement la différence de température entre le point central de chauffage et la zone environnante, et rédu bijes la probabilité de déformation de la carte de circuit imprimé
Lors du démontage et de la soudure du BGA, la temperature est soumise à des exigences importantes. La temperature est trop élevée et il est facile de brûler les composants du BGA. Par conséquent, la station de reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais accepte un contrôle PLC et un contrôle informatique complet. Règlement.
Lors de la réparation de BGA via la station de reprise BGA, il s'agit principalement de contrôler la température de chauffage et d'éviter la déformation de la carte de circuit imprimé. Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
